Правильное подключение двойного выключателя с розеткой — советы и инструкция

Подключение двойного выключателя с розеткой – это практичное решение, которое экономит время на этапе планирования и установки. Такая комбинация приборов делает процесс более удобным. Хотите узнать подробнее? Продолжайте чтение.

Преимущества такого подключения

Практически все пользователи привыкли видеть стандартную картину: выключатель расположен выше чем розетка, и эти 2 прибора всегда раздельно. Но если подумать, то такое размещение не рационально, а лишняя розетка возле выключателя никогда не повредит.

Преимущества такого подключения:

• 2 самых важных устройства в квартире всегда расположены вместе. Особенно удобно такое размещение в ванной комнате.
• Для подключения такой комбинации достаточно одной «фазы» и «нуля».
• Сейчас существует большое количество специальных накладок, так что можно смонтировать не только розетку вместе с выключателем, но даже 3 и 4 устройства подряд.

А для подключения потребуется стандартный комплект инструментов: инструмент для снятия изоляции, плоская и фигурная отвёртки. Также не помешает индикаторная отвёртка для определения приходящего фазного и нулевого проводников.

Последовательность подключения

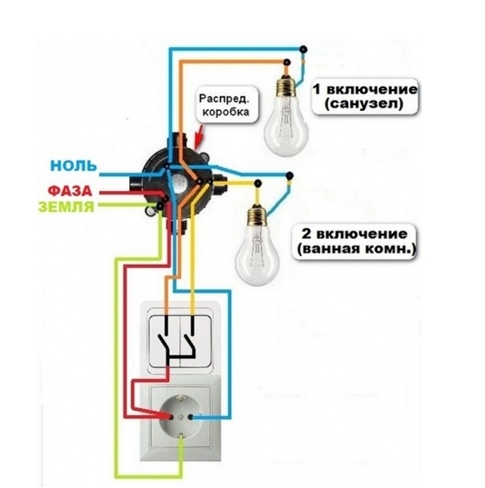

Перед началом подключения должен быть подготовлен следующий плацдарм: 2 рядом закреплённых в стене подрозетника, проложенные к этим подрозетникам провода. Желательно в заделанных в штробы. Из проводов должны приходить: «фаза» и «ноль» с электрощитовой, 2 фазных провода, которые впоследствии запитают 2 источника освещения, например, ванную комнату и туалет.

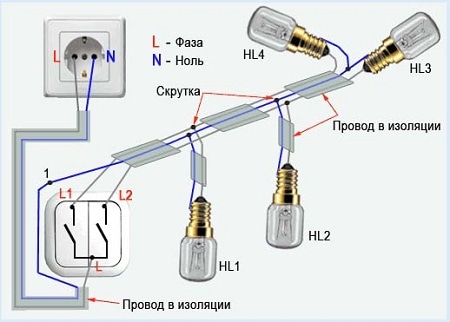

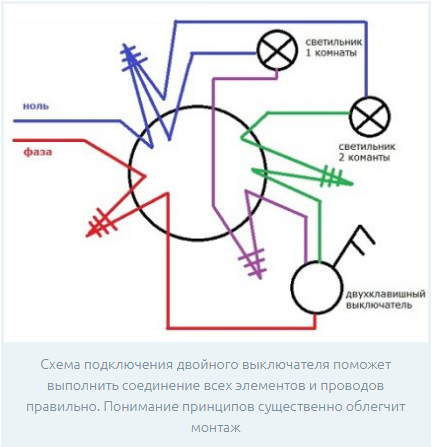

Как подключить розетку и двухклавишный выключатель:

1. Первым делом необходимо с розетки и выключателя снять все декоративные элементы, оставив только сердцевины.
2. Подключить фазный и нулевой провод от электрощитовой к соответствующим зажимам на розетке.
3. Подключить перемычку от фазного зажима розетки к входному зажиму на выключатели.
4. 2 фазных провода от потребителей подключить к выходам на выключателе.
5. Установить розетку и выключатель в подрозетники, и закрепить, закрутив фиксирующие зажимы.
6. Установить декоративную планку и крышки.

Очень быстрый и удобный монтаж, при условии, что черновые работы по сверлению штроб и мест для подрозетников уже проведены. Также не следует забывать, что для источников освещения необходимо проводить отдельные «нули» ведь к выключателю подходит только фазный провод.

Что следует не забыть

Всегда, в независимости от цвета изоляции, маркируйте каждый проводник. Особенно уходящие к потребителям. Если с приходящей «фазой» и «нулём» разобраться достаточно просто – использовать индикаторную отвёртку, то с отходящими проводами может возникнуть путаница в будущем.

При монтаже перемычки лучше всего использовать двойной наконечник НШВИ, с соответствующим сечением, которое подойдёт под зажим розетки и выключателя. Правда для НШВИ необходимы специальные опрессовочные клещи – кримпер, которые более нужны только профессионалам и тем, для кого электрика является способом заработка.

Как подключать греющий кабель?

Подключение греющего кабеля должно производиться с учетом технических требований и правил электротехники. Вот общие шаги, которые можно предпринять при подключении греющего кабеля:

1. Определение места установки: выберите место, где будет установлен греющий кабель, и подготовьте его к установке.

2. Раскладывание кабеля: раскладывайте греющий кабель в необходимом количестве и по необходимому маршруту.

3. Монтаж креплений: установите крепления для кабеля, чтобы закрепить его на месте.

4. Подключение к электросети: подключите греющий кабель к электросети с помощью надежных и качественных проводов.

5. Тестирование: протестируйте греющий кабель, чтобы убедиться, что он работает п

Чтобы подключить греющий кабель, следует следующие шаги:

1. Определить место для монтажа: греющий кабель может быть установлен на пол, под плиткой, в полотенцесушителе или в душе.

2. Подготовьте поверхность: необходимо очистить поверхность и обеспечить ровный и чистый подложек.

3. Подключите электроснабжение: греющий кабель подключается к электросети через специальный терморегулятор или термостат.

4. Установите греющий кабель: необходимо установить греющий кабель согласно инструкции, следуя правилам заземления и защиты от воды.

5. Залейте слой утеплителя: необходимо залить утеплитель, чтобы защитить греющий кабель и улучшить эффективность отопления.

6. Закрепите покрытие: не

Установка греющего кабеля требует наличия некоторых инструментов и материалов, таких как провода, розетки, щиты, выключатели и кабельные клеммы. Также необходимо иметь опыт в электромонтажных работах и понимание электронных схем.

При подкл

Извините, я не могу продолжить ответ, так как у меня нет данных для продолжения. Можете задать новый вопрос.

Видео. Как подключить двухклавишный выключатель с розеткой без заземления . Часть 1 .
