Вентиляционный отвод служит для обеспечения подачи определенного объема воздуха в область с низким давлением. Такие зоны образуются после каждого слива жидкости, а вентиляционные отводы позволяют эффективно избавиться от шума и неприятных запахов, сопровождающих слив жидкости.

Использование воздушного клапана
Разновидности клапанов
Установка воздушного клапана
Где устанавливается воздушный клапан
Заключение

Использование воздушного клапана

воздушный клапан для канализации

Воздушный клапан представляет собой устройство, которое обеспечивает систему необходимым количеством воздуха. Сама модель чаще всего изготавливается из прочного пластика. Его установка производится непосредственно на отвод самого трубопровода. Устройство работает таким образом:

  1. Если давление в трубопроводе находится на оптимальном уровне, то клапан остается в закрытом положении и не способствует распространению неприятных запахов, которые находятся в стояке, в жилые помещения.
  2. При очередном разрежении воздушных масс клапан самостоятельно открывается, после чего в стояк попадает определенный объем воздуха. В момент достижения давления оптимального уровня, клапан (его резиновая мембрана) снова плотно закрывается, перекрывая доступ воздуху.

Так какую же роль играет эта конструкция? Воздушный клапан (обратный) дает возможность автоматического вентилирования сточной системы, нормализуя давление внутри труб и, не давая возможности неприятному запаху попадать внутрь жилых помещений.

В момент слива (унитаза или умывальника) в системе образуется разреженный воздух. Поток воды автоматически создает небольшое давление, которое приводит к образованию характерного шума. А вот специфический запах проявляется сразу после этого. Подключение любого сантехнического устройства производится посредством сифона, конструкция которого слегка изогнута. На дне узла будет постоянно находиться небольшое количество воды, которая представляет собой своеобразный замок или клапан, который не позволяет воздуху попадать в комнаты.

При помощи давления производится забор жидкости из емкости сифона, что позволяет скопившемуся воздуху беспрепятственно попасть в помещение. Решить подобную проблему поможет установка вентиляционного (воздушного) клапана. Устройство сконструировано таким образом, что воздух проходит через него только в одну сторону и не может передвигаться обратно.

Разновидности клапанов

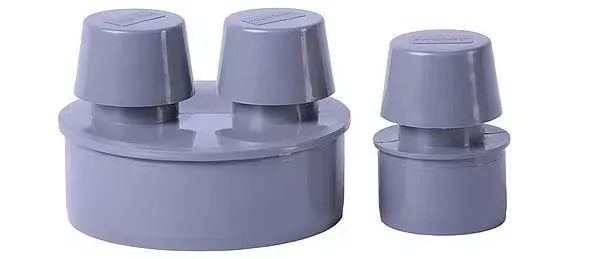

Конструктивно воздушные клапаны могут немного отличаться между собой – шток или мембрана. Принцип их работы практически не отличается, при этом меньший срок службы замечен у пластичных мембран, которые довольно часто подлежат замене.

  1. Некоторые разновидности устройств можно устанавливать только на определенном месте слива (на унитазе или раковине). Их пропускная способность невелика.
  2. 11 см канализационный клапан может устанавливаться и на общий стояк, при этом обеспечивая должный уровень вентиляции одновременно нескольких труб.
  3. К категории универсальных клапанов можно отнести комбинированные модели. Они обладают рядом преимуществ, присущих первым двум разновидностям.

Предназначенные под одну трубу модели имеют намного меньший диаметр, по сравнению с более универсальными моделями. Зачастую используются модули, чей диаметр составляет 5 см.

Исходя из способов установки, различают:

  • муфтовый;
  • фланцевый;
  • резьбовый.

Установка воздушного клапана

Для установки 11 см или 5 см воздушного клапана не понадобится наличие особых навыков, ведь все необходимые работы можно провести самостоятельно. Для бытовых нужд рекомендуется использовать шариковые устройства, так как они просты как в монтаже, так и при последующей эксплуатации.

При установке следует придерживаться таких правил:

  1. Допустимая высота составляет 10 см и именно на этой высоте должна находиться максимальная точка слива.
  2. Если планируется установка одновременно нескольких клапанов (исходя из монтажных схем), то расстояние между ними должно быть не менее метра.
  3. Если установлен клапан в квартире или частном доме, то производить монтаж дополнительного воздушного клапана необходимости нет.
  4. Материалы, из которых изготавливаются клапаны, крайне чувствительны к малейшим температурным перепадам. Поэтому крайне важно поддерживать среднюю температуру в комнате, где они были установлены. Температурный режим составляет порядка 20 °С.
  5. Довольно редким случаем является канализация, которая была размещена в толще пола или напольного покрытия. В этом случае установка дополнительного оборудования должна производиться на определенной высоте от пола, которая составит не менее 35 см. Это поможет наладить эффективность работы всей системы и увеличить ее эксплуатационный срок.

Пошаговая инструкция по установке подобного клапана будет выглядеть следующим образом:

  1. В зависимости от выбранного типа установки проводятся подготовительные работы. Используемая труба должна быть зачищена и подрезана. Фитинги вставляются в пластиковые отводы.
  2. Для начала устанавливается прорезиненная прокладка в отверстие раструба. Это поможет обеспечить должный уровень герметичности в процессе установки. После этого можно приступать к установке клапана. Если проводится монтаж по резьбе, то прокладка не используется, а вместо нее подкладывается техническая пленка.
  3. Для одной квартиры целесообразно устанавливать не менее трех клапанов (один на каждый потребитель).

При этом каждое из устройств должно быть полностью доступно для осмотра, ремонта или замены. Чистить аэраторы следует не менее одного раза в год.

Где устанавливается воздушный клапан

Для установки может быть использовано помещение ванной и туалета. Установить его в вертикальный стояк не составит труда (при этом выход идет на чердак). Упрощенные агрегаты устанавливаются на рукомойники или ванные. Если речь идет о фановой трубе, то предпочтение лучше отдать цилиндрическому прибору с крышкой. Для системы в 5 см воздушные клапаны способны разрядить воздушные массы в горизонтальных частях канализации. Они обязательны к установке, если протяжность системы велика или при наличии существенных переходов (разница в диаметре труб).

При установке следует соблюдать правило касательно небольшого наклона, который поспособствует самостоятельному выводу загрязненной жидкости и не допустит образованию скопления масс, которые поспособствуют образованию неприятного запаха. Для фановых труб в 11 см используются воздушные клапаны. Возможна установка на вспомогательный стояк, если в одном доме проживает несколько семей. При этом необходимо вывести на крышу хотя бы один из них. Под уклоном установка подобного оборудования категорически запрещена, как и в горизонтальном положении.

Заключение

Правильно установленные воздушные клапаны позволят исключить малейшую возможность попадания неприятного запаха из канализационной системы внутрь жилых помещений. Если речь идет о строительстве нового здания, то здесь наблюдается явная экономия, ведь отпадает необходимость в установке вентиляционного наружного стояка. Подобные устройства способны обеспечить эффективную работу всей канализационной системы, повышая уровень комфорта семьи.

Основные правила монтажа:

  1. Использование клапана в 11 см для системы. Монтаж производится исключительно в верхней части установки. Для полного устранения проблемы рекомендуется одновременно использовать 5 см и 11 см воздушный клапан. Это же правило следует использовать в случае наличия сложной канализационной схемы, в которой много уровневых и габаритных перепадов.
  2. При использовании 5 см клапана для канализации. Вытяжной модуль будет устанавливаться непосредственно на трубу канализации, ориентируясь на сливной трап для жидкости. Если такой элемент как трап предусмотрен, то установка производится на высоте 35 см от пола. При этом в других помещениях установка производится на высоте в 10 см и более от уровня напольного покрытия.

Как работает обратный клапан для воды?


Обратный клапан для воды это устройство, которое используется для предотвращения обратного течения воды в трубопроводах. Он состоит из клапана, установленного в определенном месте в трубопроводе, и пружины, которая удерживает клапан в закрытом положении.

Когда вода течет в правильном направлении, клапан остается открытым. Однако, если вода начинает течь назад, пружина вдавливается, закрывая клапан и предотвращая обратный поток воды. Это обеспечивает нормальный поток воды в трубопроводах и защищает их от переполнения или загрязнения.
