Приварка петель к профильной трубе — эффективные методы для крепления петель к воротам
Если вам нужно самостоятельно приварить петли к гаражным воротам, но опыта в этой области нет, рекомендуется изучить следующие три метода. В частности, данный способ меня действительно впечатлил — без лишних сложностей и усилий, при этом результат оказывается достойным. Если вас интересует, как осуществить «приваривание петель к профильной трубе», предлагаем ознакомиться с данными методами.
- Лучший способ приварки петель
- Как приварить петли к воротам при наличии уплотнителя
- Как сделать простой шаблон для установки петель
Лучший способ приварки петель
Долго искал на просторах интернета простой и быстрый способ приварки петель своими руками и нашёл.
Во всяком случае, данный способ мне действительно очень понравился — никаких заморочек и танцев с бубном, а результат получается достойным.
А нашёл я этот способ на YouTube канале автора KEVGEN MASTER. Автор подробно показал, что и как делать — не разберется только ленивый.
Для работы нам потребуются следующие материалы:
- гаражные петли;
- кусочки металла;
- сварочный аппарат;
- болгарка.
Чтобы наглядно продемонстрировать этот способ приварки петель, дополнительно будем использовать две заготовки из профильной трубы.
Основные этапы работ

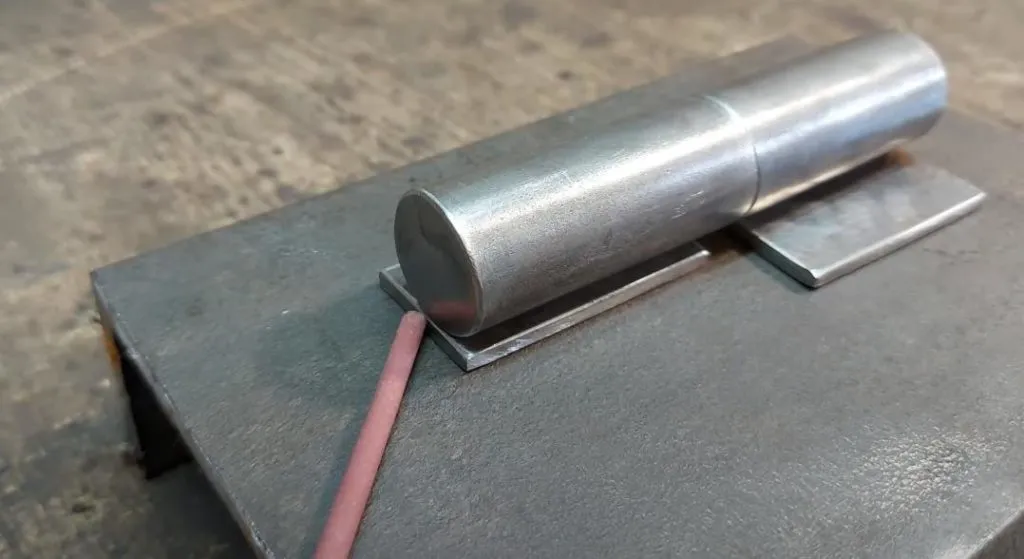

Подготавливаем гаражную петлю и две металлических пластины.

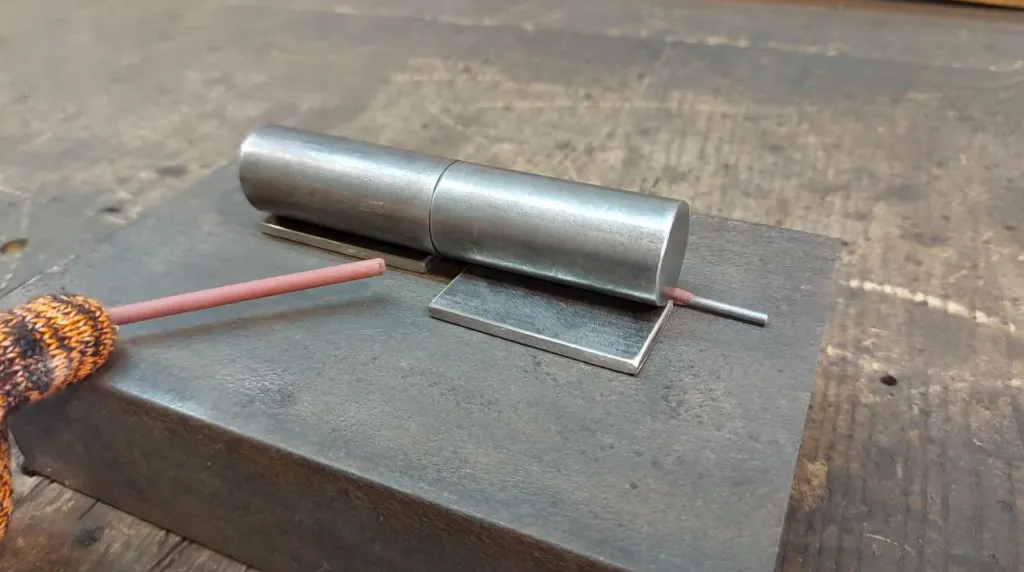

Укладываем пластины на ровное основание (в данном случае — это кусок швеллера). Сверху укладываем две части гаражной петли — выставляем их, после чего фиксируем на прихватки, а потом — обвариваем.

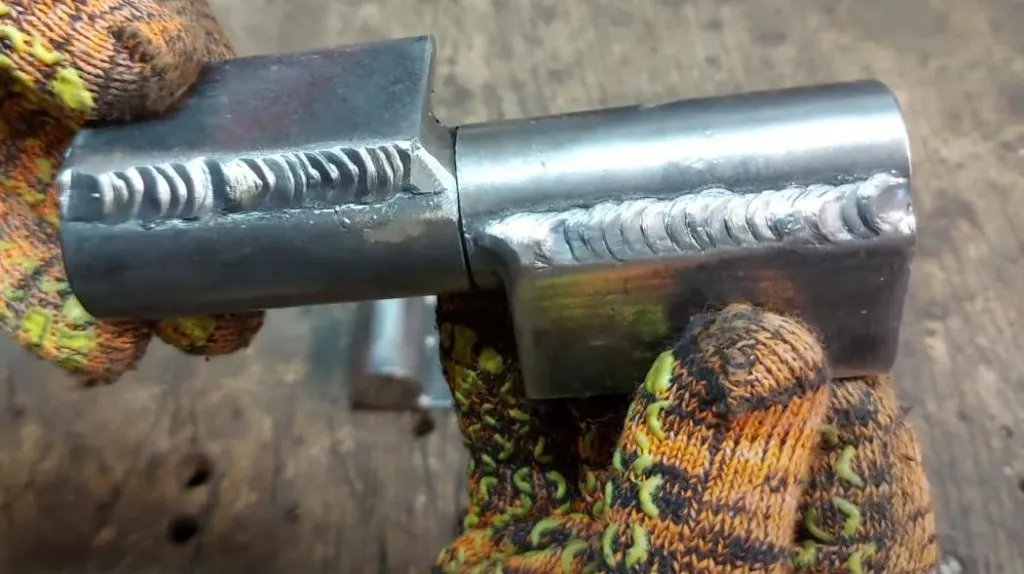

С внутренней стороны достаточно поставить несколько прихваток, а вот с наружной — обвариваем полностью.

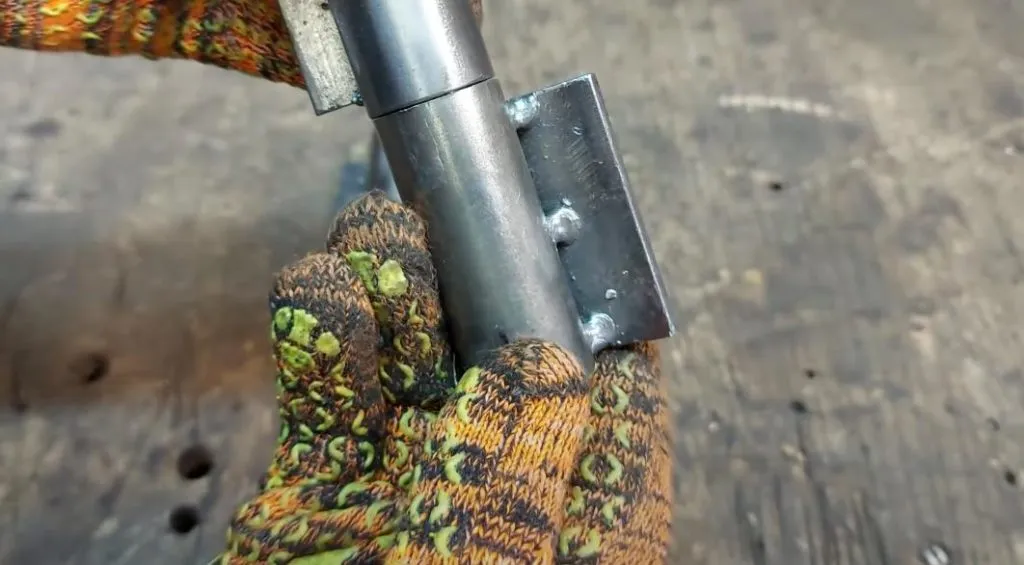

Внутренняя сторона
Наружная сторонаВот, собственно, и вся хитрость. Согласитесь, что очень просто?

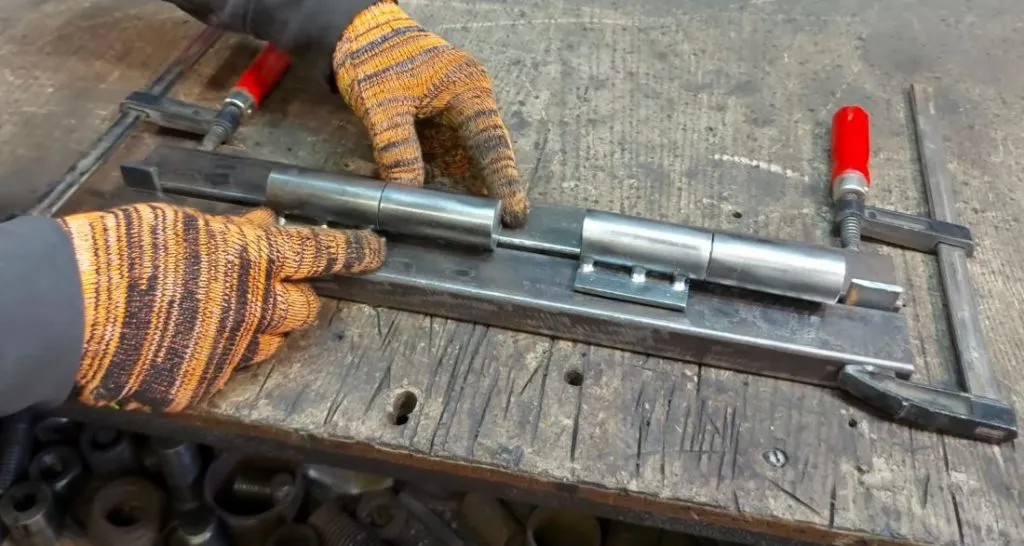

Потом останется только приварить петли на свое место. Автор, чтобы показать конечный результат, приварил петли к отрезкам профильных труб, предварительно выставив между ними зазор и зафиксировав струбцинами.
Видео
Подробно о том, как приварить гаражные петли своими руками, рекомендую посмотреть в авторском видеоролике ниже.
Best Welding Method Hinges to the Gate!! Great Idea for Welding Metal Hinges to the Gate!!
Как приварить петли к воротам при наличии уплотнителя
В данном обзоре автор показывает простой и понятный способ для новичков, как приварить петли к металлическим воротам при наличии уплотнителя. Рассматривается вариант, когда резиновый уплотнитель приклеивается на лист.

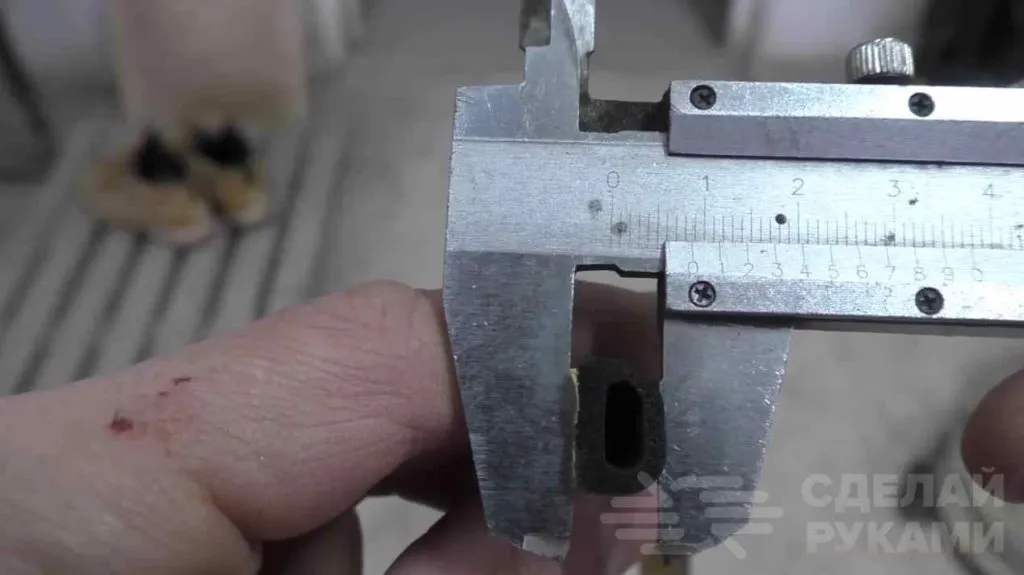

Первым делом при помощи штангенциркуля необходимо определить, насколько уплотнитель будет сжиматься. В данном случае — это 8 мм.
Обратите внимание на то, что сам уплотнитель не нужно сжимать до конца — при замере внутри должен оставаться воздух.

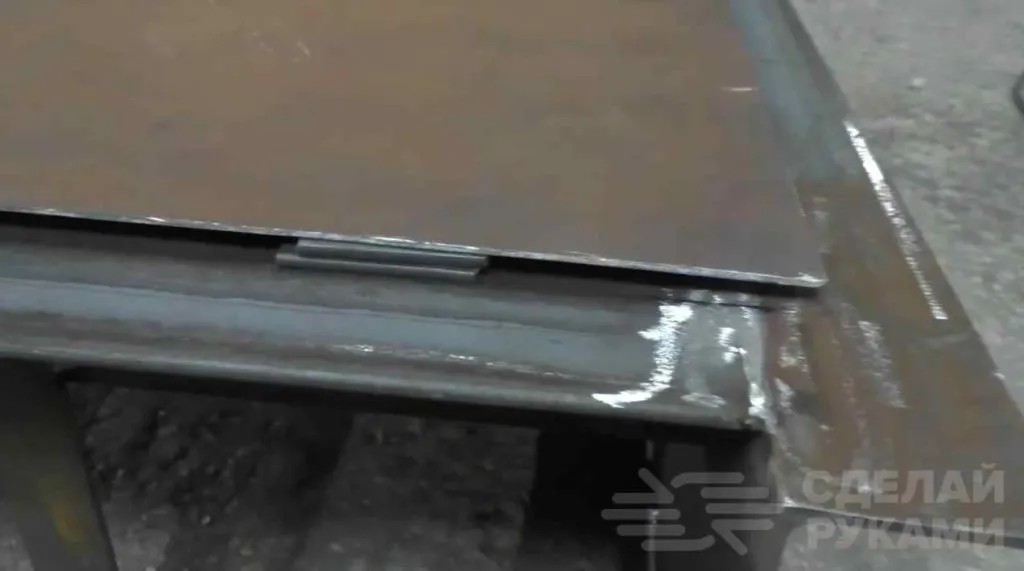

Далее необходимо будет приподнять лист на 8 мм относительно коробки. Для этого автор подкладывает под него две металлические пластины толщиной по 4 мм.
Основные этапы работ

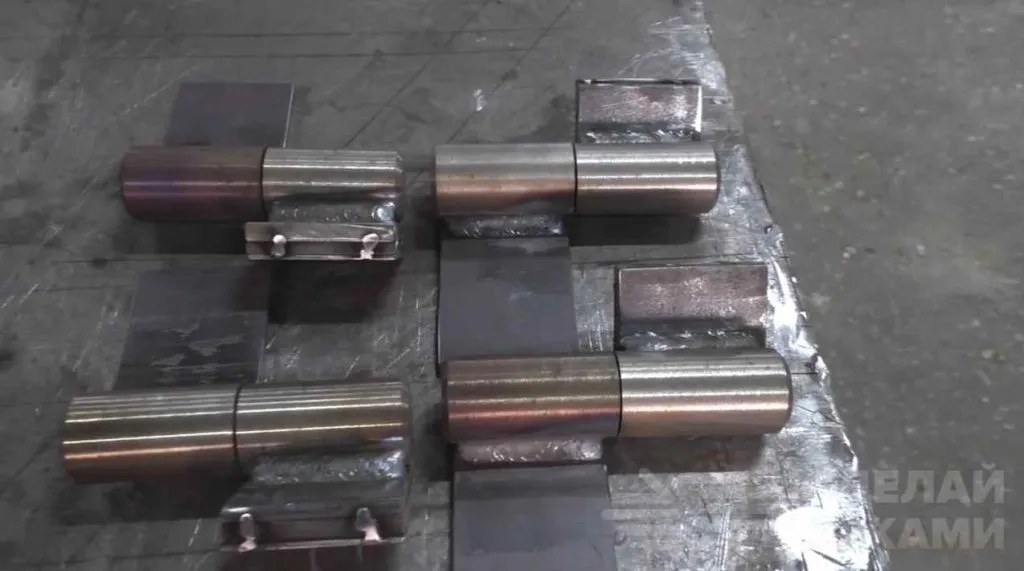

На следующем этапе к петлям нужно будет приварить пластины (желательно, чтобы они были потолще).
Под «папу» необходимо приварить основную пластину толщиной 6 мм, затем пластину толщиной 8 мм (это насколько сжимается уплотнитель), а также пластину толщиной 2,5 мм (толщина листа на воротах).
Приварить таким образом пластины, можно быть уверенным что петли будут лежать в одной плоскости и после того как, мы их обварим — их никуда не уведет.

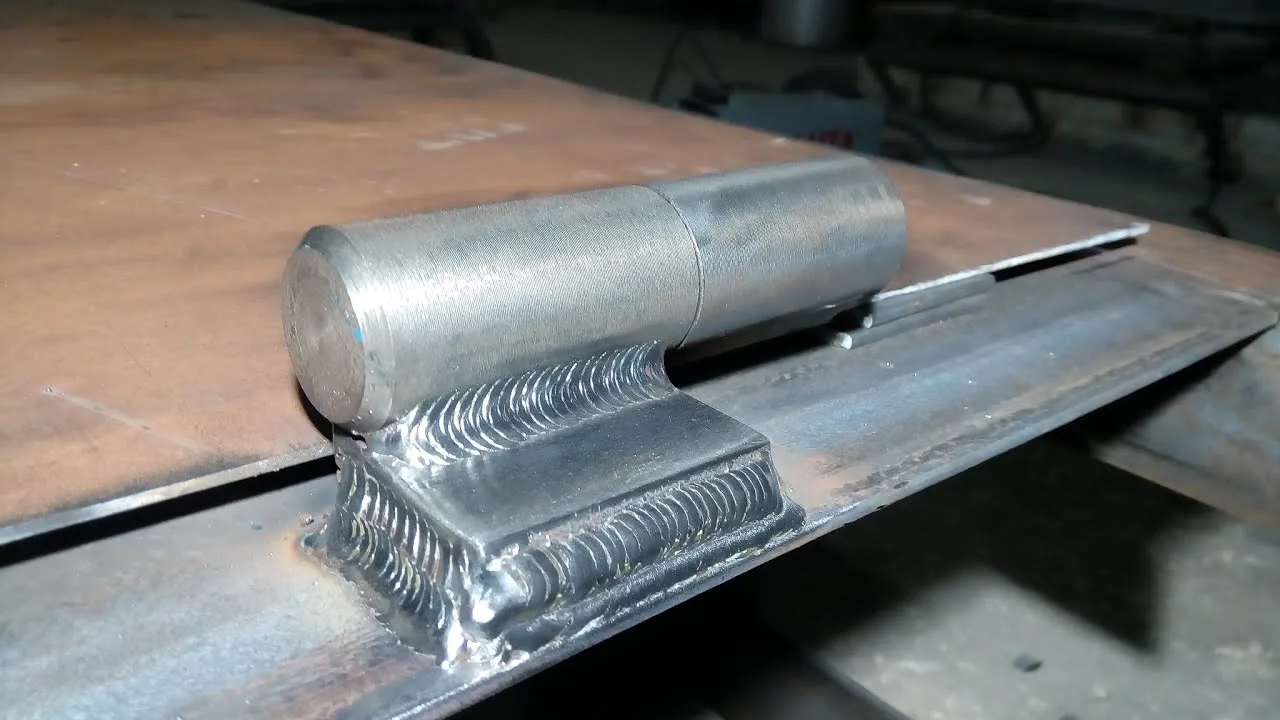

После этого монтируем петлю на прихватки, чтобы в случае чего можно было их срезать болгаркой. Проверяем, нормально ли открывается и закрывается все, и обвариваем.
Видео
Подробно о том, как приварить петли к воротам при наличии уплотнителя, можно посмотреть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала «павел минькин».
как приварить петли на ворота с уплотнителем
Как сделать простой шаблон для установки петель

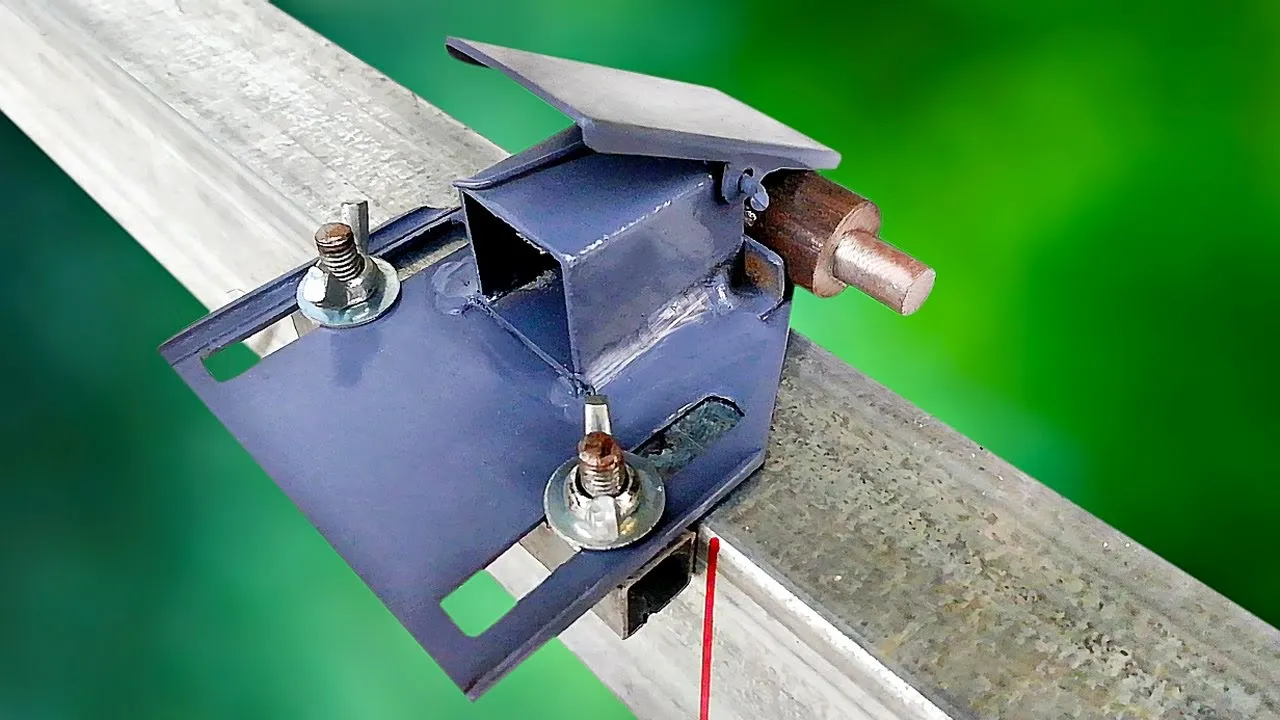

Если нужно приварить несколько петель на одной оси, можно воспользоваться для этого самодельным шаблоном. В этой статье рассказываем, как изготовить его своими руками.
Приспособление состоит из двух частей. И первым делом необходимо сделать основание шаблона.

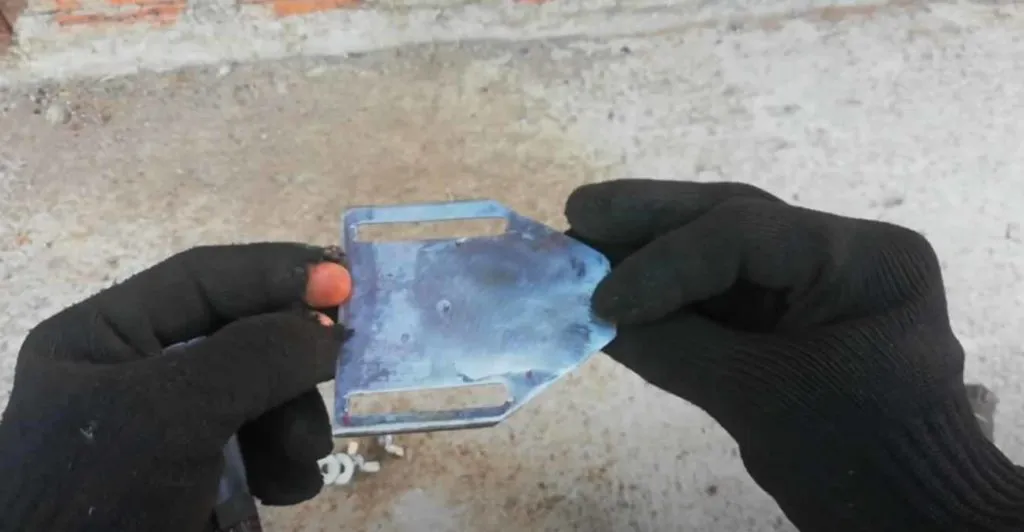

Для этого вырезаем пластину из листового металла, и придаем заготовке нужную форму. Потом по бокам основания вырезаем два длинных паза, по которым будет перемещаться вторая часть приспособления.
Рекомендуем также прочитать статью-обзор: угловой шаблон для выполнения точных измерений с рулеткой.

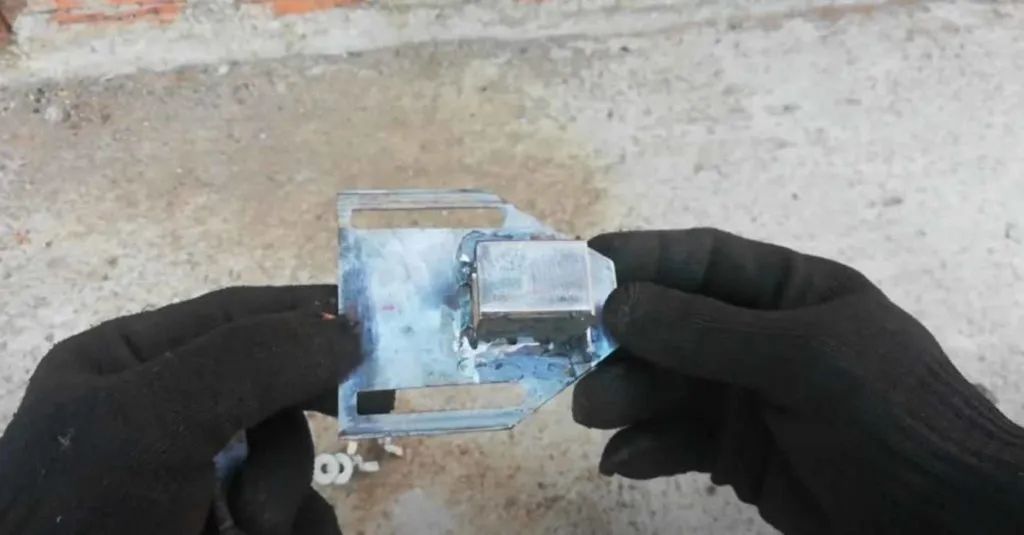

Далее отрезаем небольшой кусочек профильной трубы, и с одной из его сторон делаем «ушки» с отверстиями. Привариваем заготовку к основанию шаблона.
Основные этапы работ

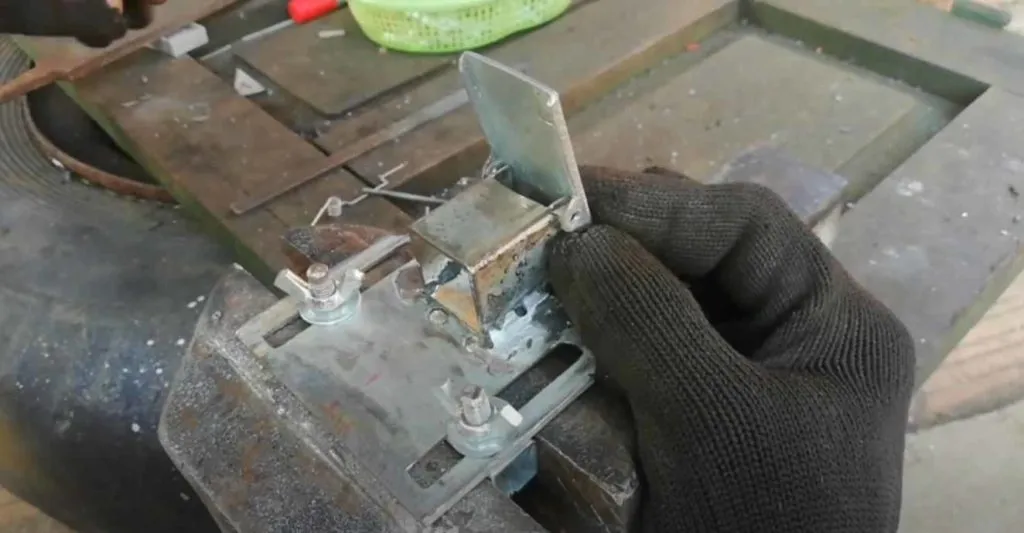

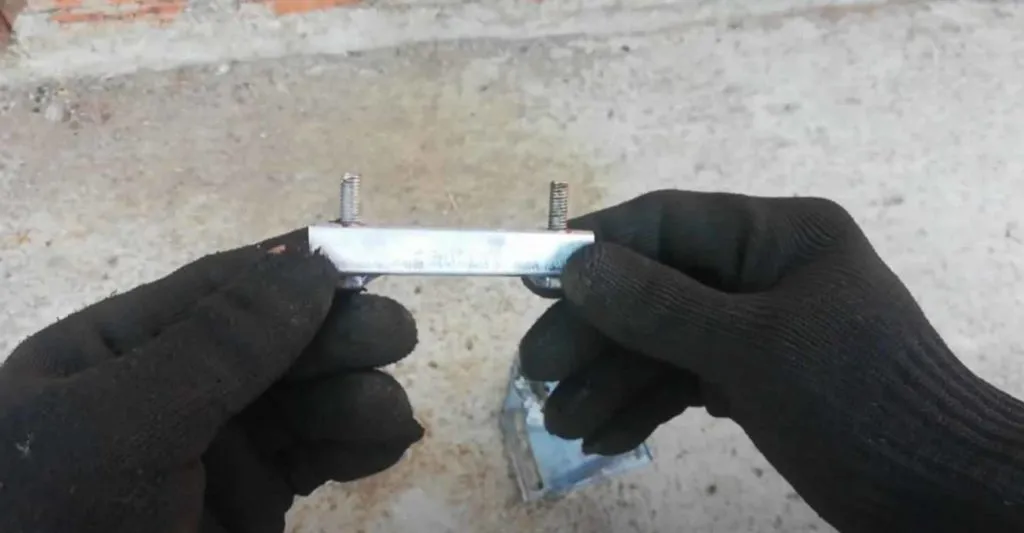

На следующем этапе изготавливаем вторую часть приспособления. Для этого отрезаем кусок профильной трубы, и по краям сверлим отверстия. Вставляем болты, после чего обвариваем их. Крепим вторую часть шаблона к основанию.
Из куска профтрубы автор вырезал еще одну деталь с «ушками». Надо просверлить в них крепежные отверстия.
С помощью стального стержня соединяем эту деталь с основанием. Дополнительно надо установить пружину.

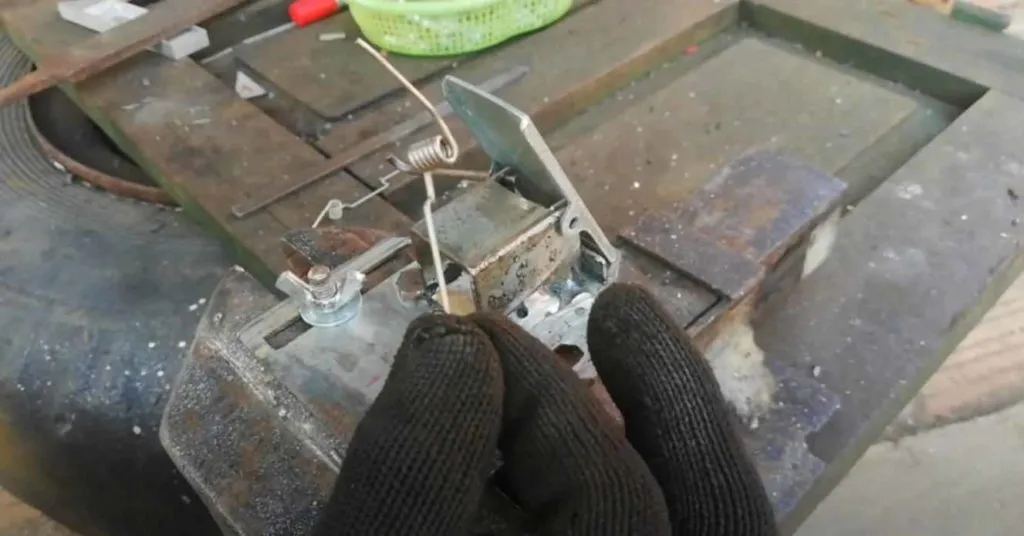

Принцип работы шаблона

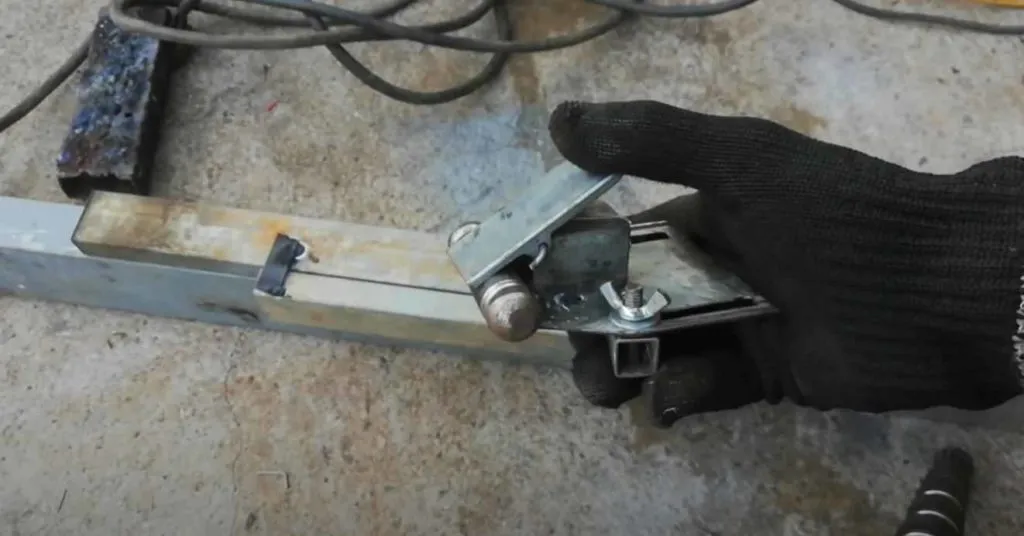

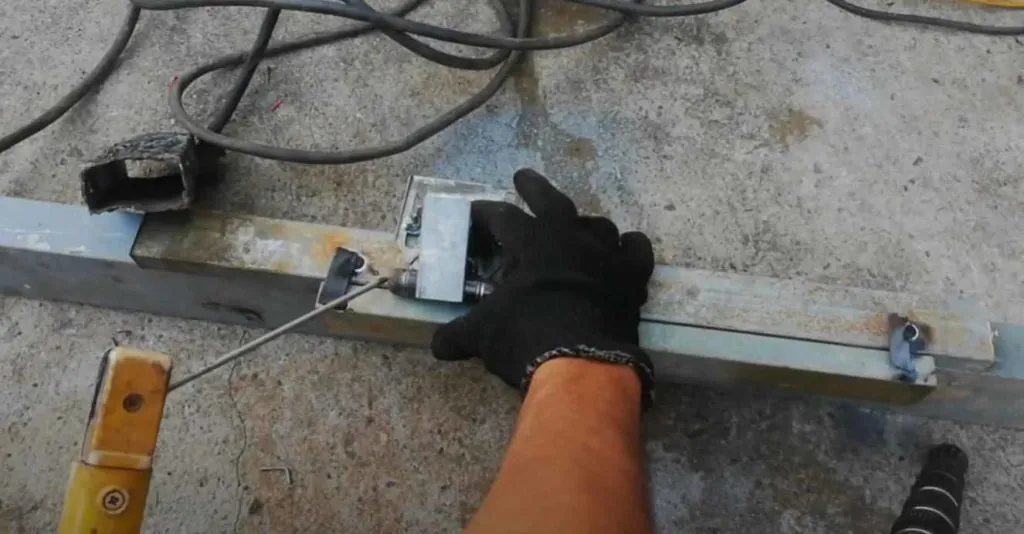

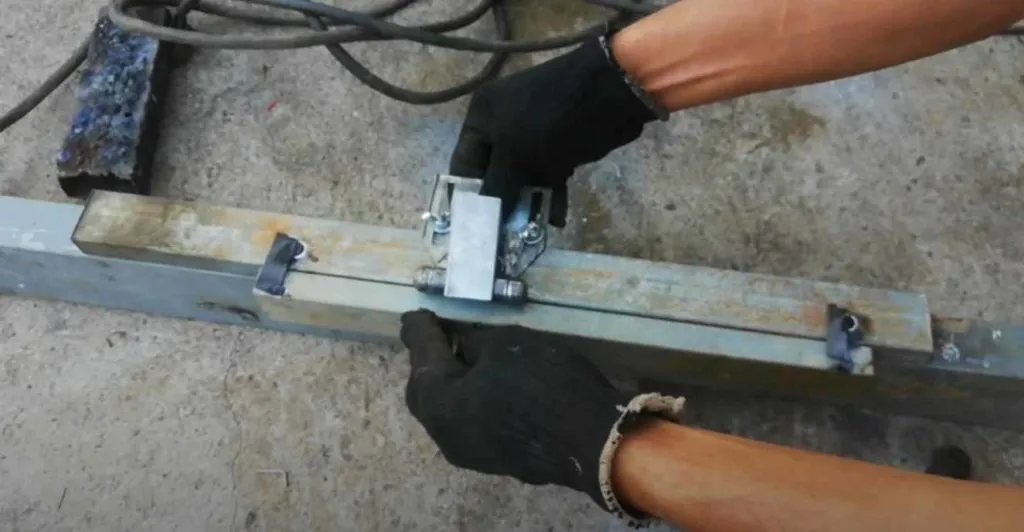

Выставляем необходимый размер с помощью подвижной части. С помощью зажима-«прищепки» фиксируем петлю. Затем прикладываем шаблон с петлей к стыку двух заготовок (рамы и створки), и привариваем.
Видео
Подробно о том, как сделать простой шаблон для установки петель, можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала Long82 TV.
Dụng cụ hàn lề cửa sắt|DIY tool|Long82TV
Задать вопрос
Какой сваркой лучше варить профильную трубу?
Для сварки профильной трубы рекомендуется использовать сварочный метод MIG/MAG (Metal Inert Gas / Metal Active Gas) или сварку полуавтоматом.
Метод MIG/MAG является наиболее эффективным и быстрым способом сварки металлических конструкций, в том числе и профильных труб. Он осуществляется за счет создания электрической дуги между сварочным электродом и свариваемым металлом при помощи защитного газа (инертного или активного), который обеспечивает защиту сварочного шва от воздействия кислорода и других внешних факторов.
Также можно использовать метод TIG (Tungsten Inert Gas), который позволяет добиться более высокого качества сварочного шва, однако он более трудоемкий и медленный, чем MIG/MAG, что делает его менее пригодным для сварки крупных конструкций.
В любом случае, для сварки профильной трубы необходимо выбрать оптимальный сварочный метод в зависимости от характеристик трубы, ее толщины, металлических свойств и других факторов.
