1. Общая информация и стоимость проекта
  2. План одноэтажного дома с 2 спальнями (экспликация):
  3. Планировка одноэтажного дома с 2 спальями

Ecran – дом с двумя спальнями, разработанный на базе проекта FOURex, имеет следующие принципиальные особенности:

  1. Максимальная площадь гостиной 66м². Среди всех существующих типовых проектов домов малой площади до 180м² это одноэтажный дом с 2 спальнями и с самой большой гостиной.

    Проект одноэтажного дома с 2 спальнями и котельной предусматривает стремление к максимальной локализации влажных зон. В этом плане, кухня, санузлы и котельная позиционированы в одной удобной зоне, размещенной в центре дома. Для максимально эффективного использования пространства и обустройства душевых, в проекте предусмотрено использование Z-перегородок для организации систем хранения и устройства душевых помещений.

    Проекты домов до 120 м2 �� | каталог
  2. Использование Z- перегородок для максимально эффективного использования ниш для систем хранения и устройства душевых.
  3. Это один из немногих типовых проектов, где раскрытие гостиной происходит на 3 фасада.

Название ECRAN означает – с одной стороны эффективную защиту дома от агрессивных факторов внешней среды, с другой стороны, изнутри – эффект высококачественной картинки на подобие экрана QLED телевизора. За счет того, что 5 больших панорамных окон располагаются по 3-м сторонам гостиной, жильцы смотрят на окружающий природный ландшафт или сад, как через экран телевизора на нереальную картинку с эффектом присутствия. А еще слово «экран» у меня ассоциируется с полетом.

Самые популярные проекты серии FH:

Строительная смета бесплатно (цена рассчитана для строительства в Ленинградской области):
  Посмотреть смету FH-116 Ecran

Файлы доступны для скачивания без регистрации

Стоимость проекта  8000руб (поступит в продажу в ближайшее время)

КАК КУПИТЬ ПРОЕКТ?

В настоящее время проект не доступен для покупки, т.к. изучается его спрос. Как только количество потенциальных запросов достигнет цифры 20, в течение 2х недель будет оформлена проектная документация для интернет-магазина с активацией кнопки «Купить проект». Если вам понравился данный проект и вы хотели бы его приобрести, то заполните форму внизу страницы, а в поле сообщения добавьте «хочу его купить». После оформления проекта для покупки, мы отправим вам сообщение с уведомлением.

Состав проекта:

  1. Общие данные (1 страница);
  2. Поэтажные экспликации помещений (2 страницы соответственно количеству этажей);
  3. План фундамента с закладными под инженерные коммуникации;
  4. Поэтажные кладочные планы (2 страницы соответственно количеству этажей);
  5. Поэтажная аксонометрия (2 страницы соответственно количеству этажей);
  6. План кровли (вид сверху) без прорисовки водосточной системы и вспомогательных элементов крыши (1 страница);
  7. Фасады в черно-белом виде без прорисовки элементов отделки и деталей декора (4 страницы);
  8. Разрез с указанием высотных отметок, размеры оконных и дверных проемов без прорисовки самих окон идверей (1 страница).

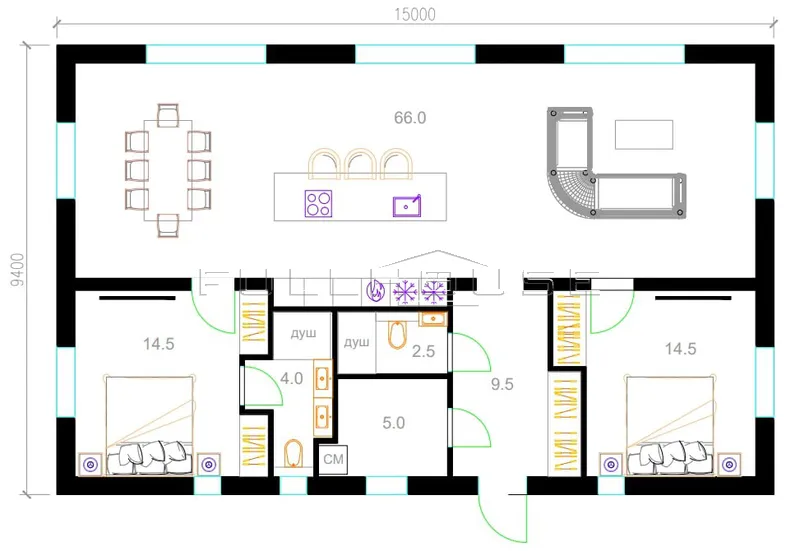

  1. Холл – 9,5м²
  2. Котельная – 5м²
  3. 2 санузла с душевыми — 4м² и 2,5м² соответственно.
  4. 2 спальни по 14,5м², одна из которых мастер-спальня со своим санузлом.
  5. Единое пространство гостиная-кухня-столовая площадью 66м²

Количество и площадь транзитных зон максимально уменьшена в пользу активных для рационального использования всей площади дома. Процентное соотношение жилых комнат к нежилым в проекте ECRAN 82:18, а процентное соотношение активных зон к транзитным 92:8. Проектом предусмотрено достаточное количество зон хранения: шкафы и гардеробы. Все мокрые зоны максимально локализованы в центре дома.

Проект дома 1 этаж 2 спальни разработан в растре газобетона, что значит кратно его стандартной длине, который имеет длину 625мм. На стену длиной 15м нужно ровно 24 блока, на стену 9,4м – 15 блоков с учетом швов. Проект легко адаптируется и для газобетона с длиной блоков 600мм. В кладочном плане все простенки между оконными и дверными проемами также спроектированы кратно длине блоков. Используя принцип растра можно значительно уменьшить материалоемкость и стоимость строительства дома.

Все архитектурные проекты серии FH имеют такую толщину внешних и внутренних стен, которые позволяют возводить их как из газобетона, так из кирпича. Толщина внешней стены 375мм соответствует кирпичной кладке в 1,5 кирпича или поризованной керамике формата 10,7NF, а внутренняя стена 250мм – кладке в 1 кирпич.

Проект одноэтажного дома с 2 спальнями

Холл с гардеробной нишей – это условно «грязная зона», поэтому он спроектирован так, чтобы лишний раз его не пересекать, и не разносить грязь по дому. На линии движения вход-кухня не должно быть ни одной двери. Но проектом предусмотрена возможность установки двери для полного изолирования холла от остальной части дома.

Вход в котельную предусмотрен из холла, что является более рациональным и современным решением, чем отдельный вход с улицы: 1) не тратите средства на 2-ую теплую входную дверь, которая значительно дороже межкомнатной, 2) хозяйке удобнее попадать в котельную и производить влажную уборку, т.к. делать это нужно также часто, как и в доме, 3) не нужно расширять крыльцо и соответственно навес под наружную дверь для котельной. Площадь котельной 5 м² определена нормативными требованиями к объему газовой котельной, что составляет 15м³.

В 2х с/у разместились: раковина шириной 80см (в мастер-спальне двойная раковина), инсталляция и комфортная душевая.

В данном проекте я активно использовал Z-перегородки, которые позволяют максимально оптимизировать площади в доме. Подробнее расскажу про этот архитектурный прием. Если в проекте есть прямая длинная перегородка, то систему хранения можно расположить только с 1 стороны, т.к. расположение такой же системы хранения по другую сторону либо займет большую часть полезной площади смежной комнаты, либо потребует увеличение площади дома в целом. Как, например, в данном проекте, длинные шкафы по одной стороне не нужны, поэтому мы можем смело поделить предоставленное пространство для систем хранения пополам между смежными комнатами с помощью Z-образной перегородки. Кроме того, любое дополнительное искривление перегородки увеличивает ее устойчивость. В проекте Ecran Z-перегородка применена еще и на границе между двумя мокрыми зонами для организации душевых зон.

Оптимальное и рациональное решение – объединение гостиной, столовой и кухни в одно единое пространство, что визуально и фактически увеличивает объем дома, уменьшая при этом материалоемкость — меньше перегородок, проемов, дверей, отделки и перерасхода материалов. А для тех, кто еще боится такого open space — современные вытяжки легко удаляют все кухонные запахи.

Мнение эксперта
Эдуард Охильков

архитектор, инженер-строитель, эксперт

Планировки и площади комнат в проекте разработаны с учетом логики перемещений по дому, математических закономерностей, симметрии и пропорций.

  1. Соотношение площади гостиной по отношению к общей площади дома максимальное и составляет более чем 1:2.
  2. Положение мебели задает закономерность в симметрии и эргономике гостиной с оптимальными расстояниями для проходов и перемещений, в том числе для создания светотехнического проекта. Нет пустых или перегруженных зон.

2 спальни просторные по 14,5м² легко вмещают: 1) Двуспальную кровать 180см с прикроватными полками. 2) Гардеробный шкаф глубиной 60см. 3) И остаются комфортные проходы между мебелью и стенами не менее 90см. В спальне, в отличие от гостиной, не нужно гнаться за большими пространствами, т.к. главная функция спальни – это обеспечение здорового микроклимата и психологического комфорта во время отдыха и сна. Человек подсознательно ищет для себя уютное, соразмерное пространство. Расположение шкафов в спальнях вдоль стен создает дополнительный акустический комфорт. Одна из спален – хозяйская со своим санузлом. В мастер-спальне плоскость фасадов шкафом находится в одной плоскости с простенком и дверью, что соответствует принципам минимализма. Вторую спальню при необходимости можно трансформировать под различные сценарии: от комнаты для ребенка и подростка до гостевой спальни или кабинета.

Несмотря на то, что обе спальни открываются в гостиную, столовая и диванная зоны находятся вне траекторий перемещений по дому, поэтому не являются транзитными. В спальнях по 2 окна, одно из которых большое, глухое и панорамное, а второе – узкое для проветривания помещения.

В проекте Ecran предусмотрен большой стол на своем логичном постоянном месте, где он не будет мешать траекториям движения, с оптимальными размерами 2 х 0,9м, за которым с комфортом могут разместиться 8 человек: например, семья из 4х человек с бабушками и дедушками. А больше и не нужно, т.к. современный ритм жизни такой, что мы чаще встречаемся со знакомыми и друзьями в ресторанах, чем дома. Из зоны столовой кухни можно выйти на пристроенную террасу.

Кухня представлена одной линией из 6 пеналов с общей длиной ниши 3,6м. Фасады кухни находятся в одной плоскости с общей стеной гостиной, что соответствует принципам дизайна в стиле минимализм. В пеналы встроена вся необходимая бытовая техника – духовая и микроволновая печи, холодильник и морозильник. Напротив пеналов и в середине гостиной предусмотрен остров, который совмещает в себе с одной стороны рабочую зону с мойкой, индукционной панелью, нижними шкафчиками для хранения и встройки посудомоечной машины, а с другой стороны – барной стойкой. Габаритные размеры острова составляют 3,6 х 1м.

Мнение эксперта
Эдуард Охильков

Проект одноэтажного дома с 2 спальнями

архитектор, инженер-строитель, эксперт

Панорамные окна в проекте ECRAN располагаются по 3-м сторонам гостиной и визуально еще больше расширяют внутреннее пространство, растворяя границу улица-дом.

Пристройки для проекта дома

Представляю вашему вниманию проект FH-4 UNit (от англ. блок, узел, модуль, единица), в состав которого входят 4 универсальные пристройки для дома: террасы, навеса для 2х автомобилей и 2х типоразмеров хозблоков.

Самые популярные проекты серии FH:

Модульный принцип проектирования, который я пропагандирую, позволяет все перечисленные конструкции пристроить к жилому дому уже после возведения коробки на любом этапе строительства или после ввода дома в эксплуатацию по мере появления денежных средств. Это даёт возможность правильно распределить бюджет, чтобы сначала въехать в отделанный и полностью укомплектованный мебелью и техникой дом, а реализацию второстепенных пристроек оставить на потом. Без данных конструкций жить можно, но они повышают комфорт проживания и ликвидность дома, поэтому предусмотреть их на плане участка – это правильное решение.

Посмотреть проект FH-4 Unit

Мнение эксперта
Эдуард Охильков

архитектор, инженер-строитель, эксперт

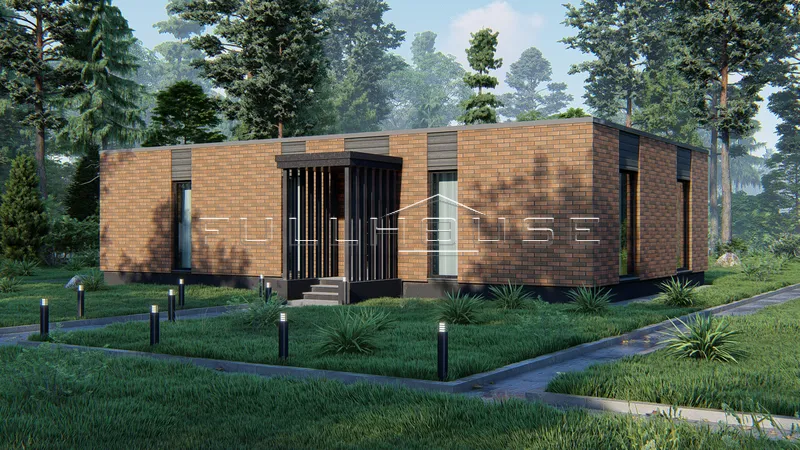

Проект одноэтажного дома с 2мя спальнями Ecran предложен мной в виде современного дома с плоской крышей и с комбинированной отделкой фасада облицовочным кирпичом и фиброцементными панелями, которые придают уникальный ритм его фасаду.

Что такое дома в стиле ранчо?


Дома в стиле ранчо (англ. ranch-style houses) – это тип домов, развившийся в США в середине 20 века. Они отличаются одноэтажной планировкой с плоской крышей и длинным протяженным профилем, похожим на ферму или ранчо. Дома в стиле ранчо обычно имеют большие окна и широкие карнизы, а также выдвинутые крылья для гаражей или навесов. Внутри такие дома обычно имеют открытый план, большие гостиные и кухни, а спальные комнаты находятся в отдельных крыльях. Дома в стиле ранчо часто строятся из кирпича или дерева и могут иметь различные вариации в дизайне, включая мид-век, современный и коттеджный стиль.
