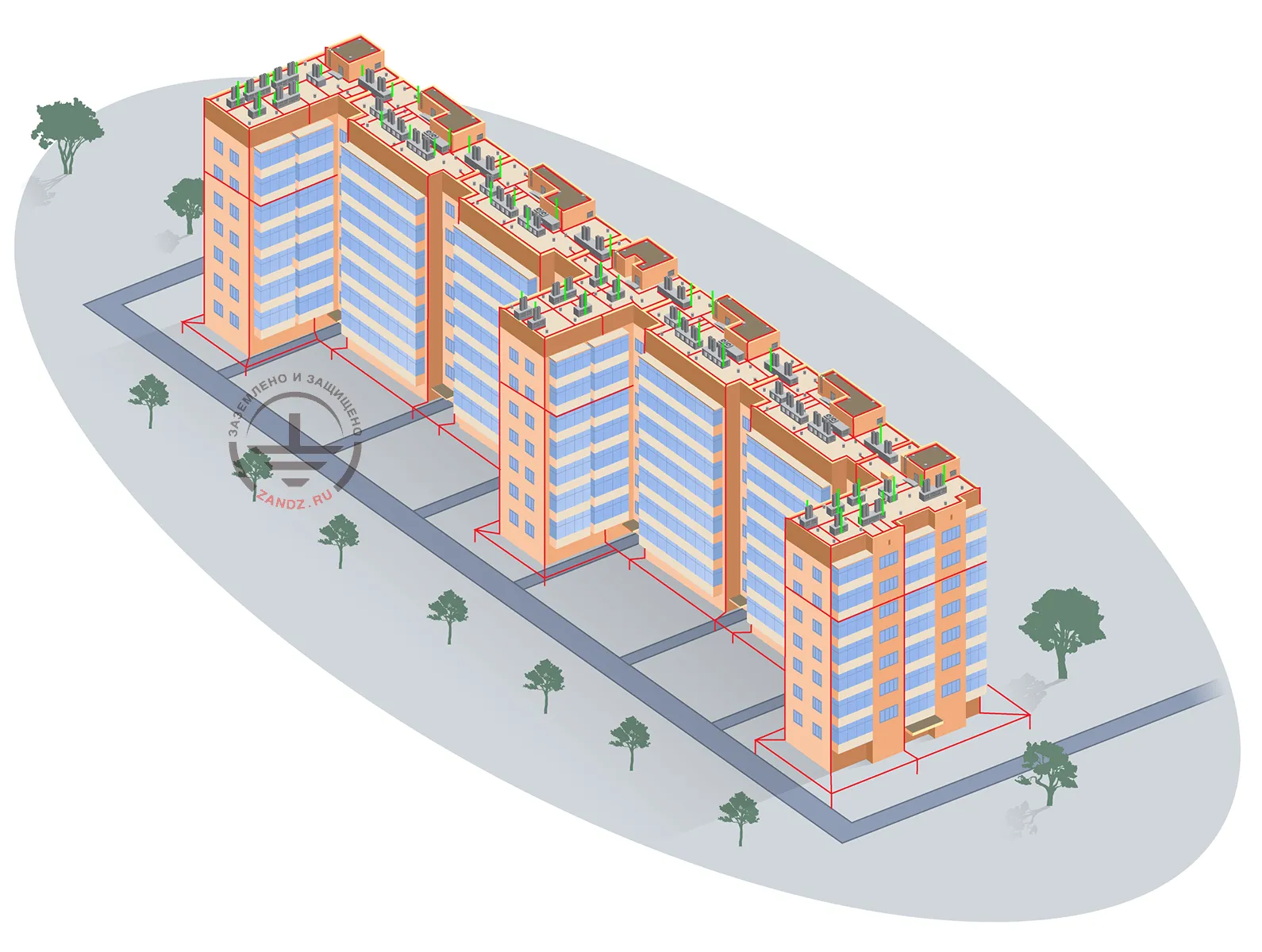

Проект заземления и молниезащиты для жилого многоквартирного дома

Открыть схему в полном размере

Задание:

Необходимо произвести расчёт и сделать проект заземления и молниезащиты для объекта.
Объект: одна секция жилого многоквартирного дом.
Грунт: супесок.
Удельное сопротивление грунта: 150 Ом∙м.

В роли заземляющего устройства рекомендуется использовать искусственное заземляющее устройство с сопротивлением, не превышающим 10 Ом. Все металлические компоненты, выступающие над кровлей здания (вентиляционные шахты, металлические лестницы и другие), также следует включить в систему заземления. Если вас интересует вопрос заземления в многоквартирном доме, важно учесть эти рекомендации.

Проект заземления и молниезащиты для жилого многоквартирного дома) необходимо присоединить к металлическим конструкциям здания

Скачать чертёж жилого многоквартирного дома (все секции дома) в формате PDF.
Скачать чертёж жилого многоквартирного дома (все секции дома) в формате DWG (AutoCAD).

Решение:

Мероприятия выполнены в соответствии с ПУЭ 7-е изд., СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Жилые дома относятся к обычным с точки зрения молниезащиты в соответствии с СО и к 3-ей категории согласно РД. Необходимая надежность системы – 0,9.
Согласно ПУЭ-7, п. 1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 10 Ом при линейном напряжениии 380 В источника трехфазного тока или 220 В источника однофазного тока.

Молниезащита объекта выполнена организацией молниеприемной сетки на кровле здания с установкой молниепримных мачт для защиты возвышающихся над уровнем кровли шахт с установленным оборудованием. Размер ячейки молниепримной сетки не более 10х10 м. Тип проката сетки — сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).
Установка сетки осуществляется на плоских поверхностях с помощью зажима GL-11711, на вертикальных поверхностях — GL-11703A. Шаг установки зажимов 0,8-1,0 м. Для соединения проката по длине и в узлах сетки используется универсальный зажим GL-11551A.
Молниепримные мачты устанавливаются на вертикальную поверхность при помощи держателей GL-21201.
Все металлические элементы, размещенные на кровле (вентиляционные шахты, лестницы, ограждение и т.п.), необходимо присоединить к молниеприемной сетке с помощью зажимов GL-11545A.
В качестве токоотводов используется сталь омедненная диаметром 8 мм (GL-11149). Шаг подключения сетки к токооотводам не более 25 м. Через каждые 20 м (высота здания) по периметру здания выполнить горизонтальный электрод (GL-11149).
Заземляющее устройство выполнено в виде контура по периметру здания Горизонтальный проводник — полоса стальная омедненная 30х4 мм (GL-11075). В качестве вертикальных электродов применяются стальные омедненные электроды D=14 мм, L=3 м. Вертикальные электроды устанавливаются в местах опусков токоотводов. Расстояние от фундамента здания не менее 1 м.

Итоги расчёта проведенного с помощью программного обеспечения, разработанного ОАО «Энергетический институт им. Г.М.Кржижановского» (ОАО «ЭНИН»):

  • плотность разрядов молнии в землю — 6 уд/кв.км в год;
  • полное число ударов в систему — 0,0066 (раз в 910 лет);
  • суммарное число прорывов (удары непосредственно в объект минуя молниеприемники) — 0,00051 (раз в 1810 лет);
  • надежность защиты: 0.923.

Расчёт сопротивления заземляющего устройства:

Сопротивление вертикального электрода:

где ρэкв – эквивалентное удельное сопротивление грунта, Ом·м;
L – длина вертикального электрода, м;
d – диаметр вертикального электрода, м;
T– заглубление — расстояние от поверхности земли до заземлителя, м;

Сопротивление горизонтального электрода:

где ρ – удельное сопротивление грунта, Ом·м;
b — ширина полосы горизонтального электрода, м;
h — глубина заложения горизонтальной сетки, м;
Lгор – длина горизонтального электрода, м.

где t – заглубление верха электрода, м

Полное сопротивление заземляющего устройства:

где n – количество комплектов;
kисп – коэффициент использования;

Расчётное сопротивление заземляющего устройства составляет 0,74 Ом, что меньше допустимого сопротивления 10 Ом.

Перечень необходимых материалов:

№ п/п Рис Артикул Изделие Кол-во Масса (кг за ед.)
1 GL-21103G GALMAR Молниеприёмник вертикальный (молниеприёмник-мачта) (4 метра) 25 10
2 GL-21202 GALMAR Держатель для молниеприёмника
мачты GL-21101G/ GL-21102G/ GL-21103G к дымоходу (нержавеющая сталь)
25 7,4
3 GL-20022 GALMAR Зажим к молниеприёмнику — мачте GL-21101G для токоотводов (нержавеющая сталь) 25 0,2

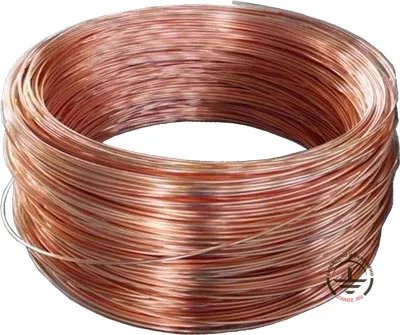

4 GL-11149-10/20/50 GL-11149-10/20/50 GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 10/20/50 метров) 3500
(в метрах)
0,41
5 GL-11711 GALMAR Зажим на плоскую крышу для токоотвода (пластик, бетон) 3000 1,00
6 GL-11551A GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь) 700 0,09
7 GL-11703A GALMAR Зажим к фасаду для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь) 400 0,02
8 GL-11545A GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь) 500 0,11
9 GL-11563A GALMAR Зажим контрольный для соединения токоотводов проволока + проволока (крашенная оцинкованная сталь) 60 0,13
10 ZZ-001-065 ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м) 74 1,9
11 ZZ-002-061 ZANDZ Муфта соединительная резьбовая 38
12 ZZ-003-061 ZANDZ Наконечник стартовый 37
13 ZZ-004-060 ZANDZ Головка направляющая для насадки на отбойный молоток 15
14 ZZ-005-064 ZANDZ Зажим для подключения проводника (до 40 мм) 48
15 ZZ-006-000 ZANDZ Смазка токопроводящая 4
16 ZZ-007-030 ZANDZ Лента гидроизоляционная 10

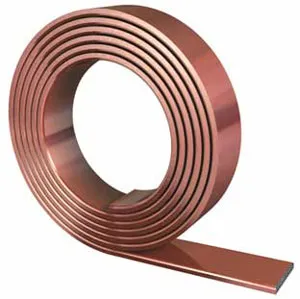

17 GL-11075-10/20/50 GL-11075-10/20/50 GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10/20/50 метров) 600
(в метрах)
0,98

Приложение: проект в форматах DWG и PDF

Файлы в форматах DWG и PDF доступны для скачивания только авторизованным пользователям.

Нужен расчет или проект по заземлению или молниезащите для Вашего объекта? Получите его бесплатно, обратившись в Технический центр ZANDZ!
