Предлагаем взглянуть на современные аспекты, связанные с прокладкой кабелей и проводов. Мы обсудим основные требования, предъявляемые к установке электропроводки, рассмотрим разнообразные методы передачи электроэнергии и поделимся практическими советами.

Как надёжно и безопасно проложить электрические провода

При создании электрических сетей внутри помещений разводка кабелей и проводов считается черновой и рутинной работой, которую в специализирующихся организациях и бригадах часто выполняют подсобники. Однако этот этап нормируется не менее жёстко, чем, например, коммутация электрических цепей, о которой мы говорили в прошлой статье. Допущенные здесь ошибки исправить практически невозможно, их, как правило, очень трудно выявить, из-за того что разводка обычно относится к скрытым работам. Цепи с неправильно проложенными проводами не могут надёжно противостоять механическим нагрузкам, возникающим во время эксплуатации. Такая электропроводка не справляется с поставленными перед ней задачами и даёт сбои, которые становятся причиной срабатывания аппаратов защиты, перегрева и воспламенения проводов.

Электробезопасность и пожарная безопасность — вот главные требования к прокладке проводов. Электрики должны исключительно качественно подготовить к сборке кабеленесущие системы и в точном соответствии с планом уложить в них провода. Руководствоваться необходимо действующими нормативными документами, среди которых можно выделить:

  • ПУЭ «Правила устройства электроустановок»
  • ГОСТ Р 50571–15–97 «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования» (глава 52)
  • СНиП 3.05.06–85 «Электротехнические устройства»

Как надёжно и безопасно проложить электрические провода

Тот или иной способ монтажа электропроводки (совокупность кабелей, проводов, а также элементов их защиты и крепежей называется электропроводкой) используется в зависимости:

  • от назначения помещений;
  • типа используемых проводников;
  • условий эксплуатации;
  • конструктивных особенностей здания.

Иногда есть возможность выбирать из нескольких допустимых вариантов, тогда предпочтение отдаётся менее трудоёмкому и более экономичному.

Скрытая или открытая проводка

Открытая проводка уступает скрытой по дизайну и эргономичности, но она значительно проще и чище в монтаже (нет необходимости штробить и заделывать каналы), а также легко обслуживается, диагностируется и модернизируется. Кроме того, открытая проводка является более безопасным вариантом для зданий, построенных из горючих материалов. В связи с этим применение открытой проводки более рационально в реализации электроснабжения офисов, торговых точек, деревянных домов.

Как надёжно и безопасно проложить электрические провода

Открытый способ монтажа проводов производится поверх чистовых стен, перекрытий, опор, ферм и прочих элементов здания, а также на специальных несущих тросах и кабельных эстакадах. Кабели, провода и их пучки могут прокладываться:

  • в кабельных каналах;

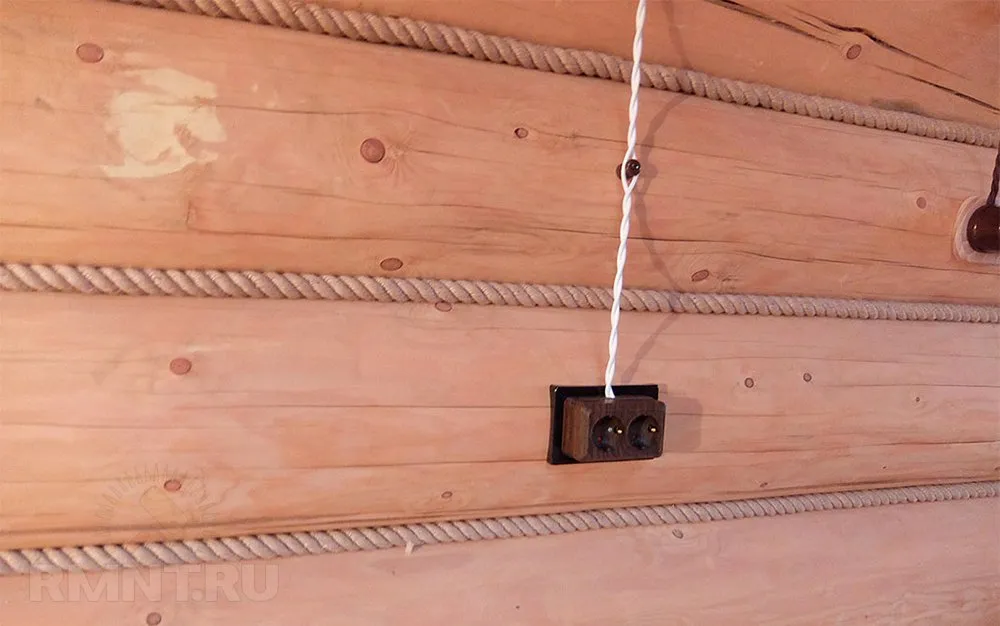

  • на роликовых изоляторах (витой «ретрокабель»);
  • на полимерных скобах (как для кабеля — круглые и плоские, так и для защитных рукавов);

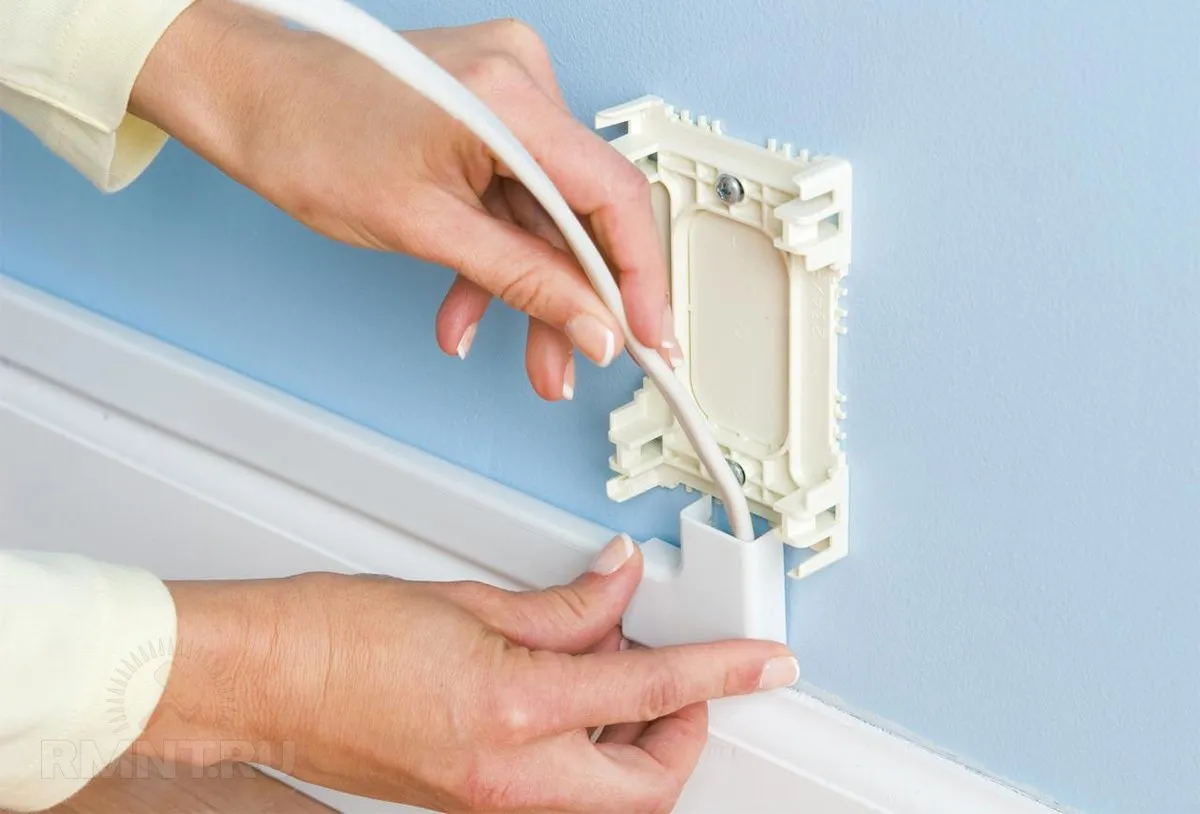

  • в коробчатых плинтусах, карнизах и наличниках;
  • свободным подвесом на тросах и струнах (обычно это запитывание светильников);
  • на электротехнических лотках.

Как надёжно и безопасно проложить электрические провода

Проводники открытой проводки могут быть защищены трубами или гибкими рукавами, но допускается и их прокладка без таковых. В большинстве случаев варианты монтажа открытой проводки приходится комбинировать, например, в рубленном деревянном доме прямой участок трассы укладывается в пластиковый канал, а вертикальный отвод, который идёт поперёк брёвен, ведут на изоляторах, или в гофре на клипсах.

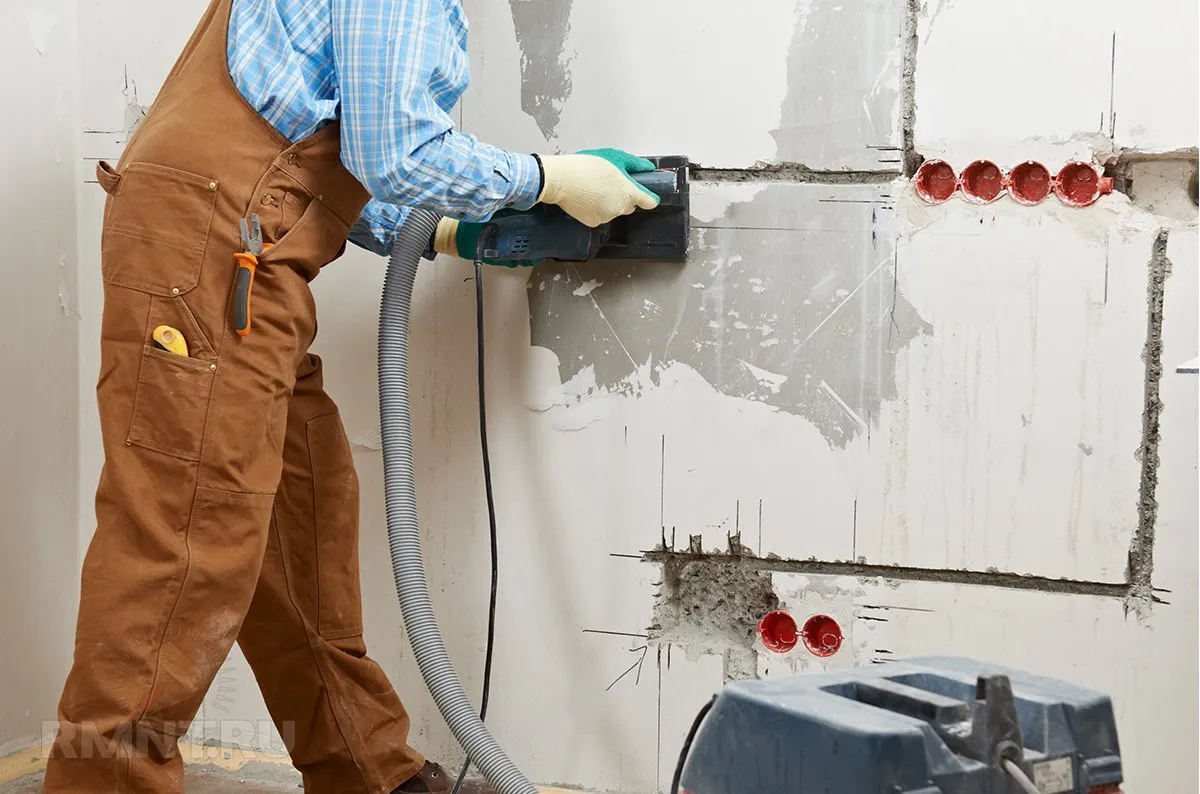

Скрытая проводка сейчас применяется намного чаще, особенно в жилых помещениях, так как она безопаснее и не портит внешний вид комнат. Скрытой проводкой следует считать вариант монтажа, при котором провода прокладываются внутри строительных конструкций — стен, потолков, полов. Как правило, для проводников нарезаются штробы, или трассы замоноличиваются при бетонных работах. Иногда для разводки используют каналы в элементах здания (например, высверленные в стенах из бруса, или в пустотных плитах ЖБ). Чтобы считаться скрытыми, необязательно коммуникации должны располагаться в строительных массивах, к этому типу электропроводки относят провода, проложенные за облицовкой каркасных обшивок (стены и потолки из ГКЛ, полы на лагах).

Как надёжно и безопасно проложить электрические провода

Кабели скрытой проводки всегда защищаются трубами, гофрами или пластиковыми каналами из негорючих, трудногорючих материалов, что, кроме предотвращения механических повреждений, позволяет создать воздушный зазор для охлаждения и добиться сменяемости проводника. Сменяемость — это одно из важнейших требований к скрытой проводке, его суть заключается в том, что мы должны иметь возможность в любой момент вытащить провод из рукава или канала и протянуть новый.

Пути следования проводов

Канализация электроснабжения заключается в соединении проводниками основных элементов системы. Отправной точкой всегда является распределительный щит, конечный пункт — это распаечные коробки или отдельные потребители, подключаемые напрямую. Вести провода можно несколькими способами.

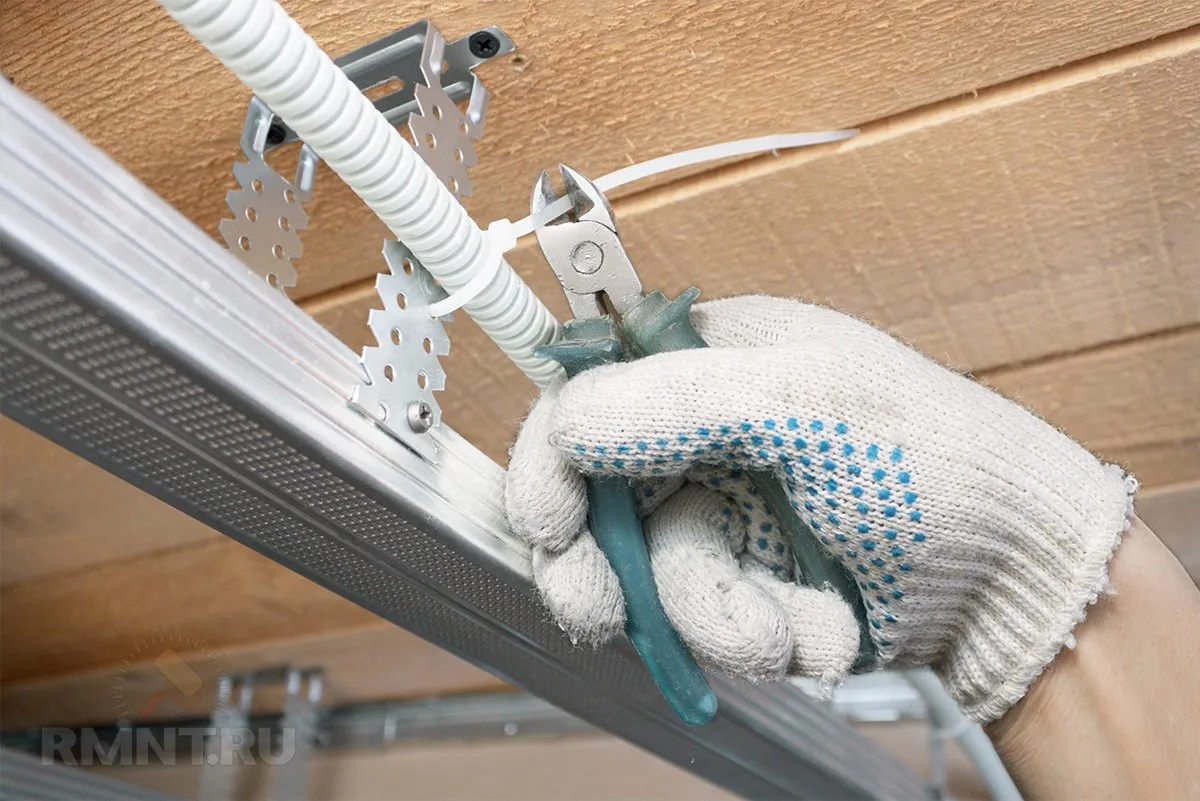

По потолку скрытым способом кабели можно монтировать, только если он подшивается с применением каркаса (ГКЛ, вагонка), или если натягивается потолочное полотно. Штробить перекрытие нельзя, а каналы пустотных плит не оставляют места для манёвра, так как имеют лишь одно направление. Для открытой проводки таких ограничений нет.

Как надёжно и безопасно проложить электрические провода

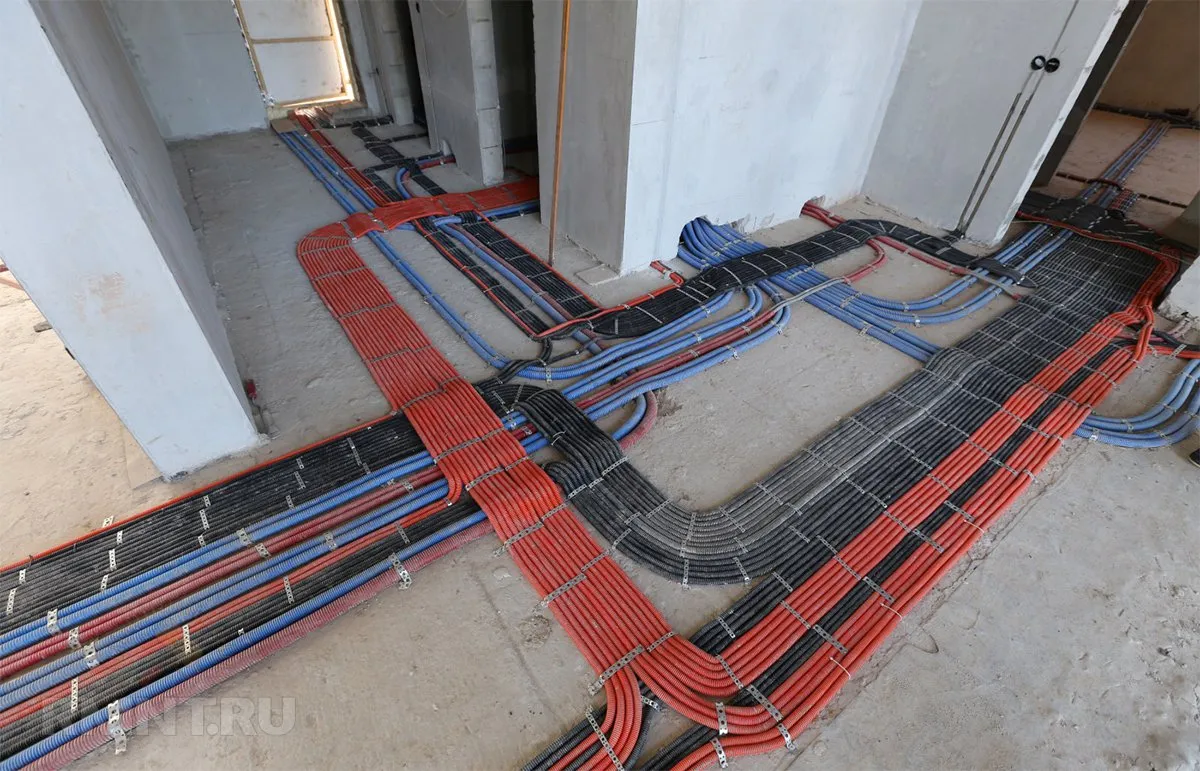

В полу провода допускается располагать как в монолите (электромонтаж производится в прочных гофрированных рукавах или жёстких трубах до заливки стяжки), так и пустотах каркасных конструкций. Некоторые застройщики и монтажные организации предпочитают использовать именно этот путь, так как на порядок проще работать внизу, во многих случаях есть существенная экономия кабеля.

Как надёжно и безопасно проложить электрические провода

По стенам электропроводку разводят либо если первые два варианта не подходят (как правило, во время некрупного ремонта), либо если используется открытый способ монтажа. Основные трассы должны проходить на расстоянии 100–150 мм от чистового потолка и в пределах 50–100 мм от балок и карнизов. Вертикальные участки электропроводки, подходящие к розеткам и выключателям, монтируются строго отвесно, не ближе чем на 100 мм от углов, проёмов, колон. Внутри каркасных перегородок, сквозь стойки, могут пройти провода для нескольких потребителей, расположенных на ней, но протянуть здесь трассы не удастся. Заметим, что запрещается прокладывать провода в стыках нескольких панелей, например, в углу между стеной и потолком.

Как надёжно и безопасно проложить электрические провода

Защита и фиксация проводников

Рукава и трубы

Трубы для защиты проводов и кабелей применяются как при скрытой проводке, так и при открытом монтаже. Они выполняют несколько функций. Прежде всего — предотвращают механические повреждения электропроводки, например, когда коммуникации заливаются стяжкой или прячутся в штробах. Также они позволяют монтировать кабели, не зажимая их, благодаря чему отдельные участки проводки можно заменить, даже если они расположены внутри массива строительных конструкций. Рукава и трубы в критических ситуациях противостоят воспламенению кабеля и обеспечивают дополнительную электрозащиту при повреждениях изоляции.

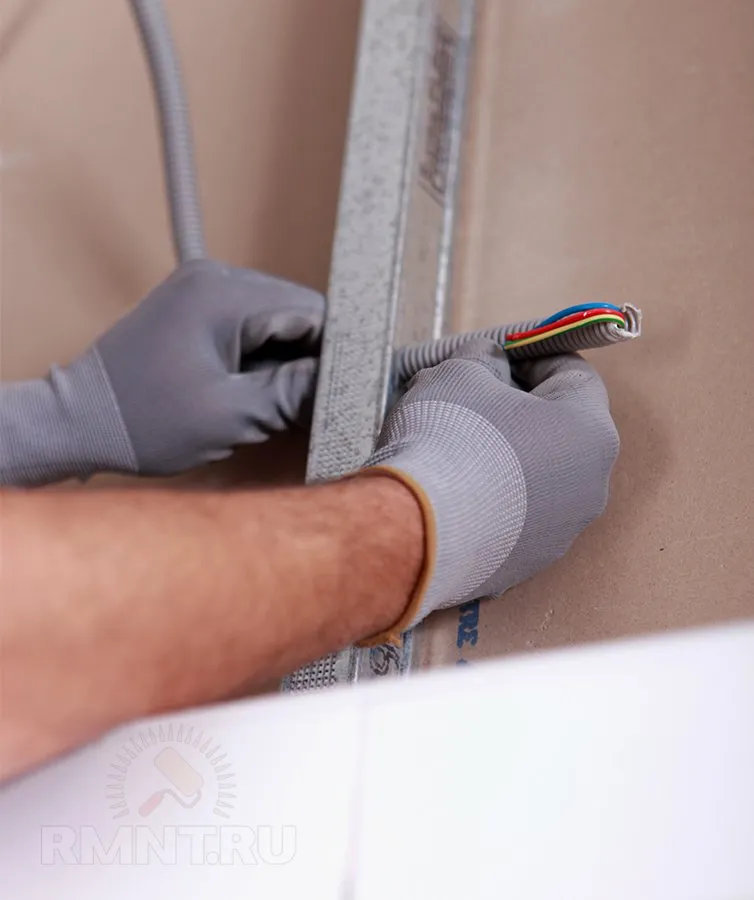

Гофрированные трубы (рукава, гофры) выгодно отличаются своей пластичностью, при этом рёбра рукавов хорошо выдерживают механическую нагрузку. Гофрированные трубы выпускаются в бухтах по 25–100 метров, поэтому легко кроятся по длине кабеля, и не требуют применения дополнительных угловых и соединительных фитингов. Внутренний диаметр рукава подбирается под конкретный проводник или несколько проводников, наибольшее распространение получили гофры на 16 и 20 мм, но можно купить изделие и до 5 см в диаметре. Завести провод в гофру несложно, так как в ней имеется проволока-протяжка, а некоторые рукава обладают гладкой внутренней поверхностью.

Как надёжно и безопасно проложить электрические провода

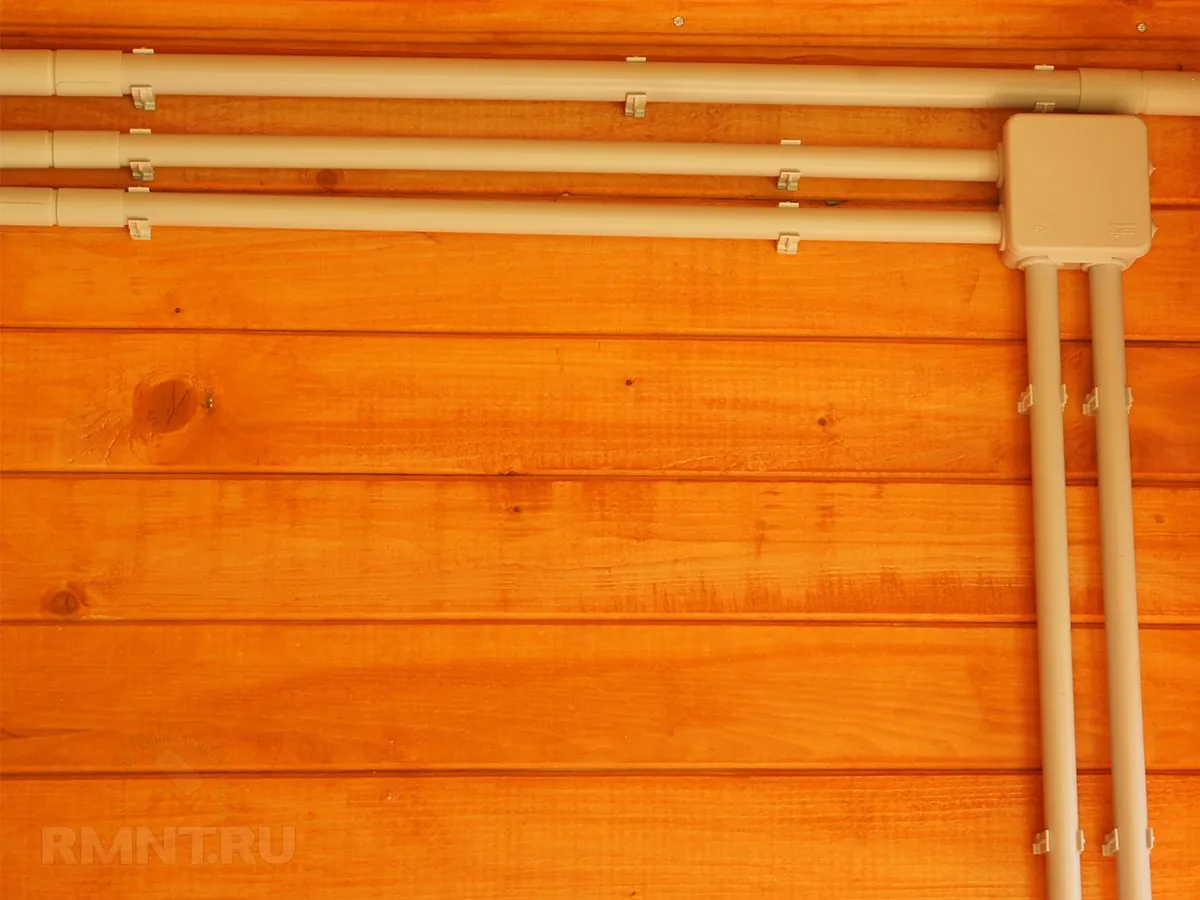

Гладкие трубы также используют для прокладки кабеля, как правило, они имею большую толщину стенки, чем гофры, поэтому обладают большей устойчивостью к статическим и ударным нагрузкам. Стальные трубы соединяются резьбовыми муфтами, тогда как изделия из полиэтилена свариваются, а из винипласта — склеиваются. Повороты некоторых полимерных труб выполняются под нагревом.

Как надёжно и безопасно проложить электрические провода

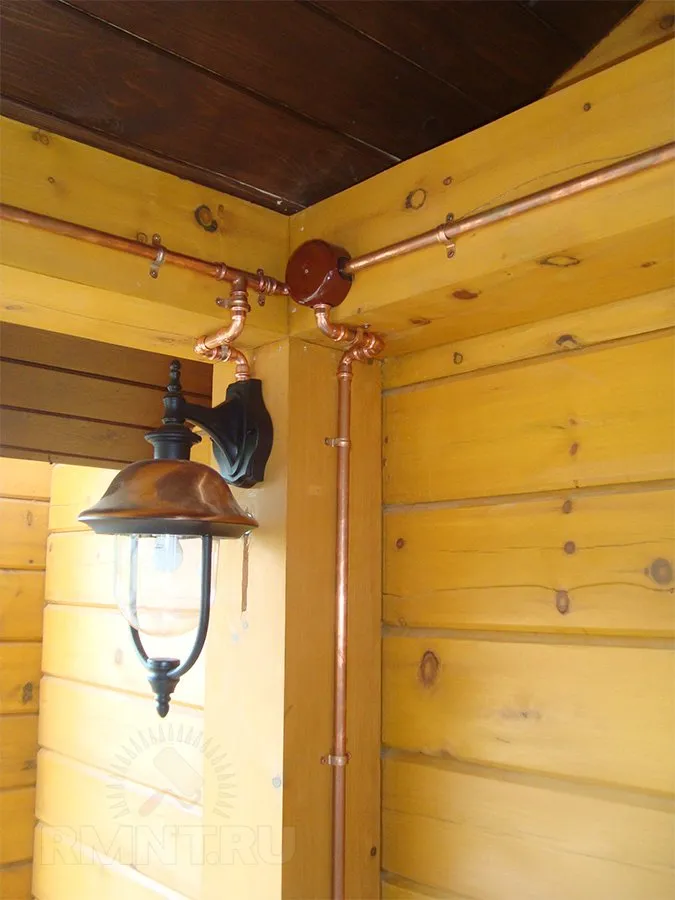

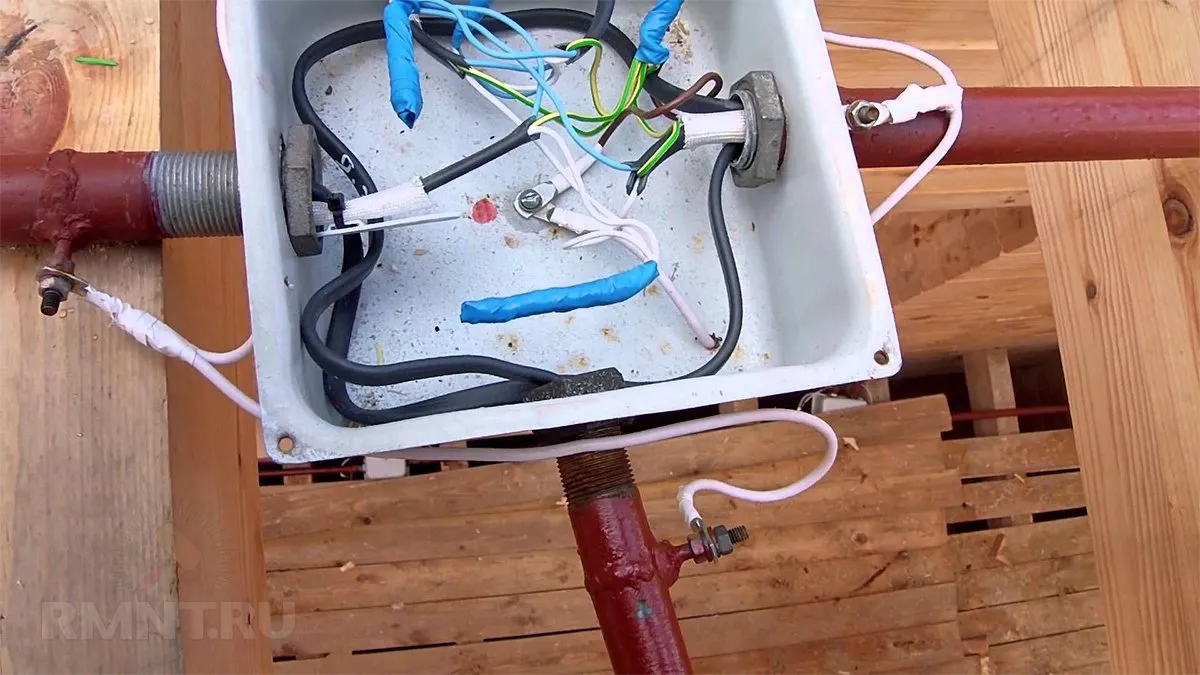

Металлические трубы и существенно дороже своих пластиковых конкурентов и менее устойчивы к коррозии, работать с ними намного сложнее, поэтому они применяются только в самых сложных условиях (взрывоопасная среда, едкие жидкости, деревянные стены здания, тяжёлые монолиты).

Как надёжно и безопасно проложить электрические провода

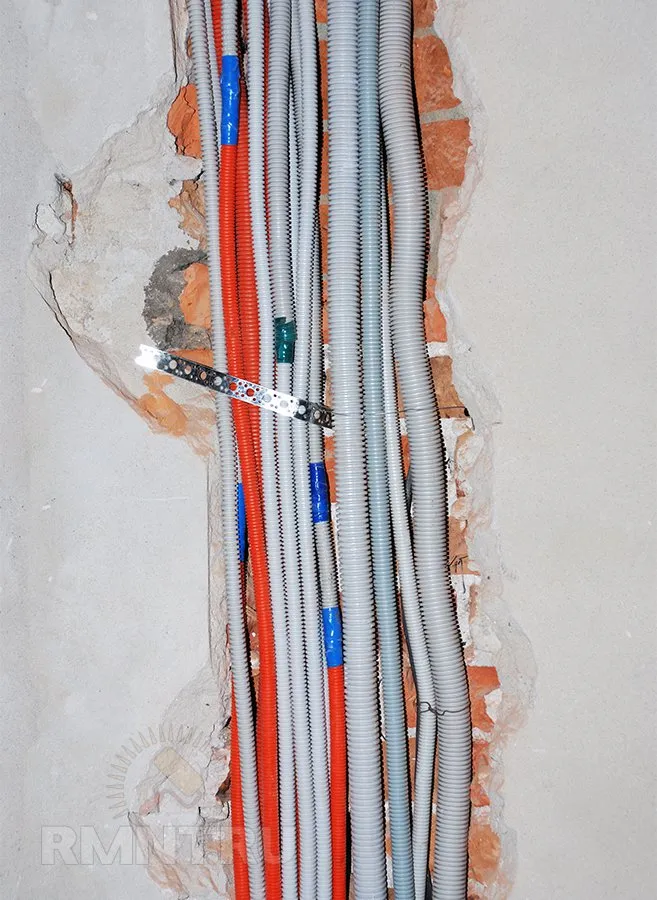

Трубы и гофры крепятся поштучно к ограждающим конструкциям с помощью специальных клипс, или группами в один слой поджимаются к основе перфорированными пластинами-кронштейнами. Оптимальный шаг креплений для гофрированных рукавов составляет от 0,5 до 1 метра, жёсткие трубы могут фиксироваться через 1,5–3 метра.

Кабельные каналы

Кабельные каналы выполняются из тонкой оцинкованной стали или из пластика, они имеют прямоугольное сечение со съёмной крышкой (для открытой проводки), либо могут быть сплошными — для скрытой проводки. Пластиковые каналы обычно применяются в общественных и офисных помещениях как кабеленесущий и одновременно защитный элемент проводки, в них допускается размещение проводников силовых цепей, а также информационных и сигнальных проводов, например, предназначенных для системы управления зданием. В жилых помещениях кабельные каналы используют, только если невозможно применить скрытый монтаж, а также в деревянных домах с открытой проводкой.

Как надёжно и безопасно проложить электрические провода

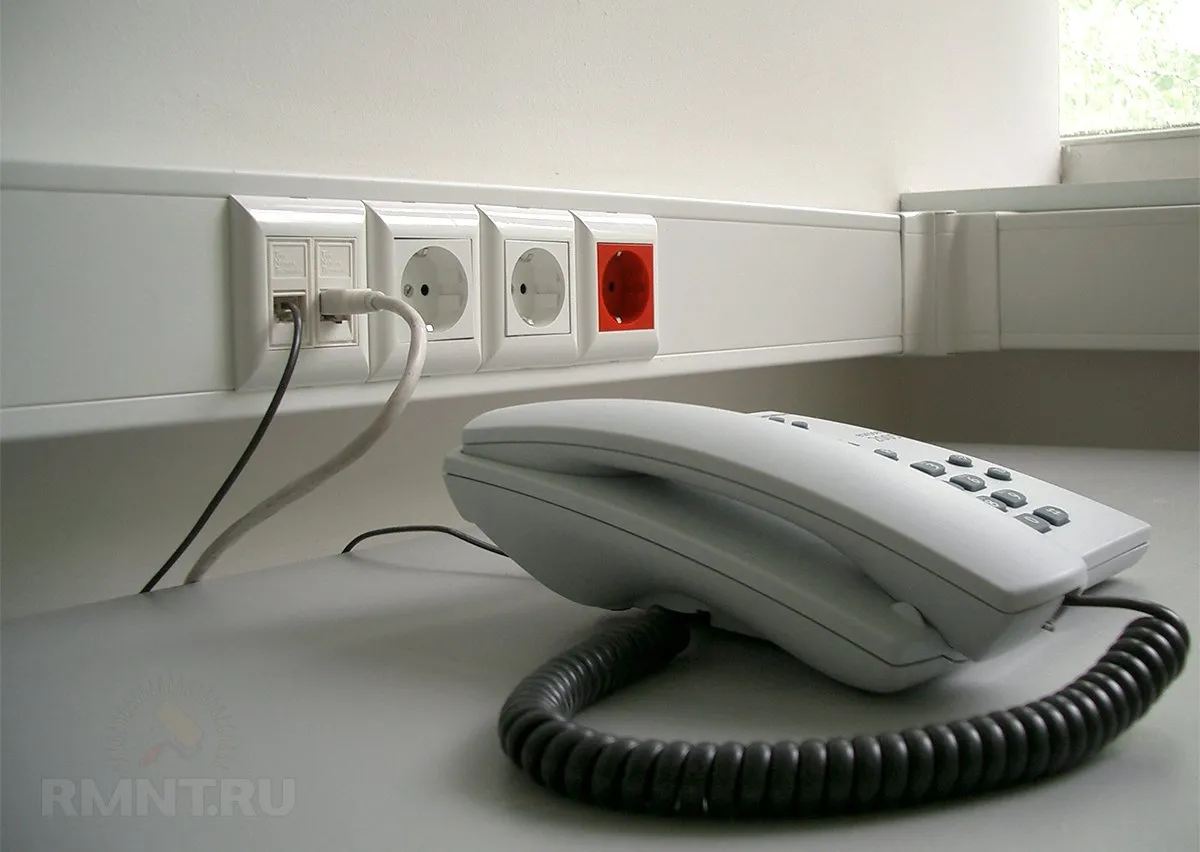

Конструкция полимерных каналов может разниться в зависимости от назначения. Так для транзита проводников применяются простые изделия П-образной формы, которые выполняют только защитную и несущую функцию. Для организации рабочего места, допустим, в офисе, разработаны кабельные каналы с внутренними перегородками (для разводки проводников различного назначения). Они комплектуются необходимыми фитингами (отводы, углы, соединители, заглушки, переходники), а также имеют места для монтажа различных электроустановочных изделий (розеток, выключателей, автоматов). Для общественных помещений производятся специальные напольные короба, которые имеют скруглённую форму и отличаются особой прочностью и стойкостью покрытия к истиранию. Чтобы сделать открытую проводку более эстетичной, можно использовать каналы в виде плинтуса или потолочного карниза.

Как надёжно и безопасно проложить электрические провода

Главный плюс каналов — возможность легко добраться до проводки, добавить или заменить проводник, произвести диагностику. Собирать конструкции из пластиковых коробов очень просто, так как материал легко обрабатывается. Из-за небольшого собственного веса и съёмной крышки кабельные каналы удобно монтировать на поверхностях, используя обычные дюбели или саморезы. Особых требований по пути следования кабельных каналов нет — можно свободно выбирать, где крепить конструкцию. Как правило, пластиковые изделия выпускаются белыми, но бывают и тонированными в массе.

Кабельные лотки

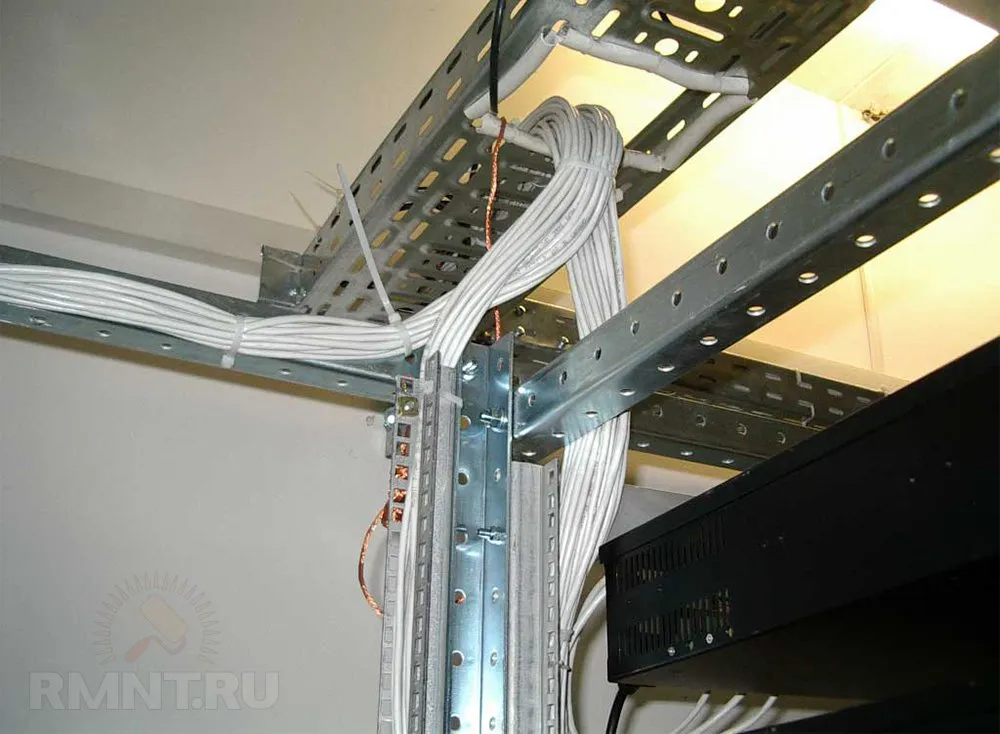

Разводка проводов и кабелей в лотках считается открытой. Из-за индустриального внешнего вида она редко применяется для организации электроснабжения жилых зданий, однако во всех других случаях является наиболее удачной, особенно если проводов много:

  1. Кабеленесущая система получается экономичной, так как не нужны защитные трубы.
  2. Упрощается монтаж трассы — меньше точек крепления, чем для отдельных проводов, нет штробления и заделки борозд.
  3. Проводники хорошо охлаждаются.
  4. Имеется возможность обслуживать проводку, легко добавлять и менять провода.

Как надёжно и безопасно проложить электрические провода

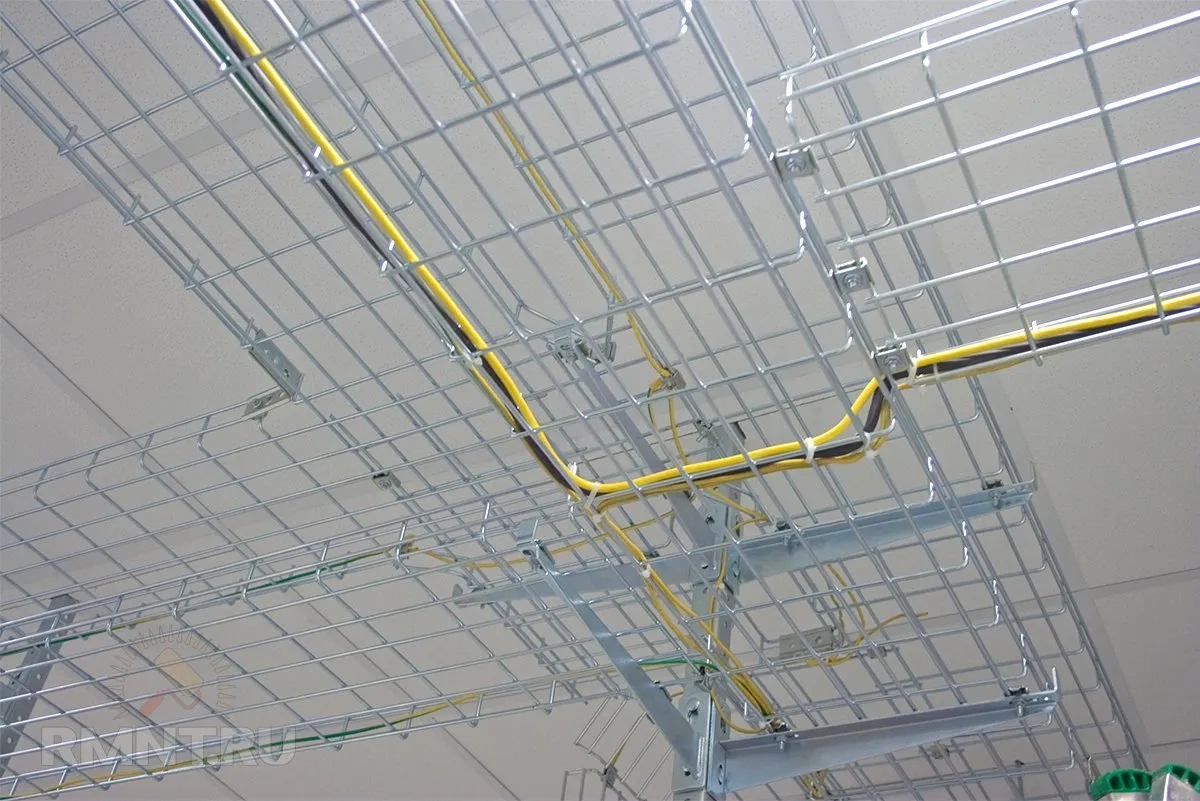

Проволочные лотки изготавливаются сваркой из оцинкованной проволоки сечением 3–5 мм. Они имеют П-образную форму с шириной основной нижней полки до 500 мм. Внутри проволочного лотка часто располагаются перегородки, которые разграничивают силовые и слаботочные информационные проводники, исключая наводки. Явным преимуществом проволочных лотков можно считать небольшой вес конструкции при высокой пространственной жёсткости, что позволяет делать их довольно широкими.

Листовые лотки изготавливаются из оцинкованной стали, нержавейки или алюминия. Лист, как правило, перфорируется для обеспечения вентиляции проводов, сверху конструкция в виде перевёрнутой «П» может накрываться сплошной крышкой. Листовые лотки могут использоваться как для прокладки одного кабеля, так и для многокомпонентной системы — ширина таких изделий небольшая (порядка 50–150 мм).

Как надёжно и безопасно проложить электрические провода

Для самых тяжёлых кабелей используют лестничные лотки («кабельросты»), состоящие из продольных несущих перекладин и перемычек. Они монтируются не только в горизонтальной плоскости, но и для наклонной прокладки, и вертикальной. Лотки лестничного типа не препятствуют вентиляции проводников, оставляют лёгкий доступ к ним.

Металлические лотки собираются в единую систему на резьбах, посредством вспомогательных элементов — углов, отводов, соединителей, подвесов. Секции имеют между собой надёжный электрический контакт, поэтому металлическая система лотков может служить цепью защиты (элементом заземления). Крепление кабельных лотков осуществляется на высоте не менее 2 метров от пола, фиксируют их либо к стене на консолях, либо к потолкам с помощью подвесов и анкеров. Проводники в лотках могут располагаться в один слой, пучками (пакетами) или многослойно.

Тросы и струны

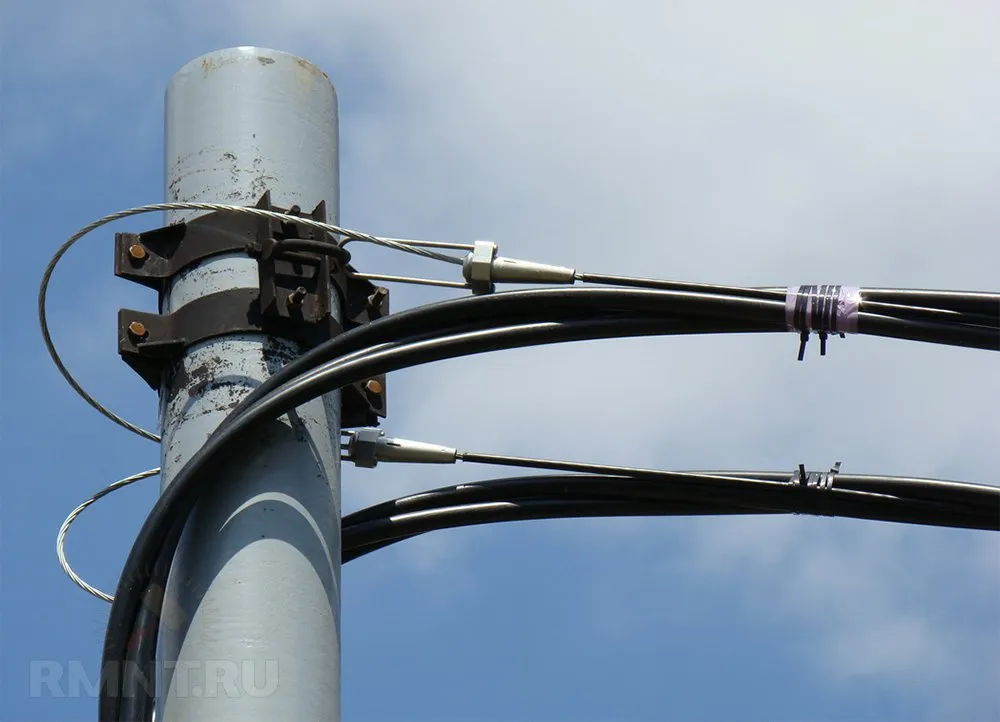

Такая электропроводка производится кабелями со встроенными в них металлическими несущими тросами. Также лёгкие изолированные провода (как правило, сечением до 16 мм2) могут жёстко или свободно закрепляться на тросах (диаметром 2–6 мм) или струнах — вдоль одного несущего элемента, или поперёк нескольких. Обычно тросовая проводка применяется для организации линий группового освещения на больших открытых площадях: торговых залов, спортивных площадок, складов, цехов, дворовых территорий. Плюсом тросовой проводки считается экономичность и малая трудоёмкость монтажа, в актив данной системы можно также занести высокую индустриальность подготовительных работ и, как следствие, сжатые сроки реализации.

Как надёжно и безопасно проложить электрические провода

Совместная прокладка проводов

Часто при монтаже электропроводки возникают ситуации, когда несколько кабелей различного назначения идут в одном направлении, поэтому возникает вопрос: можно ли их разводить в одной защитной трубе, коробе, лотке? Нормативные документы однозначного ответа не дают, единственное, в ПУЭ (п. 2.1.15 и п. 2.1.16) говорится, что нельзя вести вместе силовые кабели и резервное питание одних потребителей, а также проводники цепей до 42 В и свыше 42 В, если первые не заключены в дополнительную изоляционную трубу. Также указывается, что отдельно необходимо монтировать аварийное и эвакуационное освещение, фазу и ноль одной цепи рекомендуется прокладывать в одной трубе.

Опыт эксплуатации сложных приборов показывает, что силовые кабели электромагнитными полями и ёмкостными связями воздействуют на измерительные цепи, системы управления, сигнализацию. В системах управления под действием помех могут возникать ложные цепи, провоцирующие ложные срабатывания различных устройств. Поэтому слаботочные сигнальные кабели, линии связи, компьютерные провода и проводники измерительных приборов рекомендуется прокладывать и коммутировать отдельно от силовых. Следует заметить, что между проводами, подводящими токи близкой частоты, наводки минимальны.

Если раздельная проводка невозможна по каким-либо причинам, то необходимо применять экранированные кабели или располагать плохо совместимые проводники на максимальном удалении друг от друга. Оптимальное расстояние между параллельными трассами различного назначения считается от 100 мм, следовательно, можно сделать разводку в одном коробе или лотке, разделённом перегородками.

Основные правила разводки проводов

Электропроводку стоит начинать только после составления детального плана. О планировании электроснабжения мы говорили в статье «Как правильно сделать электропроводку в доме: планирование электромонтажных работ».

Как надёжно и безопасно проложить электрические провода

  • Провода необходимо закреплять параллельно основным архитектурным конструкциям.
  • Повороты кабеля всегда осуществляются только под прямым углом с умеренным радиусом, хотя считается, что если проводники не имеют фиксации, то их можно вести по кратчайшему пути.
  • Не разрешается прокладывать провода в вентиляционных каналах, однако допускается их пересечение единичными проводниками в жёсткой металлической трубе.
  • Следует избегать пересечения электропроводки с трубами отопления, дымоходами, грубами, корпусами осветительных приборов. В крайнем случае необходимо обеспечить барьерный слой теплоизоляции, или использовать устойчивые к высоким температурам провода.
  • Провода не должны касаться металлических конструкций, поэтому даже за каркасами их необходимо крепить к стенам и перекрытиям.
  • При параллельном монтаже расстояние между проводами и любым трубопроводом не должно быть менее 100 мм, если есть точки пересечения, то необходимо организовать зазор не менее 50 мм. Между электрическим кабелем и газовой трубой следует оставить «зазор» не менее 400 мм.
  • Кабели электропроводки также лучше не пересекать между собой, поэтому необходимо продумать порядок расположения линий, учитывая направление поворота отдельных проводников относительно основного жгута.
  • Чтобы обеспечить возможность замены проводов, переходы трасс между стенами и перекрытиями осуществляются только в трубах или коробах. При открытой проводке, например, на лотках, возможна прокладка проводов слоями и пучками через проёмы, заполненные после разводки легко удаляемыми составами.
  • Стеновые конструкции могут быть использованы для скрытой проводки, только если их толщина и несущая способность достаточны, чтобы рукав с кабелем, помещённый в штробу, накрывался штукатурным слоем толщиной не менее 10 мм. Аналогичные требования к проводке по полу — минимум 20 мм раствора должно быть над защитным рукавом.
  • Шаг крепления проводов и расстановки опор/подвесов выбирается так, чтобы исключить повреждение снаряжённой линии под собственным весом.
  • Трубы, кабельные каналы и лотки полностью монтируются в единую систему до прокладки проводов и кабелей.
  • При выполнении скрытой проводки рекомендуется прозвонить жилы проводников и замерить сопротивление изоляции.
  • После окончания разводки следует сделать замеры и составить план-чертёж проводки, где будут указаны основные дистанции согласно фактическим результатам. Сложные узлы рекомендуем фотографировать на фоне полотна рулетки.

Как надёжно и безопасно проложить электрические провода

Это базовые положения, касающиеся монтажа проводки, на них следует опираться в выборе того или иного способа прокладки проводов. Для реализации электроснабжения конкретного объекта приходится тщательно его изучать, принимать непростые решения, учитывая массу различных факторов. Но, если работы выполнены аккуратно и в соответствии с проверенными временем нормами, то проводка будет долговечной и абсолютно безопасной.

Какую гофру использовать для прокладки кабеля в земле?


Для прокладки кабеля в земле рекомендуется использовать гофру из специального полиэтилена, который устойчив к воздействию влаги, химических веществ, солнечных лучей и механических повреждений. Такие гофры обычно имеют высокую прочность, гибкость и долговечность, что позволяет использовать их для прокладки кабеля на длительный период времени.

Кроме того, гофры для прокладки кабеля в земле должны иметь специальные уплотнительные кольца, которые обеспечивают герметичность прокладки и защищают кабель от влаги и пыли.

Например, для прокладки кабеля в земле можно использовать гофры из ПНД (полиэтилена низкого давления), ПВХ (поливинилхлорида) или других материалов, которые соответствуют требованиям безопасности и надежности прокладки кабеля в земле.
