Классификация бетона

Бетонные работы по праву занимают лидирующее значение в промышленном или жилом строительстве, так как образованные из текучих смесей монолитные блоки обладают необходимыми твердостью, жесткостью, прочностью, массой. При возведении объектов используются бетоны марок от 50 до 1000 (например, М100, М150, М200, М250, М300, М350, М400, М450, М500 и так далее). Эта классификация использовалась до недавнего времени, где число обозначало прочность при сжатии, кгс/см2 . В сегодняшней классификации бетон разделяют на классы, обозначенные буквой ”В”. Число обозначает его гарантированную прочность в МПа. Бывают классы от В3,5 до В80, а их соответствие маркам приблизительно таково (основной диапазон):

Класс В(*) 3,5 5 7,5 10 12,5 15 20 22,5
Ближайшая марка М(*) 50 75 100 150 150 200 250 300
Класс В(*) 25 30 35 40 45 50 55 60
Ближайшая марка М(*) 350 400 450 500 550 600 700 800

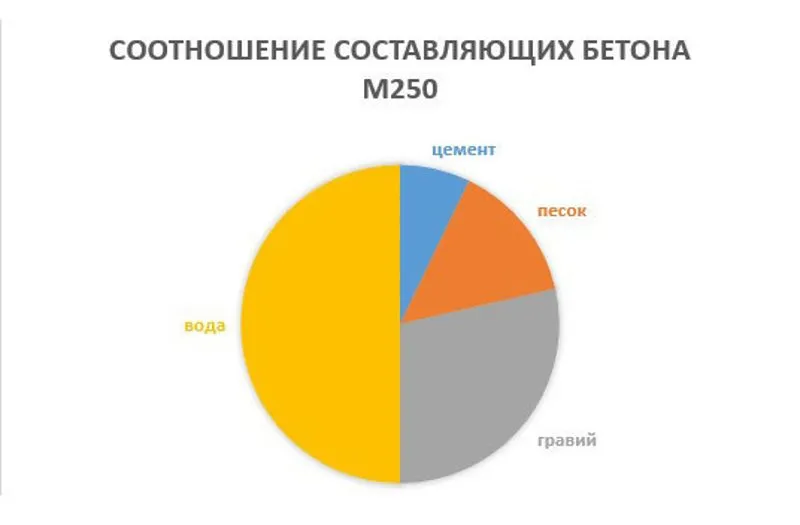

Соотношение составляющих бетона М250 (цемент, песок, гравий и вода).

Если при проведении строительства есть необходимость более точного установления класса или марки, то лучше использовать следующую таблицу:

Марка, М(*) Соотношение прочности соответствующей марки и класса
Класс (по прочности на сжатие) В(*) Среднее значение прочности соответствующего класса
Все (кроме ячеистого) Отличие от марочной, % ячеистый Отличие от марочной, %
15 1 14,47 -3,5
25 1,5 21,7 -13,2
25 2 28,94 +15,7
35 2,5 32,74 -6,5 36,17 +3,3
50 3,5 45,84 -8,1 50,64 +1,3
75 5 65,48 -12,7 72,34 -3,5
100 7,5 98,23 -1,8 +8,5
150 10 -12,7 -3,55
150 12,5 +9,1
200 15 -1,8
250 20 +4,8
300 22,5 -1,8
300 25 +9,1
350 25 -6,45
350 27,5 +2,9
400 30 -1,8
450 35 +1,9
500 40 +4,8
600 В +1,8
700 20 -6,45
700 21 +2,9
800 22 -1,8

Как видно из данной таблицы, разница прочности на сжатие между бетонами марки М200 и класса В15 составляет лишь 1,8%, но ее следует учитывать при возведении сооружений со строгими требованиями к строительным материалам.

Марка 200 класс В15

Бетон класса В15 или марки 200 является самым продаваемым из-за своего оптимального соотношения цена-прочность.

Схема ленточного фундамента из бетона М200.

Он применяется при выполнении стяжек полов, изготовлении фундаментов (ленточных, свайных или плитных), дорожек, лестниц с площадками, подпорных стен. При промышленном изготовлении из него производят готовые дорожные плиты, а также блоки фундамента. Он менее прочен, чем бетон М300 или М350, но при этом намного дешевле из-за меньшего количества цемента, который является самым дорогим компонентом этого строительного материала. Но зато прочнее, чем бетон М150: его прочность при индивидуальном строительстве достаточная для решения большей части поставленных задач.

В помещениях к изделиям не предъявляются повышенные требования по прочности, осадке или температурным колебаниям, поэтому вместо бетонов М300 или М350 широкое использование приобрел именно М200.

Одной из характеристик бетона является его подвижность, которая бывает от П1 до П4 (Р1-Р4) и зависит от количества в нем воды. Ее можно регулировать объемом добавляемого наполнителя (с увеличением количества наполнителя пластичность уменьшается, но и процесс укладки усложняется). Этот показатель исчисляют методом определения осадки усеченного конуса с диаметром нижнего основания в 20 см, а верхнего – 10 см, высота которого 30 см. Его заполняют смесью, штыкуют, а после схватывания измеряют высоту, на которую опустится горка изделия. Смесь относится к малоподвижным при осадке от 0 до 6 см, ее используют для заливки слабоармированных фундаментов. Универсальной является смесь, осадка которой от 7 до 12 см, а для монолитных блоков или изделий осадка лежит в пределах от 13 до 18 см.

Схема монолитной плиты из бетона М200.

Кроме того, этот материал классифицируют по морозоустойчивости (обозначается буквой F) и водопроницаемости (обозначается буквой W). Коэффициент морозоустойчивости показывает количество циклов замораживание-размораживание предельно насыщенного водой готового изделия, после которого он теряет свою прочность. Степени морозоустойчивости – от F 25 до F 1000. Такие изменения изделие испытывает весной или осенью, когда наиболее часто подвергается размораживанию с замораживанием. Обычно используют бетон F 100 – F 200.

Водопроницаемость – это свойство изделия не пропускать сквозь себя воду под давлением, от W2 до W20. Высокий коэффициент W позволит сэкономить на гидроизоляции. Морозоустойчивость с водопроницаемостью повышают путем внесения добавок, а также использованием напрягающего или гидрофобного цемента.

Расчет пропорции для получения бетона М200

Пропорции бетона М 200 с использованием щебня (портландцемент : песок : щебень) для цемента 400 – 1 : 2.8 : 4.8, для цемента 500 – 1 : 3.5 : 5.6.

Однако здесь не учитывается количество добавленной воды, которое имеет очень большое значение. При замешивании бетона основным показателем является соотношение объема воды и количества цемента. Ведь прочность изделия отличается при неточном соблюдении соотношения этих компонентов. Водоцементное соотношение (пропорции количества воды к количеству цемента) для нужной марки можно брать из такой таблицы:

Марка Использованный портландцемент
200 300 400 500 600
75 0.86 0.88
100 0.76 0.79 0.89
150 0.62 0.68 0.75 0.78
200 0.56 0.62 0.71 0.78
250 0.55 0.62 0.70
300 0.56 0.62

Из таблицы видно, что для марки бетона М200 водоцементная пропорция равна 0,56 (марка цемента – 300); 0,62 и 0,71 (марки цемента соответственно 400 и 500 – наиболее применяемые в строительстве марки портландцемента). Уменьшение водоцементной пропорции делает бетон несколько прочнее, повышая его прочность. Поэтому для удобства, а также получения некоторого запаса прочности берем пропорции для соотношений соответственно 0,55, 0,6 и 0,7.

Расчет пропорции для разной подвижности смеси

Пропорции бетона М200 и расход материалов для получения 1 м3 бетона приведены в таблицах:

При использовании в качестве твердого наполнителя гравия.

Осадка конуса Марка цемента Состав по объему Цемент, кг Песок, м3 Гравий, м3 Вода, л
от 0 см до 6 см 300 1 : 1.7 : 3.4 290 0.42 0.83 160
400 1 : 1.9 : 3.6 266 0.42 0.80 160
500 1 : 2.3 : 4.3 228 0.44 0.83 160
от 7 см до12 см 300 1 : 1.4 : 3.1 320 0.37 0.83 176
400 1 : 1.6 : 3.3 294 0.39 0.81 176
500 1 : 2.0 : 3.8 252 0.42 0.80 176
от 13 см до 18 см 300 1 : 1.4 : 2.9 338 0.39 0.82 185
400 1 : 1.6 : 3.2 310 0.41 0.82 185
500 1 : 2.0 : 3.7 264 0.44 0.81 185

При использовании в качестве твердого наполнителя щебня.

Осадка конуса Марка цемента Состав по объему Цемент, кг Песок, м3 Гравий, м3 Вода, л
от 0 см до 6 см 300 1 : 1.8 : 3.3 328 0.49 0.90 180
400 1 : 2.1 : 3.5 300 0.52 0.87 180
500 1 : 2.6 : 3.8 258 0.56 0.81 180
от 7 см до12 см 300 1 : 1.7 : 2.9 360 0.51 0.87 198
400 1 : 1.9 : 3.1 330 0.52 0.85 198
500 1 : 2.3 : 3.5 282 0.54 0.82 198
от 13 см до 18 см 300 1 : 1.5 : 2.8 376 0.47 0.88 207
400 1 : 1.8 : 2.9 345 0.52 0.84 207
500 1 : 2.1 : 3.3 296 0.52 0.82 207

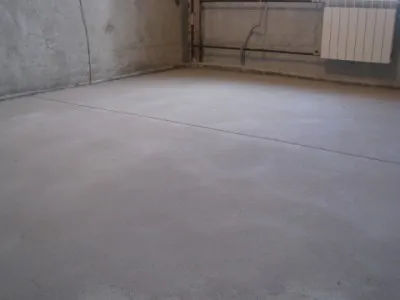

Бетон марки М 200 подойдет для стяжки пола.

Для примера, если необходимо замешать своими руками 1 м3 бетонной смеси М200 малой подвижности из имеющихся цемента 500, песка, гравия, то пропорции берем из первой таблицы (осадка от 0 см до 6 см) для гравия – 1 : 2.3 : 4.3. На 160 л воды нужно 228 кг цемента марки 500, смешать его с 0,44 м3 песка и 0,83 м3 гравия.

В процессе изготовлении небольших количеств бетона, мерой объема, как показывает практика, обычно является ведро. Составные компоненты обладают различным объемным весом. Масса ведра цемента объемом 10 л (0,01 м3) – около 13 кг, песка – 16 кг, гравия – 17 кг. Масса ведра цемента объемом 12 л (0,012 м3) – около 15,6 кг, песка – 19,5 кг, гравия – 20,4 кг. Поэтому объемный состав нужной смеси (цемент 400, мелкий наполнитель, крупный наполнитель) в литрах будет 1 : 2.5 : 4.2, хотя в массовом измерении (в кг) оно равно 1 : 2.8 : 4.8. Для цемента 500 – 1 : 3.2 : 4.9, а в килограммах 1 : 3.5 : 5.6. При этом подвижность следует регулировать количеством добавляемой воды в соответствии с необходимым водоцементным соотношением.

Но лучше для одного замеса указанной бетонной смеси с малой подвижностью взять 2 десятилитровых ведра воды, добавить 2 ведра цемента с верхом, перемешать, всыпать 3 с половиной ведра песка и, перемешивая, добавить 6 ведер гравия. В итоге получится около 125 л (0,125 м3 ) бетона М200 с малой подвижностью.

По истечении 28 дней после заливки изделие приобретет расчетную прочность. При правильном обслуживании со временем эта прочность будет еще увеличиваться.

Сколько нужно бетона для фундамента?


Для расчета количества бетона, необходимого для фундамента, нужно учитывать несколько факторов, таких как размеры фундаментной ямы, толщина стенок фундамента и марка бетона.

Общая формула для расчета объема бетона такова:

V = S * h

где V — объем бетона, S — площадь основания фундамента, h — толщина стенок фундамента.

Площадь основания фундамента можно рассчитать, умножив длину на ширину фундаментной ямы. Толщину стенок фундамента следует выбирать в зависимости от нагрузки на фундамент и условий строительства.

Марку бетона нужно выбирать в зависимости от требований проекта и условий эксплуатации фундамента. Обычно для фундаментов используются марки бетона не ниже М200.

Например, для фундамента размером 6 м x 8 м и толщиной стенок 30 см, при условии использования бетона марки М200, необходимо около 57 кубических метров бетона. Однако, для точного расчета необходимо обращаться к проектной документации и специалистам-строителям.
