Чердачное перекрытие должно быть достаточно прочным, чтобы выдерживать нужную нагрузку. На прочность перекрытия влияют несколько параметров, которые можно менять — величина пролета, поперечное сечение балок, шаг их установки, связи между балками…

Давайте более подробно рассмотрим, как выбрать подходящие балки для чердачного перекрытия в частном доме, а также изучим методику их расчета и различные варианты конструкций. Если в создании чердачного перекрытия используются только деревянные элементы и обычные легкие утеплители, то можно предположить, что удельный вес самого перекрытия составит около 50 кг/м².

Факторы определяющие нагрузку на перекрытие

Нагрузка на чердачное перекрытие создается:

  • весом самого перекрытия;
  • временной эксплуатационной нагрузкой — людьми, грузами, которые могут находиться на перекрытии.

Если для создания чердачного перекрытия используется только деревянные детали и обычные легкие утеплители, то удельный вес самого перекрытия можно принять равным 50 кг/м кв. без детальных расчетов.

Если дополнительно используется стяжка и простенки, то их удельный вес нужно прибавить. Обычно, при использовании сухой стяжки и легких пустотелых межкомнатных перегородок, удельную нагрузку от деревянного перекрытия и этих конструкций принимают равной не менее 100 кг/м кв.

Определение нагрузки на чердачное перекрытие

Временная эксплуатационная нагрузка может быть разной в зависимости от предназначения и использования чердачного помещения.

  • Если помещение совсем не эксплуатируется, то удельная эксплуатационная нагрузка согласно СНиП принимается не менее 100 кг/м кв. (75 кг х 1,3 — коэфф. надежности ).
    Тогда общая удельная нагрузка на чердачное перекрытие составит 100 + 50= 150 кг/м кв.
  • Для межэтажного перекрытия временная эксплуатационная нагрузка согласно нормативов должна быть не менее 200 кг/м кв (150 кг х1,3).
    Если неотапливаемый чердак должен служить складом не нужных вещей, то он приравнивается к межэтажному перекрытию.
    Общая удельная нагрузка — 250 кг/м кв. (200+50).
  • Если мансардный этаж будет жилым, и применяется стяжка пола (плавающий пол со звукоизоляцией) и легкие межсекционные перегородки, мебель, оборудование и прочее, то соответственно межэтажное перекрытие
    будет с общей удельной нагрузкой 300 кг/м кв. (200 + 100 кг/м кв.).

Определение сечения и шага установки балок

Ранее были определены исходные данные для расчета:
— общая удельная нагрузка на чердачное перекрытие;
— величина пролета между несущими стенами;

Можно воспользоваться таблицами подбора балок для чердачного перекрытия, которые приведены в СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»,

Для не эксплуатируемого чердака предлагается следующее сечение балок перекрытия и шаг их установки в зависимости от величины перекрытия. Но здесь временная эксплуатационная нагрузка принята 35 кг/м кв. – это весьма редкое посещение чердака только одним человеком. При этом обеспечивается прогиб балки не более 1/360 от длины пролета.

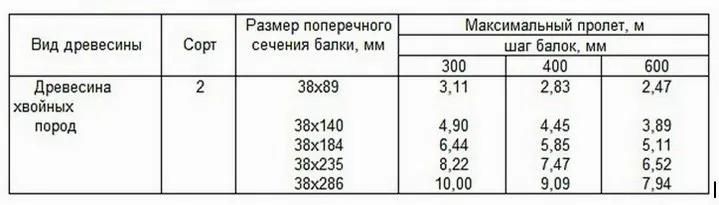

Таблица расчета балок для не эксплуатируемого чердака

Следующая таблица для межэтажных перекрытий с удельной нагрузкой 240 кг/м кв. Максимальный прогиб балки также предусматривается не более 1/360 кг/м кв.

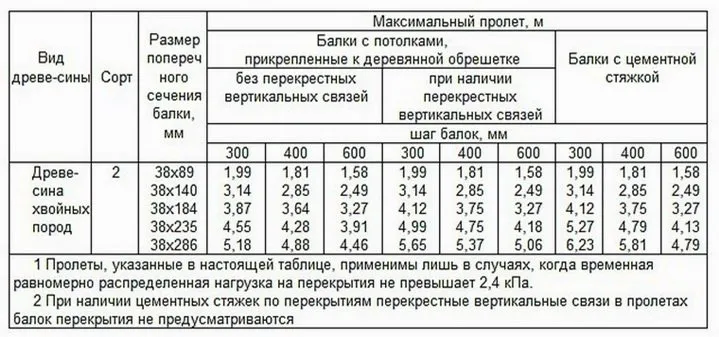

Таблица подбора балок для межэтажного перекрытия

Также для проектирования балок существуют свои методики расчетов, а на любительском уровне применяются различные программы и калькуляторы. Можно ознакомиться: Калькулятор — Как узнать примерные размеры и сечение балок перекрытия для ознакомления

Дополнительно читайте, как делается чердачное перекрытие по деревянным балкам

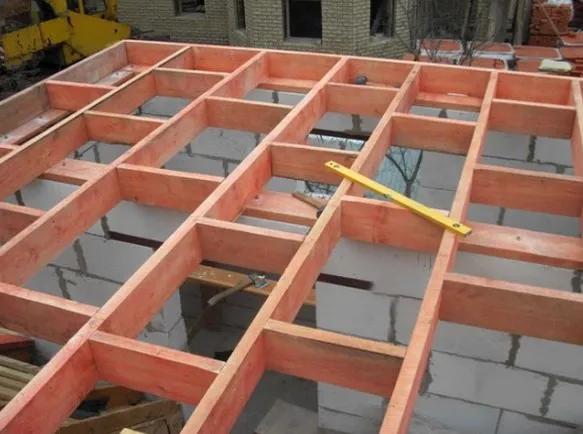

Балки перекрытия скрепленные поперечинами

Какие связи нужно применять между балками из досок

Если в качестве балок используются деревянные доски (не шире 80 мм при высоте до 250 мм), то необходимо предусмотреть меры препятствующие скручиванию балок. Достаточно будет, если доски сверху и снизу будут обшиты (связаны между собой) сплошным настилом из листовых жестких материалов типа ДСП, ЦСП, ОСБ, фанера… толщиной не менее 12 мм, для шага установки балок не более 600 мм.

Стыки обшивки должны располагаться по центру балок. Крепление обшивок осуществляется саморезами с шагом 200 мм на глубину 40 мм.
Как делаются вертикальные связи
В результате будет образован каркас, который не только препятствует скручиванию, но и увеличивает сопротивляемость на прогиб и склонность к вибрации.

С одной стороны также каркас может быть сформирован рейками контробрешетки, которые устанавливаются перпендикулярно к балкам с шагом не более 600 мм и сечением не менее 20Х90 мм. Обрешетка может быть обшита менее жестким материалом – ГВЛ, ГКЛ.

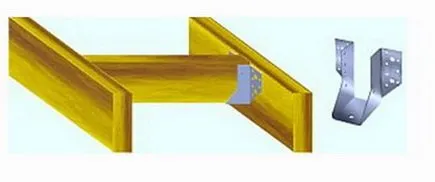

Если верхняя сплошная обшивка балок-досок не предусматривается, а также отсутствует контробрешетка, то упрочнение каркаса осуществляют вертикальными распорками. Они вставляются между балок и крепятся к ним металлическими уголковыми элементами, их сечение от 40Х100 мм. Шаг установки таких связей не более 2,1 метра, но обычно их ставят по местам стыка потолочной обшивки, при этом нижнюю контробрешетку не делают.

При выборе досок для перекрытия следует учитывать, что широкие ровные доски дороже чем узкие (при расчете за 1 м куб).

Высоту доски (высоту балки) нужно подбирать исходя из принятого решения о размещения всего слоя утеплителя и строительстве контрообрешетки.

Шаг балок может быть уменьшен, исходя из целесообразности закрепления обшивки, кратности размеру листов.

Также можно узнать, как спроектировать стропильную систему для дома

Каким утеплителем утеплить чердачное перекрытие?


Для утепления чердачного перекрытия можно использовать различные утеплители в зависимости от требуемой теплоизоляции и доступного бюджета.

Одним из наиболее популярных утеплителей для чердачных перекрытий является минеральная вата. Она доступна в разных формах и может быть легко уложена между балками или на поверхности чердачного перекрытия. Еще один вариант — это эковата, которая изготавливается из органических материалов и является экологически чистым утеплителем. Также можно использовать пенопласт, пенополистирол и другие утеплители, которые легко монтируются и обеспечивают высокую теплоизоляцию.

При выборе утеплителя необходимо учитывать также его толщину и коэффициент теплопроводности, чтобы обеспечить достаточный уровень теплоизоляции. Рекомендуется также учитывать воздухо- и паропроницаемость утеплителя для предотвращения образования конденсата и создания комфортного микроклимата в помещении.
