Кабель ВВГ — расшифровка и применение

Кабель марки ВВГ применяется для транспортировки электроэнергии с напряжением до 1000 вольт и частотой 50 Гц. Установка данного материала допускается в помещениях с влажностью, достигающей 98%, а также возможно его использование наружи, на открытом воздухе. Если рассматривать «ВВГ расшифровка аббревиатуры», то данный кабель имеет указанные характеристики и предназначение.

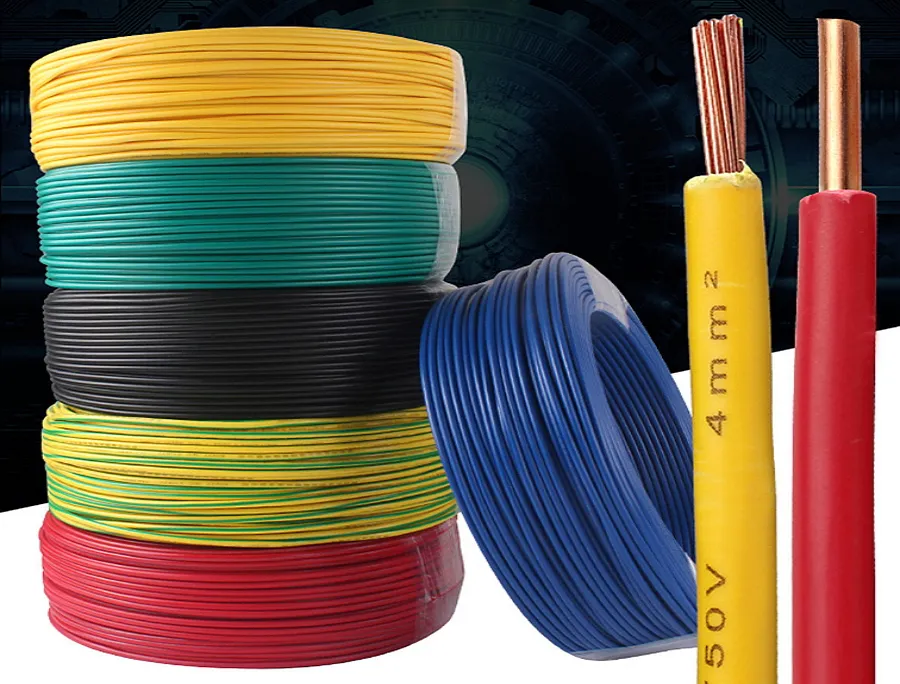

Кабель ввг, разноцветные виды

Кабель ввг, разноцветные виды

Где можно использовать

Широко используются:

  • на электростанциях;
  • на трансформаторных подстанциях;
  • в промышленных предприятиях;
  • в специализированных установках;
  • в административных зданиях;
  • складских, жилых и хозяйственных помещениях.

Применяют кабель силовой ВВГ в качестве электропроводки для обеспечения электропитания:

  • осветительных приборов;
  • водо,- и воздухонагревательных установок, «тёплого пола»;
  • электродвигателей и насосов;
  • холодильного оборудования;
  • кондиционеров;
  • распределительных щитов и розеток.

Допускается монтаж на деревянных и пластиковых основаниях, так как кабеля ввг пнг не поддерживают горение.

Важно! В местах непосредственного контакта с вышеописанными материалами желательна обработка их пожарными антисептиками.

При укладке кабеля и дальнейшей его эксплуатации необходимо избегать механических повреждений. Для этого используют металлические либо пластиковые коробы или рукава.

Расшифровка и виды

Если первые буквы аббревиатуры в названии марки кабеля не начинаются с букв АА (алюминиевая жила с алюминиевой оболочкой) или АС (алюминиевая со свинцовой оболочкой), то расшифровывают это так, что жилы изготовлены из меди. Первая буква В аббревиатуры ВВГ означает, что изоляция жилы изготовлена из винила (может использоваться полихлорвинил или его производные). Вторая буква В означает, что общая оболочка изоляции пучка жил с изоляциями тоже изготовлена из винила. Третья буква Г указывает на отсутствие брони.

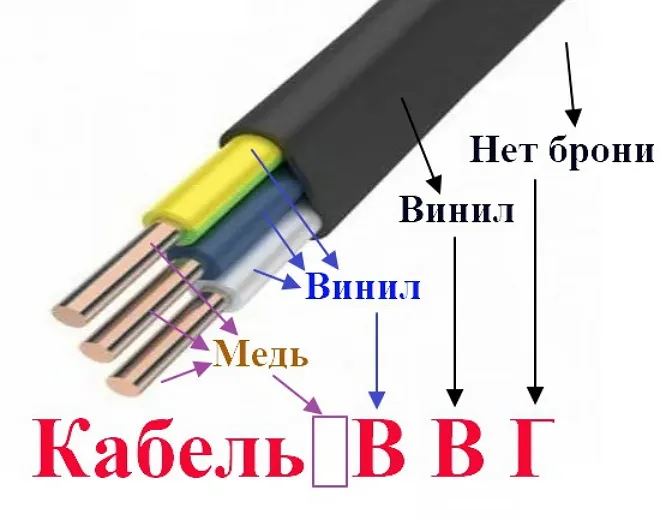

Расшифровка аббревиатуры

Расшифровка аббревиатуры

Обычный ВВГ

Он используется для монтажа электропроводки в блоках, каналах и коллекторах, вахтах и тоннелях, в сухих и полусухих нежарких помещениях с относительной влажностью не более 98%. Возможно также наружное применение на открытом воздухе. В таком случае следует избегать длительного прямого попадания солнечных лучей, при необходимости применить защиту от них. Без дополнительной защиты укладка его под штукатурку нежелательна.

Негорючий ВВГнг

Добавочные буквы «нг» в названии кабеля ввг нг означают расшифровку, что изоляция его не поддерживает горение. Использование его целесообразно там, где он контактирует с  такими материалами, как:

  • изделия из древесины (дерево, вагонка, фанера, ДВП, ДСП);
  • бумага (обои, картон);
  • ткань (шторы, ковры).

Также расшифровка кабеля ввгнг (а) – с повышенной пожаробезопасностью. Степень пожаробезопасности выражается индексами  (а), (в), (с), (d), где начальная буква (а) означает наивысшую категорию, а дальше по убыванию.

Расшифровка маркировки ВВГ нг ls – при пожаре крайне мало образует вредных газов и дыма. ВВГ нг lt имеет изоляцию, которая при принудительном горении не выделяет токсичных веществ и газов, а ВВГ нг hf можно расшифровать – при горении не выделяет коррозионно-активных веществ, галогенов. Чем отличается ВВГ нг frls? Они отличаются тем, что имеют повышенную огнестойкость с низким газообразованием после сгорания изоляции.

Формы выпуска

Если встречается маркировка такого кабеля ввг з, это означает, что пространство между металлической жилой и изоляцией заполнено синтетическим не гидрофобным волокном или порошком. Марка ввгп будет отличаться тем, что имеет плоскую форму.

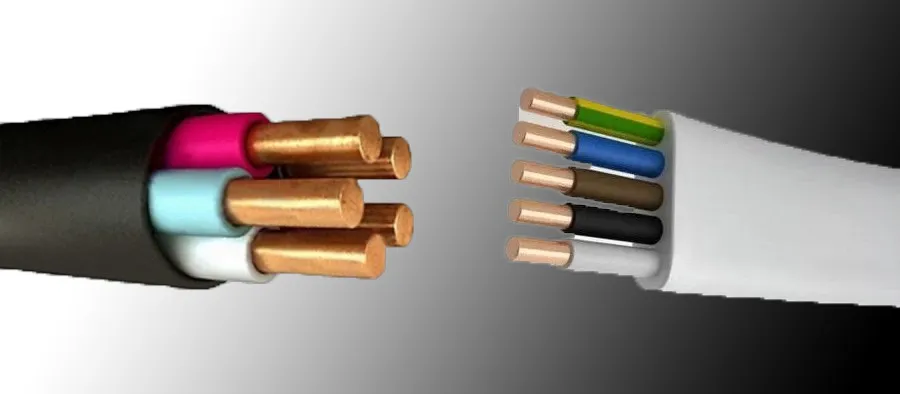

Форма кабелей

Форма кабелей

Форма кабеля зависит от вида и количества жил и бывает:

  • круглой;
  • плоской;
  • треугольной;
  • прямоугольной;
  • пятиугольной.

Трёхжильный кабель ввг может быть круглым, плоским либо треугольным. Разница круглого в том, что жилы могут иметь сегментную форму, состоящую чаще всего из многожильного пучка проводов. Такая форма жил используется у трёх,- либо четырёхжильных кабелей, которые в общем разрезе образуют форму круга, а жилы – форму сегмента. Это позволяет сохранять плотность всего кабеля при остроугольном изгибе, провод не сбиваются в узлы.

Важно! Изгибать кабель ввг можно под окружность, радиусом до 10 раз превышающим радиус самого провода.

Конструктивные особенности

Гибкость многожильного кабеля увеличивается с ростом количества проводов на определённый размер площади сечения, S. Например, кабель, состоящий из 10 жил, общей S = 5 мм², обладает меньшей гибкостью и устойчивостью к изломам, чем 50-ти жильный с таким же сечением. Зато последний быстрее окисляется и подвергается коррозии, что увеличивает внутреннее сопротивление и износ кабеля.

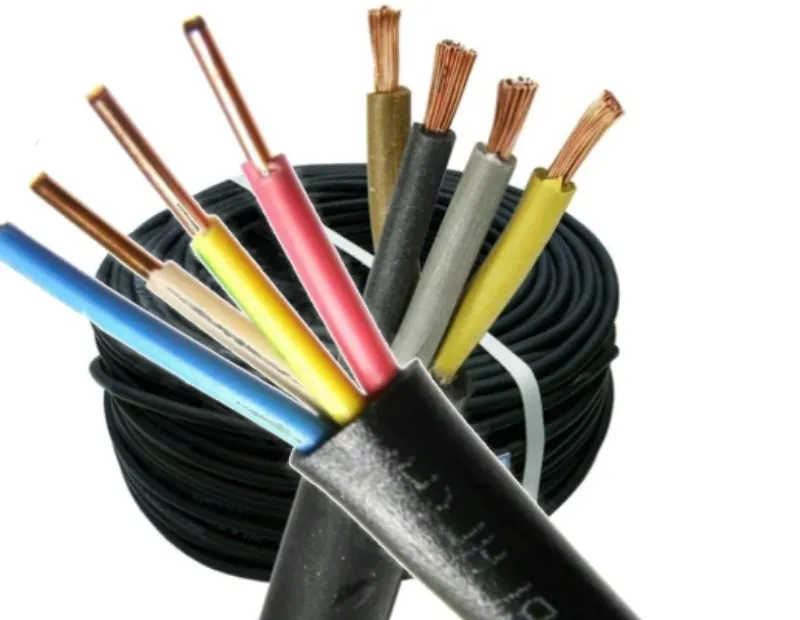

Многожильный и одножильный провода

Многожильный и одножильный провода

Это свойство обязательно учитывают для достижения оптимальных результатов при выборе. Для стационарной проводки лучше использовать кабель с жилами, состоящими из одного токопровода. Если он в процессе эксплуатации будет подвергаться большим изгибам, то лучше использовать многожильный из небольшого количества жил (например, переноски, удлинители).

Плоский кабель чаще используется в качестве силовых проводников. Так как у него провода расположены в ряд, то это уменьшает паразитное влияние между электродами, что ощутимо при больших нагрузках.

Основные параметры

В зависимости от характера использования и условий эксплуатации выбирают кабель по наиболее подходящим параметрам. Они напрямую зависят от свойств и формы материала, из которого он изготовлен.

Одним из важнейших параметров описываемого материала является площадь поперечного сечения жилы. Формулы расчёта изображены на рисунке.

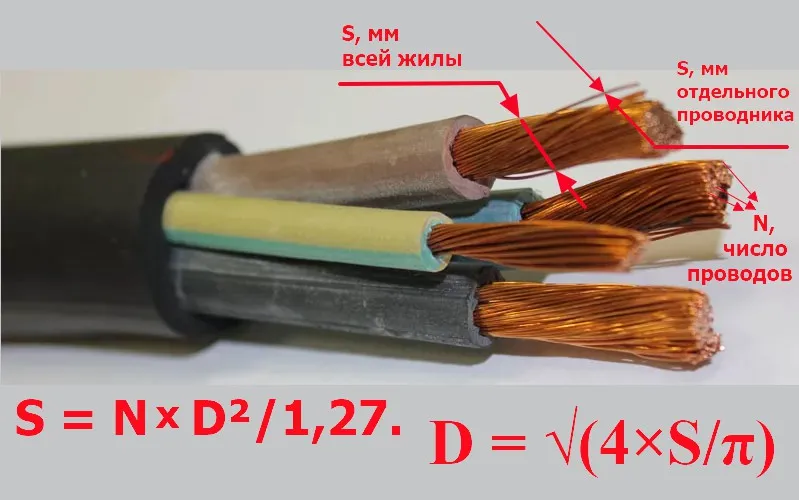

Формула расчёта площади поперечного сечения, где S – площадь поперечного сечения жилы проводника, N – количество проводников в жиле (для многожильных), D – диаметр провода, π – 3,14

Формула расчёта площади поперечного сечения, где S – площадь поперечного сечения жилы проводника, N – количество проводников в жиле (для многожильных), D – диаметр провода, π – 3,14

От площади поперечного сечения зависят удельное сопротивление и, следовательно, предельное значение тока, при котором происходит нагрев проводника. Этот параметр обычно определяют для каждого кабеля индивидуально, так как различные производители могут использовать разные сорта меди. При выборе кабеля ориентируются на такой параметр, как длительно допустимый ток.

Модификации оболочки

Немаловажным параметром являются технические характеристики изоляции, особенности её свойств отражаются в названии товара, технической документации к нему.

От свойств материала оболочки зависят, в основном, температурные характеристики, а также прочность и химическая стойкость изоляции. Если оболочка изделия имеет отличие от стандартов по характеристике изоляции кабеля ввг, то это указывается в документации к нему.

Важно! Производить монтаж необходимо при температуре окружающего воздуха ниже -15°С.

Количество жил и форма кабеля

Кабель ввг п после всех буквенных аббревиатур имеет цифры. Первая, от 2 до 5, означает количество жил, вторая – дробная цифра означает площадь сечения в мм². Если после второй цифры есть знак + и ещё цифра, то это говорит о количестве проводов в жиле и про диаметр этих проводов. Например, описание ВВГнг 5×22+1,2 имеет обозначение, что он негорючий и имеет 5 жил, каждая из которых состоит из 22 проводов, площадью сечения каждого провода 1,2 мм².

У некоторых производителей для экономии меди и удешевления стоимости кабеля жилы могут иметь различное сечение. Нулевая жила, с синим цветом изоляции, имеет меньшую площадь, чем основной проводник (жёлто-зелёная жила), заземления – ещё тоньше. По стандарту соотношение площади сечения S указано в таблице.

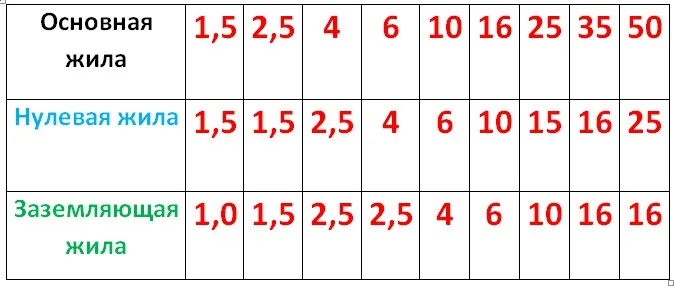

Различие в диаметрах некоторых типов кабелей

Различие в диаметрах некоторых типов кабелей

Длительно допустимый ток

Выбирая необходимый материал, ориентируются на значение максимального тока, при котором будет он эксплуатироваться. Эта величина называется длительно допустимый ток нагрузки. Зависимость тока нагрузки от площади сечения и типа кабеля указана в таблице.

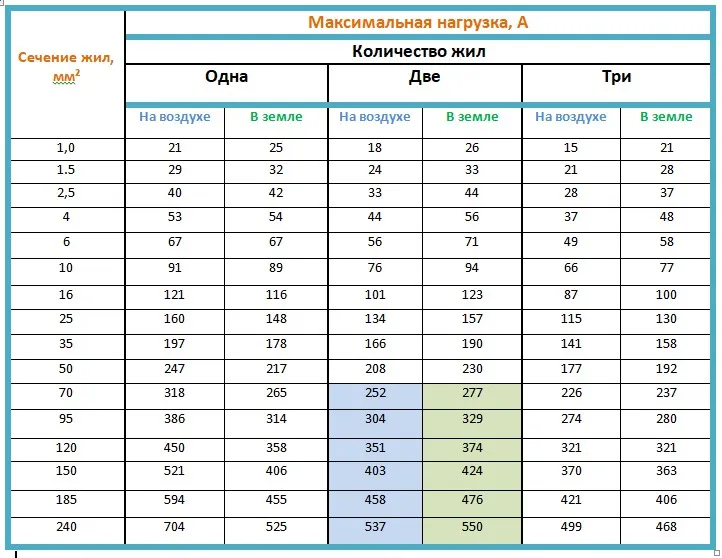

Зависимость максимального тока от S, мм

Зависимость максимального тока от S, мм

Выделенные синим и зелёным цветами поля содержат значения, рассчитанные из степенной зависимости по линии тренда графика в Excel.

Для четырёх или пятижильных кабелей, эксплуатируемых в трёхфазных сетях, значение тока рассчитывают так: для этого умножают величину, указанную для кабеля из 3 жил, на коэффициент 0,93.

Область применения и назначение

Кабель ВВГ применяется для организации бытовой электропроводки, подачи напряжения на объекты электропотребления. Существует два вида кабелей такого типа: напряжением до 660 В и 1 кВ. Простота конструкции и относительная дешевизна позволяют его применение почти во всех случаях бытового использования. Оптимально выгодно использование в жилых помещениях и объектах хозяйственного назначения.

Интересно. Провод ВВГ незначительно дороже аналогов с алюминиевыми жилами, но по качеству и безопасности сильно опережает. Поэтому использование описываемого кабеля значительно увеличит качество и долговечность электропроводки.

Процесс тестирования кабеля ВВГ

Тестирование проводят в течение 10 минут, не меньше, переменным напряжением 50 Гц. Для кабеля, рассчитанного на напряжение:

  • 0,66 кВ – напряжением 3 кВ;
  • 1 кВ – 3,5 кВ.

Полный перечень и особенности тестирования изложены в технической документации к каждой марке кабеля.

Условия эксплуатации и хранения

Стандартные эксплуатационные свойства описываемого кабеля лежат в пределах температур окружающей среды от -50°С до +50°С. При этом он может нагреваться до +70°С, не теряет функциональность при кратковременной перегрузке до +90°С. Повреждение может наступить при нагреве проводников до +160-280°С.

Интересно. Приобретая кабель, лучше сделать предпочтение материалу с последней датой выпуска. Это поможет избежать ухудшения качества из-за возможного ненадлежащего хранения. Особенно это касается многожильных с тонкими проводниками, которые больше подвержены коррозии.

Хранить кабель лучше в таком же температурном диапазоне, как он эксплуатируется, при влажности воздуха до 98%. Он должен быть смотан и увязан в рулон или бухту, уложен на сухое основание. Хранение материала в условиях, близких к предельно допустимым, резко сокращает его срок годности.

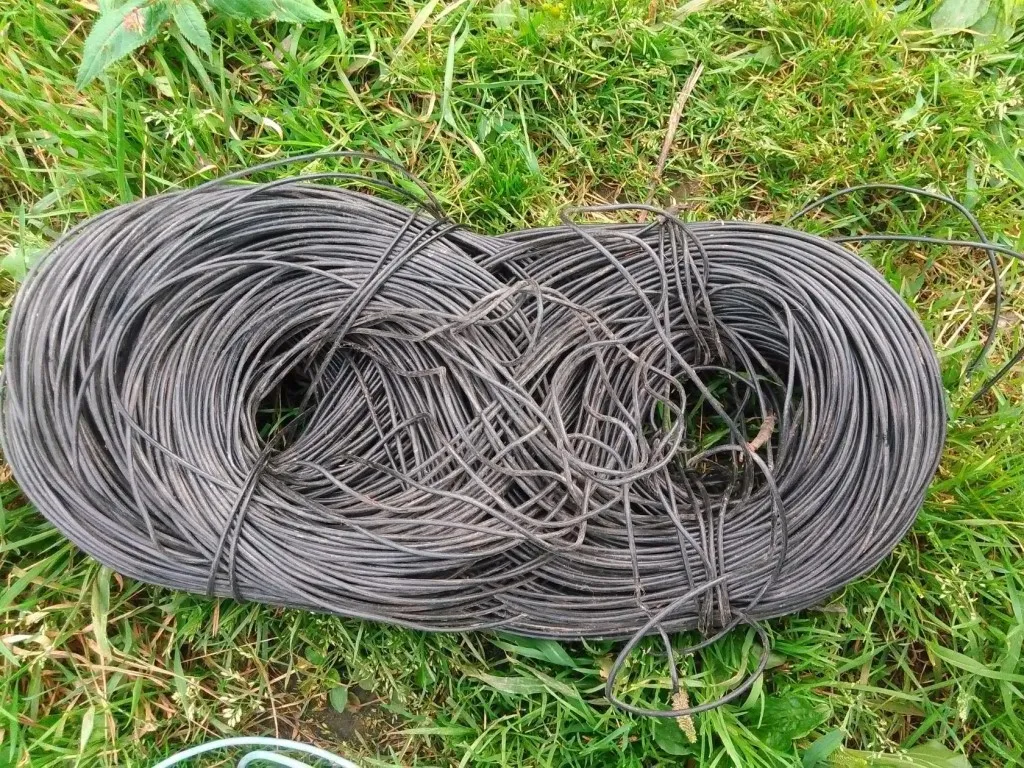

Несмотанный кабель

Несмотанный кабель

Важно! Ненадлежащее хранение размотанного кабеля со случайным попаданием на него влаги и химически активных веществ приводит к очаговым повреждениям. Эксплуатация ранее запутанного в узлы или повреждённого материала коррозией нежелательна. Это может привести к скорейшему выходу его из строя, пожару или повреждению запитываемого им оборудования.

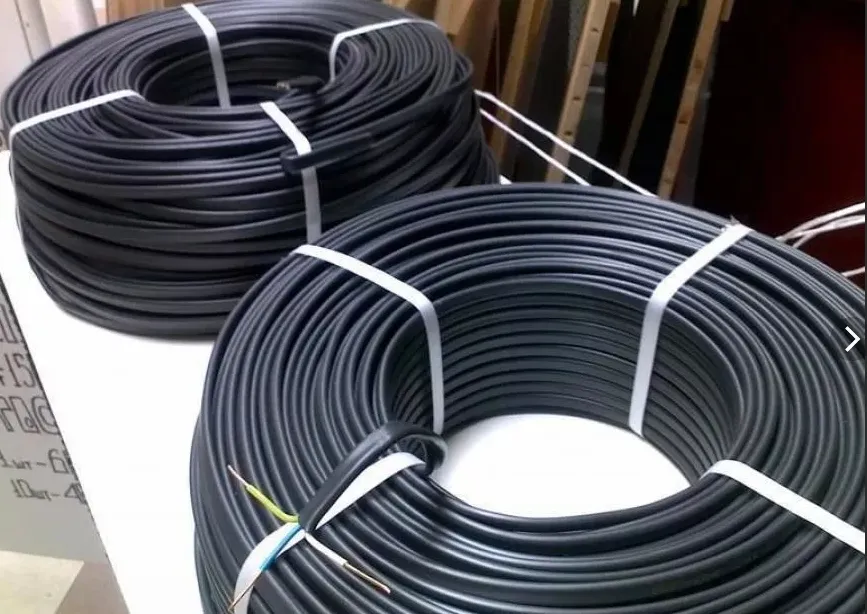

Правильно смотанный материал для хранения

Правильно смотанный материал для хранения

Описанный вид кабелей является самым распространённым среди бытовых пользователей. Сравнительно высокие технические характеристики сочетаются с относительно низкой ценой.
