Стандарт ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ» предоставляет дешифровку для кабелей ВВГ, ВВГнг(А), ВВГнг-LS. Этот стандарт охватывает силовые кабели с пластмассовой изоляцией, предназначенные для передачи и распределения электроэнергии в стационарных установках с номинальным переменным напряжением 0,66; 1 и 3 кВ при частоте 50 Гц. В документе установлены основные требования к структуре и техническим характеристикам кабелей, а также к их работоспособности и методам контроля.

Если необходимо, могу предоставить информацию о «кабеле ВВГ расшифровка».

Провод ввгнг: характеристики и варианты

Общие технические условия»

ГОСТ 31996-2012 распространяется на силовые кабели с пластмассовой изоляцией, предназначенные для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 и 3 кВ номинальной частотой 50 Гц  и устанавливает основные требования к конструкциям и техническим характеристикам кабелей, их эксплуатационные свойства и методы контроля.

Согласно п.4.3 ГОСТ 31996-2012 структура обозначения марок кабелей следующая:

Обозначение марки кабеля формируют в зависимости от конструкции кабеля из букв, приведенных в скобках в 4.1 ГОСТ 31996-2012 в перечислениях а)-ж).

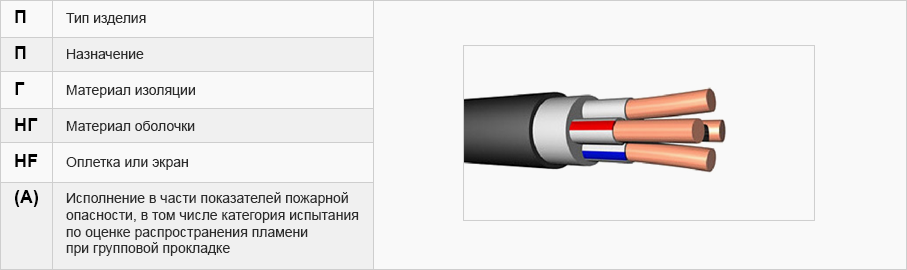

Расшифруем маркировку кабеля ВВГ, ВВГнг(А) и ВВГнг(А)-LS:

Общие признаки для этих кабелей

Согласно п.4.1 а)-д) ГОСТ 31996-2012 общие признаки для этих кабелей ВВГ:

п.4.1 а) по материалу токопроводящих жил: медные токопроводящие жилы (без обозначения);

п.4.1 б) по виду материала изоляции токопроводящих жил: изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В);

п.4.1 в) по наличию и типу брони: небронированные (Г),

п.4.1 г) по виду материала наружной оболочки или защитного шланга: из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности: наружная оболочка (В),

д) по наличию металлического экрана: без экрана (без обозначения);

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS:

е) по исполнению в части показателей пожарной опасности:

  • не распространяющие горение при одиночной прокладке (без обозначения);
  • не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
  • не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

  • круглые (без обозначения);
  • плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

ВВГ это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

ВВГ-Пнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A, плоский

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Кабель ВВГнг(А) — характеристики и

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Тип исполнения кабельного изделия

Класс пожарной опасности

Преимущественная область применения

Без обозначения

О1.8.2.5.4

Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту

нг(А)

П1б.8.2.5.4

Кабель ВВГ – расшифровка и применение
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок

нг(А)-LS

П1б.8.2.2.2

Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Краткая расшифровка маркировки кабелей ВВГ в видеоролике:
