Стены и перегородки. Устройство каркаса.
Часть 10. Стены и перегородки. Устройство каркаса. (раздел 7, п.2.)
7.2.1. Каркас стен (рис. 1) с
В основе его конструкции лежат вертикальные стойки и горизонтальные элементы, такие как верхняя и нижняя обвязки, перемычки над оконами и дверными проемами. Каждая стойка на каждом этаже опирается на нижнюю обвязку стены каркаса, а через элементы перекрытий каркаса переносит нагрузку на верхние обвязки стены каркаса находящегося ниже этажа (каркас типа «платформенный» с этажными стойками). Если интересует вас вопрос о шаге стоек в каркасном доме, то важно понимать, как эта система функционирует.
 |

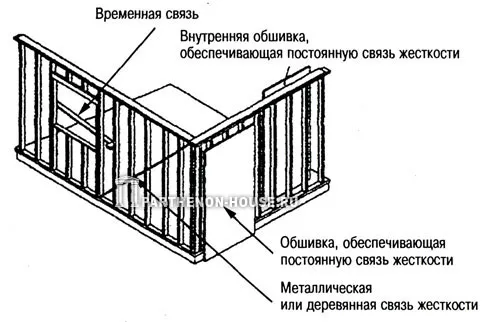

| Рис. 1. Каркас стены |
Обшивки каркаса, если они выполняются из жестких плитных или листовых материалов или из пиломатериалов, обеспечивают жесткость каркаса при восприятии ветровых нагрузок и предотвращают потерю устойчивости стоек. При отсутствии жестких обшивок должны использоваться диагональные связи жесткости или распорки в соответствии с требованиями 7.2.5. Вертикальные и горизонтальные элементы каркаса стен разделяют внутреннее пространство стены на замкнутые ячейки и выполняют функции противопожарных диафрагм.
7.2.2. Элементы каркаса стен должны выполняться из пиломатериалов хвойных пород не ниже 2-го сорта по [ГОСТ 8486-86. Пиломатериалы хвойных пород. Технические условия.] Приведенные в настоящем Своде правил положения относятся к каркасу стен со стойками сплошного прямоугольного сечения. Допускается использование стоек другой конструкции (например, стоек решетчатой конструкции).
7.2.3. Сечение и шаг стоек каркаса стен должны рассчитываться в зависимости от положения стоек по высоте дома и от передаваемой на них нагрузки. При этом должны учитываться размеры пиломатериалов по [ГОСТ 24454-80. Пиломатериалы хвойные. Размеры.] и их прочностные характеристики по [СНиП II-25-80. Деревянные конструкции.] (для древесины хвойных пород 2-го сорта).
Принимаемые без проверочного расчета размеры сечения стоек должны быть не менее, а шаги стоек не более соответствующих размеров, указанных в таблице 1.
Таблица .1. Размеры сечения стоек стен каркасного дома
| Тип стены |
Воспринимаемая нагрузка |
Минимальное сечение стойки,
мм |
Максимальное расстояние между осями стоек,
мм |
Максимальная свободная высота стоек при отсутствии обшивок,
м |
| Внутренняя |
Отсутствует |
38 х 38 |
400 |
2,5 |
| 38 х 89* |
400 |
3,6 |
| От неэксплуатируемого чердака |
38 х 64 |
600 |
3,0 |
| 38 х 64* |
400 |
2,5 |
| 38 х 89 |
600 |
3,6 |
| 38 х 89* |
400 |
2,5 |
| От мансарды с лестницей плюс одно перекрытие |
38 х 89 |
400 |
3,6 |
| От крыши плюс одно перекрытие |
38 х 89 |
400 |
3,6 |
| От чердака плюс два перекрытия |
38 х 89 |
400 |
3,6 |
| От крыши |
38 х 64 |
400 |
2,5 |
| От мансарды с лестницей |
38 х 89 |
600 |
3,6 |
| От чердака плюс одно перекрытие |
38 х 89 |
600 |
3,6 |
| От мансарды плюс два перекрытия |
38 х 89 |
300 |
3,6 |
| От крыши плюс два перекрытия |
64 х 89 |
400 |
3,6 |
| 38 х 140 |
400 |
4,2 |
| От мансарды плюс три перекрытия |
38 х 140 |
300 |
4,2 |
| От крыши плюс три перекрытия |
38 х 140 |
300 |
4,2 |
| Наружная |
От крыши с чердаком |
38 х 64 |
400 |
2,4 |
| 38 х 89 |
600 |
3,0 |
| От крыши с чердаком плюс одно перекрытие |
38 х 89 |
400 |
3,0 |
| 38 х 140 |
600 |
3,0 |
| От крыши с чердаком плюс два перекрытия |
38 х 89 |
300 |
3,0 |
| 64 х 89 |
400 |
3,0 |
| 38 х 140 |
400 |
3,6 |
| От крыши с чердаком плюс три перекрытия |
38 х 140 |
300 |
1,8 |
* Примечание. Данные, приведенные в таблице, установлены с учетом расположения всех стоек, кроме отмеченных звездочкой, длинной стороной сечения перпендикулярно направлению обвязок каркаса. Отмеченные звездочкой стойки допускается располагать длинной стороной вдоль направления обвязок каркаса.
7.2.4.Стойки стен должны быть непрерывными и цельными по всей высоте этажа (кроме стоек у проемов).
7.2.5. В случаях, указанных в 7.2.1, должны предусматриваться связи жесткости.
В наружных стенах в качестве связей жесткости рекомендуется использовать доски сечением не менее 18 х 88 мм, прибиваемые под углом 45° к стойкам в плоскости каркаса на каждом этаже. Эти доски должны врезаться в стойки таким образом, чтобы не препятствовать креплению обшивок к стойкам. Во внутренних стенах в качестве связей жесткости, предотвращающих потерю устойчивости стоек, могут использоваться деревянные бруски, которые устанавливаются враспор между стойками в середине их высоты и прибиваются к каждой стойке.
7.2.6. Верхние обвязки в несущих стенах должны по высоте состоять, как правило, из двух досок, нижние — из одной доски. На участке стены, включающем перемычку наддверным проемом, допускается иметь верхнюю обвязку из одной доски при условии, что обвязка прибита к перемычке. Верхнюю обвязку из одной доски допускается также использовать в случаях, когда балки перекрытия и стойки каркаса вышележащего этажа или стропила крыши, через которые передается нагрузка на обвязку, опираются на нее в пределах не более 50 мм от грани стоек, на которые опирается обвязка.
7.2.7. Обвязки должны быть выполнены из досок толщиной не менее 38 мм. Ширина обвязки должна приниматься не менее высоты сечения стоек. Во внутренних стенах, в которых стойки расположены непосредственно над балками перекрытия, допускается применять нижнюю обвязку толщиной 18 мм.
7.2.8. В наружных стенах нижняя обвязка может выступать за пределы опоры (например, над стеной подвала), но не более чем на одну треть своей ширины.
7.2.9. Нижняя доска верхней обвязки прибивается к каждой стойке. Стыки отдельных элементов нижней доски должны располагаться над стойками. Верхняя доска верхней обвязки прибивается к нижней доске таким образом, чтобы стыки в ней были смещены по отношению к стыкам в нижней обвязке на расстояние, равное одному шагу стоек.
7.2.10. В углах и пересечениях стен и перегородок нижние доски верхних обвязок должны соединяться встык, а верхние доски верхних обвязок должны перекрывать эти стыки. В случаях, когда невозможно или нецелесообразно выполнить это требование, для соединения нижних досок верхних обвязок в углах и пересечениях следует использовать соединительные накладки из полосы оцинкованной стали размером 75×150 мм, толщиной 0,9 мм, прибиваемые к каждому элементу не менее чем тремя гвоздями длиной 60 мм. Допускается применять другие способы соединения, обеспечивающие не меньшую прочность.
Примечание: Конструкция верхней обвязки каркаса стен связана с принятой технологией производства работ, которая предусматривает сборку стен с верхней обвязкой из одной доски в горизонтальном положении на перекрытии, подъем и установку в проектное положение, затем установку верхней доски верхней обвязки таким образом, чтобы обеспечить жесткость каркаса стены в продольном направлении и в угловых соединениях стен. На следующем этапе на верхнюю обвязку опирают концы балок перекрытия.
7.2.11. Каркас в углах наружных стен рекомендуется устраивать на двух или трех стойках
(см. рис. 2) При соединении на трех стойках дополнительная стойка, устанавливаемая длинной стороной сечения параллельно стене, предназначается для крепления внутренних обшивок стен.
 |
|

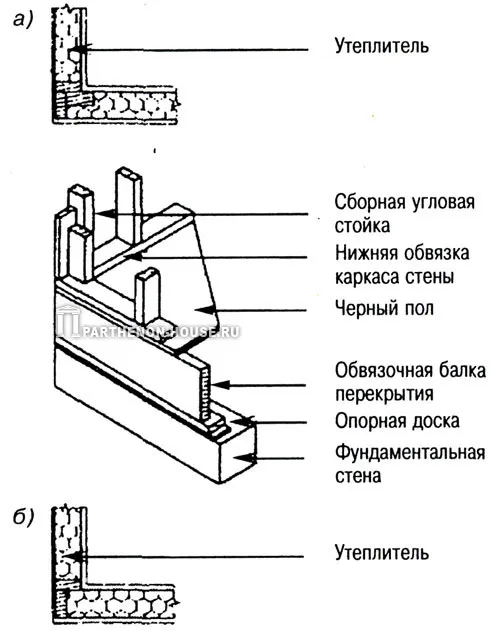

Рис. 2. Угловое соединение несущих стен: а — угловое соединение на трех стойках; б — угловое соединение на двух стойках.
|
7.2.12. Примыкания перегородок к несущим стенам рекомендуется устраивать в соответствии со схемами, приведенными на рисунке 2.
 |
|

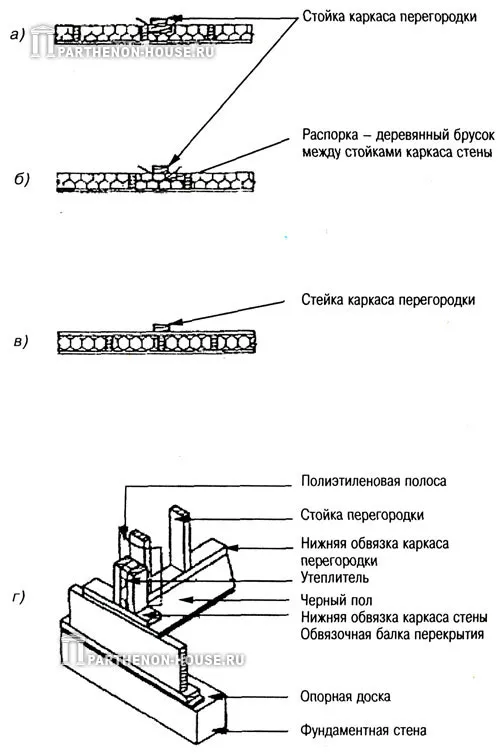

Рис. 3. Варианты примыкания перегородок к наружной стене: а — сборка на двух стойках; б — сборка с использованием распорок; в — сборка на одной стойке после установки внутренней обшивки стены; г — сборка на трех стойках.
|
7.2.13. Стойки с обеих сторон оконных и дверных проемов, как правило, должны быть двойными. При этом внутренние элементы (примыкающие к проему) устанавливаются между нижней обвязкой и перемычкой, а наружные — между нижней и верхней обвязками.
Допускается использование одинарных стоек по сторонам проема в перегородках, а также в несущих стенах при ширине проема, соответствующей расстоянию между стойками или меньше этого расстояния; при этом два проема не должны находиться в смежных пространствах между стойками.
7.2.14. Перемычки должны состоять, как правило, из двух досок, поставленных на ребро и соединенных в один элемент гвоздями. Толщина перемычки должна быть равна ширине стоек, обрамляющих проем. При необходимости для обеспечения требуемой толщины перемычки между двумя ее досками могут быть вставлены прокладки (деревянные или из жесткого утеплителя). Крепление перемычек — гвоздями через стойки в торец.
7.2.15. Пролеты и размеры по высоте сечения деревянных перемычек должны определяться расчетом. В случаях, когда пролеты балок перекрытия не превышают 4,9 м, а пролеты стропильных ферм не превышают 9,8 м, допускается принимать пролеты и предельные размеры сечения для перемычек в несущих стенах по приложению Б (табл. Б.12-Б.14). При применении в несущих стенах стоек сечением, меньшим чем 38×89 мм, можно принимать максимальные значения пролетов по упомянутым таблицам при условии, что длина перемычек не превышает 2,25 м, а минимальная высота их сечения не менее чем на 50 мм превышает указанную в этих таблицах.
7.2.16. Устройство гвоздевых соединений элементов каркаса стен должно соответствовать таблице 2.
Таблица .2. Гвоздевые соединения элементов каркаса
| Крепление |
Минимальная длина гвоздей,
мм |
Минимальное количество гвоздей или максимальное расстояние между гвоздями |
| Стойка к обвязкам, каждый конец, прямо (через нижнюю доску верхней обвязки) или вкосую (к нижней обвязке) |
60 |
4 |
| или 80 |
2 |
| Стойки друг к другу (сдвоенные стойки у проемов, стойки в углах и примыканиях стен и перегородок) |
80 |
750 мм |
| Сдвоенная верхняя обвязка стены |
80 |
600 мм |
| Нижняя обвязка стены к балкам или распоркам (наружные стены) |
80 |
400 мм |
| Внутренние стены к каркасу или черному полу |
80 |
600 мм |
| Перемычка в перегородке к стойкам |
80 |
2 |
| Перемычка в несущей стене к стойкам |
80 |
По два на каждом конце |
7.2.17. Стойки и верхние обвязки каркаса стен при необходимости можно пропиливать, прорезать, просверливать, но таким образом, чтобы при этом неповрежденная часть сечения составляла не менее:
— двух третей толщины сечения для несущей стойки или 40 мм для ненесущей стойки;
— 50 мм по ширине обвязки.
При большем ослаблении сечения элементов каркаса необходимо их дополнительное усиление.
7.2.18. В каркасе стен должны быть предусмотрены детали для крепления внутренней обшивки стен и подшивки потолка. Пример устройства таких деталей приведен на рисунке 4.
 |

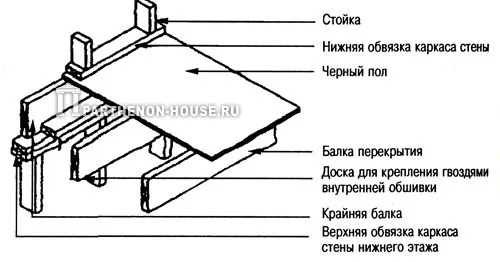

| Рис. 4. Деталь установки доски для крепления внутренней обшивки. |
Приложение Б.12. — Б.14
Таблица Б.12. Максимальные пролеты перемычек из древесины хвойных пород 2-го сорта. Каркас без жесткой обшивки.
| Нагрузка на стену |
Размер сечения перемычки,
мм |
Максимальный пролет,
м |
| Наружные стены |
Внутренние стены |
Расчетная стеновая нагрузка,
кПа |
| 1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
| Неэксплуатируемый чердак и чердачное перекрытие |
2 х (38 х 89) |
— |
— |
— |
— |
— |
1,27 |
| 2 х (38 х 140) |
— |
— |
— |
— |
— |
1,99 |
| 2 х (38 х 184) |
— |
— |
— |
— |
— |
2,51 |
| 2 х (38 х 235) |
— |
— |
— |
— |
— |
3,07 |
| 2 х (38 х 286) |
— |
— |
— |
— |
— |
3,57 |
| Крыша и чердачное перекрытие |
2 х (38 х 89) |
1,27 |
1,11 |
1,01 |
0,93 |
0,87 |
0,93 |
| 2 х (38 х 140) |
1,93 |
1,66 |
1,48 |
1,35 |
1,25 |
1,35 |
| 2 х (38 х 184) |
2,35 |
2,02 |
1,80 |
1,64 |
1,52 |
1,64 |
| 2 х (38 х 235) |
2,88 |
2,47 |
2,20 |
2,01 |
1,84 |
2,01 |
| 2 х (38 х 286) |
3,34 |
2,87 |
2,56 |
2,33 |
2,09 |
2,33 |
| Крыша, чердачное перекрытие и один этаж |
2 х (38 х 89) |
1,05 |
0,96 |
0,89 |
0,84 |
0,79 |
0,74 |
| 2 х (38 х 140) |
1,49 |
1,37 |
1,27 |
1,19 |
1,13 |
1,02 |
| 2 х (38 х 184) |
1,82 |
1,67 |
1,55 |
1,44 |
1,33 |
1,20 |
| 2 х (38 х 235) |
2,22 |
2,04 |
1,89 |
1,73 |
1,59 |
1,45 |
| 2 х (38 х 286) |
2,58 |
2,36 |
2,15 |
1,96 |
1,81 |
1,66 |
| Крыша, чердачное перекрытие и два этажа |
2 х (38 х 89) |
0,94 |
0,88 |
0,83 |
0,79 |
0,76 |
0,64 |
| 2 х (38 х 140) |
1,34 |
1,26 |
1,19 |
1,13 |
1,06 |
0,88 |
| 2 х (38 х 184) |
1,63 |
1,53 |
1,44 |
1,33 |
1,25 |
1,05 |
| 2 х (38 х 235) |
1,99 |
1,87 |
1,72 |
1,60 |
1,50 |
1,27 |
| 2 х (38 х 286) |
2,31 |
2,12 |
1,96 |
1,82 |
1,71 |
1,45 |
| Крыша, чердачное перекрытие и три этажа |
2 х (38 х 89) |
0,88 |
0,83 |
0,80 |
0,77 |
0,74 |
0,59 |
| 2 х (38 х 140) |
1,25 |
1,19 |
1,14 |
1,08 |
1,02 |
0,81 |
| 2 х (38 х 184) |
1,52 |
1,44 |
1,35 |
1,27 |
1,21 |
0,97 |
| 2 х (38 х 235) |
1,86 |
1,73 |
1,62 |
1,53 |
1,45 |
1,17 |
| 2 х (38 х 286) |
2,11 |
1,96 |
1,84 |
1,74 |
1,66 |
1,30 |
Примечания:
1. Пролеты рассчитывают, основываясь на максимальной ширине грузовой площади 4,9 м для балки или стропила и 9,8 м для фермы.
2. Если балки перекрытий перекрывают пролет на всю ширину здания без опоры, пролеты перемычек должны быть уменьшены:
— на 15 % в графе «Крыша, чердачное перекрытие и один этаж»,
— на 20 % в графе «Крыша, чердачное перекрытие и два этажа»
— на 25 % в графе «Крыша, чердачное перекрытие и три этажа».
3 Для концов перемычек, полностью опирающихся на стены, предусматривают опорную поверхность не менее 38 мм для перемычек пролетом не более 3 м и не менее 76 мм для перемычек пролетом более 3 м.
4 Вместо двух досок толщиной 38 мм можно использовать один брус толщиной 89 мм.
5 Пролеты по данной таблице применимы лишь в случаях, когда равномерно распределяемая временная нагрузка на перекрытия не превышает 2,4 кПа.
Таблица Б.13. Максимальные пролеты перемычек из древесины хвойных пород 2-го сорта. Каркас c жесткой обшивкой.
| Опора для перемычки |
Размер сечения перемычки,
мм |
Максимальный пролет,
м |
| Наружные стены |
Расчетная стеновая нагрузка,
кПа |
| 1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
| Крыша и чердачное перекрытие |
2 х (38 х 89) |
1,40 |
1,23 |
1,11 |
1,03 |
0,97 |
| 2 х (38 х 140) |
2,21 |
1,93 |
1,73 |
1,57 |
1,45 |
| 2 х (38 х 184) |
2,75 |
2,36 |
2,10 |
1,92 |
1,77 |
| 2 х (38 х 235) |
3,36 |
2,89 |
2,57 |
2,34 |
2,16 |
| 2 х (38 х 286) |
3,90 |
3,35 |
2,99 |
2,72 |
2,51 |
| Крыша, чердачное перекрытие и один этаж |
2 х (38 х 89) |
1,16 |
1,08 |
1,01 |
0,96 |
0,92 |
| 2 х (38 х 140) |
1,74 |
1,60 |
1,48 |
1,39 |
1,32 |
| 2 х (38 х 184) |
2,12 |
1,95 |
1,81 |
1,69 |
1,60 |
| 2 х (38 х 235) |
2,59 |
2,38 |
2,21 |
2,07 |
1,93 |
| 2 х (38 х 286) |
3,01 |
2,76 |
2,56 |
2,38 |
2,19 |
| Крыша, чердачное перекрытие и два этажа |
2 х (38 х 89) |
1,09 |
1,03 |
0,97 |
0,92 |
0,88 |
| 2 х (38 х 140) |
1,56 |
1,47 |
1,39 |
1,32 |
1,26 |
| 2 х (38 х 184) |
1,90 |
1,79 |
1,69 |
1,61 |
1,51 |
| 2 х (38 х 235) |
2,33 |
2,19 |
2,07 |
1,94 |
1,81 |
| 2 х (38 х 286) |
2,70 |
2,54 |
2,37 |
2,20 |
2,05 |
| Крыша, чердачное перекрытие и три этажа |
2 х (38 х 89) |
1,02 |
0,97 |
0,93 |
0,89 |
0,86 |
| 2 х (38 х 140) |
1,46 |
1,39 |
1,33 |
1,28 |
1,23 |
| 2 х (38 х 184) |
1,78 |
1,69 |
1,62 |
1,54 |
1,46 |
| 2 х (38 х 235) |
2,17 |
2,07 |
1,96 |
1,84 |
1,74 |
| 2 х (38 х 286) |
2,52 |
2,38 |
2,22 |
2,09 |
1,98 |
Примечания:
1. Конструкционная обшивка минимальной толщиной 9,5 мм должна крепиться не менее чем двумя рядами крепежных деталей к наружной поверхности перемычки и одним рядом крепежных деталей к верхней части стоек деревянного каркаса.
2. Пролеты рассчитаны, основываясь на максимальной ширине грузовой площади 4,9 м для балки или стропила и 9,8 м для фермы. Пролеты могут быть увеличены на 5% при ширине грузовой площади более 4,3 м и на 10% при ширине грузовой площади не более 3,7 м.
3. Если балки перекрытий перекрывают пролет на всю ширину здания без опоры, пролеты перемычек должны быть уменьшены:
— на 15 % в графе «Крыша, чердачное перекрытие и один этаж»,
— на 20 % в графе «Крыша, чердачное перекрытие и два этажа»
— на 25 % в графе «Крыша, чердачное перекрытие и три этажа».
4. Для концов перемычек, полностью опирающихся на стены, предусматривают опорную поверхность не менее 38 мм для перемычек пролетом не более 3 м и не менее 76 мм для перемычек пролетом более 3 м.
5. Вместо двух досок толщиной 38 мм можно использовать один брус толщиной 89 мм.
6. Пролеты по данной таблице применимы лишь в случаях, когда равномерно распределяемая временная нагрузка на перекрытия не превышает 2,4 кПа.
Таблица Б.14. Максимальные пролеты перемычек составного сечения. Нагрузка только от крыши и чердачного перекрытия.
| Вид древесины |
Размер сечения перемычки,
мм |
Максимальный пролет,
м |
Расчетная стеновая нагрузка,
кПа |
| 1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
| Древесина хвойных пород 2-го сорта |
3 х (38 х 184) |
3,00 |
2,58 |
2,30 |
2,09 |
1,93 |
| 4 х (38 х 184) |
3,30 |
2,88 |
2,62 |
2,42 |
2,23 |
| 5 х (38 х 184) |
3,55 |
3,10 |
2,82 |
2,62 |
2,46 |
| 3 х (38 х 235) |
3,67 |
3,15 |
2,81 |
2,56 |
2,36 |
| 4 х (38 х 235) |
4,21 |
3,64 |
3,24 |
2,95 |
2,73 |
| 5 х (38 х 235) |
4,54 |
3,96 |
3,60 |
3,30 |
3,05 |
| 3 х (38 х 286) |
4,26 |
3,66 |
3,26 |
2,97 |
2,74 |
| 4 х (38 х 286) |
4,92 |
4,23 |
3,76 |
3,43 |
3,17 |
| 5 х (38 х 286) |
5,49 |
4,73 |
4,21 |
3,83 |
3,54 |
|
|
|
|
Новые статьи
о строительстве |
|
|
Получать разрешение на строительство дома больше не нужно
Вступил в силу Закон российской Федерации от 3 августа 2018 года № 340-ФЗ «О внесении изменений в Градостроительный кодекс и отдельные законодательные акты России», согласно которому вводится уведомительный порядок возведения некоторых построек. Получать разрешение на строительство малоэтажных строений, в том числе и домов больше не надо.
Деревянный брусовой дом
Если вы еще не определились, какой хотите построить дом, то мы рекомендуем вам как можно больше читать информационных и обзорных материалов о самых популярных строительных технологиях, которые предлагает индустрия частного домостроения.
Все новости >>
|
|
