Один из ключевых критериев при прокладке современных инженерных коммуникаций разнообразного назначения — это размеры пластиковых труб.

Размеры пластиковых труб

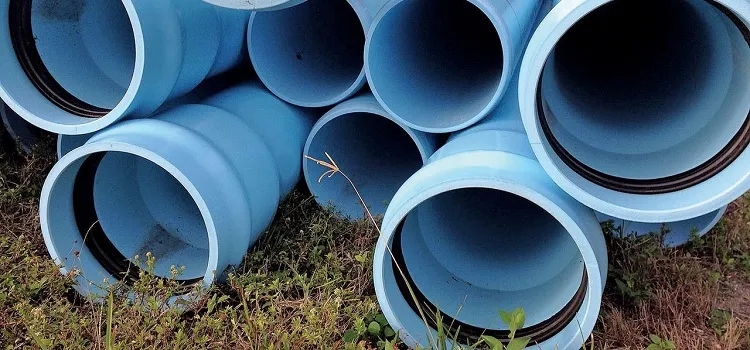

Полимерные трубы бывают самых разных размеров, которые регламентируются соответствующими ГОСТами

Пластиковые трубы для водопровода

Производство и применение регулируется ГОСТами Р 52134-2003 и Р 53630-2009, которыми установлены, помимо прочего, и базовые размеры. Величина наружного диаметра находится в диапазоне от 10 до 1600 мм, включающем 34 типоразмера.

Подбирая изделия необходимого размера для обустройства водопроводной системы, оперируют понятиями:

  • внутреннего диаметра. Его величина должна быть одинаковой и для подлежащих соединению труб, и для используемых с этой целью фитингов;
  • диаметра условного прохода;
  • толщины стенки;
  • длины.

Правильно подобрав диаметр пластиковых труб для водопроводной сети, удается избежать малоприятных последствий с возникновением неполадок и постоянного шума.

Длина водопроводной коммуникации влияет на величину диаметра используемых элементов:

  1. Менее десяти метров – подходят 20 мм трубы.
  2. До тридцати метров – 25 мм.
  3. Свыше тридцати метров – 32 мм.

Важно! Для бытового водоснабжения, как правило, пользуются стандартными 4-метровыми отрезками.

Размеры пластиковых труб

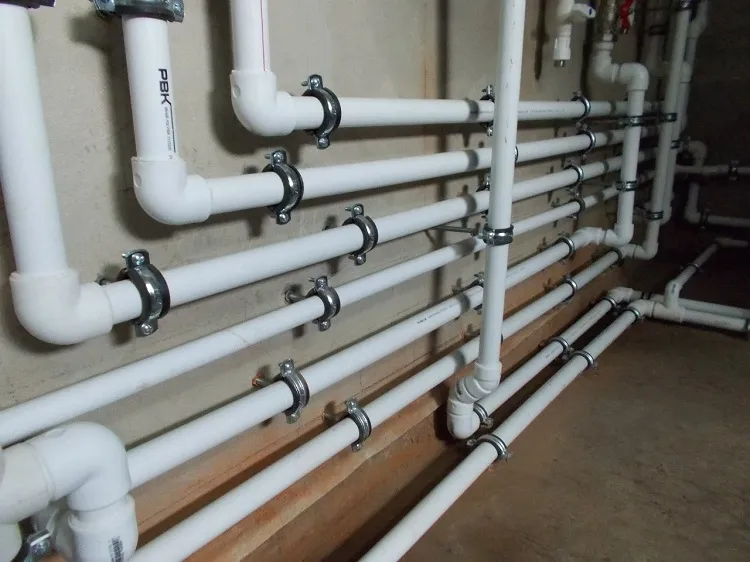

Для основного водопровода, к которому подключаются потребители, применяются трубы самого большого диаметра

При большем количестве потребителей придется устанавливать трубы большего диаметра, с высоким значением пропускной способности. Обычным краном за минуту пропускается до пяти литров воды, а 32 мм труба прогоняет за это время в десять раз больше.

В сложных профессиональных технических расчетах подбор диаметра труб для водопровода ведется с учетом:

  • его протяженности;
  • количества соединений и поворотов;
  • величины напора.

Если подходит к проблеме упрощенно, то желательно придерживаться таких правил:

  • значение диаметра должно возрастать при усложнении конструкции инженерной коммуникации и возрастании количества потребителей;
  • для горячей воды требуются изделия с утолщенными стенками.

Обратите внимание! Для стояка, как правило, подбираются, 25 мм трубы, для прочих линий – 10 и 15 мм.

Пластиковые трубы для канализации

Применение пластиковых изделий при обустройстве канализационных сетей вызвано несколькими значительными преимуществами, объясняющими такое предпочтение:

  • устойчивостью к воздействию агрессивных кислот, растворителей и щелочных растворов;
  • прочностью, позволяющей использование на достаточно значительной глубине, под 16-метровым слоем грунта;
  • малой шероховатостью внутренней поверхности, обеспечивающей повышенную пропускную способность и не склонную к зарастанию, образованию засоров;
  • незначительным весом – метровый отрезок 110 мм трубы весит всего полтора килограмма;
  • невысокой стоимостью;
  • простотой монтажа.

Размеры пластиковых труб

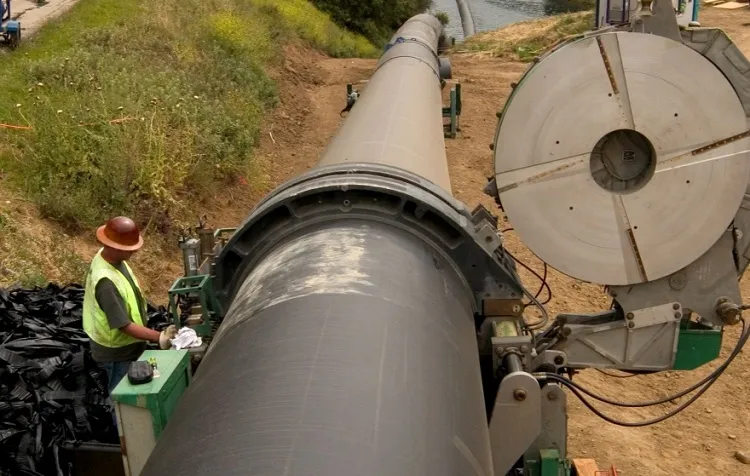

Трубы для подземной канализации, пропускающей большой объем стоков, должны быть с толстыми стенками

Независимо от использованного при производстве материала (ПВХ, ПП, ПЭ), размеры стандартизированы, что позволяет свободно сочетать их при прокладке канализационных сетей:

ПВХ.  Производство и применение (для напорных трубопроводов) регулируется ГОСТом Р 51613 – 2000, а также ВСН 48 – 96 (для безнапорных). Напорные изделия выпускаются в тринадцати типоразмерах, сечением от 63 до 315 мм. Безнапорные изделия имеют всего три типоразмера при толщине стенки в 3,2 мм и длине от полуметра до восьми – 50-90-110 мм. Несмотря на значительное разнообразие сортамента ПВХ изделий в канализационных системах преимущественно востребованы только немногие:

  • для промышленных сетей – от 200 мм;
  • при прокладке наружной системы и установке стояка. Установке отвода от унитаза – 110 (100) мм. Это самые ходовые размеры;
  • устраивая отвод от душевой кабины или ванны – 75 мм.

ПП. Производство для внутренних сетей регламентировано ГОСТом 32414-2013 и ТУ 4926-002-88742502-00. Толщину стенки в три-пять миллиметров задают в зависимости от сечения, равного 50, 100, 150 мм. Изделия могут применяться для установки в качестве стояков или отводов от сантехнических устройств. Для наружной канализации выпускаются полипропиленовые изделия диаметром от 110 до 1200 мм.

ПЭ.  Производство и применение регламентируются ГОСТом 22689-2014. Трубы выпускаются в четырех разновидностях – 40, 50, 90, 110 мм. В зависимости от того, использовался в качестве материала полиэтилен высокого или низкого давления, имеются отличия в толщине стенок изделий. Для ПНД она равняется трем миллиметрам, для изделий из ПВД она такая же — при малых значениях сечения и пятимиллиметровая – при больших. Длина отрезков, от двух до девяти метров, возрастает с увеличением диаметра изделия.

Размеры пластиковых труб

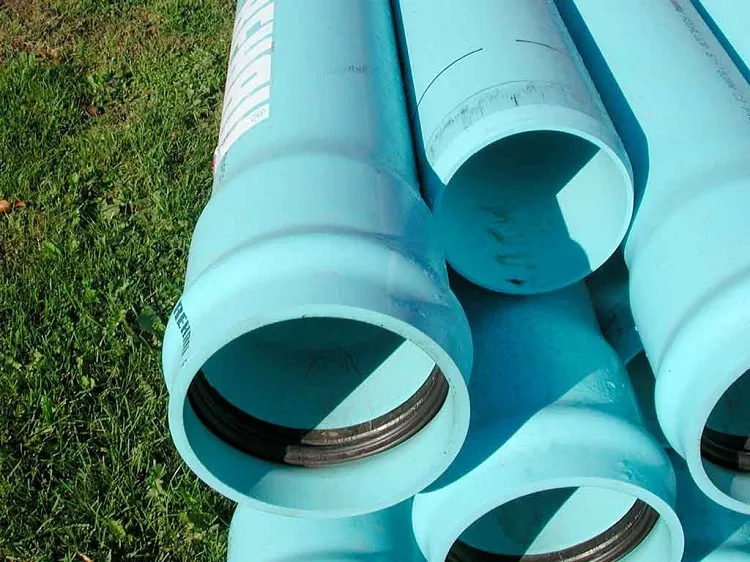

Наружные системы водоотведения монтируются из труб размерами до 160 мм

Для внутренних канализационных сетей рекомендовано использование изделий с такими размерами (в мм):

  • для посудомоечной и стиральной машины – 25;
  • для биде, ванны, душевой кабины, мойки, раковины – 40-50;
  • для комбинированного слива и разводки – 50;
  • для осуществления отводов – 65-75;
  • для стояка, унитаза – 110.

При монтаже внешней канализационной сети рекомендовано применение изделий таких размеров (в мм):

  • для наружного трубопровода – 110-160 (исходя из того, каков объем стоков);
  • при подключении бани, сауны – 150-200;
  • при подключении бассейна – 200-300.

Пластиковые трубы для отопления

Составление корректного проекта отопительной системы из пластиковых труб предполагает особое внимание к подбору правильного диаметра, задающего пропускную способность и объем транспортируемого теплоносителя и прогнозируемый уровень потерь тепла. Уже от пропускной способности зависит, насколько протяженной и разветвленной может стать отопительная система, в каком количестве могут быть установлены отопительные радиаторы.

Полезно знать! Изделия диаметром от 200 мм принято размещать на крупных объектах, где постоянно находится значительное количество людей.

Размеры пластиковых труб

Для отопления берутся трубы малого диаметра, это позволяет экономить энергию

При монтаже системы отопления с принудительной циркуляцией теплоносителя рекомендуется уменьшение сечения труб до минимально возможного значения, что позволяет:

  • сэкономить на нагреве теплоносителя;
  • уменьшить скорость его движения до оптимальной – 0,3-0,7 м/с;
  • упростить монтаж;
  • добиться экономии в целом.

Расчеты необходимого диаметра труб ведутся исходя из условия, что для комфортного обогрева квадратного метра небольшого помещения в доме с потолками не выше трех метров требуется 0,24 кВт. При этом предусматривается установка отопительного радиатора на каждое окно. Воспользовавшись онлайн-калькулятором для отопительной системы в двухтрубном исполнении, видим, что понадобятся изделия с внутренним сечением 8 или 10 мм.

При больших помещениях и высоких потолках применение при прокладке труб слишком малого диаметра скажется в худшую сторону как на эффективности работы системы, так и на уровне исходящего от нее шума.

Рекомендованы следующие значения внешнего диаметра (в мм) для отопительных систем:

  • для теплого водяного пола – 16-18;
  • для труб горячего водоснабжения – 20 (для стояков – 25);
  • для небольших зданий – 20-32.

Размеры пластиковых труб

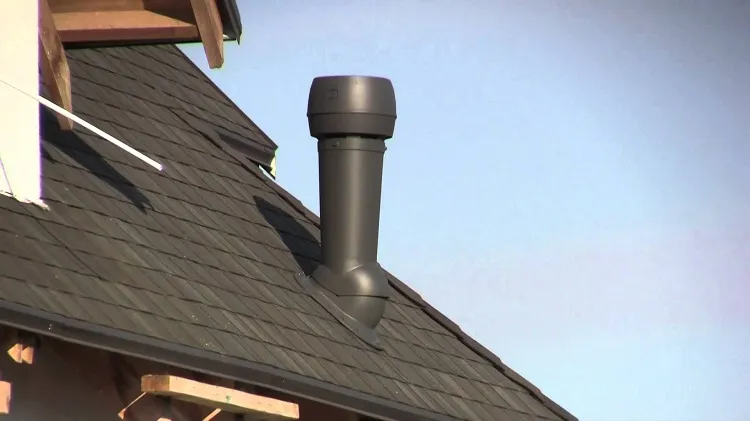

Для вентиляции также можно использовать пластиковые трубы, размер их зависит от типа помещения, его назначения и прочих факторов

Подбор труб для вентиляции

Для обустройства воздуховодов также применяются современные полимерные составляющие. Монтаж такой системы также требует учета размеров пластиковых труб, из которых она будет собрана.

Использование гибких (круглых и прямоугольных) воздуховодов, к примеру, предполагает, что их протяженность не будет превышать 15-20 метров. Напротив, для протяженной вентиляционной трассы желательно воспользоваться трубами круглой формы. Они выпускаются диаметром в 100, 125, 150 мм.

У прямоугольных пластиковых воздуховодов наиболее распространенными являются сечения 60х120, 60х204 мм.

Подбирая трубы необходимого диаметра для вентиляционной системы, можно провести расчеты с помощью доступных онлайн специальных программ и заодно разобраться со всеми прочими параметрами.

Самостоятельно просчитать необходимую величину сечения возможно, прибегнув к формуле S = 2, 778 LV. В ней S как раз и есть искомая величина площади поперечного сечения, измеряемого в см2. L –объем требуемого воздухообмена, который принимается в 60 м3/ч на одного человека или же исчисляется путем умножения объема помещения на коэффициент, установленный для данного их типа (для жилого – 1 или 2, для общественного – 2 или 3). V – скорость, с которой перемещается в вентиляционной системе воздух.

Обратите внимание! Стремление использовать пластиковые трубы диаметром поменьше обернется чрезмерным шумом, который будет издавать вентиляционная система.

В каких бы инженерных коммуникациях не прибегали к использованию пластиковых труб из различных материалов, размеры изделий должны подбираться в соответствии с рекомендациями ГОСТов и технических условий. Корректный подбор диаметра позволяет достичь оптимального функционирования монтируемой системы и надолго забыть о ремонтных работах. Пренебрежение оборачивается ненадлежащей работой, чрезмерным уровнем шума и ускоренным выходом из строя.

Как сделать круг из пластиковой трубы?


Для создания круга из пластиковой трубы вам потребуются следующие инструменты и материалы:

Материалы:

  • Пластиковая труба
  • Клей для пластика
  • Полоски пластика для укрепления
  • Резиновая лента для скрепления

Инструменты:

  • Пила для резки пластиковой трубы
  • Шлифовальная машина для обработки краев трубы
  • Шаблон для рисования круга на трубе
  • Ножницы для резки полосок пластика

Шаг 1: Измерьте и отрежьте пластиковую трубу на нужную длину. Она должна быть достаточно длинной, чтобы создать круг нужного диаметра.

Шаг 2: Используйте шаблон для рисования круга на трубе. Если у вас нет готового шаблона, можно сделать его самостоятельно, используя циркуль и лист бумаги.

Шаг 3: Используя пиру для резки пластиковой трубы, вырежьте круг из трубы вдоль линии, нарисованной на трубе.

Шаг 4: С помощью шлифовальной машины обработайте края трубы, чтобы они были гладкими и ровными.

Шаг 5: Используя полоски пластика, закрепите две части трубы вместе так, чтобы они образовали круг.

Шаг 6: Используя клей для пластика, склейте полоски пластика с трубой.

Шаг 7: После того, как клей высохнет, оберните резиновой лентой круг из пластиковой трубы для дополнительной фиксации.

Таким образом, вы можете создать круг из пластиковой трубы. Этот метод также может быть использован для создания других форм, таких как квадрат или прямоугольник.
