Размеры и вес огнеупорного кирпича — таблицы, характеристики и соответствие ГОСТу

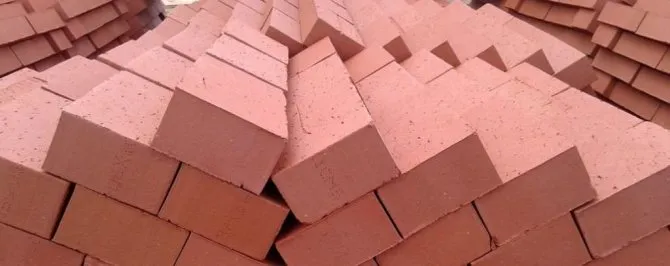

Кирпич является неотъемлемой составляющей практически каждого строительства. Среди наиболее распространенных и хорошо узнаваемых видов — обычный красный кирпич. Но помимо него существует несколько других разновидностей кирпича, которые применяются в специализированных работах.

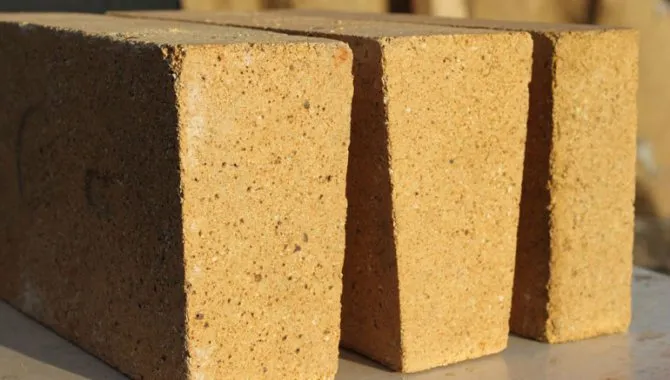

Шамотный кирпич – особый вид кирпича, применяющийся для кладки, подвергающейся воздействию высоких температур. Данный вид с успехом применяют для кладки топок печей, дымовых труб и других конструкций, имеющих прямой контакт с огнем. Благодаря своим огнеупорным свойствам, такой кирпич способен выдержать температуру до 1800°С.

Как делают огнеупорный кирпич. Состав

Производство заключается в обжиге специальной смеси, в среднем на 70% состоящей из каолиновой глины и на 30% из порошка шамота. Пропорции могут меняться в зависимости от вида изготавливаемого шамотного блока. Для придания изделию большей прочности, в смесь могут быть добавлены коксовые или графические примеси.

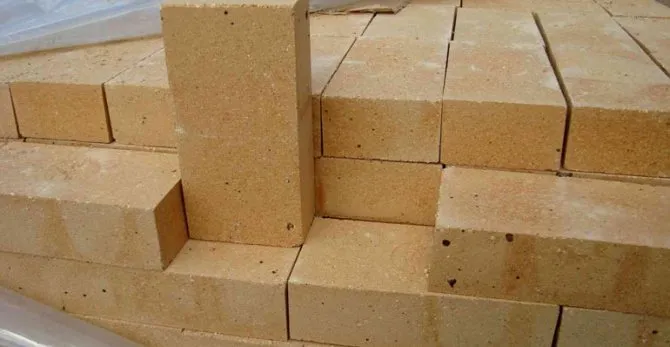

Обжиг производится при строжайшем контроле температурных и временных показателей, что позволяет получить светло-желтый блок с гладкими поверхностями (см.фото).

Для проверки «подлинности» блока можно несильно ударить по нему – если это настоящий шамотный кирпич, при ударе он «отзовется» звонким, слегка металлическим звуком.

Отклонения от технологии обжига недопустимы: если «пережечь» изделие – оно покроется прозрачной пленкой, препятствующей сцеплению с укладочным раствором при кладке.

Критерии выбора

На что обратить внимание частному покупателю, приобретающему изделия для собственного камина:

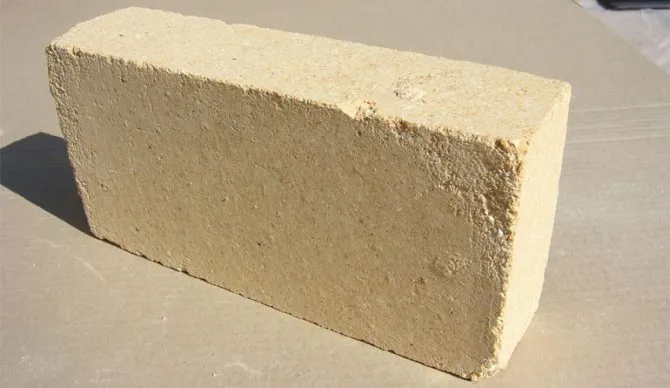

1. Внешний вид. Готовая продукция должна иметь равномерный одинаковый цвет со всех сторон. Для классического шамотного кирпича – это песочно-жёлтые оттенки. Сколы, трещины, «кривобокость» недопустимы. Единственное, когда можно пропустить, это применение для вспомогательных целей, например, сооружение подиума. Отступления по размерам не должны быть более 2 мм. Наличие стекловидной плёнки на поверхности говорит о том, что огнеупор был передержан в печи, и в процессе кладки могут возникнуть проблемы из-за слабой адгезии к раствору.
2. Звук. Кирпич, произведённый по всем нормативам, имеет однородную, без внутренних трещин и посторонних включений структуру. Поэтому, при соударении с металлическим предметом, он издаёт чистый, без посторонних вибраций звук. Глухая или дребезжащая вибрация свидетельствует о нарушении целостности, однородности состава и структуры, наличии внутренних трещин и напряжений, вызванных неправильным отжигом.
3. При рассмотрении расколотого кирпича, видно, что внешняя сторона окрашена более насыщенно, нежели внутренняя. При этом каждый из оттенков для внешней и внутренней стороны, должен иметь одинаковый окрас. Наличие сердцевины, имеющей тёмный цвет, говорит о несоблюдении режимов обжига, – изделие было пережжено.

Маркировка и условные обозначения по ГОСТу

Характеристики шамотных изделий четко регламентируются соответствующей технической документаций – ГОСТ 8691-73 и ГОСТ 390–96. В ГОСТах прописаны все технические характеристики и показатели, которым должны соответствовать шамотные блоки.

Для четкой классификации шамотных кирпичей существует определенная маркировка, отражающая основные характеристики изделия.

Маркировка состоит из 2 или 3 букв и цифр:

• Первой идет буква «Ш», обозначающая принадлежность кирпича к шамотным изделиям.
• Вторая буква символизирует класс огнеупорности блока. Согласно ГОСТу их существует всего три, каждый имеет определенный температурный максимум (см. таблицу ниже). Если вторая буква в маркировке отсутствует – это свидетельствует об изготовлении кирпича не по ГОСТу, а по ТУ – стандартам завода изготовителя.
• Цифра, следующая за буквенным обозначением – геометрические размеры блока. Они фиксированы и определяются ГОСТом .
• Последние буквы в маркировке обозначают аббревиатуру производителя.

Марка огнеупорного изделия	Максимальная температура применения (градусов С)
ШАК, ША	1400
ШБ	1350
ШВ, ШУС	1250
ПБ	1350
ПВ	1250

Выводы

Прежде чем купить огнеупорный материал, ознакомитесь с его основными характеристиками, габаритами, что отличаются от параметров керамического, силикатного и простого вида.

Строители со стажем применяют для укладки тепловых строений шамот, который состоит из особого сорта сырья глины, обожженного до абсолютной утраты пластичности. Материал хорошо бережет и отдает тепло, выдерживая не стабильные колебания температур без утраты начальных показателей материала.

Несмотря на то, что продукт огнеупорный шамотный дороже от существующих аналогов, материал обладает только положительными особенностями. Чтобы сделать отличный выбор кирпича рекомендуется посоветоваться с мастером, который рассчитает количество необходимого материала.

Размеры и технические характеристики

Показатель	Значение
Огнестойкость, °C
Плотность, кг/м³
Коэффициент теплопроводности, Вт/м °С	0,6
Марка прочности
Марка морозостойкости	15–50
Пористость, %	3-85

Удельная теплоемкость шамотного кирпича равна 833 Дж/(кг·град) при 100°С и 1251 Дж/(кг·град) при 1500°С.

Современные производители предлагают массу разновидностей шамотных блоков, различающихся не только по виду, размеру или весу, но и по классу огнеупорности. Для удобства выбора достаточно знать основные характеристики изделий:

• Размеры. Сегодня производители предлагают широкий «размерный ряд» шамотных блоков. Наиболее популярными считаются кирпичи размеров мм и мм.

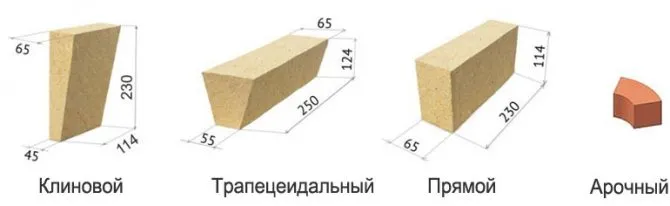

• Форма. Существует несколько типов форм шамотных блоков: стандартный в виде прямоугольника, трапециевидный, арочный или клиновидный.
• Пористость. Этот показатель влияет на время нагрева кирпича и его теплоотдачу. Более пористые изделия быстрее нагреваются и медленнее отдают тепло, но обладают меньшей прочностью. Оптимальным считается показатель с плотностью кг/м.

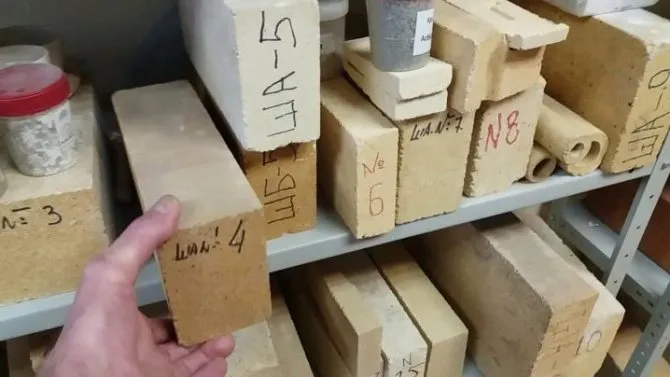

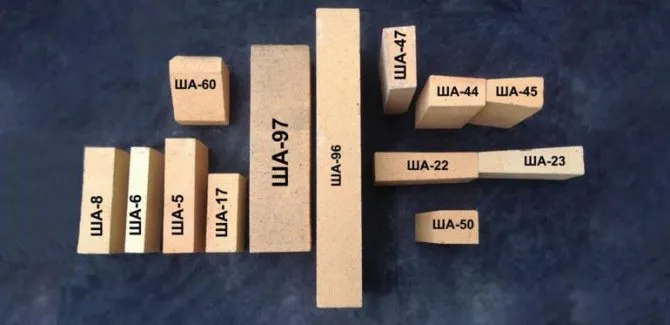

Обозначение, марка	Размеры, мм	Форма
ШБ-5	230 х 114 х 65	прямой
ШБ-6	230 х 114 х 40	прямой (лещадка)
ШБ-8	250 х 124 х 65	прямой
ШБ-9	300 х 150 х 65	прямой
ШБ-22	230 х 114 х 65/55	клин торцовый
ШБ-23	230 х 114 х 65/45	клин торцовый
ШБ-25	250 х 114 х 65/55	клин торцовый
ШБ-44	230 х 114 х 65/55	клин ребровой
ШБ-45	230 х 114 х 65/45	клин ребровой
ШБ-29, 30	300 х 150 х 65/55 (65/45)	клин торцовый
ШБ-47	250 х 114 х 65/55	клин ребровой
ША-5	230 х 114 х 65	прямой
ША-6, ША-14	230 х 114 х 40	прямой
ША-8	250 х 124 х 65	прямой
ША-9	300 х 150 х 65	прямой
ША-22	230 х 114 х 65/55	клин торцовый
ША-23	230 х 114 х 65/45	клин торцовый
ША-25	230 х 114 х 65/45	клин торцовый
ША-29, ША-30	300х150х65/55	клин торцовый
ША-44, ША-45, ША-49	230 х 114 х 65/55 (65/45)	клин ребровый

Преимущества

• повышенная прочность;
• высокая огнестойкость;
• высокая теплоёмкость;
• достаточная устойчивость к разного рода негативным влияниям окружающей среды;
• возможность беспроблемной эксплуатации без деформаций и износа в течение долгих лет;
• благодаря гладкой, плотной поверхности, возможность устройства каминов и печей без последующей отделки.

Вес

Допустимая масса по стандартам – 3,7 кг. В зависимости от пористости и плотности изделия, выполненные по ГОСТу, могут весить от 2,8 до 3,7 кг, а кирпичи, изготовленные по ТУ – до 4,5 кг.

Размер	Вес одного кирпича (кг)	Вес кирпича на поддоне, (кг)/ (Количество штук)	Вес м3 кирпича, (кг)/ (Количество штук)
Одинарный	3,5 — 4	1350-1600 (385-400)	1745-2050 (513)

Что это такое?

Шамотный кирпич характеризуется весьма нехитрым составом, в его основе – измельченный высушенный шамотный порошок, концентрация которого составляет 65-70%. Это вещество производят из простой белой глины, которая подвергается очистке и продолжительному обжигу, благодаря чему проявляет выраженные огнеупорные характеристики. Дополнительно в сырье вводятся коксовые, а также графитовые наполнители и зерна крупнофракционного кварца. Исходные компоненты тщательно перемешиваются, затем формуются и отправляются на обжиг и опрессовку.

Именно особенности обжига и определяют базовые эксплуатационные параметры материала. Длительность запекания материала имеет огромное значение. Так, если сырье передержать в термопечи, то на его поверхности появляется стекловидная пленка. Она довольно прочная и придает материалу особую стойкость к механическим повреждениям, но огнеупорность в то же время падает.

Если же, наоборот, обжиг будет недостаточным, подобный материал станет отлично впитывать и удерживать внутри себя влагу, в связи с чем его прочность будет весьма сомнительной. Самый лучший кирпич для печей и каминов можно получить, только если придерживаться «золотой середины».

Производство шамотного кирпича регламентируется действующими стандартами, при этом его размеры и масса зачастую могут существенно различаться: от 2.5 и до 6 кг, а параметры бывают 230х111х65 мм, а также 300х150х65 и 250х123х65 мм. Помимо этого, изделия различаются особенностями плотности и пористости структуры.

Какой раствор использовать при кладке?

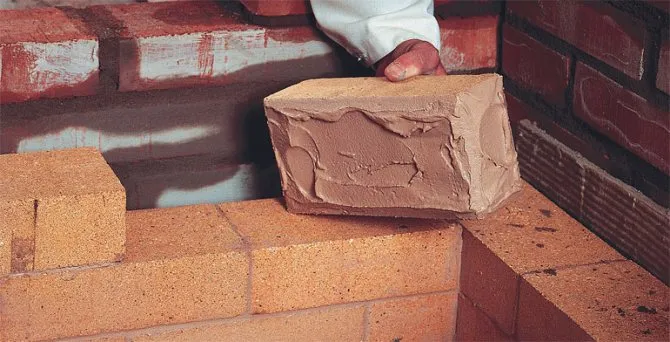

Технология работы с шамотным кирпичом слегка отличается от технологии обычной кладки. Основное различие заключается в используемом для скрепления блоков растворе – для шамотной кладки потребуется специальная огнеупорная смесь, устойчивая к высокому температурному воздействию.

Основой такого раствора станет шамотный мертель – смесь, состоящая из шамотного песка, цемента и молотой огнеупорной глины. При использовании готовой сухой смеси понадобится чистая вода с минимальным количеством солей.

В сухую смесь добавляется вода из расчета 40 кг шамотного мертеля на 100 блоков. Раствор перемешивается до загустения, готовая смесь должна по консистенции напоминать густую сметану. Смешивать лучше всего электродрелью или специальным миксером – это значительно сэкономит время и силы.

После замешивания раствор необходимо оставить на час, затем снова тщательно перемешать. После этого можно приступать к работе.

Область применения

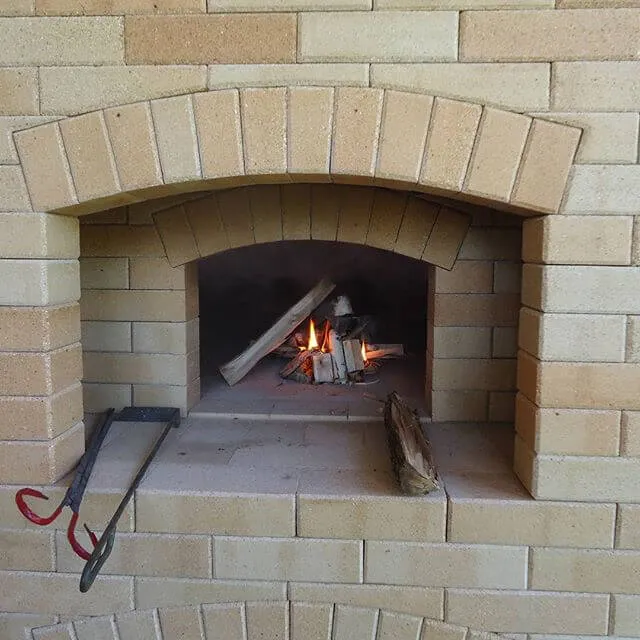

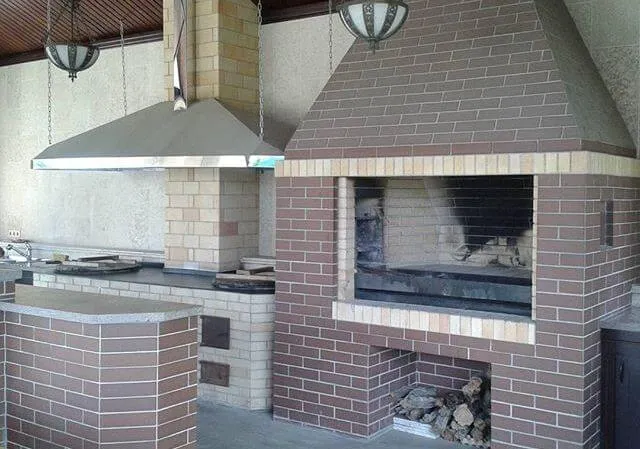

Благодаря своей стойкости к температурным перепадам и воздействию щелочей и химических веществ, шамотный кирпич имеет широкую область применения. Он используется на промышленных предприятиях в установках, выделяющих во время горения активные химические вещества: доменные печи, котлы, топливные камеры.

Раствор, используемый при создании тепловых устройств, тоже имеет большое значение. Обычно для смешивания используют те же составляющие, что применяются в производстве кирпича. Это придает печи высокий уровень термоустойчивости.

Чтобы уложить кирпич шамотный марки ШБ–5 или ШБ–8 используется огнеупорная глина с толченым кирпичом в составе. Полученный раствор называется «Мертель» или «шамотная глина».

Чем резать?

Для изготовления шамотных блоков нестандартных размеров на производствах используются камнерезные станки, обеспечивающие качественную резку в больших объемах и оснащенные системой подачи воды для охлаждения диска и предотвращения появления шамотной пыли.

В домашних условиях камнерезный станок – роскошь. Поэтому, для резки шамотного кирпича потребуется погрузить блок в холодную воду на , а затем резать при помощи обычной болгарки, используя алмазный, отрезной или абразивный диск. Влага, впитавшаяся в кирпич, обеспечит легкую резку и отсутствие пыли. Перед тем как взять в руки болгарку настоятельно рекомендую ознакомиться с этой статьей >>>

Основные виды

Многие изготовители пошли навстречу покупателям и начали выпускать шамотный камень различных видов, отличающихся по форме, весу и размеру, а также по технологиям изготовления и степени пористости. На сегодняшний день на строительном рынке представлены следующие формы шамота:

• прямая;
• арочная;
• трапециевидная;
• клиновидная.

Благодаря этому многообразию форм появилась возможность возводить сооружения со сложной конструкцией.

Выделяют следующие виды шамотного камня с различным процентом пористости:

• ультралегковесные (более 85%);
• легковесные (45-85%);
• повышенные пористые (30-45%);
• среднеплотные (20-30%);
• уплотненные (16-20%);
• плотные (10-16%);
• высокоплотные (3-10%);
• особо плотные (меньше 3%).

Подобные качества дают возможность понять, какую марку лучше выбрать для возведения конкретных сооружений.

Что касается способа формирования кирпичей, выделяют следующие варианты:

• плавленый;
• литой;
• горячепрессованный;
• термопластичный прессованный;
• формованный с использованием пластичного или полусухого метода.

Технологи больших заводов продолжают разрабатывать новые варианты изделий. Они добавляют к составу новые компоненты, которые улучшают его качества. К тому же улучшается технология производства, что дает возможность получать продукцию с необычными свойствами. Так, появился шамот, имеющий способность переносить экстремально низкую температуру.

Производители шамотных кирпичей

Очень часто производители кирпича вместо характеристик ГОСТа используют собственные ТУ (условия производства, разработанные фирмой-изготовителем), что вызывает массу вопросов у покупателей. Поэтому, выбирая кирпич для огнеупорной кладки, лучше ориентироваться на блоки, изготовленные по ГОСТу – так вы гарантированно получите качественные материалы, изготовленные с соблюдением всех стандартов и технологий.

Наиболее известным производителями шамотного кирпича и огнеупоров считаются:

• Сухоложский огнеупорный завод.
• ОАО «Новомосковскогнеупор».
• Боровичский комбинат огнеупоров.
• АО «Снегиревские огнеупоры».
• ОАО «Семилукский огнеупорный завод».

Недостатки

• блоки шамотного кирпича, ввиду своей высокой прочности, чрезвычайно плохо поддаются резке;
• весьма высокая стоимость;
• для укладки нужен специальный раствор;
• кладку конструкций из шамотного кирпича должен выполнять исключительно специалист высокой квалификации.

Способы применения, методы укладки, возможные варианты конструкций, возводимых из шамотного кирпича, отображены на фото и видео материалах. Отличные отзывы как от строителей, так и заказчиков, имеющих опыт эксплуатации и применения сооружений из шамотного кирпича, делают его незаменимым материалом при строительстве различных объектов и конструкций.

Какой кирпич можно использовать в парилке?

При строительстве бани или парной комнаты необходимо использовать кирпич, который имеет высокую теплоизоляционную способность и устойчив к высокой температуре. Например, кирпич из керамического глиняного сырья, глиняный перфорированный кирпич, шамотный кирпич, кирпич из керамических пород и т.д.

Однако, в парной комнате не стоит использовать кирпич из красной глины, так как он может обладать повышенной влагопоглощающей способностью, что может привести к скоплению влаги и появлению плесени. Также не рекомендуется использовать кирпич из газобетона, так как он может быстро разрушиться при высоких температурах.
