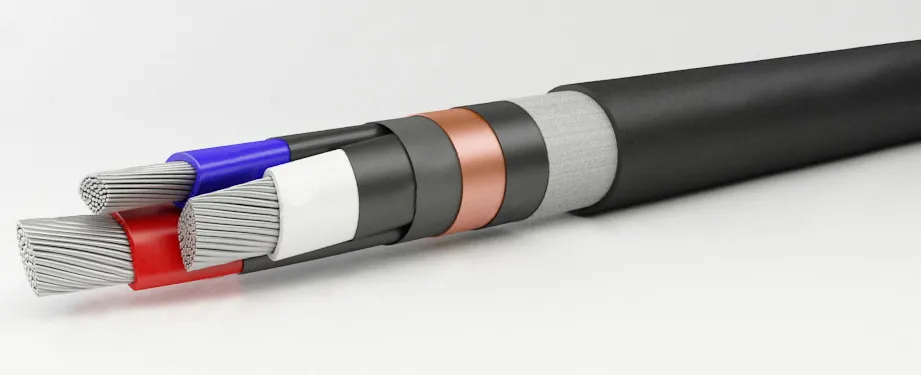

В современной кабельной промышленности имеется огромный выбор разнообразных типов проводов. Каждый из них предназначен для решения конкретных задач. При электромонтаже обычно используют алюминиевые, и, в большинстве случаев, медные провода и кабели.

Статья расскажет об основообразующих типах электропроводки и способах их эксплуатации

1. Кабель ВВГ

Кабель ВВГ

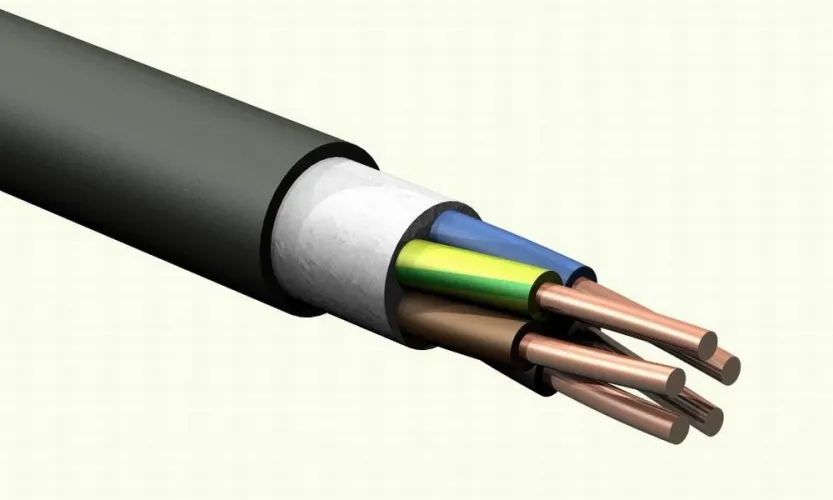

С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи – поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.

Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.

Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом – 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.

Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.

ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.
Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый.
Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.

Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.

2. Кабель NYM

Кабель NYM

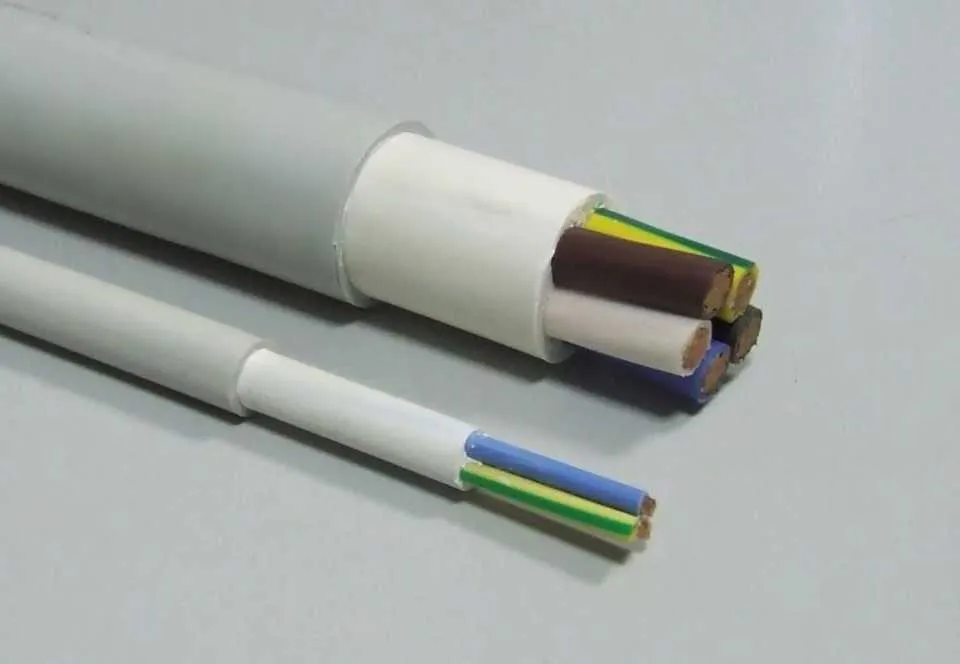

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 – 35 квадратных единиц. – в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве – предел напряжения – 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру.
Монтаж допускает загиб радиуса – не менее 4 диаметров. Идёт бухтами, начиная с 50 метров.
При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

3. Кабель СИП

кабель СИП

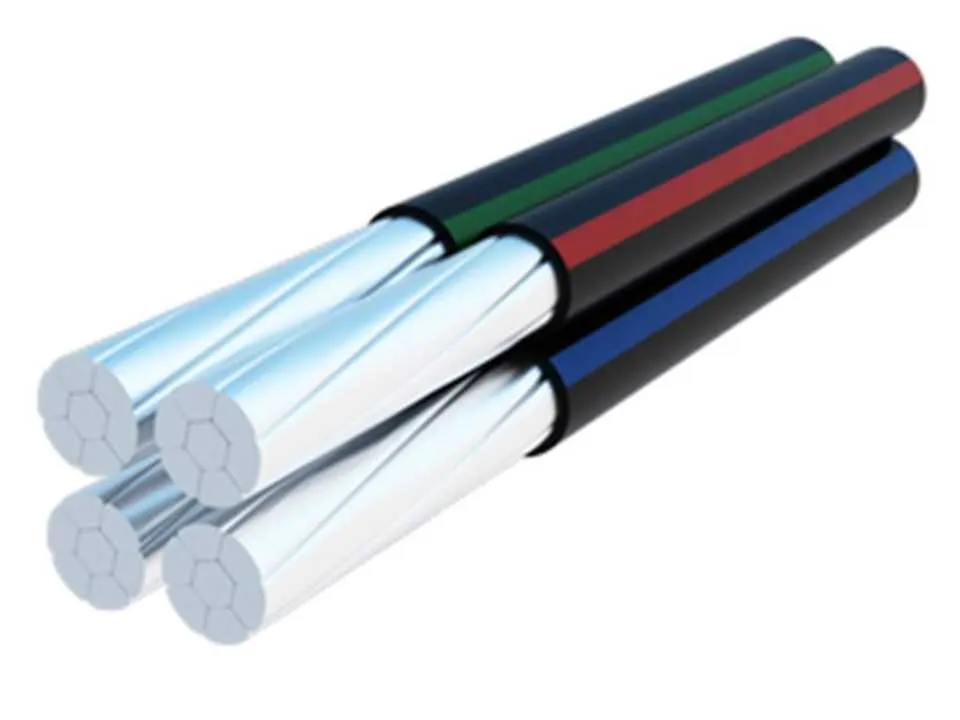

Шифр трактуют как «самонесущий изолированный провод». Он не боится столкновений с механикой. Его изоляция – сшитый полиэтилен, чаще применяется в качестве уличного кабеля для ЛЭП и отдельных ответвлений. Заменяет неизолированные шнуры А и АС.

Сип кабель цена начинается от от 25 руб./м.

Это алюмкабель с отсутствием общей изоляции. Сечение жил – 16 единиц, самое большое – 150 единиц. Маркировка не выдаёт численность жил – есть номенклатурный номер.

СИП-1 – это подводка из 2 жил, одна – нулевая несущая. Вариант со 2 по 4 – жилы с единичной нулевой несущей. Образец-4 состоит из 4 токоведущих прутов.

Монтаж СИП привлекает специфический инструментарий: кронштейны – анкеры с зажимами соединения и ответвления.

4. Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей. Гибкость — важное преимущество изделия.

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

5. Кабель ШВВП

ШВВП – плоский шнур в виниле, такая же изоляция. Аналог ВВГ, но отличается гибкостью плотных медных прутов. Обычно прошивается в удлинители. Изоляция ШВВП не очень прочная, и при перегруженных линиях кабель не задействуют.

Сечения скромные: 0,5 или 0,75 кв. мм. при 2 или 3 жилах. ШВВП привычно участвует в автоматизации, для запитки систем со слабым током.

6. Кабель КГ

Кабель КГ

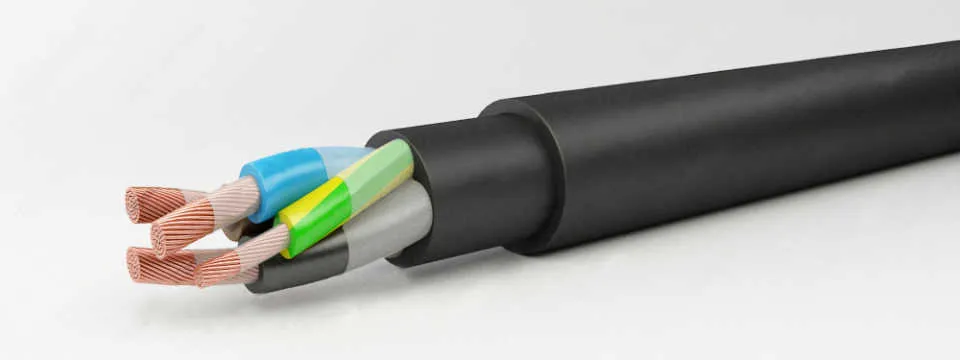

КГ – это гибкий резиновый кабель из меди с многопроволочными жилами, их сечение – 0,5 до 240 кв. мм. Количество – 1-5. Натуральный каучук – для резины изоляции жил.

Кабель функционален от -60°C до +50°C, влага – 98%. Кабель прокладывают на открытом воздухе. Цвет жил: черный, голубой, коричневый, серый.
Сфера применения КГ – промышленные установки.
Кабель КГ питает переносные мобильные устройства от переменного тока или от генераторов.
При монтаже возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — негорючая изоляция.
Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

7. Кабель ВБбШв

Кабель ВБбШв

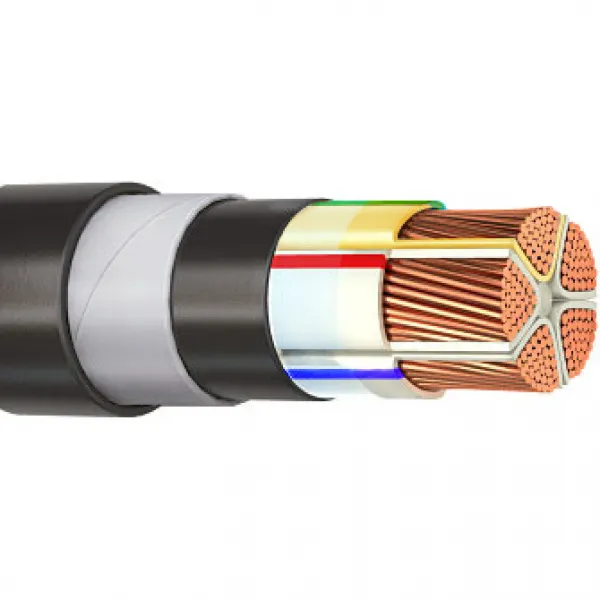

Силовой кабель с медными токонесущими жилами: однопроволочными и многопроволочными, защищённый бронью. У первых 6 жил – сечение 1,5 – 240 квадратных миллиметров. Есть ПВХ покрытие и изолирующая основа. Кабель отличается наличием между оболочкой и прутьями пласта стальной двухленточной брони. Кабель предназначен для режима -50°C до +50°C, влага до 98%. Изоляция из ПВХ гарантирует стойкость к агрессивной среде. Чёрная оболочка. Изоляция либо чёрно-белая, либо однотонная.

Бронью ВББШв прокладывают сети электроснабжения автономных построек и зданий, в трубах под землёй и сверху. Максимум напряжения переменного тока — 6000 вольт. Постоянный ток требует одножильных модификаций кабеля.

Изгибы радиуса те же. Поставляется обычно от 100 метров в бухтах. Модификации: АВББШв — жилы из алюминия, ВББШвнг — негорючий вариант, ВББШвнг-LS – негорючий режим с малым газовыделением при высокой температуре.

Кабель ВБбШв цена от производителя “Электрокомплект” вас приятно удивит. К тому же компания представлена в 8 городах Казахстана.

8. Провод ПБПП – ПУНП

Медный плоского вида провод: жилы однопроволочные, 2 или 3 штуки, изоляция и оболочка ПВХ. Нормально работает, если атмосфера -15°C до +50°C, предел влажности 98%. Агрессивную среду переносит хорошо. Чёрный или белый цвет, жилы голубые или зеленоватые.

Им хорошо монтировать осветительные системы и проводки розеток в постройках, при максимуме переменного тока с промышленной частотой – 250 вольт. Радиус изгибается на уровне, не уступающем десятикратной ширине. Режим поставок – бухты по 100 и 200 метров.
Модификация у ПБППг (ПУГНП) такая многопроволочного типа жилы, величина изгиба радиуса не ниже 10-кратной ширины. У АПУНП — цельнопроволочные, только жилы из алюминия.

9. Изделие ППВ

Плоский трос с медными прутьям и при единственном пруте ПВХ-изоляции с вставками – разделителями между жилами. Их количество: 2 либо 3. Провод допущен к работе в условиях: -50°C до +70°C.

Не боится вибрации, не горит и любит влагу 100%. Белоснежный оттенок.

Материал ППВ показан стационарному освещению и внутренним сетям бытового пользования. Напряжение 450 вольт при переменном токе частотой до 400 Гц. Радиус нельзя изгибать меньше, чем в 10-ную ширину. Поставки – 100 метров через бухты. Вариация АППВ — алюминиевые жилы.

10. Провод АПВ

Алюминий, одна жила, круглое сечение с ПВХ изоляцией. Жила с проволоками имеет сечение от 25 до 95 кв.мм, одна — от 2,5 до 16 кв.мм. Приемлемая температура -50°C до +70°C. Стопроцентная влага допустима.

Применение: станки, щиты, электрооборудование.
Нуждается в защите от солнца.

11. Провод ПВ1

Круглый тип сечения, изоляция ПВХ, медь, 1 жила.
Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.

Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами.
Величина изгиба не менее 10 – кратного диаметра провода. Бухты от 100 метров. Провод АПВ – модификация ПВ1, но жила из алюминия.

12. Провод ПВ3

Медный одножильный провод овального сечения в ПВХ-изоляции. Многопроволочная жила провода может иметь сечение от 0,5 до 400 кв.мм. Рабочие свойства повторяются.

Применяют с целью электрификации: при монтаже щитов распределения, освещении в рабочих цехах, где частый изгиб уместен. Провод питается от 750 вольт при переменном токе в 400 Гц, и до 1000 вольт при постоянном режиме.

Применение аналогично: можно добавить автотюнинг и домашние стояки. Показана защита от солнца.

13. Провод ШВВП

Провод с наличием проводящих ток жилами при ПВХ- изоляции и покрытии. Рельеф плоский. Жил предусмотрено пара или тройка, диаметр разреза в границах : 0,5 – 0,75 квадратных миллиметров. Эксплуатация в режиме: -25°C до +70°C, и спокойно относится к влажному составу 98 % и воздействиям химии. Оболочка светлых или чёрных оттенков. Жилы абсолютно пёстрые.

Отлично зарекомендовал себя при бытовых приборах. Обнаруживает гибкость. Главная функция – присоединительная.

Как правильно подключить выключатель на люстру?


Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

  1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

  2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

  3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

  4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

  5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

  6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
