Как устроена стропильная система мансардной крыши: обзор конструкций для малоэтажных домов

Применение мансардной крыши позволяет существенно расширить полезную площадь и разумно организовать пространство в небольших домах. Однако процесс ее установки зачастую вызывает опасения у домашних мастеров из-за сложности и трудоемкости.

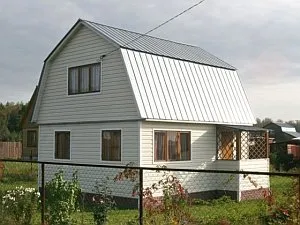

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

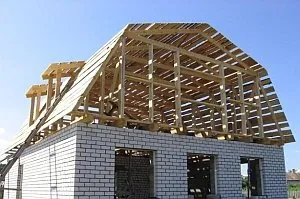

Мансардная крыша стропильная система

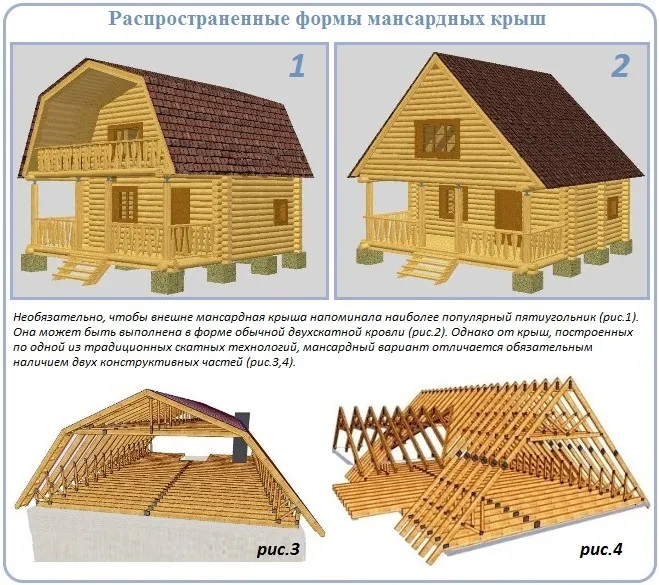

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Мансардная крыша стропильная система

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Мансардная крыша стропильная система

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

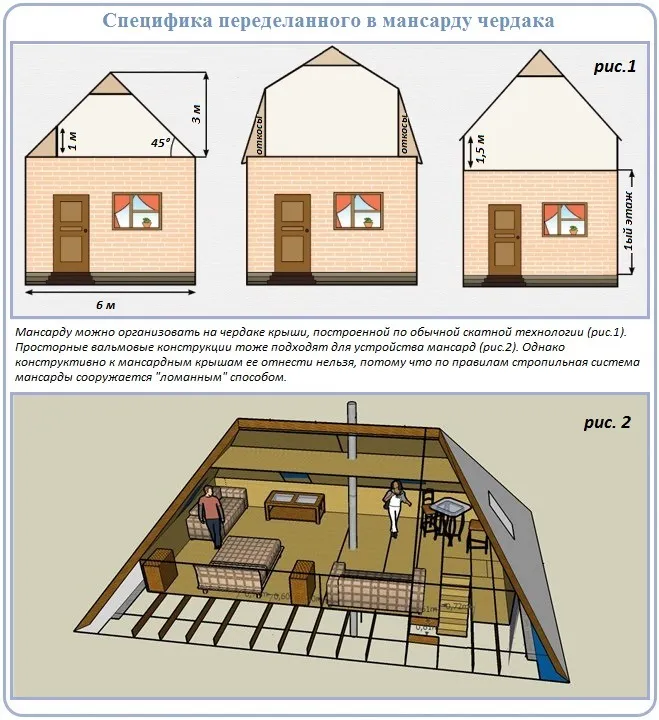

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Мансардная крыша стропильная система

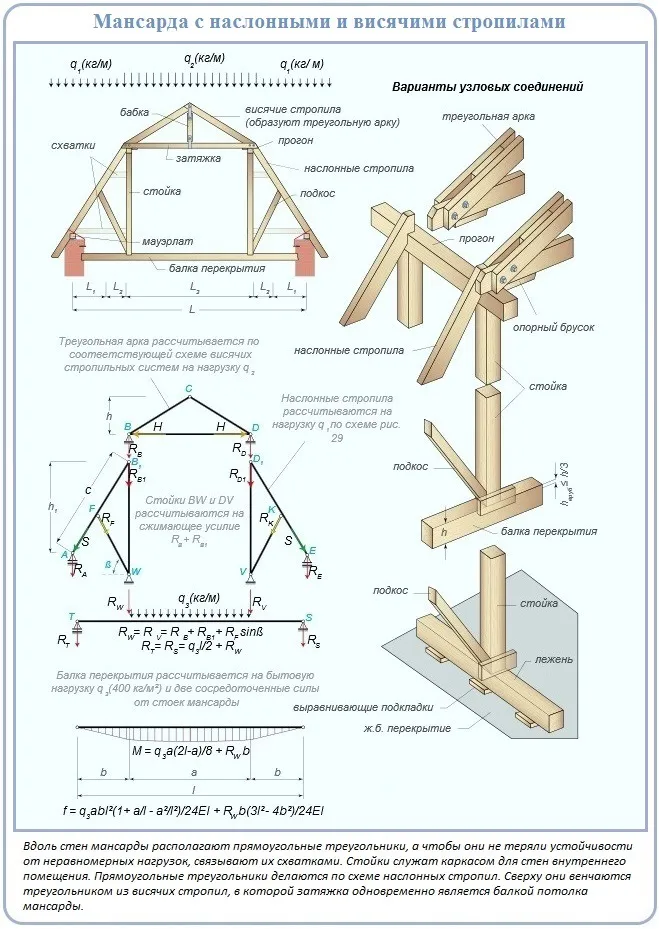

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш :

  • Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
  • Висячая. В соответствии с ней строят только верхнюю часть конструкции.

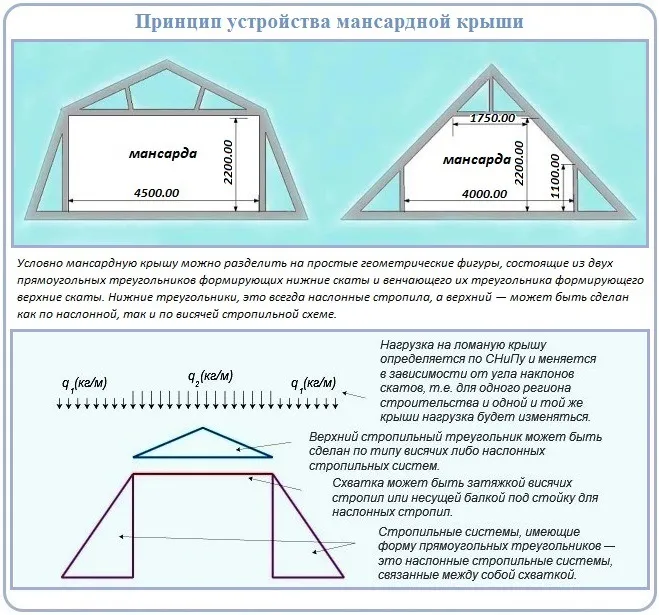

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

Мансардная крыша стропильная система

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

Мансардная крыша стропильная система

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда — порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Мансардная крыша стропильная система

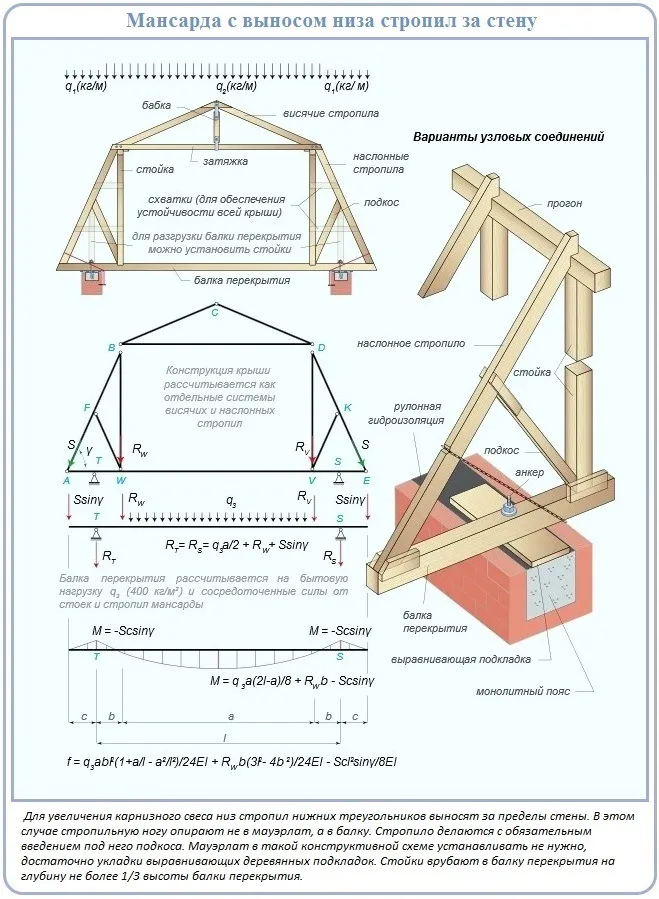

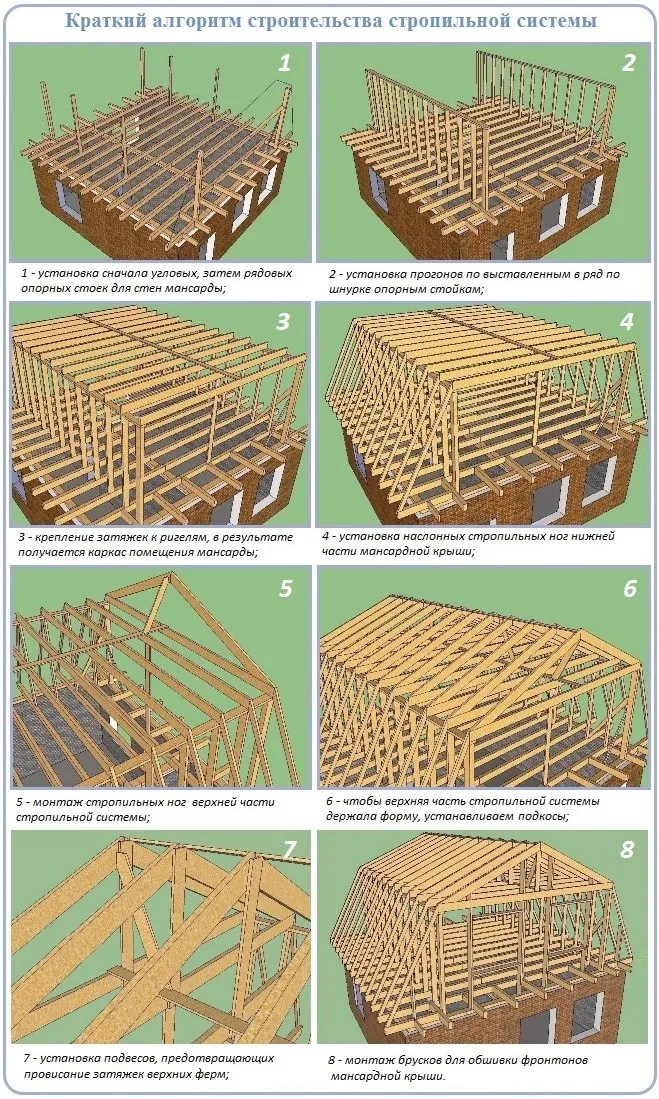

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

  • Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
  • По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
  • От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
  • Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
  • Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
  • По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
  • Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
  • На установленные опоры укладываем прогоны — доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
  • Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
  • Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
  • Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
  • По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
  • Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
  • Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
  • Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
  • Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
  • Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
  • Сооружаем верхний ярус стропильной системы.
  • Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

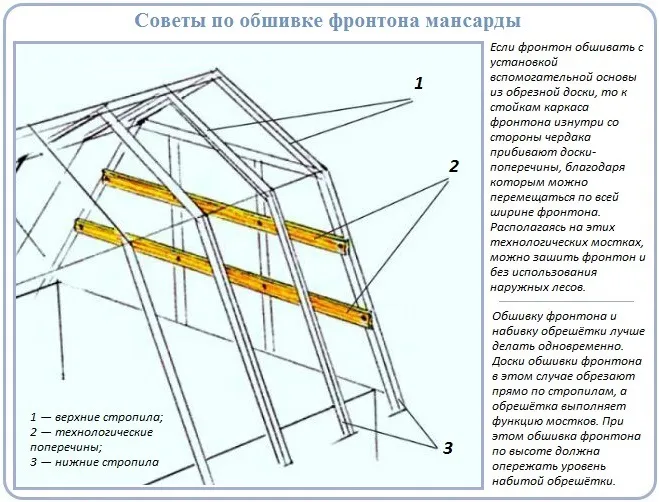

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Мансардная крыша стропильная система

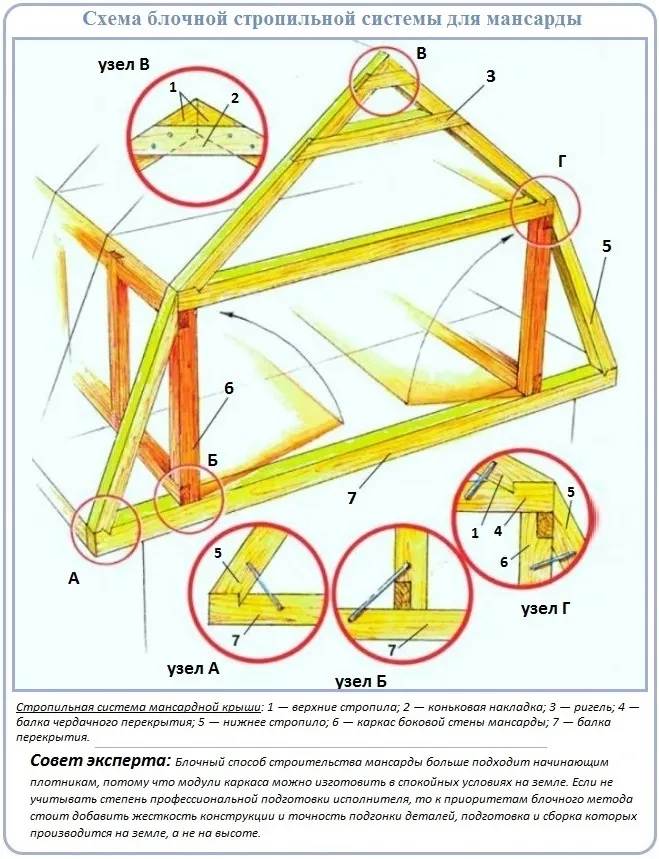

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды. Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Мансардная крыша стропильная система

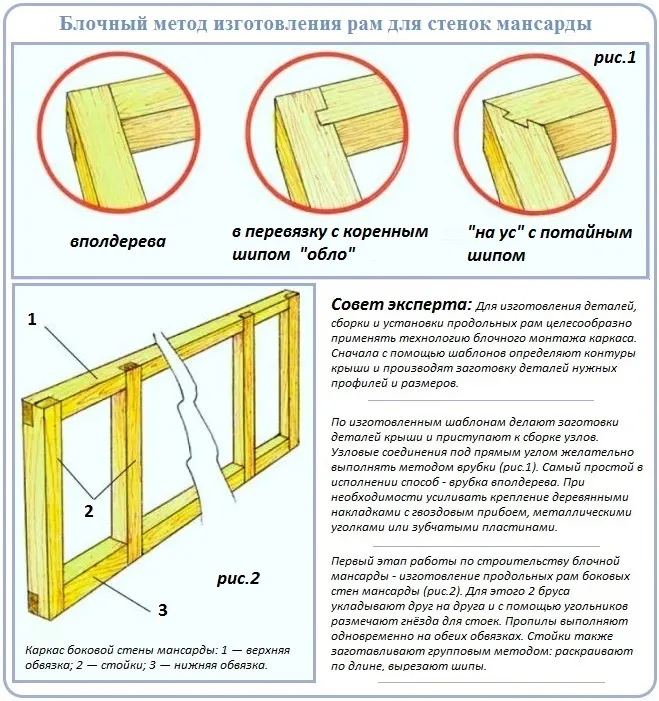

Процесс устройства блочной мансардной крыши:

  • По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
  • Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
  • Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
  • Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
  • Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
  • Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
  • Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.

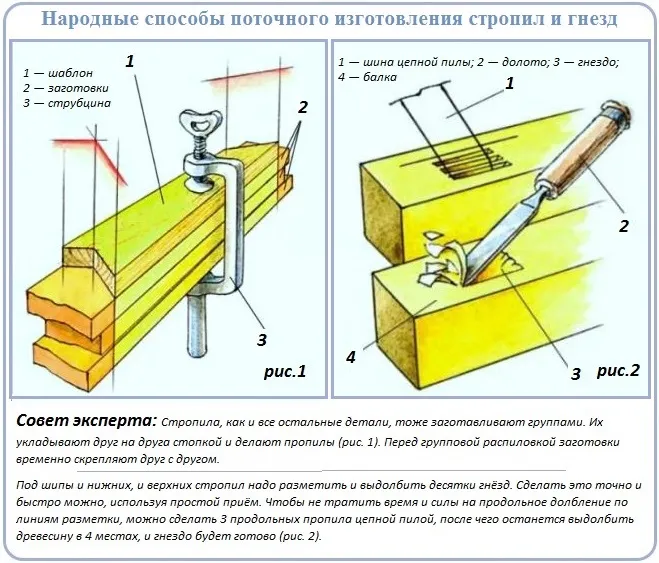

  • Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
  • Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Мансардная крыша стропильная система

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Мансардная крыша стропильная система

Мансардная крыша стропильная система

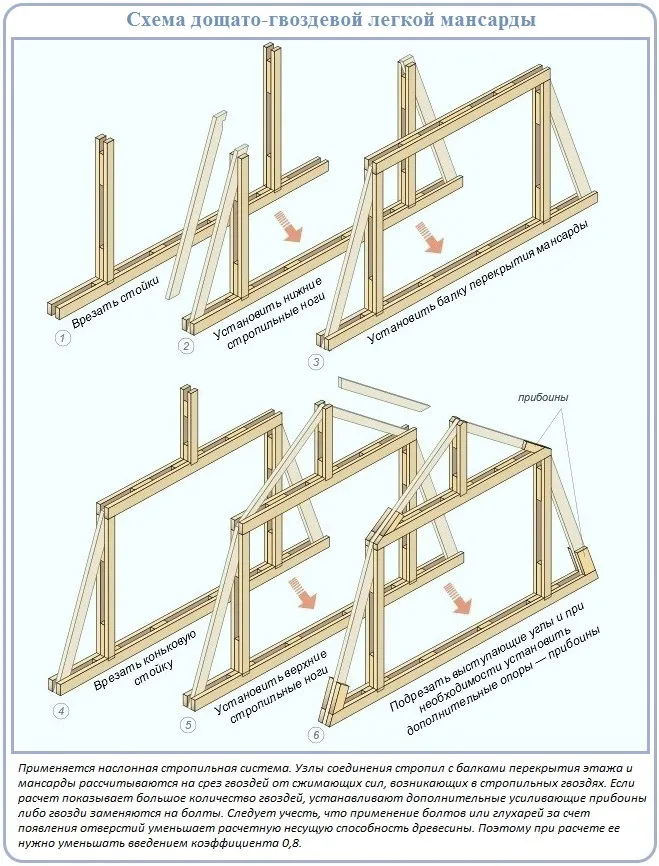

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Мансардная крыша стропильная система

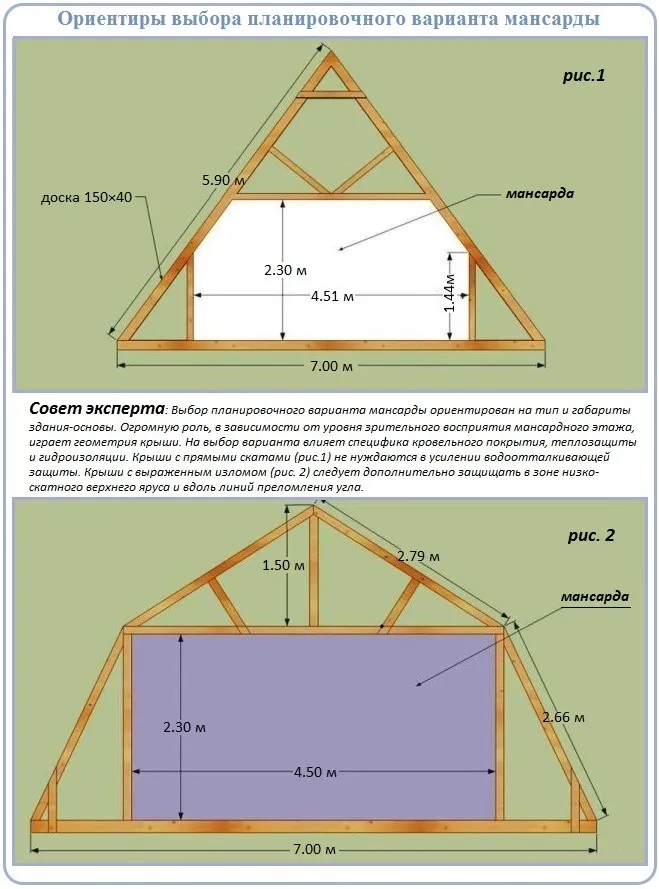

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

  • Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
  • Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
  • Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

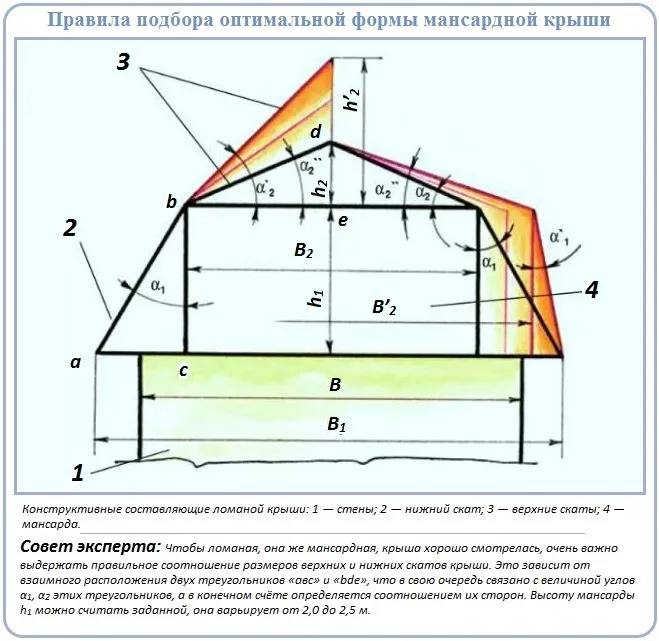

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Мансардная крыша стропильная система

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Чертежи мансардной крыши

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться — оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Площадь окна мансарды

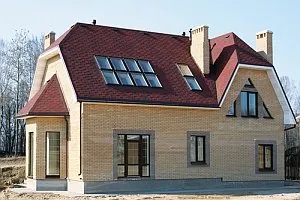

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.

Мансардные окна

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.

Перемычки в мансарде для окна

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.

Дормер в мансарде

Самый доступный вариант — окно в торце мансарды — дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным — такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов — в 30°. Классическая мансарда

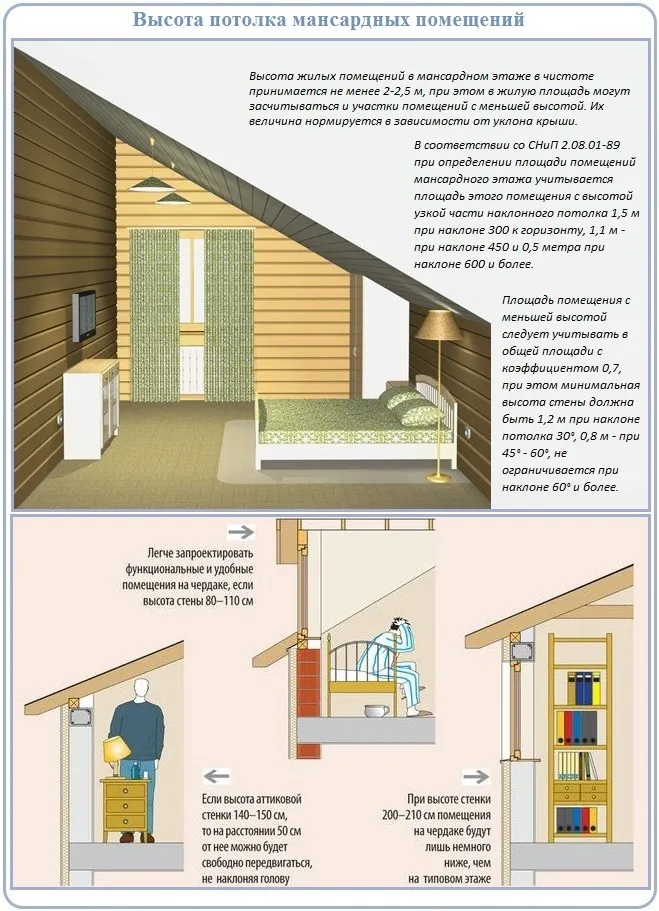

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.

Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

Как рассчитать крышу ломанного типа

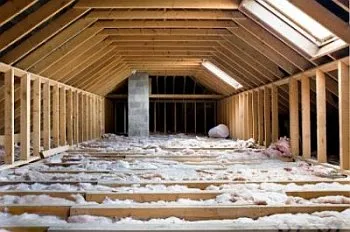

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.

Точки креплений в ломаной крыше

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног — 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

Ломаная крыша мансарды

Монтаж мансардной крыши

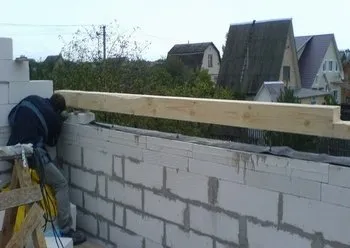

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.

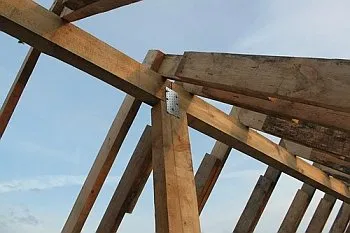

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.

Сборка элементов системы стропил

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

  1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
  2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.

Установка стропил верхних скатов

Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Полувальмовая крыша стропильная система

Мансардная крыша: устройство и монтаж стропильной системы

Мансардная крыша стропильная системаУстройство стропильной системы мансардной крыши изобрел в 1630 году знаменитый французский архитектор Франсуа Мансар. Множество инноваций и технических решений, предложенных им, используются по сегодняшний день, как наиболее оптимальные варианты при строительстве жилых чердачных апартаментов. Франсуа Мансар ввел моду на большие окна и высокие потолки на чердаке, что значительно улучшило комфорт и удобство проживающих там людей. В честь этого выдающегося архитектора жилые чердачные помещения именуют мансардой.

Типы мансардных крыш

Одним из главных конструктивных элементов мансарды является стропильная система, которая предназначена для создания жесткости всей конструкции кровли. Конструкция стропильной системы мансардной крыши может быть двух видов :

  • наслонного типа, где опорой для балок служат наружные стены здания;
  • висячего типа, где все элементы стропильной системы увязываются в ферму и общий каркас, который впоследствии устанавливается на крайние опоры.

Схема стропильной системы мансардной крыши определяет, какой вид крыши будет использоваться. В зависимости от этого типы мансардных крыш классифицируют следующим образом :

  1. Односкатная кровля с наклоном плоскости, которая опирается на стены различной высоты.
  2. Двускатная кровля, конструкция которой имеет две плоскости, расходящиеся в разные стороны под определенным углом.
  3. Ломаная крыша, являющаяся разновидностью двухскатной кровли, и состоит из двух плоскостей с ломаной поверхностью.
  4. Полувальмовая и вальмовая крыши – разновидности четырехскатной кровли.
  5. Шатровая конструкция крыши (коническая, купольная, пирамидальная).
  6. Сводчатый тип кровли с параболическими или круглыми очертаниями.

Мансардная крыша стропильная система

В нашей стране наиболее популярной является мансарда двухскатной крыши, что определило архитектуру некоторых городов и поселков. Угол наклона двухскатной системы определяется в зависимости от следующих факторов :

  • геометрический размер здания;
  • вид кровельных материалов;
  • рельеф окружающей местности;
  • климатические и погодные условия.

Важно знать, что для получения большего количества полезной жилой площади мансарды, рекомендуют выполнять меньший угол наклона стропил.

Методика расчета стропильной системы

Грамотный и точный расчет стропильной системы мансардной крыши позволяет получить надежную и крепкую конструкцию с длительным сроком службы. В данном расчете учитываются такие данные как: собственный вес мансардной конструкции и внешние факторы нагрузок (ветровые и снег). По этой причине в разных районах страны устройство стропильной системы мансардной крыши может быть совершенно разным.

Расчет системы стропил наслонного типа немного проще, чем висячего, но зачастую строители могут использовать комбинированные типы конструкций.

Следует помнить, что сложные расчеты лучше доверить профессиональным проектировщикам, которые имеют необходимую квалификацию и опыт по выполнению подобных расчетов.

При расчете стропильной системы от собственного веса кровли, используют сложные арифметические формулы и различные коэффициенты. В результате математической обработки должна получиться нагрузка, выраженная в килограммах на 1м 2 стропильной системы. Величина среднего значения нагрузки на стропильную систему в жилых домах составляет порядка 50 кг/м 2. Расчет от погодных и климатических условий учитывает нагрузки от снежной массы и ветровых нагрузок.

Очень важно запомнить, что в районах с повышенным уровнем осадков или порывами ветра, стропильная система двускатной мансардной крыши содержит спаренные стропила и сплошную обрешетку, что позволяет избежать возможных деформаций.

Основные этапы строительства мансардной крыши

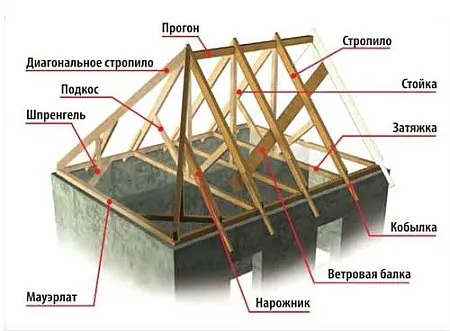

Конструкция стропильной системы предполагает наличие следующих элементов :

  • мауэрлаты;
  • стропильные ноги;
  • коньковый брус;
  • наклонные подкосы;
  • вертикальные стойки.

Для увеличения надежности всей конструкции и придания ей большей жесткости между стропил закрепляют ригеля, подбалочники, подкосы, стойки. Для обустройства основания под кровельные материалы монтируют обрешетку сплошного или разреженного типа.

Мансардная крыша стропильная система

Монтаж стропильной системы мансардной крыши двухскатного типа выполняется в несколько этапов :

  1. Монтаж верхнего бруса, который должен иметь сечение 10×10 или 15×15 сантиметров. Его крепят при помощи специальных гвоздей, металлических скоб или саморезов к стойкам. При этом первый по счету брус будет одновременно нести функцию подстропильной рамы.
  2. Установка мауэрлата, который служит основным конструктивным элементом и воспринимает все нагрузки от массы кровли и климатического воздействия. Для монтажа мауэрлата используют доски толщиной от 5 сантиметров и брус с минимальным сечением 5×10 сантиметров. При укладке доски, под ней прокладывают слой гидроизоляции, чтобы влага не проходила к элементам мауэрлата. Крепление доски к стенам осуществляют с помощью скоб и гвоздей, кроме этого мауэрлат дополнительно привязывают к стенам толстой металлической проволокой, которую предварительно вмуровывают в стены на этапе кладки.Мансардная крыша стропильная система
  3. Монтаж стропильных ног выполняют с шагом 0.6 – 2 м одна от другой.
  4. В первую очередь производят монтаж крайних к фронтону стропил. Затем протягивают уровень, по которому производят установку следующих элементов.
  5. После установки выполняют соединение стропил между собой в верхней части смонтированного каркаса.
  6. Установка коньковой балки, которая необходима при длине кровли более семи метров. При длине крыши менее семи метров, данный конструктивный элемент не является обязательным.Мансардная крыша стропильная система
  7. После проведения данных работ укладывают обрешетку, утеплитель, гидробарьер, кровельные материалы.

Стропильная система мансардной двухскатной крыши выполняется с соблюдением следующих правил :

  • стропила и другие конструктивные элементы мансарды должны выполняться из балок с минимальным сечением 10×10 сантиметров; брус должен быть самого высокого качества и содержать не более трех изъянов на 1 погонный метр;
  • при креплении мансардной конструкции используют металлические скобы, специальные гвозди и обвязку из проволоки;
  • для мансардной крыши используют деревянные элементы с влажностью не более 15%;
  • все деревянные конструктивные элементы должны подвергаться обработке антисептическими препаратами и веществами, которые предохраняют от преждевременного гниения;
  • оптимальным вариантом для использования в строительстве мансарды, являются хвойные породы деревьев, которые наименее подвержены влиянию влаги;
  • для использования в качестве вертикальных стоек применяют деревянный брус с геометрическими размерами 10×10 сантиметров; для их установки используют отвес, который поможет установить их в строго вертикальной плоскости; эти стойки будут основой для будущих стен мансарды, которые впоследствии оббиваются фанерой, гипсокартоном или другим материалом;
  • особое внимание следует обратить при закладывании окон, потому что после установки стропил их размер будет уже очень сложно изменить.

Особенности строительства мансардной крыши ломаного типа

Мансардная крыша стропильная системаДля увеличения жилой площади и объема мансарды используют конструкцию ломаной крыши (разновидность двухскатной), которая позволяет значительно улучшить комфорт проживания людей на мансарде. Стропильная система мансардной ломаной крыши рассчитывается по тем же правилам, что и двухскатная крыша. Основные этапы строительства подобных конструкций полностью соответствуют технологии монтажа двухскатной крыши. Но, стоит обратить внимание на следующие правила при их возведении :

  1. Доски для крепления стропильных ног должны утепляться по всей их длине. Это значительно уменьшит тепловые потери и создаст отменные условия для проживания людей.
  2. Шаг и сечение стропильных ног должны выполняться в строгом соответствии с расчетными данными, которые учитывают все возможные воздействия и запас прочности.
  3. Следует учитывать, что теплоизоляция будет способствовать выпадению конденсата на границе раздела теплой и холодной среды, поэтому применение пароизоляции является обязательным.
  4. В качестве теплоизоляции следует использовать исключительно натуральные материалы, которые не оказывают на человека отрицательного воздействия и являются пожаробезопасными.

Особенности строительства мансардных этажей

Мансардная крыша стропильная системаСтропильная система мансардных этажей должна обеспечивать максимальную степень надежности, которая ей позволит выдержать нагрузку кровельного «пирога» с одной стороны и быть максимально легкой, чтобы облегчить нагрузку на стены здания. В связи с этим основным материалом при строительстве мансардных этажей является древесина, которая оптимально соответствует этим параметрам. В качестве кровельных материалов в этом случае используют :

  • металлочерепица;
  • керамическая черепица;
  • ондулин.

Они позволяют получить достаточно надежное покрытие, которое имеет отменные эксплуатационные характеристики. Основные этапы строительства и методика расчета мансардных этажей аналогична двухскатным крышам, с оговоркой на то, что мансардный этаж должен иметь наиболее высокую степень теплоизоляции, чем какое-либо другое жилое помещение. Соответственно с этими правилами выполняют качественную гидроизоляцию, тепловую изоляцию и пароизоляцию мансарды, что позволит получить комфортное и удобное помещение для проживания людей.

Похожие новости

Источники: http://krovgid.com/montazh/stropilnaya-sistema-mansardnoj-kryshi.html, http://jsnip.ru/dom/mansardnye-kryshi-chertezhi.html, http://vseokrovle.com/mansardnaja/38-ustrojstvo-stropilnoj-sistemy-mansardnoj-kryshi.html

Как определить мансардный этаж?


Мансардный этаж — это тип чердака, который может быть преобразован в жилой этаж. Он находится под крышей здания и имеет крышные окна или балконы. Определить, есть ли мансардный этаж в здании можно несколькими способами:

  1. Визуальный осмотр здания: если здание имеет высокий, крутой скат крыши, то это может указывать на наличие мансардного этажа. Крыша может иметь крышные окна или балконы, которые могут свидетельствовать о том, что чердак используется как жилое помещение.

  2. Просмотр планов здания: если вы имеете доступ к планам здания, можно посмотреть, есть ли указание на наличие мансардного этажа. Обычно он обозначается как чердак или чердак-мансарда.

  3. Опрос соседей: если вы живете в многоквартирном доме, то можно спросить у соседей, есть ли у них мансардные этажи. Если они есть, то вероятно, что и у вас есть такой этаж.

  4. Обращение к профессионалам: профессиональные строители или архитекторы смогут определить, есть ли мансардный этаж в здании. Они могут произвести осмотр здания и дать конкретные рекомендации по его использованию.

В любом случае, если вы сомневаетесь, есть ли мансардный этаж в вашем здании, то лучше обратиться за помощью к специалистам, чтобы получить более точную информацию.

Видео. Монтаж стропил двухскатной мансардной крыши. Стропильная система монтаж. Академия Кровли Тюмень.

Добавить комментарий
