С возвращением деревянных домов в моду, возродилась и популярность украшения их фасадов разнообразными узорами и орнаментами. Искусство резьбы по дереву практикуется уже многие века, и в наши дни благодаря передовым технологиям оно становится доступным для все большего числа владельцев домов.

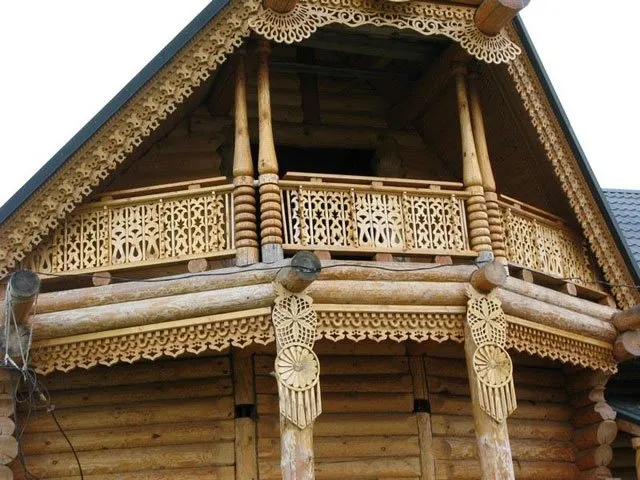

Эстетичные узоры из дерева на домах

Разновидности

Стоит отметить, что резные орнаменты могут украшать вообще любое изделие из дерева, будь то шкатулка, карниз, беседка или фасад жилого дома. Так что, если желаете поэкспериментировать, то для этого необязательно строить деревянное здание, для первого раза достаточно будет, например, лестничного перила или дверцы старой тумбочки.

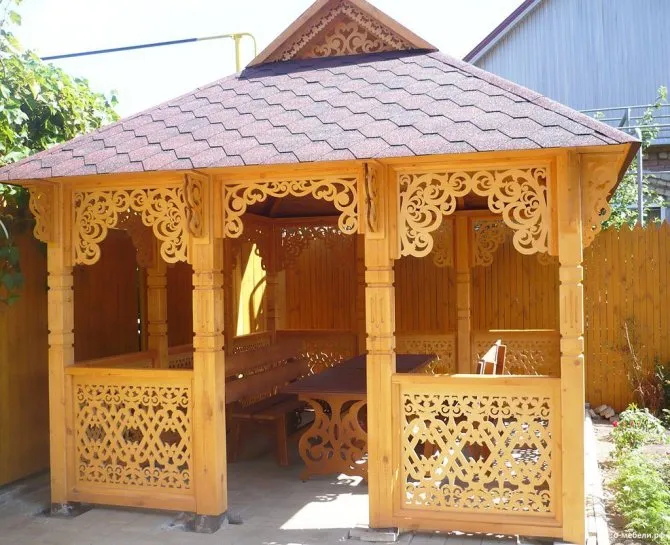

Сквозная резьба

Это весьма распространённый метод создания узоров, который в процессе украшения домов применяется наиболее часто. При нём подразумевается полное сквозное удаление некоторых элементов деревянной поверхности. Если раньше все необходимые работы выполнялись по большей части стамесками и резцами, то сейчас задача выполняется преимущественно лобзиком.

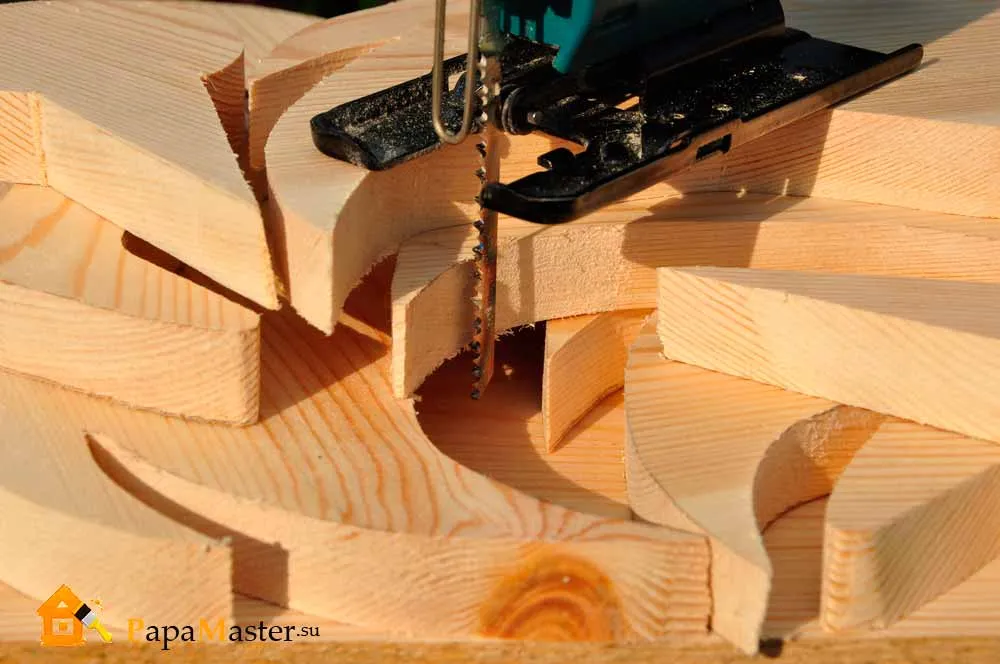

Совет: рекомендуется использовать электрический лобзик по дереву. С его помощью работа пойдёт быстрее, главное соблюдать аккуратность.

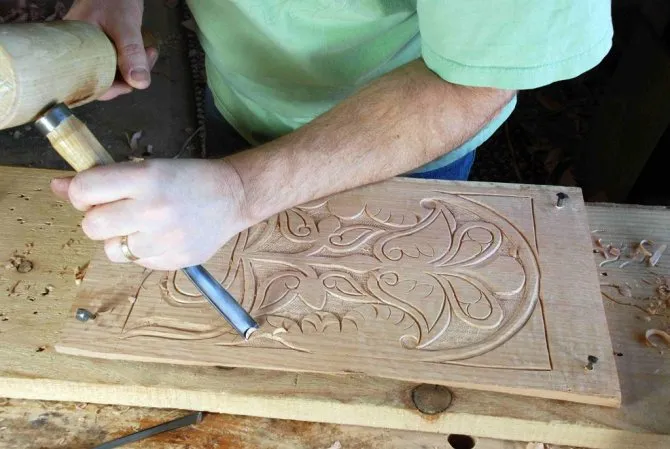

Глухая резьба

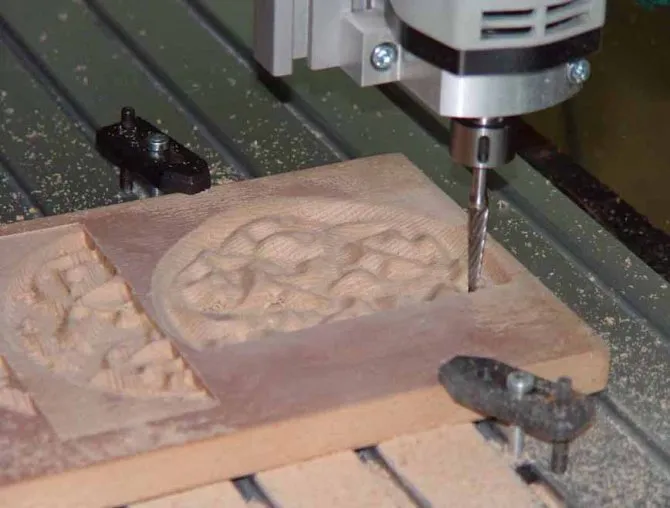

Глухие узоры на дереве ручным фрезером

При осуществлении такого метода нанесения узоров резцы не проходят деревянное полотно насквозь, что удобнее всего выполнять фрезой.

В свою очередь глухую резьбу также разделяют на несколько видов:

1. Плосковыемчатая. В этом случае есть плоскость фона, а орнамент углубляется уже в него. Подвиды:

Название резьбы	Описание
Контурная	Наиболее простая инструкция исполнения, которая заключается лишь в вырезании по контуру рисунка ровной канавки, не меняющей своего размера.
Скобчатая	Здесь главным элементом уже является не канавка, а полукруглая насечка, создаваемая стамеской в два подхода. Именно из таких своеобразных скобок и создаётся орнамент.
Геометрическая	В этом случае присутствует два фрагмента: заглубляемая внутрь полотна трёхгранная пирамидка и колышек. Сначала осуществляется наметка обрабатываемого места, а затем срезается всё лишнее согласно задуманной фигуре.
Чернолаковая	В отличие от первого варианта здесь первичная плоскость предварительно покрывается чёрным лаком, а уже затем осуществляется выем канавок, что в результате даёт потрясающую игру света и тени.

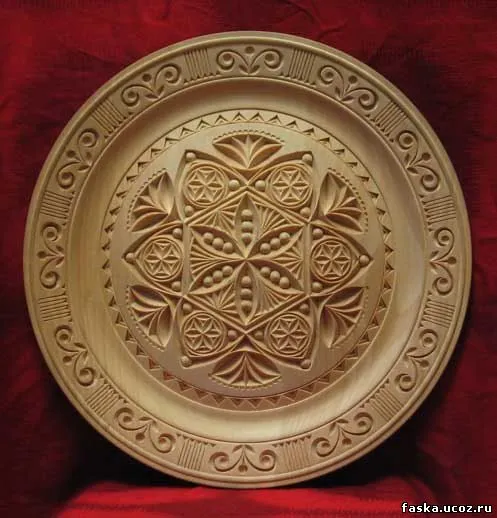

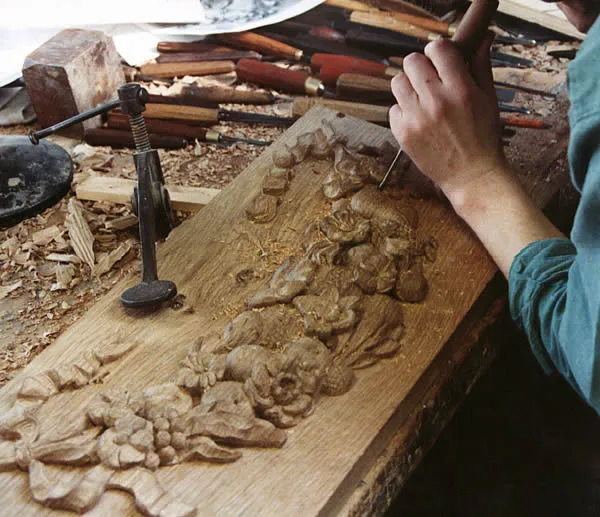

1. Рельефная. Здесь фрагменты орнамента оказываются либо на одном уровне с фоном, либо даже выше его. Сам метод схож с контурной резьбой, но при его осуществлении края канавок меняют свои очертания, вписываясь в общую задумку.

1. Плоскорельефная. Весьма распространённый способ украшения древесной поверхности в архитектуре и прикладном искусстве. Заключается в том, что удаляется часть материала с углублением на несколько миллиметров и под разными углами. В результате получается объёмная композиция.

Скульптурная резьба

Само собой создание деревянных скульптур из дерева – это наиболее сложный тип его обработки. Но зато такими произведениями искусства можно смело украшать не только дом, но и любое место дачного участка.

Совет: после нанесения узоров на дерево обязательно обработайте его антисептиками, в особенности, если речь идёт о внешних работах. Это позволит в значительной мере продлить эксплуатационный срок вашему шедевру.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.

Рекомендации по нанесению узоров по дереву

Если вы решили украсить собственный дом или беседку, то могут использоваться все вышеперечисленные методы нанесения узоров в комплексе. Но если вы коснулись выполнения такой задачи впервые, то лучше остановиться на наиболее простых вариантах.

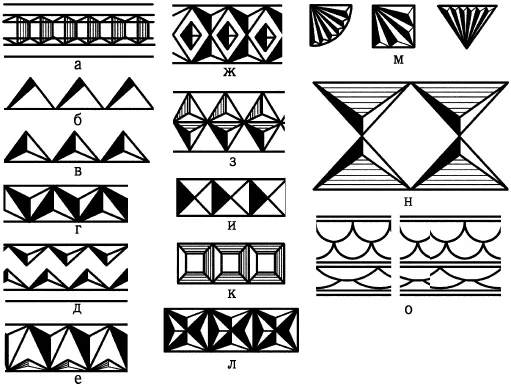

В первую очередь стоит рассмотреть узоры для резьбы по дереву для начинающих:

Обозначение на рисунке	Название узора
А	Лестница
Б	Куличи
В	Треугольники
Г	Витейка
Д	Змея
Е	Ёлка
Ж	Ромбы
З	Цепочка
И	Соты
К	Квадраты
Л	Звёзды
М	Сияние
Н	Осколки
О	Чешуя

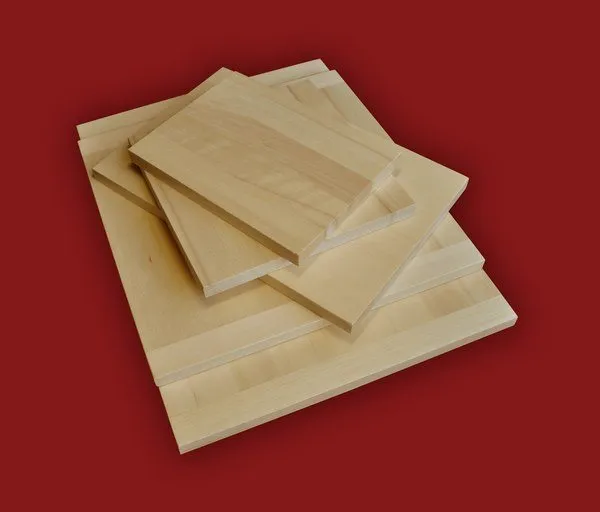

Выбор древесины

При выборе подходящего материала следует обратить внимание на следующие факторы:

• Особенности текстуры. Так если вы желаете создать сложный орнамент со смысловой нагрузкой, то возьмите лучше брусок со слабо выраженным древесным рисунком. А если вы своим узором предпочитаете лишь подчеркнуть природную красоту дерева, то остановите свой выбор на чётко выраженной текстуре.
• Сам узор старайтесь разместить вдоль волокон. Это упростит его нанесение.
• Обратите внимание на повреждение древесины процессами гниения или других заболеваний. От таких образцов немедленно откажитесь.
• Также стоит отсеять изделия с такими пороками как сучки и кармашки с древесным соком.

Назначение

В случае оформления дома помните об основных функциях, выполняемых деревянными узорами:

• Украшение внешнего вида. Это основное назначение. Примечательно, что в древности многие орнаменты обладали конкретным мистическим значением и служили оберегами.
• Защита от прямых солнечных лучей. Козырёк со сквозной резьбой отлично справится с рассеиванием света.
• Ограждение опасных мест. Балконное или лестничное ограждение может стать гораздо привлекательнее благодаря такой отделке.

Подготовка

После того, как вы выбрали подходящий брусок или доску и определились с методом нанесения резьбы, подготовьте для работы место. Вам могут понадобиться тиски или струбцины, карандаш, лобзик, стамеска и фрезер.

Далее нанесите карандашом эскиз вашего рисунка на деревянное полотно. Надёжно зафиксируйте его и начинайте работать. Будьте в процессе нанесения узора предельно осторожны, так как малейший просчёт может испортить всю заготовку.

По окончанию работы покройте получившийся орнамент лаком и установите на место, где он и будет находиться. В результате вы получите оригинальное изделие, которое изготовлено собственными руками. Пусть даже если в первый раз шедевр и не выйдет, не отчаивайтесь, немного практики, и ваша поделка станет настоящим украшением вашего дома.

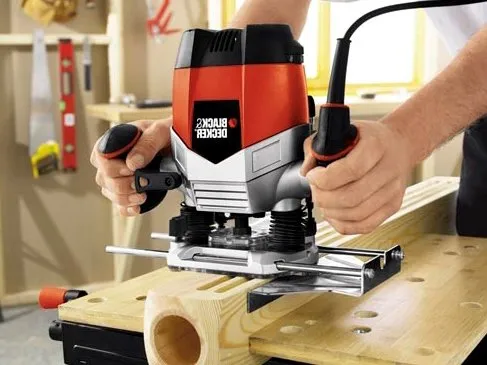

Что такое фрезер и для чего он нужен

Фрезер — это устройство для обработки дерева или металла. Они обрабатывают плоские и фасонные поверхности, формирует также технологические выемки — паз, гребень, выемки под установку петель и т.п. По способу установки есть стационарные станки (есть разных типов для выполнения разных операций), а есть ручные фрезеры. Ручные электрофрезеры — универсальный инструмент, который позволяет проводить любые операции. Для смены операции всего лишь надо поменять насадку — фрезу и/или ее расположение на детали.

Читать также: Станок для производства сварной сетки

Станки используются в основном при массовом производстве. В них фреза установлена неподвижно, а движется заготовка — по определенной траектории. При работе ручным фрезером ситуация противоположная — закрепляют неподвижно заготовку, двигают фрезер. При обработке больших объемов одинаковых деталей удобнее закрепить ручной фрезер на горизонтальной поверхности, сделав нечто похожее на фрезеровальный станок.

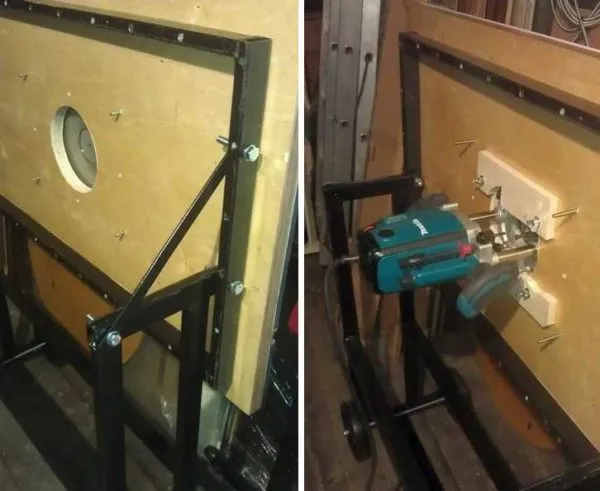

Самодельный фрезеровальный станок — горизонтальная плоскость с отверстием посредине, к которой снизу крепится ручной фрезер

Есть много различных видов фрезеровальных станков, но для домашнего мастера или для полупрофессионального использования больше подходят универсальные. В них устанавливаются различные фрезы и специальные приспособления, что позволяет выполнять любые операции. Просто для их выполнения требуется больше времени и сноровки, чем на специализированном станке.

Что можно сделать при помощи ручного фрезера:

• пазы и выемки любой формы (фигурные, прямоугольные, сложных форм);
• отверстия сквозные и слепые;
• обработать кромки и торцы (можно сделать прямыми, можно фигурными);
• вырезать сложные детали;
• наносить надписи, узоры, рисунки на поверхность;
• копировать детали.

Копировать детали — одна из возможностей электрофрезера

Подобные операции используются в столярном деле, при производстве и сборке мебели. Даже врезать замок или петли на двери — это тоже может ручной фрезер. Причем сделает это намного быстрее и элегантнее, чем аналогичные операции, но выполненные при помощи ручного инструмента.

Подготовка к работе и уход

Чтобы разобраться с принципами работы с ручным фрезером, желательно иметь хотя бы общее представление о его строении и о назначении частей.

Строение и назначение основных узлов

Состоит ручной электрофрезер из корпуса, в котором спрятан мотор. Из корпуса выступает держатель, куда вставляются цанги. Цанги — это небольшие переходники, которые позволяют использовать фрезы с хвостовиками разного диаметра. В цангу вставляется уже фреза и затягивается прижимных болтом (на некоторых моделях фиксируется кнопкой).

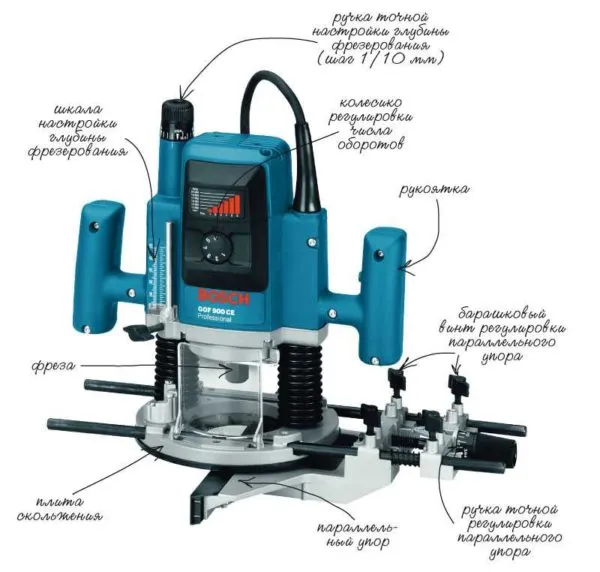

Основные узлы ручного фрезера и их назначение

Еще одна важная деталь ручного фрезера — платформа, которая соединяется с корпусом при помощи двух штанг. Платформа обычно сделана из металла. На нижней стороны платформы имеется плита скольжения. Она выполнена из гладкого материала, который обеспечивает плавность хода инструмента при его перемещении по детали.

Настройка параметров работы фрезера происходит при помощи:

• Ручки и шакалы настройки глубины фрезерования. Шаг настройки — 1/10 мм.
• Регулировка числа оборотов. Изменяет скорость вращения фрезы. Для начала стоит попробовать работать на малых или средних оборотах — так проще на первых порах вести инструмент.

Также обязательно на корпусе есть кнопка включения/выключения, может быть еще кнопка блокировки. Вот, вкратце все узлы. Кроме этого есть еще довольно удобный в работе параллельный упор. Он может быть простым или с возможностью подстройки — можно немного сдвинуть режущую часть вправо или влево.

С завода оборудование идет в смазке, так что в принципе, никаких дополнительных операций не требуется. Но поддерживать оборудование в чистоте необходимо — надо почаще счищать пыль, менять при необходимости смазку. Смазка нужна для подвижных частей — направляющих. Можно использовать жидкие аэрозольные смазки (предпочтительнее), но можно и обычные консистентные типа «Литол». Но, при использовании густых смазок, придется их периодически удалять, так как налипает стружка и пыль, работать становится сложно. При использовании легких аэрозольных составов налипания практически нет.

Для того чтобы подошва легко скользила, можно смазывать ее силиконовой смазкой. Особенно это пригодится при работе с шаблонами. Тогда инструмент буквально скользит, идет плавно и без рывков.

Скорость вращения

Работа ручным фрезером по дереву, композиту, фанере и т.д. начинается с выставления основных параметров. Сначала выставить надо скорость вращения. Она подбирается в зависимости от выбранной фрезы и жесткости материала и характеристик фрезера, так что точные рекомендации надо искать в инструкции по эксплуатации.

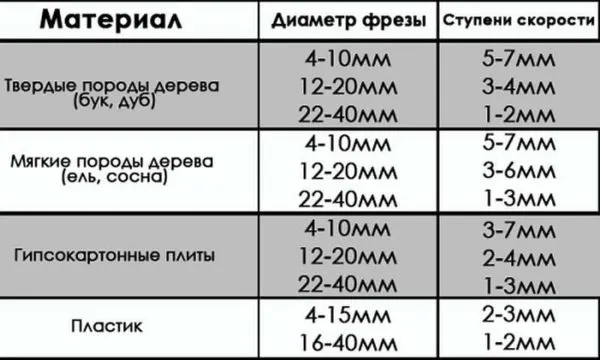

Примерная скорость обработки при использовании разных фрез

Закрепление фрезы

Далее устанавливается фреза. На большинстве фирменных фрез есть метки, по которым можно ориентироваться. Если же их нет, то минимально надо зажимать не менее 3/4 длины хвостовика (цилиндрической части). Вставляете фрезу на требуемую глубину (если надо, предварительно установив цангу — патрон-переходник для разных диаметров фрез), закрепляете вал, рожковым ключом затягиваете до упора (но не перетяните).

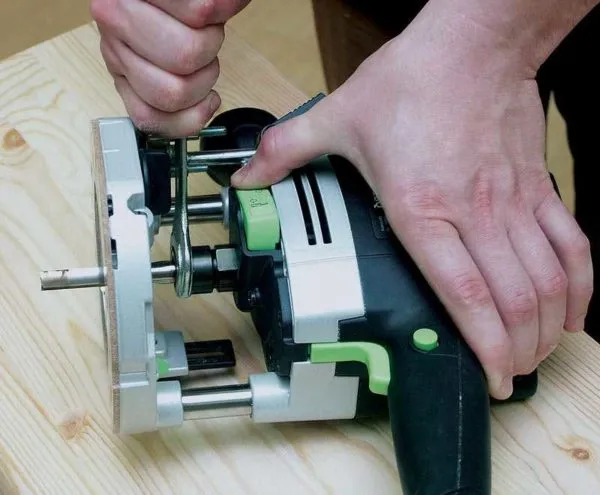

Работа ручным фрезером по дереву и другим материалам начинается с установки фрезы

Если модель простая, нужны два ключа. В них не предусмотрен механизм блокировки вала, вторым ключом надо будет его держать. В аппаратах среднего класса есть кнопка блокировки. Зажав ее, рожковым ключом затягиваете фрезу. В дорогих моделях кроме блокировки, есть трещотка, по которой можно ориентироваться.

Установка глубины фрезерования

Каждая модель ручного фрезера имеет определенный вылет — это максимальная глубина, на которую этот агрегат способен обработать материал. Глубина фрезерования далеко не всегда требуется максимальная, тогда требуется ее подстройка. Даже если фрезеровать надо на большую глубину, чтобы не нагружать слишком фрезу и агрегат, можно разбить ее на на несколько уровней. Для этого существует револьверный упор. Это небольшой диск под штангой с некоторым количеством упоров разной высоты — ножек. Количество ножек — от трех до семи, причем больше — не значит лучше. Намного удобнее, если есть возможность подстройки высоты каждой ножки. Вот это показывает классность оборудования. Для закрепления револьверного упора в нужном положении есть фиксатор, выполненный обычно в виде флажка.

Выставление глубины фрезерования на ручном фрезере происходит в несколько этапов:

• Инструмент ставят на ровную поверхность, освобождают зажимы, рукой нажимают чтобы фреза уперлась в поверхность.
• Освобождают револьверный упор, открутив его фиксатор.

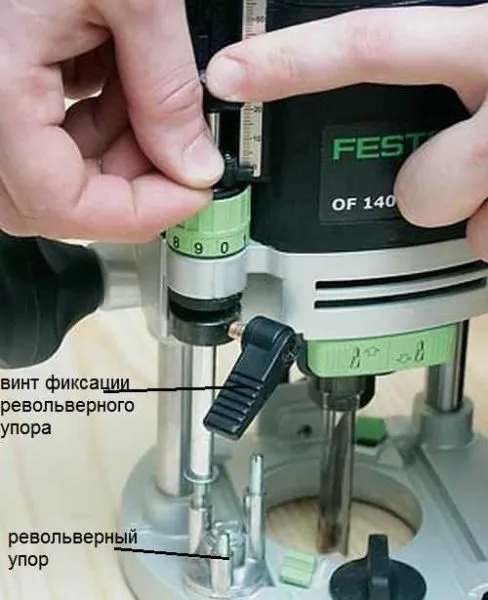

Выбираем ножку револьверного упора

• В зависимости от того, какая глубина фрезерования нужна, выбирают ножку револьверного упора. Диск с ножками поворачивают в нужное положение.
• Винт не фиксируют, а придерживают планку пальцем, перемещают подвижный указатель так, чтобы он совпал с нулем (на фото выше).
• Штангу поднимают до отметки глубины фрезерования, после чего опускают фиксатор револьверного упора (на фото ниже).

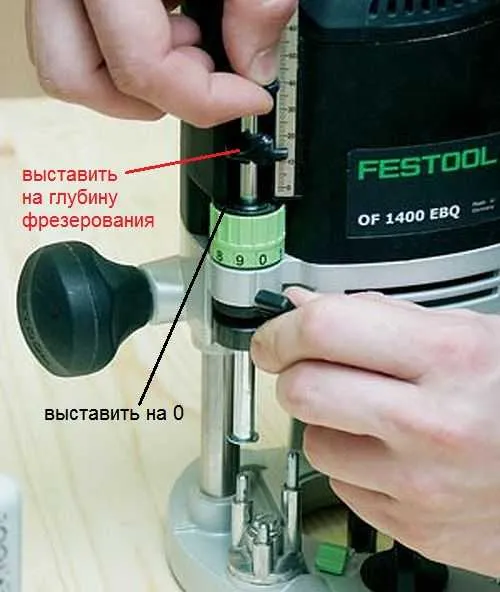

Выставляем глубину на шкале

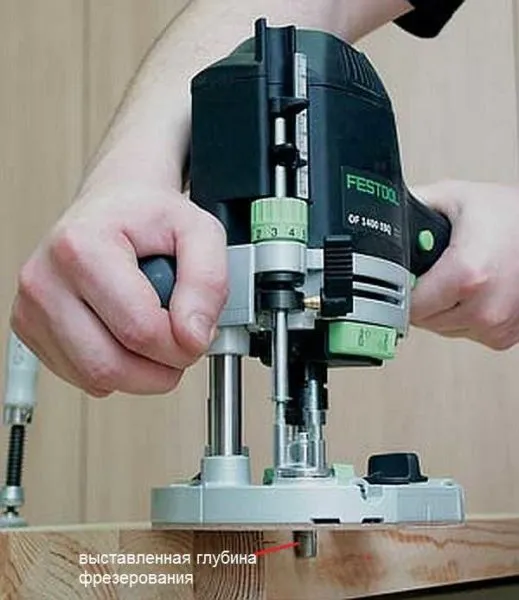

Теперь, при установке на заготовку и нажиме на верхнюю часть, фреза войдет в деталь на выставленное расстояние.

Теперь обрабатываться будет заготовка на нужную глубину

На хороших фрезерах есть колесико точной регулировки глубины фрезеровки. Оно позволяет не сбивая настройки (не требуется повторять всю операцию) откорректировать глубину, пусть и в небольших пределах (на фото выше это зеленое колесико).

Обработка кромки — работа с шаблоном

Обработку кромки обычной доски проще и быстрее проводить на рейсмусе, но если его нет, ручной фрезер тоже справится, вот только займет это больше времени. Есть два способа: без шаблона и с шаблоном. Если это первый опыт работы с фрезером — лучше использовать шаблон. При обработке кромок досок нужны прямые кромочные фрезы, причем, скорее всего, понадобятся две — с подшипником в начале и в конце режущей части (на фото).

Для обработки кромки — сделать ровную поверхность

В качестве шаблона можно использовать уже обработанную доску или, например, строительное правило. Длина шаблона должна быть немного больше длины заготовки — на 5-6 радиусов фрезы с каждой стороны. Это даст возможность избежать «нырка» фрезы в материал в начале и в конце. Один важный момент: горизонтальная плоскость (перпендикулярная обрабатываемой) должна быть ровной. В всяком случае ее кривизна не должна быть больше, чем зазор между подшипником и режущей частью, иначе фреза будет задевать шаблон, а это очень нехорошо — он становится неидеальным и нанесенные неровности отобразятся на других копиях.

Если ширина детали не более длины режущей кромки

Режущая часть у фрез есть разной длины, но чем больше режущая часть, тем сложнее работать — больше усилий приходится прилагать для удержания агрегата. Потому проще начинать с работы средним резаком. Порядок обработки кромки фрезером (с шаблоном) такой:

• Шаблон устанавливаете так, чтобы он задавал требуемую ровную поверхность — отступив нужное расстояние от края.
• Заготовку с шаблоном надежно крепят к столу или любой другой горизонтальной поверхности.
• Устанавливают фрезу с роликом в средней части. Ее выставляют так, чтобы ролик катился по шаблону, а режущая часть — по детали. Для этого фрезе устанавливают на закрепленную заготовку с шаблоном, ставят отключенный от сети фрезер, корректируют положение насадки, зажимают ее.
• Устанавливают фрезу в рабочее положение — опускают корпус, зажимают.
• Включают ручной фрезер, ведут им по шаблону. Скорость движения определяется глубиной обработки. Вы все почувствуете сами.

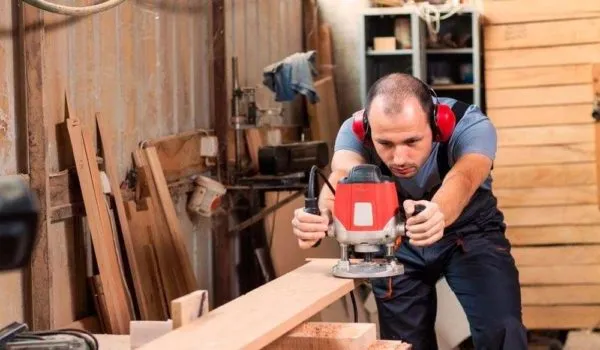

• А как вести фрезер? Тянуть или толкать? Зависит от того, с какой стороны вы стоите. Если заготовка слева — толкаете, если справа — тянете. Можно также ориентироваться по вылету стружки — она должна лететь вперед.

Читать также: Светодиодная лампа начала моргать ремонт

На этом, собственно все. После того, как закончили проход, оцениваете результат, снимаете струбцины.

Это, кстати, еще способ снять четверть по краю заготовки или в какой-то ее части. Для снятия четверти выставляете режущую часть так, чтобы обработка была заданной глубины.

Снятая четверть на мебельном фасаде

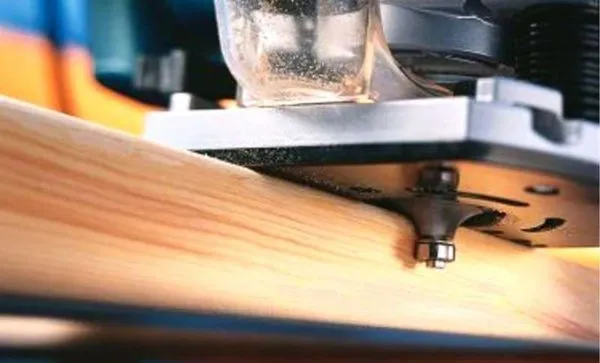

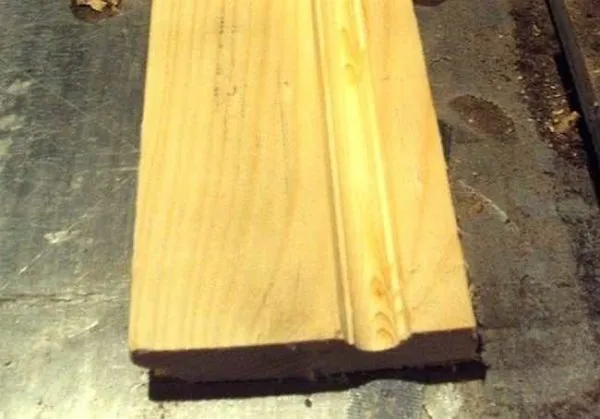

Сменив фрезу на фигурную (галтельную) и сместив шаблон или используя идущий в комплекте упор, можно нанести на заготовку продольный рисунок (на фото ниже).

Принцип работы с ручным фрезером тот же

В общем, эта техника фрезерования довольно удобная. Для первых шагов в деревообработке — это лучший способ «набить руку», дальше можно будет ровнять кромки даже без направляющих.

Ровная кромка без направляющей требует опыта

Ширина больше длины режущей части

Что делать если толщина заготовки не более длинны режущей части фрезы? В этом случае работа ручным фрезером по дереву продолжается:

• Снимаете шаблон, той же фрезой проходите еще раз. Только в данном случае шаблоном будет уже обработанная часть заготовки — подшипник будет катиться по только что отфрезерованной части. Фрезу переставляете так чтобы можно было обработать как можно больше. Сильно вам сдвинуться не даст вылет держателя, но какую-то часть все-таки обработать получится.

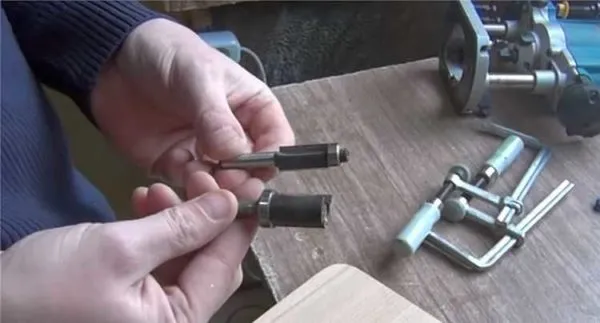

• После этого берете другую насадку — с подшипником на конце, заготовку переворачиваете так чтобы обработанная часть оказалась снизу. Закрепляете на столе струбцинами. Насадку с нижним роликом устанавливаете, чтобы подшипник катился по обработанной части. Таким образом вы полностью копируете уже обработанную часть.

Подшипник катиться по обработанной части, режущая часть ровняет остальное

Вот теперь кромка полностью обработана с одной стороны. Если надо — повторяете со второй стороной. А вообще, чтобы освоить работу ручным фрезером по дереву, потребуется несколько «черновых» заготовок. Выбирайте из тех, что не жалко выбросить — на первых порах косяков будет много, потом постепенно научитесь.

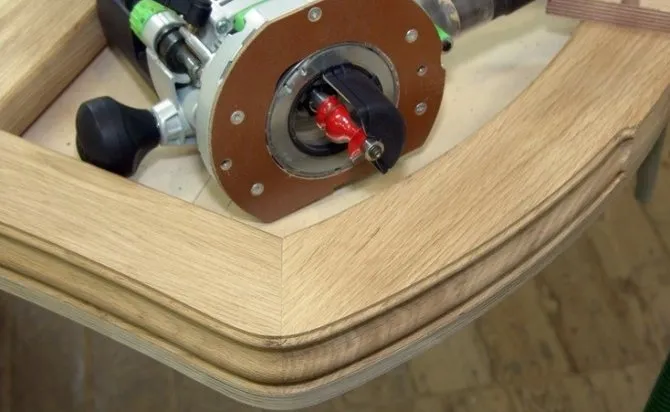

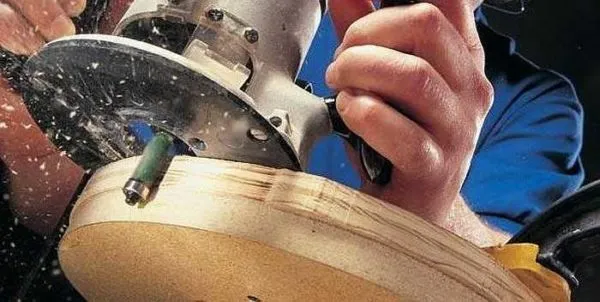

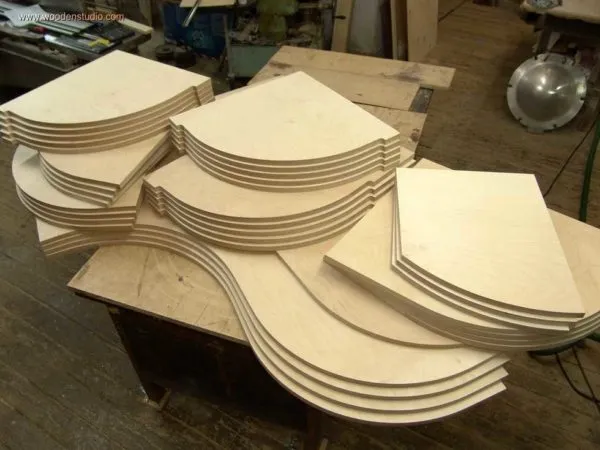

Получение фигурной и криволинейной кромки

Если нужна не ровная, а скругленная или любая другая форма кромки, надо смотреть по состоянию имеющегося края. Если заготовка более-менее ровная, берете необходимую кромочную фрезу, устанавливаете ее и обрабатываете поверхность, как рассказано выше. Если поверхность слишком кривая, ее сначала доводят до нормального состояния, а потом фрезеруют.

Это необходимо, так как ролик подшипника прокатывается по поверхности и если есть огрехи, они будут скопированы. Потому действуйте последовательно — сначала ровняйте, затем — придавайте кривизну.

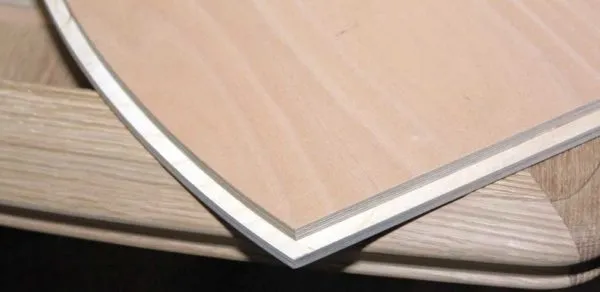

Если нудна вообще криволинейная поверхность — вырезается шаблон. Рисунок наносится на фанеру толщиной 8-12 мм, сначала его можно выпилить электролобзиком, потому край довести до идеального состояния фрезером.

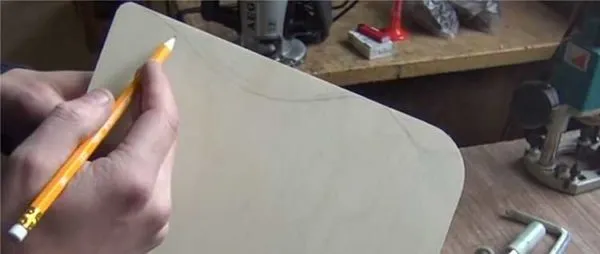

На фанере вычерчивают требуемый рисунок

В этом случае тоже придется работать фрезером, но пока без шаблона. Когда поверхность будет идеальной, шаблон фиксируют к заготовке и дальше уже описанная выше работа ручным фрезером по дереву. Только один момент: если снимать в некоторых местах понадобится большое количество материала, лучше это сделать лобзиком, например. Иначе фреза быстр затупится.
