Как сделать фильтр для скважины своими руками — устройство 4-х самодельных конструкций

Фильтром называют участок рабочей зоны обсадной колонны. Он должен предотвратить попадание достаточно крупных частиц внутрь сооружения, при этом чистая вода  беспрепятственно проходит внутрь колонны. Кроме того фильтр является дополнительной защитой стенок ствола от возможного обрушения. Конструкция состоит из трех значимых частей: собственно фильтра, надфильтрового участка и  отстойника, в котором скапливаются крупные частицы породы.

Дырчатые фильтры с перфорацией

Одной из самых распространенных систем считаются дырчатые фильтры. Они представляют собой обычную трубу с нанесенной на ее поверхность перфорацией. Несмотря на кажущуюся простоту конструкции, имеют довольно хорошие эксплуатационные характеристики. Поэтому многие из тех, кто задумывается, как сделать фильтр для скважины, выбирают именно этот вариант.

Одним из главных достоинств системы считается простота в изготовлении и невысокая стоимость. Используются такие конструкции для разных типов пород, наиболее часто устанавливаются в артезианских скважинах с невысоким напором и нестабильным водоносным горизонтом.

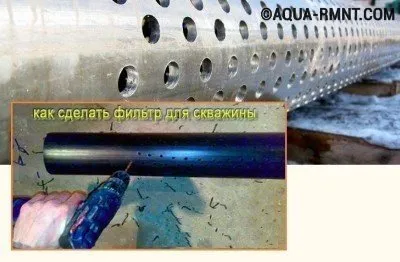

Самодельный фильтр для скважины: сверлим отверстия

Размер отверстий для фильтра выбирается исходя из характеристик грунта

Дырчатый фильтр можно изготовить самостоятельно. Для этого потребуется стальная труба нужного диаметра, лучше из геологоразведочного или нефтяного сортамента. Если выбирается пластик, что тоже возможно, нужно брать тот, который безопасен для организма человека. Далее под размеры отверстий подбирается диаметр сверла для перфорации. Величина отверстий зависит от гранулометрического состава породы.

Процесс изготовления проходит в несколько этапов:

  • Измеряется длина отстойника. Труба укладывается на горизонтальную поверхность и на нее наносится разметка. При этом нужно учитывать, что перфорированный участок должен составлять не менее 25% от длины всей трубы и располагаться впоследствии на водоприемном участке скважины.
  • Сверление отверстий. От края обычно отступается не менее 100 см, где и выполняется первый элемент. Интервал между ними должен составлять порядка 1-2 см, а располагаются отверстия в шахматном порядке. Желательно высверливать их под определенным углом, лучше всего 30-60°, в направлении снизу вверх. По окончании работ все острые края зачищаются,  труба приподнимается и тщательно выстукивается, чтобы удалить всю стружку из отверстий.
  • Нижняя часть трубы закрывается обычной деревянной пробкой. Для лучшей защиты на  конструкцию накладывается сетка для фильтра скважины, предохраняющая отверстия от засорения.

Щелевые конструкции фильтров

Наряду с дырчатыми фильтрами в трещиноватых и склонных к обрушению породах используются щелевые системы. Они более предпочтительны по своей конструкции, поскольку имеют большую, чем дырчатые, пропускную способность. На их поверхности нет «глухих» зон, и площадь одной щели в сто раз превосходит площадь отверстия.

Главным недостатком сооружения считается меньшая прочность на изгиб, поэтому при изготовлении обязательно предусматриваются так называемые «пояса жесткости» – сплошные участки без перфорации.

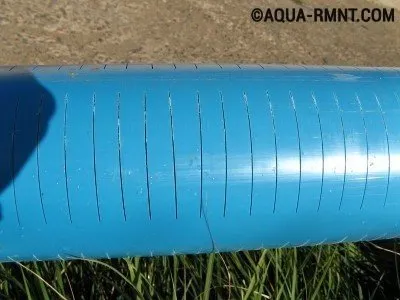

Щелевой фильтр для скважины: основа - пластмассовая труба

Щелевой фильтр имеет большую, чем дырчатый пропускную способность

Чтобы самостоятельно изготовить щелевой фильтр для скважины понадобится подготовить трубу и инструмент для фрезерования или газовый резак, в зависимости от того, как будут выполняться отверстия. Размеры ширины щелей исходя из состава породы могут варьироваться от 3 и до 5 мм, длины – от 25 и до 75 мм. Располагают отверстия как в поясном так, и в шахматном порядке. Поверх может накладываться металлическая сетка.

Подобрать сетку довольно просто. Она может быть квадратного либо галунного плетения. Опыт показывает, что лучшая прочность и проницаемость у латунной сетки галунного плетения. Подобрать размер отверстий так же несложно. Для этого через несколько сеток просеивают сухой песок. Выбирают ту, которая пропускает, в среднем, примерно половину. Однако для особо мелких песков вполне подойдет и вариант, пропустивший порядка 70%, а для крупных фракций – 25%.

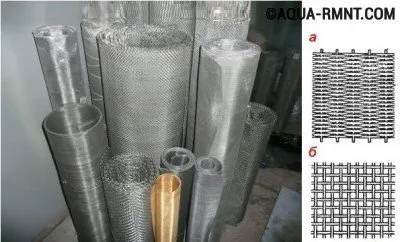

Виды сеток для фильтра

Виды сеток для фильтра: под буквой «а» галунное плетение, под «б» — квадратное

Грамотное изготовление фильтра для скважины предполагает и определение размеров песка, чтобы как можно более точно подобрать сетку.  Сделать это можно самостоятельно, высыпав немного сухого песка на миллиметровую бумагу. Крупными считаются частички величиной от 0,5 до 1 мм, средними – от 0,25 до 0,5 мм и мелкими – от 0,1 до 0,25 мм. Сетки галунного плетения имеют особую маркировку в виде дроби. В числителе указано количество проволок в основе, в знаменателе – в утке, из расчета на квадрат размером 25х25 мм. Если фильтр будет работать с гравием, то сетку выбирают только с квадратным плетением.

Перед тем, как наложить сетку, на фильтр спирально наматывают стальную нержавеющую проволоку шагом 15-25 мм. Диаметр проволоки – 3 мм. Через каждые 0,5 м по длине каркаса ее точечно припаивают, обеспечивая максимальную прочность. Сетку внахлест надевают на трубу и стягивают проволокой по спирали. Шаг – 50-100 мм. Каждый виток после закручивания перегибают под стяжку пассатижами. Так же сетку можно припаять. Для этого сначала крепят один край, а затем внахлест на него – второй. Таким способом можно самостоятельно изготовить лучший фильтр для скважины на песок, каковым считается щелевая конструкция с сеткой.

Фильтровальные проволочные системы

Проволочный фильтр представляет собой специальную проволоку с особым профилем, намотанную на каркас. Такой вариант предпочтительней дырчатых и щелевых фильтров с сеткой, поскольку толщина проволоки намного больше, что обеспечивает конструкции более длительный срок службы. Качественный фильтр должен быть прихвачен сваркой во всех точках касания с каркасом. Его пропускная способность напрямую зависит от формы сечения и шага проволоки. Задумываясь, как изготовить фильтр для скважины самостоятельно, этот вариант вряд ли стоит рассматривать, поскольку это почти невыполнимая задача.

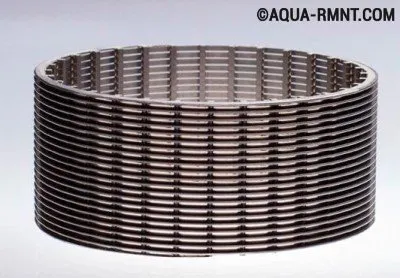

Изготовление фильтра для скважины: проволочная система

Проволочные фильтры — самые прочные, но достаточно сложны для самостоятельного изготовления

Впрочем, те, кто не боится трудностей, все же могут попробовать изготовить проволочный фильтр. Его каркасом служит щелевая конструкция, размер отверстий которой должен быть равен среднему диаметру породных частиц. Перед намоткой на каркас накладываются 10-12 продольных прутков, чей диаметр составляет не менее 5 мм.

Затем стальная нержавеющая проволока, диаметр 2-2,5 мм, навивается под натяжением на основу. Выполнять операцию лучше на токарном станке, но можно и вручную, тогда операция потребует особого терпения и аккуратности.

Гравийное фильтрационное сооружение

Гравийный фильтр – достаточно простая конструкция, позволяющая скважине качественно функционировать. Обустраивается сооружение в заглинизированных и мелких песках. Для создания гравийного фильтра бурится отверстие для скважины несколько большего, чем нужно диаметра. Гравий, который перед этим тщательно подбирается и даже калибруется, поскольку требуется именно одноразмерная фракция, с устья засыпается в скважину. Выбирая гравий, нужно учитывать средний размер частиц породы: они должны быть меньше в среднем в 5-10 раз. Толщина обсыпки – не менее чем 50 мм.

Таким образом, самодельный фильтр для скважины – это вполне реально. Главное грамотно рассчитать собственные силы и выбрать наиболее подходящий вариант. Тщательное следование инструкции и правильно подобранный материал позволят собрать хороший фильтр, не уступающий по качеству тем, которые можно купить в магазине.
