В частных домовладениях, расположенных в городской зоне, обычно предоставляется возможность подключения к централизованной водопроводной сети. Однако в населенных пунктах, где изначально отсутствует главный водопровод, приходится создавать независимые системы водоснабжения на участках, используя гидротехнические сооружения.

Элементы системы водоснабжения

Чтобы организовать бесперебойную подачу воды к точкам водоразбора и обеспечить нужное давление, схема водоснабжения должна включать такие элементы:

  • гидротехническое сооружение;
  • насосное оборудование;
  • гидроаккумулятор;
  • система водоподготовки;
  • автоматика: манометры, датчики;
  • трубопровод;
  • запорная арматура;
  • коллекторы (при необходимости);
  • потребители.

Также может потребоваться дополнительное оборудование: водонагреватели, поливные, оросительные системы и т.п.

Особенности выбора насосного оборудования

Для стационарной системы водоснабжения чаще всего выбирают погружные центробежные насосы. Их устанавливают и в колодцах, и в скважинах. Если гидротехническое сооружение небольшой глубины (до 9-10 м), то можно приобрести поверхностное оборудование или насосную станцию. Это имеет смысл, если обсадная труба скважины слишком узкая и возникают сложности с выбором погружного насоса нужного диаметра. Тогда в скважину опускают только водозаборный шланг, а сам прибор устанавливают в кессоне или подсобном помещении.

Насосные станции имеют свои преимущества. Это многофункциональные системы – насос, автоматика и гидроаккумулятор. Хотя стоимость станции выше, чем погружного насоса, в конечном итоге система обходится дешевле, т.к. отпадает необходимость отдельно приобретать гидробак.

Из минусов насосных станций самые существенные – это сильный шум при работе и ограничения по глубине, с которой они способны поднимать воду. Важно правильно установить оборудование. Если при монтаже насосной станции допустить ошибки, она может «завоздушиваться», что сказывается на стабильности подачи воды.

Оборудование для водоснабжения

Для организации бесперебойной работы системы водоснабжения, помимо насосов, устанавливают гидробаки и блоки автоматического управления

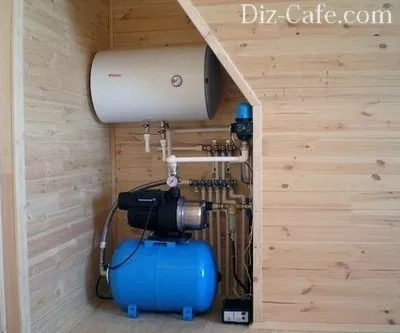

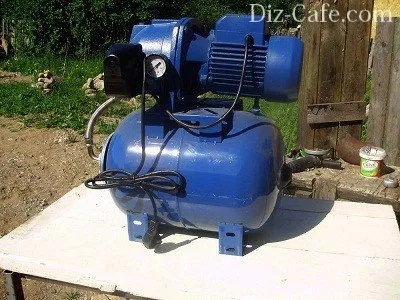

Насосная станция

При выборе насосной станции следует правильно рассчитать необходимую мощность, производительность и покупать оборудование с высоким КПД

Есть случаи, когда установить погружной насос просто невозможно и приходится монтировать поверхностный или насосную станцию. Например, если уровень воды в колодце или скважины недостаточен для соблюдения правил монтажа глубинного оборудования.

Насос должен быть установлен так, чтобы над ним был слой воды не менее 1 м, а до дна оставалось 2-6 м. Это необходимо для хорошего охлаждения электродвигателя и забора чистой воды без песка и ила. Несоблюдение условий монтажа приведет к быстрому износу насоса из-за перекачивания загрязненной воды или перегоранию обмоток электродвигателя.

При выборе погружного насоса для скважины нужно обращать внимание на тип конструкции прибора. Если установлена трехдюймовая эксплуатационная труба, многие владельцы скважин покупают дешевый и надежный отечественный насос «Малыш». Диаметр его корпуса позволяет монтировать прибор даже в узкие трубы. Однако при всех достоинствах «Малыш» – наихудший выбор. Это оборудование вибрационного типа.

Постоянная вибрация двигателя довольно быстро разрушает эксплуатационную колонну. Экономия на насосе может обернуться гораздо большими тратами на бурение новой скважины или замену обсадной трубы, что по стоимости и трудоемкости сопоставимо со строительством гидротехнического сооружения. Вибрационные насосы не подходят для узких скважин из-за особенностей устройства и принципа работы. Лучше поставить насосную станцию.

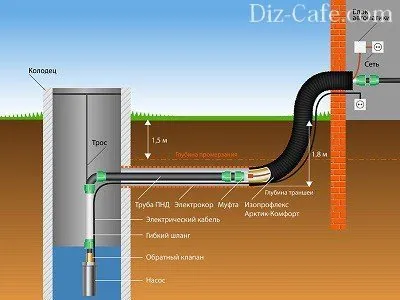

Схема водоснабжения с погружным насосом

В скважину глубинный насос опускают на страховочном тросе. Если необходимо его демонтировать, то поднимать тоже следует за трос и ни в коем случае не тянуть за водоподъемную трубу

Гидроаккумулятор – гарантия бесперебойной подачи воды

Наличие гидроаккумуляторного бака в системе водоснабжения предотвращает появление многих проблем с подачей воды в дом. Это своеобразный аналог водонапорной башни. Благодаря гидробаку насос работает с меньшими нагрузками. Когда резервуар наполняется, автоматика отключает насос и включает только после того, как уровень воды падает до определенного уровня.

Объем гидробака может быть любым – от 12 и до 500 л. Это позволяет обеспечить некоторый запас воды на случай отключения электроэнергии. При расчете объема гидроаккумулятора учитывают, что в среднем на обеспечение потребностей в воде одного человека нужно примерно 50 л. Ежесуточно из каждой водоразборной точки забирается около 20 л. Расход воды на полив следует рассчитывать отдельно.

Существует два типа гидроаккумуляторов – мембранные и накопительные. Первые обычно небольшого объема, оснащены манометром и обратным клапаном. Задача такого гидробака – обеспечить нужное давление в водопроводе. Накопительные резервуары гораздо большего объема. Наполненные, они могут весить до тонны.

Объемные емкости монтируют на чердаках, поэтому при проектировании системы водоснабжения следует заранее предусмотреть необходимость усиления строительных конструкций и продумать теплоизоляцию на зимний период. Объем воды в накопительном баке достаточный, чтобы при отключении электроэнергии воды хватило не менее чем на сутки.

Обеспечить постоянное электроснабжение поможет генератор, об этом читайте: https://diz-cafe.com/tech/kak-vybrat-generator-dlya-dachi.html

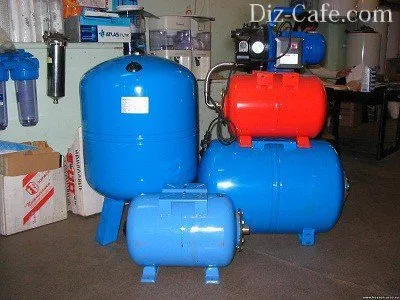

Гидроаккумуляторы

Существует множество конструкций гидроаккумуляторов. В зависимости от места расположения можно выбрать вертикальную или горизонтальную модель

Трубы ПНД – простое и надежное решение

В продаже по-прежнему можно найти водопроводные трубы из любых материалов – стали, меди, пластика, металлопластика. Все чаще владельцы загородных домов отдают предпочтение трубам ПНД (из полиэтилена низкого давления). Они не уступают в качестве металлическим, при этом не размерзаются, не лопаются, не ржавеют, не гниют.

Качественные ПНД трубы способны прослужить до полувека. Благодаря малому весу, унифицированным соединительным и крепежным элементам они относительно просты в монтаже. Для автономной системы водоснабжения – это идеальный вариант, и с каждым годом все больше владельцев домов выбирают именно его. Обычно для водопровода покупают трубы диаметром 25 или 32 мм.

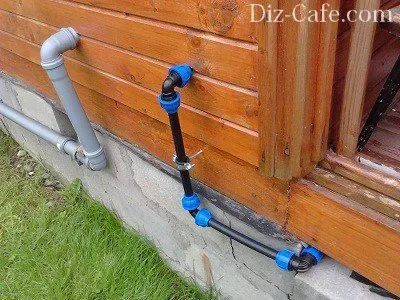

Водопровод из ПНД труб

Полиэтилен эластичен. Он растягивается и сжимается в зависимости от температуры окружающей среды. Благодаря этому он сохраняет прочность, герметичность и первоначальную форму

Прокладка наружной части трубопровода

При строительстве водопровода необходимо обеспечить подключение трубопровода к водоподъемной трубе ниже уровня промерзания грунта. Оптимальный вариант подключения скважины – монтаж через pitless-адаптер.

Это простое и дешевое устройство, предназначенное специально для вывода труб из эксплуатационной колонны скважины. Как обустроить скважину с pitless-адаптером, подробно рассказано на видео:

Если по каким-то причинам невозможно подключиться через адаптер, придется строить приямок или монтировать кессон. В любом случае соединение с трубопроводом должно быть на глубине не менее 1-1.5 м. Если в качестве источника используют колодец, у его основания нужно пробить отверстие для ввода трубы. Позже, когда все работы по прокладке труб будут закончены, ввод герметизируют.

Дальше схема примерно одинакова, что для колодца, что для скважины. Для прокладки трубопровода готовят траншею от гидротехнического сооружения до стен дома. Глубина – 30-50 см ниже уровня промерзания. Желательно сразу обеспечить уклон 0,15 м на 1 м длины.

Об особенностях устройства водоснабжения дома из колодца можно узнать из материала: https://diz-cafe.com/voda/vodosnabzheniya-zagorodnogo-doma-iz-kolodca.html

Когда траншея выкопана, ее дно засыпают слоем песка 7-10 см, после чего поливают, утрамбовывают. На песчаную подушку прокладывают трубы, соединяют, проводят гидравлические испытания при давлении, в 1.5 раза превышающим запланированное рабочее.

Если все в порядке, трубопровод засыпают слоем песка 10 см, утрамбовывают без избыточного давления, чтобы не порвать трубы. После этого засыпают траншею грунтом. Вместе с трубами укладывают насосный кабель, изолируют. При необходимости его наращивают, если стандартной длины не хватает для подключения к источнику питания. Стандартный электрокабель насоса – 40 м.

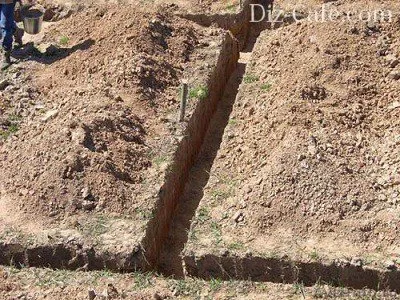

Траншея для трубопровода

При подготовке траншеи для трубопровода обязательно обустраивают песчаную подушку. Это необходимо, чтобы острый булыжник из грунта не пробил и не разгерметизировал трубу

Как еще можно подвести воду к дому? Если дом расположен в суровых климатических условиях или хозяин решил проложить трубопровод так, чтобы не зависеть от глубины промерзания грунта, то есть варианты обустройства наружного водопровода:

  • Трубопровод прокладывают на глубине 60 см и засыпают 20-30-сантиметровым слоем утепляющей смеси – керамзита, пенопластовой крошки или угольного шлака. Основные требования к изолятору – минимальная гигроскопичность, прочность, отсутствие уплотнения после трамбовки.
  • Можно организовать наружный водопровод на небольшой глубине – от 30 см, если изолировать трубы специальными утеплителями и гофрированным кожухом.
  • Иногда трубы прокладывают с греющим кабелем. Это отличный выход для местностей, где зимой лютуют трескучие морозы.

Также будет полезен материал об организации постоянного и летнего вариантов водопровода на даче: https://diz-cafe.com/voda/vodoprovod-na-dache-svoimi-rukami.html

Ввод трубопровода в дом

Проводят воду из колодца в дом через фундамент. Трубопровод чаще всего замерзает именно в месте ввода, даже если он проложен по всем правилам. Бетон хорошо пропускает влагу, и это способствует возникновению проблем с трубами. Чтобы избежать их, необходим отрезок трубы большего диаметра, чем водопроводная.

Он будет служить своеобразным защитным футляром места ввода. Для этого можно выбрать трубу из любого доступного материала – асбеста, металла или пластика. Главное, чтобы диаметр был существенно больше, т.к. нужно проложить водопроводную трубу с теплоизолирующими материалами. Для водопровода 32 см берут трубу-футляр 50 см.

Трубопровод утепляют, вкладывают в защитную конструкцию, потом выполняют набивку, чтобы добиться максимальной гидроизоляции. Посередине забивают канат, а от него и до края фундамента – глину, разведенную с водой до консистенции густой сметаны. Это отличный природный гидроизолятор. Если нет желания самостоятельно готовить смесь, можно использовать монтажную пену или любой подходящий герметик.

Ввод трубопровода должен быть расположен в самом фундаменте, а не под ним, т.к. после его заливки нельзя трогать грунт под конструкцией. Точно так же через фундамент вводят и канализационный трубопровод. Между вводами систем водоснабжения и отведения стоков должно быть не менее 1.5 м.

Подробнее о правилах устройства канализации на даче, можно узнать из материала: https://diz-cafe.com/voda/kak-sdelat-kanalizaciyu-dlya-dachi.html

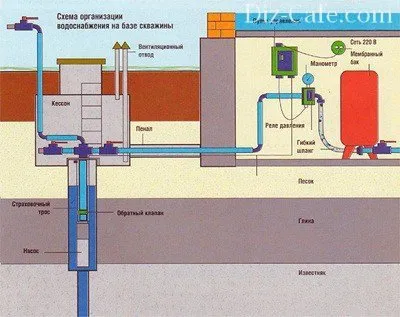

Схема ввода трубопровода в дом

Для теплоизоляции используют материалы толщиной около 9 мм. Это защищает трубопровод от деформации при усадке

Внутренняя разводка труб водоснабжения

После того как провели воду в частный дом, нужно выбрать схему и тип внутренней разводки. Она может быть открытой или закрытой. Первый способ предполагает, что все трубы будут на виду. Это удобно с точки зрения ремонта и обслуживания, но с точки зрения эстетики не лучший вариант.

Закрытая прокладка труб – это способ их размещения в полу и стенах. Коммуникации полностью маскируются, их не видно под чистовой отделкой, однако это трудоемкий и затратный процесс. Если придется ремонтировать трубы, то и все помещение, где нужен будет доступ к ним, тоже потребует обновления отделки.

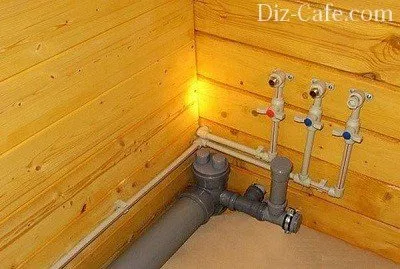

Открытая разводка труб

Чаще всего применяют открытый способ прокладки труб внутреннего водопровода. Это гораздо дешевле и удобнее, чем штробление стен для маскировки коммуникаций. Трубы из полимерных материалов хорошо выглядят и для открытой системы подходят лучше, чем металлические

Различают такие схемы разводки:

  • коллекторная;
  • тройниковая;
  • смешанная.

При коллекторном типе разводке устанавливают коллектор (гребенку). От него идут отдельные трубы к каждому сантехническому прибору. Такой вариант разводки подходит для обоих типов прокладки труб – открытого и закрытого.

Благодаря наличию коллектора давление в системе стабильно, но это дорогостоящее мероприятие, т.к. требует большого количества материалов. Существенное преимущество этой схемы заключается в том, что при ремонте одного сантехнического прибора водоснабжение остальных возможно в прежнем режиме.

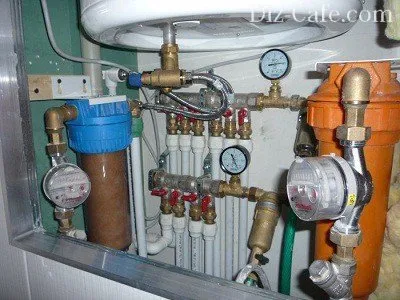

Коллекторная разводка

Монтаж коллекторной разводки обходится существенно дороже тройниковой, но эти расходы окупаются. Протечки чаще всего случаются на стыках. При коллекторной схеме стыков минимум

Тройниковую схему называют еще последовательной. Сантехнические приборы подключают последовательно один за другим. Достоинство метода – в его дешевизне и простоте, а недостаток – в потере давления. Если несколько приборов работают одновременно, напор заметно снижается.

При ремонте в одной точке приходится отключать всю систему водоснабжения. Смешанная схема предусматривает коллекторное подключение смесителей и последовательное – сантехнических приборов.

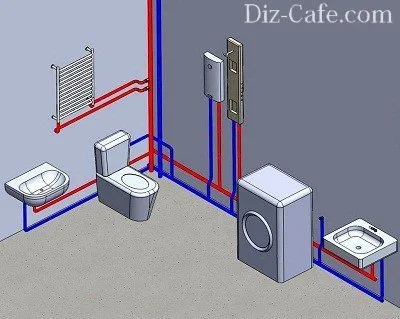

Тройниковая схема

Последовательное подключение сантехнических приборов – самый дешевый и удобный вариант. Однако такая схема вполне может привести к тому, что при открывании холодного крана на кухне в ванной будет резко повышаться температура воды

В большинстве случаев для внутреннего водопровода выбирают трубы из полимерных материалов. Они проще в монтаже, чем металлические, плюс нет необходимости дополнительно оплачивать работу сварщиков. Единственный нюанс: для подключения унитаза к системе желательно использовать металл, т.к. полимерные трубы не всегда справляются с резкими перепадами давления. Рекомендуем также почитать про особенности разводки труб в ванной на сайте “Ваннапедия“.

Чтобы при необходимости слить воду из системы, устанавливают отдельный кран. Когда внутренний водопровод полностью собран, его работу проверяют. Если нет протечек, напор во всех точках водоразбора нормальный, систему можно вводить в эксплуатацию.

Видео пример обустройства водопровода внутри дома:

При проектировании системы автономного водоснабжения следует учесть необходимость установки фильтров и систем водоподготовки. Они могут существенно отличаться по функциям, типу конструкции и подключения к водопроводу. Чтобы правильно выбрать фильтры, нужно сделать анализ воды, определить, есть ли нежелательные примеси. Если химический и микробиологический анализы воды в порядке, то достаточно будет только грубой очистки воды от песка, ила и грязи. Если нет – подбирать оборудование лучше после консультации со специалистами.
