Самостоятельное изготовление навеса для мангала — варианты крыши из дерева и металла

Отдых на свежем воздухе в компании близких – непременный повод для приготовления шашлыков. Но неожиданные погодные условия могут не только подпортить настроение участникам, но и помешать готовить это блюдо.

Если учесть «навес для мангала чертеж», то перефразировка может быть следующей:

Время проведения отдыха на природе в кругу родных и близких часто не обходится без традиционных шашлыков. Тем не менее, внезапное ухудшение погоды может не только омрачить настроение участников, но и помешать правильно приготовить данное блюдо.

Стоит отметить, что владельцы частных домов обустраивают капитальные навесы не только над мангалом или барбекю, но и над целой зоной отдыха. А широкий ассортимент строительных материалов на рынке, позволяет воплотить в реальность любую задумку при обустройстве комфортной и красивой зоны отдыха.

Зачем нужна крыша для мангальной зоны

Навес для мангала стоит приобрести или сделать своими руками для того, чтобы защитить себя во время приготовления шашлыков не только от внезапно начавшегося проливного дождя, но и от палящих солнечных лучей. К тому же, грамотно продуманная конструкция может стать основным украшением ландшафта в зоне отдыха.

Внимание: навес для барбекю согревает отдыхающих прохладными летними вечерами. Так как он не дает теплу слишком быстро растворяться в воздухе.

Составление чертежа

Каждый хозяин может сделать схему своими руками для зоны барбекю с навесом, взяв за пример типовой набросок из интернета.

В конструкции указывают:

• планировку с местом расположения во дворе;
• план сверху конструкции с размерами;
• вертикальный вид навеса с указанием высотных отметок.

Проект нужен для подсчета материала, особенно это касается габаритных построек. На чертеже легче внести изменения, чем переделывать смонтированную конструкцию.

Виды навесов

По разновидностям навесы под мангал своими руками делятся на:

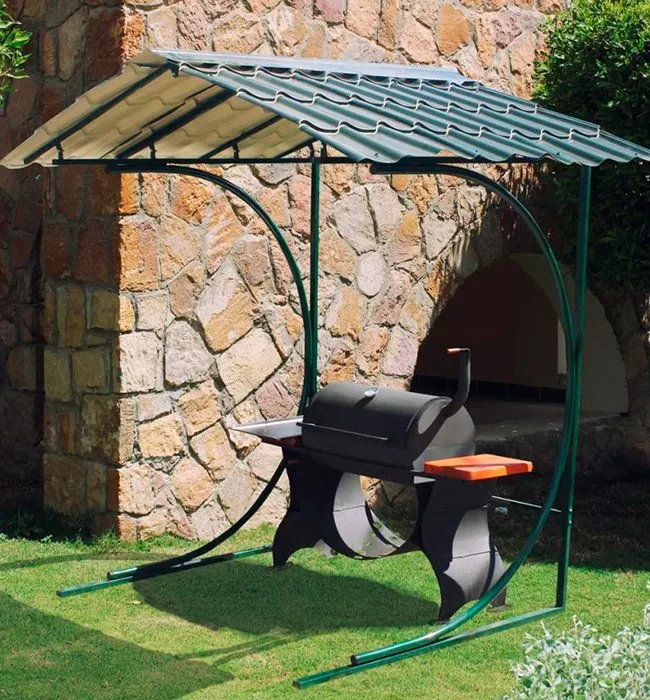

• переносные. Отличаются мобильностью, легким весом, ажурностью, эффективной защитой мангала или печи от различных негативных факторов окружающей среды. Их легко и удобно переносить в любую точку приусадебного участка вместе с мангалом. При желании, такие конструкции можно даже брать с собой на отдых в лес или на озеро. При изготовлении переносного навеса под мангальную зону рекомендуется выбирать такие материалы, как: металлический профиль, железо профильные трубы, поликарбонат;
• стационарные. Они отличаются большими габаритами, массивной и вместительной конструкцией и сооружаются преимущественно из тяжелых стройматериалов (кирпича, металлических труб, металла, дерева). Место для их строительства выбирают заранее (так как такую конструкцию невозможно сдвинуть с места). Довольно часто под стационарным навесом для барбекю на даче обустраивается полноценная зона отдыха. То есть, здесь размещаются не только мангал, но и стол для приготовления и приема шашлыков, стулья.

Мангал и его разновидности

Чтобы разобраться в вопросе, необходимо иметь представление обо всех исходных условиях. Тут мы упираемся в сам мангал. В классическом понимании — это металлический ящик, высотой 15-20 сантиметров, где мангальщик разжигает угли и на них уже готовит кушанье.

Такую же конструкцию, но из кирпича, принято называть «барбекюшница». Приготовленное там мясо проходит ту же термическую обработку и не отличается по вкусовым качествам от пожаренного на мангале.

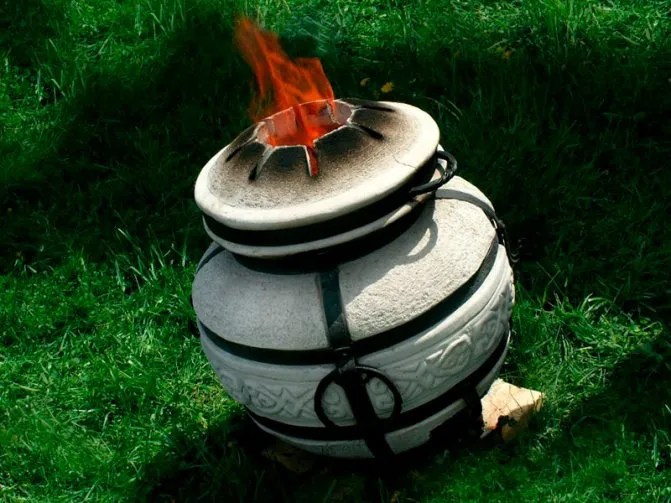

И, наконец, третья посудина, подходящая для приготовления шашлыка, называется тандыром. Представляет собой огромный керамический кувшин с топкой у основания. Шампура с мясом опускаются внутрь емкости, где происходит готовка.

Общее у жаровен одно — это источник открытого пламени. Оно может быть залито дождем или послужить причиной пожара. Но есть отличия. Тандыр и каменный мангал — стационарные зоны. Эти жаровни не положишь в багажник, не возьмёшь на природу, тогда как металлические (железные) конструкции более мобильны. А потому мы сразу о варианты, останавливаемся на стационарных.

Выбор материала

Навес для барбекю можно приобрести в готовом виде или сделать своими руками из разных материалов:

• дерева. В качестве изготовления опор конструкции применяются брус или бревна. Главное, чтобы на древесине не было черных разводов, свидетельствующих о ее гниении. Деревянные опоры довольно легко устанавливаются (для этого не надо иметь особых навыков в строительстве и иметь большой набор инструментов). Навесы для мангала из дерева привлекают эстетичным и благородным внешним видом, и они гармонично вписываются в различные ландшафтные дизайны;
• металла. Такие конструкции имеют небольшой вес, их легко сделать своими силами, имея небольшие навыки в строительстве, и умея работать со сварочным аппаратом. Металлические стойки как нельзя лучше походят при сооружении довольно большого и вместительного навеса для мангала из металла. А вот крышу не рекомендуется делать железной, так как она будет быстро нагреваться на солнце, и шуметь при сильном дожде. При изготовлении навеса над мангалом из металла кровлю лучше делать из дерева, поликарбоната, шифера;
• камня. Такие капитальные постройки сооружаются из кирпича, камня и бетона. Они смотрятся в ландшафтных дизайнах стильно и привлекательно. Как правило, под такими постройками владельцы дач сооружают каменные русские печи для приготовления вкусных и аппетитных блюд.

Инструкция по изготовлению деревянного каркаса

Столбики опор требуется соединить обвязкой из бруса или бревен, приколачивая их по верхним торцам. Чаще всего при этом соединяют сначала те стороны, на которые не будут опираться стропила, а затем ставят поперечные им. При таком расположении кровля равномерно опирается на все установленные столбики. Для соединения в углах можно использовать способ вполдерева, удаляя часть древесины на самом торце или делая декоративный выпуск балок за пределы крыши. Иногда при использовании бруска способ не применяют, устанавливая 2 противоположных друг другу несущих балки поверх 2 других.

Для обвязки можно использовать и прочные доски (не менее 3 см толщиной). Их приколачивают с внешней стороны опорных столбиков по периметру. Если нагрузка на кровлю будет велика (большая площадь, 1 скат), то несущую пару сторон обвязки делают двойной, укрепляя такие же доски с внутренней стороны столбиков.

Подготовительный этап работ

Любое строительство всегда начинается с создания чертежа. На листочке обязательно необходимо расчертить, как будет выглядеть будущее укрытие для мангала, какие материалы и в каком количестве потребуются для его сооружения. Если речь идет о капитальной стационарной постройке, то для нее потребуется заранее выбрать и подготовить место. Далее необходимо закупить расходные материалы, запастись свободным временем и можно приступать к строительству навеса для мангала своими руками.

Внимание: при строительстве капитального навеса для мангальной зоны, выбирается участок, расположенный на расстоянии от дома не ближе 6 метров. Этого требуют правила пожарной безопасности. Также при выборе места расположения навеса рекомендуется продумать, насколько удобно будет ходить за водой, продуктами и посудой.

Подготовка площадки

Строительство навеса под мангал начинается с подготовки площадки. С нее убирается весь мусор, выкорчевываются пни и кусты. Площадка выравнивается, и на ней производится предварительная разметка.

Укрепление опор

Сооружение капитального навеса над барбекю требует возведения фундамента. Для этого с 4-х сторон выкапываются ямы глубиной и диаметром по полметра. В них укладывается кирпич, арматура, устанавливаются опоры и вся конструкция заливается бетоном. При этом необходимо постоянно проверять четкость конструкции строительным уровнем.

Внимание: после заливки опор бетоном, конструкция должна полностью просохнуть, на это уходит 2-3 недели.

Особенности монтажа

Бетонирование

Под металлические и деревянные столбы роют ямы садовым буром, внизу делают подсыпку из щебня и песка, затем бетонируют окружающее пространство. Нижнюю часть опоры оборачивают рубероидом или три раза смазывают расплавленным битумом. Бетон при заливке штыкуют лопатой, куском арматуры, или используют вибратор для выгонки воздуха.

Под кирпичные столбы роют яму на 5 см больше сечения по всем сторонам. На дне насыпают 5 и10 см песка и щебня, трамбуют, проливают водой. Кладут слой гидроизоляции так, чтобы она полностью покрывала стены. Делают арматурный каркас, стержни связывают проволокой или сваривают. Бетонируют яму, затем ждут 12 – 15 суток, чтобы начать кладку.

Кладка кирпичных и каменных столбов

Готовят цементно-песчаный раствор в концентрации 1:3 (цемент, песок, соответственно). При выполнении кладки перевязывают вертикальные и горизонтальные швы. Через 2 – 3 ряда устанавливают штампованную металлическую сетку или помещают арматуру диаметром 4 – 6 мм, чтобы не увеличить толщину шва.

Природный камень труднее класть, т. к. он не имеет четкой формы. Края кусков немного скалывают, чтобы сделать их приблизительно равными по граням. Также соблюдают перевязку швов, раствор удаляют сразу, т. к. после застывания его трудно выбрать из неровностей на поверхности камня.

Сборка деревянного каркаса

Перед установкой детали пропитывают горячей олифой (+60°С) или магазинными антисептиками. После изготовления каркаса его красят масляной или акриловой краской.

Изготовление металлического каркаса

Стальные элементы собирают на болтах или с помощью сварки. Болтовое соединение регулярно проверяют и подтягивают гайки.

Этапы изготовления:

• поперечины фиксируют к стойкам на выбранной высоте;
• вырезают угловые подкосы, фиксируют в нужных местах;
• небольшие фермы сваривают на земле, затем поднимают, а габаритные изготавливают наверху каркаса.

После установки металл обезжиривают, покрывают средством от ржавчины, красят пентафталевыми или латексными составами.

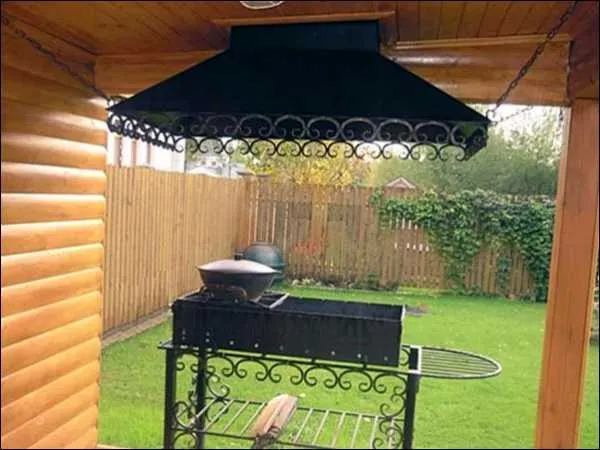

Вариант навеса с вытяжкой

Монтаж покрытия

Используют виды профнастила, которые предназначены для кровельных работ, у такого материала нормативная высота волны, чтобы он не прогибался от снега, действия ветра. Для металлочерепицы нужно сплошное основание, а не отдельные рейки.

Шаг между элементами обрешетки выбирают в зависимости от угла наклона, принимают во внимание прочность материала. Увеличение наклона ската ведет к уменьшению нагрузки от снега, но усиливает действие ветра.

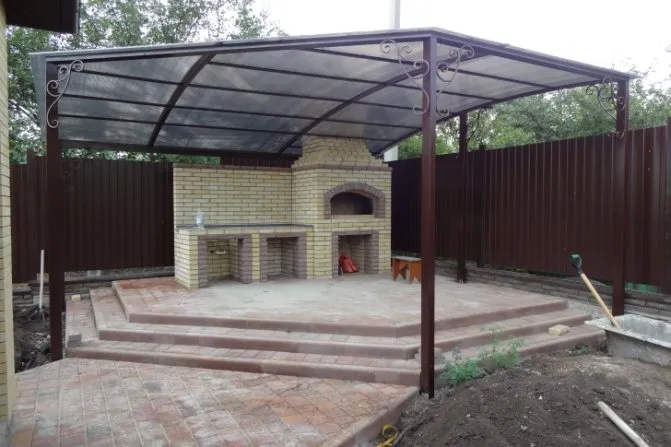

Сооружение металлического навеса самостоятельно

Для сооружения навеса под мангальную зону из металла необходимо:

1. Соорудить фундамент. Для этого выкапываются ямки глубиной пол метра и в них вставляются металлические трубы, диаметром от 80 и до 120мм. При этом необходимо пользоваться строительным уровнем, чтобы все работы были выполнены точно и аккуратно.
2. Далее лунки заливаются бетоном.
3. После его полного высыхания к опорам привариваются профильные трубы диаметром 50 мм и крепится металлический профиль.
4. Далее можно сооружать кровлю из шифера, металлочерепицы или поликарбоната.

Внимание: для строительства навеса для барбекю из металла необходимо уметь работать со сварочным аппаратом.

Особенности строения и кровельные материалы

Тип покрытия выбирают в зависимости от условий монтажа и эксплуатации. Применяют материалы:

• поликарбонат сотовый и сплошной;
• кровельную сталь;
• мягкую битумную черепицу;
• профильный лист;
• металлочерепицу;
• шифер;
• дерево.

Для арочных навесов берут поликарбонат, сталь или битумную черепицу, т. к. материал легко гнется.

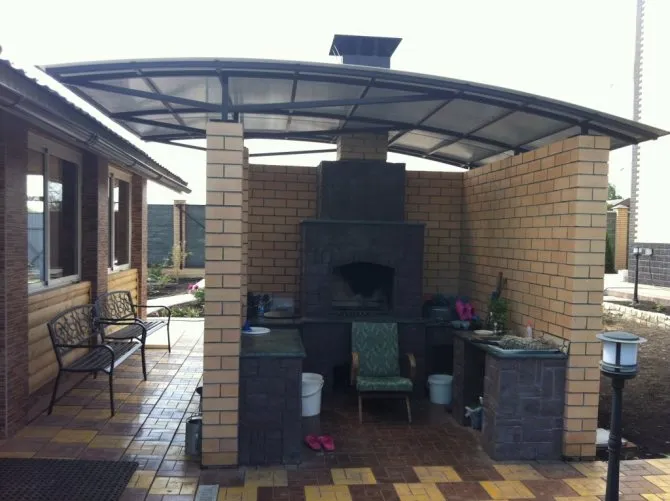

Строительство навеса для мангала из кирпича своими руками

Кирпичный навес для гриля не такой популярный, как металлический или деревянный, так как он требует значительных капиталовложений и занимает слишком много времени. Зато такое укрытие может выполнять роль беседки и стать полноценной комфортной зоной отдыха на даче.

Покраска конструкции

Покрытие лакокорасочными материалами не только декорирует постройку, но и служит для защиты от неблагоприятных условий внешней среды. Составы для окраски деревянных и стальных частей выбирают с маркировкой «для наружных работ». Перед окрашиванием можно дополнительно обработать сооружение антикоррозионными или антисептическими составами.

Окрашивание производят вручную, кистью покрывая все детали строения в 2 слоя. После нанесения первого дают составу высохнуть согласно инструкции к нему. Слой лака или краски желательно ежегодно обновлять, покрывая поврежденные участки. Полностью перекрасить навес можно 1 раз в 3-5 лет.

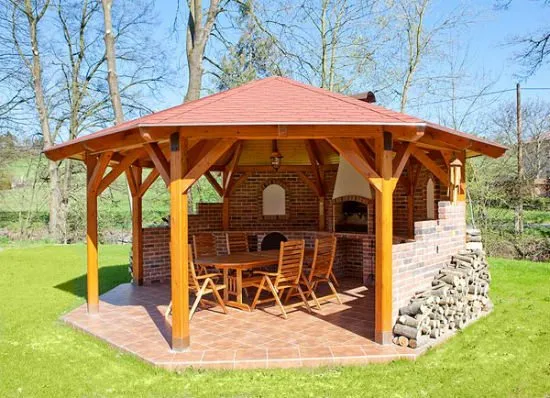

Строительство деревянного навеса самостоятельно

При строительстве навеса для мангала из дерева своими руками в качестве опор лучше применять брус сечением 150х150 мм. Сам процесс возведения навеса над мангалом из дерева выглядит следующим образом:

1. На подготовленном участке проводится разметка контура будущего козырька. В угловых и боковых линиях разметки выкапываются ямы глубиной до 60 см и диаметром до 35 см.
2. Выкопанные ямы заливаются бетоном.
3. В них устанавливаются анкера с креплениями для опор.
4. Далее выполняется установка кровли. Как правило, деревянные навесы оснащаются двухскатной крышей.
5. Стропила рекомендуется собирать на земле, и уже готовую конструкцию можно поднимать и крепить сверху.
6. После установки стропил, подготовленная поверхность накрывается гидроизоляцией и далее выполняется монтаж кровли. Для этих целей лучше всего использовать металлочерепицу или профнастил.

Внимание: при строительстве деревянного навеса для барбекю, расстояние между столбами опор не должно быть более 3 м. Так как балки, установленные на них, просто прогнутся со временем от больших нагрузок.

Площадку под деревянным навесом можно выложить тротуарной плиткой. Все деревянные элементы обязательно обрабатываются олифой и вскрываются лаком.

Необходимые инструменты

Другие инструменты:

• лопата, емкость для приготовления бетона;
• дисковая пила, электродрель, болгарка, аппарат для сварки;
• ручная ножовка, отвертка, молоток, плоскогубцы.

Для разметки понадобятся колышки из древесины или металла, прочный шнур, канат.

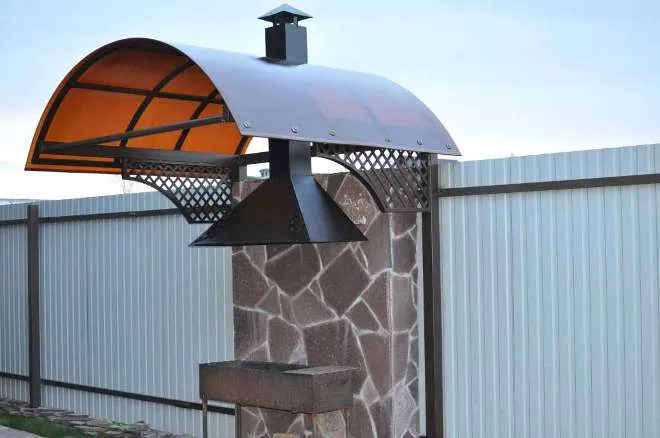

Сооружение навеса с дымоходом своими руками

Дымоход при строительстве навеса своими руками, чаще всего сооружается из жести. Его начинают выводить на расстоянии полуметра от шашлычницы, и заканчивают на этапе возвышения кровли. Сверху труба обязательно защищается от осадков и грязи специальным колпаком.

В заключение стоит отметить, что навес для барбекю значительно повысит комфорт во время отдыха на природе, и создаст уют на приусадебном участке. Стационарную шашлычницу любых размеров легко и просто соорудить своими руками из подручных материалов. Главное, запастись свободным временем, необходимыми стройматериалами и иметь большое желание, сделать свою дачу более удобной в эксплуатации. При грамотном подходе к возведению укрытия для барбекю, оно простоит не один десяток лет, радуя владельцев привлекательным внешним видом, удобством в эксплуатации и уходе.

Пошаговая инструкция по изготовлению металлического каркаса

Общие принципы сборки металлического каркаса для стационарной беседки и маленького навеса над самой жаровней примерно одинаковы. Во втором случае столбики опор никуда не вкапывают, а приваривают к ножкам или корпусу мангала. Дальнейшие действия заключаются в следующем:

1. Нарезать профтрубу или уголок для изготовления обвязки по размеру площади, которую желательно закрыть (чаще всего делают выпуски концов на 50-60 см по периметру вокруг жаровни).
2. Приварить сначала боковые стороны, которые не несут стропил. Поперек них, на концах сделанных выпусков уложить несущие балки и приварить к нижним.

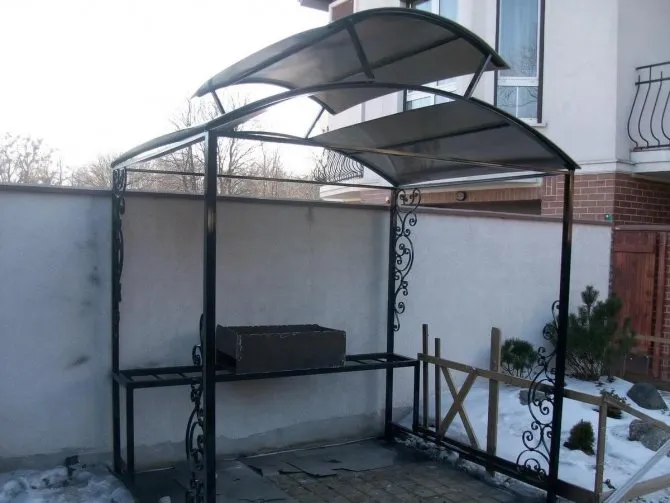

Как сделать арочную крышу?

Если нужно изготовить арочную или полуарочную кровлю, перед изготовлением каркаса на уровне грунта (на 10-15 см выше почвы) устанавливают 2 детали нижней обвязки. Их длина равна диаметру дуги арки или радиусу полуарочной части дуги. При изготовлении маленького навеса центр дуги должен быть смещен на передние ножки жаровни. Так она окажется сдвинута от самой высокой части, где удобнее стоять человеку.

Боковые части каркаса кровли изгибают с нужным диаметром и приваривают к концам нижней обвязки и к каждой вертикальной опоре. Поперечные несущие балки устанавливают над вертикалями с шагом 0,5 м по всей полуокружности для арочной кровли. Если делают полуарку, 1 несущую балку ставят на верхнем краю, 1-2 – над вертикальными опорами и до нижней обвязки через 0,5 м.

Технические советы

Маленький навес, укрывающий только барбекю, не эргономичен, при осадках он не защитит повара от непогоды. Лучше, если крыша будет отходить в сторону от печи на 1-2 м, сколько позволяют размеры вашего участка.

Опоры для навеса над мангалом следует бетонировать. Рекомендуется сделать столбчатый фундамент на глубину 700 мм. Площадку замостить тротуарной плиткой, посыпать гравием либо залить бетоном.

Средняя высота навеса для барбекю 2,2-2,5 м, но не ниже 2,0, чтобы копоть и огонь не портили крышу, а человек за работой не горбился. Самым практичной считается высота навеса над мангалом 3 м, это, во-первых, безопасно, во-вторых, внутрь проникает достаточно света, а в-третьих, сводится к минимуму риск от открытого огня.

Сочетание разных материалов поможет красиво оформить барбекю

Технология сооружения

Расскажем, как правильно возвести стационарный навес из дерева. Возьмем простую конструкцию на четырех столбах с двускатной крышей, как показано на фото ниже. Расскажем о навесе, в который мангал установится, как отдельный элемент.

Образец навеса для барбекю из дерева с двускатной крышей Источник www.remontnik.ru

Это может быть интересно!

В статье по следующей ссылке читайте про кирпичные мангалы.

Размер навеса и его разметка

Чем больше размер сооружения, тем дороже оно обойдется. Поэтому сначала надо определиться, будет ли под навесом установлен только мангал или требуется дополнительно площадка для зоны отдыха. На технологию сооружения эта позиция не влияет. Она повлияет на расход стройматериалов.

Если запланирована небольшая постройка, тогда для стоек потребуется четыре бруса сечением 150х150 мм. Их предварительно подготавливают, то есть часть брусов, которая будет опускаться в грунт, гидроизолируется. Опускают опоры на глубину 0,5-1 м, поэтому на эту длину с одного конца стойки обмазывают битумной мастикой и обклеивают рубероидом.

Теперь надо на площадку нанести места установки опор. В них садовым буром диаметром 300 мм делают скважины на глубину установки. Внутрь скважин засыпают песок с трамбовкой.

Скважины под столбы выкапывают садовым буром Источник beton-house.com

Сборка каркаса и кровли

В подготовленные скважины устанавливают стойки. Их выставляют по вертикали и заливают бетонным раствором. В таком состоянии опоры должны простоять несколько дней, чтобы бетон хорошо схватился. После чего переходят к устройству крыши навеса.

• Опоры обвязывают между собой по верхним краям брусами 100х100 мм или толстыми досками толщиною 50 мм, шириною 100 мм. Основная задача производителя работ – выставить элементы обвязки по горизонтали. Соединяются стойки с обвязкой металлическими перфорированными уголками и саморезами.

Крепление обвязки к опорам Источник initechno.ru

• На двух противоположных элементах обвязки посередине устанавливают по одному столбику. Их высота определяет угол наклона скатов крыши.
• Между ними по верхним торцам укладывают доску или брус, который будет выполнять функции конька кровли.
• Нарезаются из досок стропила, которые укладываются нижним концом на элементы обвязки, верхним на конек.
• Поверх стропильной конструкции монтируется обрешетка.
• Проводят монтаж кровельного материала.

Остается только подготовить площадку. Здесь огромное разнообразие вариантов. Как самый простой – залить бетоном. Другие варианты: облицевать камнем или кирпичом, смонтировать постамент из досок и прочее.
