Самостоятельный ремонт датчика движения — как сделать своими руками

Для обеспечения безопасности здания используются системы охраны, в которых устанавливаются различные датчики, предназначенные для разных целей. Датчик движения является одним из наиболее распространенных компонентов сигнализаций и охранных комплексов, и на сегодняшний день существует множество различных моделей этого датчика. Если вас интересует «ремонт датчика движения», то стоит учитывать, что такой процесс может быть актуальным для поддержания эффективности охранных систем.

Ниже Вы узнаете как произвести самостоятельный ремонт датчика движения своими руками.

1. Принципы работы датчика движения
2. Какие неисправности возникают с таким оборудованием?
3. Ремонт датчика движения собственными силами
4. Демонтаж датчика. Проверка платы на предмет повреждений.
5. Заключение

Принципы работы датчика движения

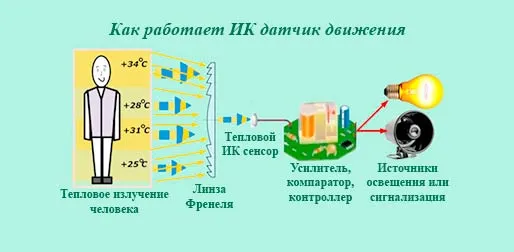

В основе принципа работы ИК-датчика движения лежит контроль за изменениями, происходящими в температурном поле окружающей среды. Прибор способен реагировать на тепло человеческого тела, а также животного или других объектов, имеющих более высокую температуру, чем фоновая. Сенсорные датчики регистрируют ИК-волны, фокусируясь на нем при помощи специальных линз. Напряжение усиливается и потом подается от фотосенсора на компаратор, и уже через транзисторный элемент передаваемый сигнал поступает непосредственно на исполнительное реле. Режим слежения позволяет системе находиться в равновесном состоянии, и релейные контакты остаются полностью разомкнуты. И как только в область слежения попадают подвижные элементы, меняется и уровень освещенности чувствительных функциональных элементов специального ИК-излучателя, и это приводит к выведению из равновесия функциональной схемы датчика. В итоге срабатывают контакты на внутреннем реле оборудования, которые подключают уже внешние устройства.

Какие неисправности возникают с таким оборудованием?

При использовании сигнализационного оборудования бывают такие ситуации, когда датчик движения перестает правильно работать. Оборудование может вовсе не срабатывать, или же работать неправильно, и это очень опасно, поскольку приводит к проблемам с работой охранной системы в целом.

Стандартные поломки можно выделить следующие:

• при появлении движущихся объектов сигнализация не срабатывает, что особенно опасно и на эту проблему проверку нужно проводить для профилактики регулярно;
• контакты выходного реле не переключаются, но датчик срабатывает, что приводит к отсутствию передачи сигнала на каком-то этапе;
• датчик движения не выключается, даже если движущийся элемент выходит за пределы его зоны слежения, что приводит к проблеме работы всей системы охранной сигнализации;
• появление ложных сигналов или самопроизвольные включения и отключения, что особенно раздражает или приводит к проблемам в работе и другого охранного оборудования.

Если это случается, ремонт откладывать недопустимо, поскольку это образует брешь в системе охранной сигнализации. Нужно понимать, что именно от этого может зависеть безопасность людей или имущества, потому очень важно своевременно проводить проверку работы систем слежения и датчиков в системе охраны здания. Если же ремонт невозможен или нет желания ремонтировать и восстанавливать оборудование, то нужно купить новое для восстановления функционала системы слежения и охраны здания или помещения.

Ремонт датчика движения собственными силами

Отремонтировать датчик движения можно в несколько этапов, и они зависят от сложности и причины поломки. Нужно очень внимательно отнестись к этому процессу, и желательно точно выяснить причину неисправности, поскольку это поможет быстрее определить, что именно требует восстановления. Для начала потребуется провести проверку и тестирование всех деталей и элементов на работоспособность, а также проверить правильность эксплуатирования оборудования:

1. Убедиться, что датчик установлен правильно, и ничего не мешает обзору нужной зоны, поскольку иногда некоторые приборы просто формируют в зоне отслеживания неправильные сигналы
2. Проверить помещение на наличие в зоне слежения теплогенерирующих и светоизлучающих элементов, которые мешают работе устройства и создают помехи для оборудования
3. Следует также проверить корпус техники на предмет механического воздействия и линзы — на предмет загрязнения, поскольку из-за пыли на линзах невозможно сфокусироваться на движущихся объектах
4. Проверить, подключено ли устройство к сети, и вспомнить, в какой момент оно перестало работать (проверить на предмет скачков напряжения, замыканий или попадания влаги)
5. Провести проверку настроек устройства, сверившись с подробной инструкцией пользователя, и если инструкции нет на руках, то ее возможно найти в интернете в онлайн-версии, чтобы провести соответствующую проверку

Все это позволяет проверить оборудование на предмет отсутствия грубых нарушений в эксплуатации системы отслеживания движущихся объектов.

Важно!

Настройки могут быть по уровню освещенности или временному интервалу срабатывания реле, а также можно регулировать отдельно временной промежуток, который датчик сохраняет включенное положение.
Если прибор расположен и настроен правильно, но все равно не работает, нужно искать неисправности внутри устройства. Это сложнее, но иногда такой вариант — единственный способ восстановить работу устройства и системы в целом, если это вообще возможно.

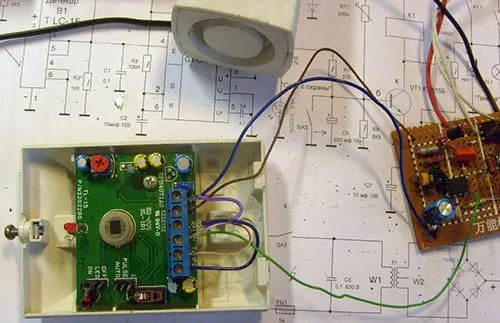

Демонтаж датчика. Проверка платы на предмет повреждений.

Необходимо для ремонта снять датчик и вскрыть его корпус. На рабочей плате внутри не должно быть вздутых, потемневших или треснувших и поврежденных деталей. Дорожки, проводящие ток, должны сохраняться целыми, как и места, где запаяны элементы платы. Все это необходимо поправить и подумать заодно, почему данные неисправности могли возникнуть.
Далее необходимо датчик подключить к сети и проверить, правильно ли он работает и в чем проблема. Для нагрузки на плату возможно использовать подключенную к контактам реле лампочку накаливания 60 Вт.

Обратите внимание! На датчик подают высокое напряжение, и это опасно для жизни и здоровья, потому нужно помнить о технике безопасности. Включение датчика во время ремонта рекомендуется через выключатели с минимальным показателем защитного тока – всего на 1..2 А, или использовать для этого дифавтомат.

Когда питание будет подключено, нужно проверить напряжение на всех его рабочих элементах, для чего рекомендуется применять мультитестер. Если все в порядке, нужно проверить само выходное реле, контакты которого осуществляют связь с внешней нагрузкой, они могут износиться или выработаться. Реже проблема бывает в транзисторе, который отвечает за стабильность работы реле.

Вам будет полезно узнать – как подключить датчик движения.

На видео: Ремонт Датчиков движения IEK ДД 024

Заключение

Когда датчик движения перестает работать, нужно позаботиться о том, чтобы быстро восстановить его и не оставлять на длительное время объект охраны без присмотра. Если неисправность обнаружена, но нет возможности самостоятельно исправить проблему, то рекомендовано обратиться к специалистам соответствующего ремонтного сервиса для заказа услуги по восстановлению устройства. Может быть и так, что датчик невозможно починить, и придется просто покупать новый. В некоторых ситуациях восстановление просто нерентабельно, и значительно более выгодный варианты — приобретение именно нового оборудования.

Когда срабатывает датчик Холла?

Датчик Холла — это электронный прибор, который реагирует на изменения магнитного поля. Обычно он состоит из магнитночувствительного элемента, такого как полупроводниковый кристалл, на который действует магнитное поле, и усилительной схемы, которая усиливает сигнал, создаваемый при действии магнитного поля на магнитночувствительный элемент.

Датчик Холла срабатывает при изменении магнитного поля вблизи его магнитночувствительного элемента. Когда магнитное поле меняется, то происходит смещение зарядов в магнитночувствительном элементе, что приводит к возникновению электрического сигнала. Этот сигнал может быть использован для измерения магнитной индукции или для определения положения объекта, на котором установлен датчик Холла.

Например, датчики Холла широко используются в автомобильной промышленности для измерения скорости и положения вращающихся деталей, таких как колеса, распределительный вал и коленчатый вал двигателя. В этом случае, при движении магнита вблизи датчика Холла, изменяется магнитное поле, и датчик срабатывает, генерируя электрический сигнал. Этот сигнал затем используется для определения скорости и положения вращающихся деталей.

Также датчики Холла могут использоваться в других областях, где требуется обнаружение магнитного поля или определение положения объектов.
