Сборка поддона для душевой кабины — подробная пошаговая инструкция

Хотите максимально оптимизировать пространство в ванной, установив душевую кабину? Ведь ванная комната – это уголок отдыха, который должен быть не только практичным, но и оформленным с эстетической изысканностью, верно? Если вы решили сами справиться с монтажом, но вас беспокоит вопрос сборки поддона душевой кабины и подключения сантехники, давайте рассмотрим этот процесс более подробно.

Мы подскажем, как справиться с этой задачей  – в статье рассмотрены важные моменты, с которыми предстоит столкнуться во время монтажа. А также мы уделили внимание особенностям поддонов из различных материалов, детально описав процесс установки каждого из вариантов.

В помощь начинающему сантехнику мы подобрали фотоматериалы, демонстрирующие важные нюансы, и видеоролик, подробно описывающий сборку и установку компактной кабинки для приема душевых процедур.

Содержание статьи:

• Виды душевых поддонов
• Инструкции по установке поддонов
  • №1 — монтаж акриловых моделей
  • №2 — установка чугунного поддона
  • №3 — особенности монтажа изделия из стали
  • №4 — установка керамических и мраморных моделей
• Сооружение поддона своими руками
• Облицовка плиткой или мозаикой
• Укрепление стального или акрилового изделия
• Выводы и полезное видео по теме

Виды душевых поддонов

Производители готовы удивить самого искушенного хозяина, предлагая множество форм, размеров и вариантов исполнения душевых поддонов.

Одной из первых классификаций является разделение моделей по форме. Это могут быть квадратные, овальные, круглые, треугольные, прямоугольные изделия.

Стоит подбирать форму и размер поддона, которые максимально эргономично распределят пространство в ванной комнате при соответствующем уровне удобства.

Галерея изображений

Фото из

Прямоугольная форма душевого поддона

Установка с одной смежной стеной

Поддон со скошенным углом

Еще одна классификация связана с материалом исполнения. Сегодня можно приобрести поддон из:

• чугуна;
• акрила;
• мрамора;
• керамики;
• стали.

При этом поддон может устанавливаться разными способами: с использованием металлического каркаса, пьедестала или ровной поверхности (для керамических моделей).

Стоит отметить, что мраморные изделия очень хрупкие и могут повредиться от удара на стадии монтажа, поэтому все работы надо выполнять максимально аккуратно. Расколоться от удара может также и керамический поддон.

Галерея изображений

Фото из

Чугунные поддоны привлекают устойчивостью, прочностью и долгосрочной службой. Материал превосходно сохраняет тепло, сообщаемое ему струями воды. Однако несмотря на малые габариты, изделия отличается внушительным весом, что мало радует сантехников

Выполненный из стали поддон легок, прост в установке, но не устойчив. Для нормальной эксплуатации ему требуется жесткий металлический или кирпичный каркас. Материал «шумит» при наборе воды, нуждается в выполнении тепло- и звукоизоляции

Сантехника из фаянса приятна на ощупь, превосходно сохраняет тепло, не «звенит» как стать при наборе воды. Но возможность повредить изделие из-за характерной хрупкости заставляет искать другие решения

Акриловые поддоны по количеству продаж опережают все предыдущие предложения. Устанавливаются легко. Обладают превосходными изоляционными качествами и доступной ценой, но служат не более 10 лет

Кварил, смесь кварцевого песка с полимерной составляющей, служит значительно дольше, чем акрил. Минус в том, что пока по цене этот вариант не всем доступен. К тому же сливное отверстие придется бурить самостоятельно на месте установки

Поддоны из мрамора или гранита — очень дорогое удовольствие. Тяжелые плиты непросто установить, но это действительно элитарный предмет интерьера для аристократичного санузла

Практичной и более доступной по стоимости альтернативой природному камню является его искусственный аналог — камень, созданный из крошки гранита, песчаника, мрамора и полимерной связующей основы

Поддон для душевой кабинки можно банально построить из кирпича, пенобетонных боков или выполнить бортики путем заливки бетона в опалубку. Эти поддоны нуждаются в усиленной гидроизоляции и облицовке кафелем, керамогранитом, мозаикой

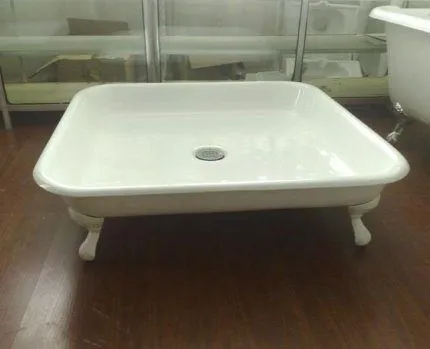

Чугунный поддон для душевой кабинки

Сальной вариант для обустройства душа

Поддон из сантехнического фаянса

Практичный и эстетичный акрил

Квариловый поддон для душевого бокса

Элитный поддон из натурального камня

Сантехника из искусственного камня

Самодельный бетонный поддон

Для каждого материала изготовления характерны свои особенности:

• чугунные и стальные модели могут быть неприятно холодными утром;
• акриловые теплые на ощупь, но достаточно хрупкие;
• квариловые — это те же акриловые изделия, но с добавлением кварцевой пыли, за счет чего кабинка становится прочнее и долговечнее;
• мраморные поддоны отличаются эффектным внешним видом и быстро прогреваются, дают приятные тактильные ощущения при контакте с кожей;
• керамические модели медленно нагреваются, но практичны в повседневном использовании и долговечны.

Цены на керамику и изделия из камня значительно выше по сравнению остальными моделями душевых поддонов.

Поддоны отличаются также глубиной. При выборе можно пользоваться следующим ориентиром: очень плоские (6-10 см), средние (10-18 см), глубокие (25-35 см).

Выбор размера душевой кабинки или поддона надо основывать на габаритах и конфигурации ванной комнаты.

Галерея изображений

Фото из

Сифон для низкого душевого поддона

Плоский поддон душевого бокса

Поддон средней высоты для душевой

Высокая конструкция для сбора воды

Инструкции по установке поддонов

Правила монтажа часто зависят от материала, из которого изготовлен поддон, поэтому рассмотрим четыре популярных варианта. Акриловые и стальные модификации распространены больше, а чугунные, мраморные и керамические встречаются реже.

Стандартный цикл работ по монтажу и подключению поддонов для душа включает ряд традиционных этапов:

Галерея изображений

Фото из

Этап 1: Разметка положения поддона и слива

Этап 2: Сборка сифона для подключения к поддону

Этап 3: Заготовка трубы для подключения к канализации

Этап 4: Сборка опорных приспособлений

Этап 5: Фиксация планок с опорными ножками

Этап 6: Разметка верхней кромки бортика поддона

Этап 7: Крепление фиксирующих поддон клемм

Этап 8: Проверка совпадения верхней и нижней частей сифона

После выполнения установки и фиксации поддона можно смело приступать к финишным этапам работ:

Галерея изображений

Фото из

Этап 9: Установка наружных деталей гидрозатвора

Этап 10: Крепление декоративного бортика поддона

Этап 11: Герметизация линии сопряжения со стеной

Этап 12: Сборка корпуса и установка стенок

№1 — монтаж акриловых моделей

Акриловые решения имеют самый малый вес, доступную цену и продаются во множестве форм и размеров. Такие модели комплектуются кронштейнами, ножками и другой арматурой, которая помогает осуществить монтаж и закрепить поддон на основании.

Недостатком конструкции во многих дешевых моделях является отсутствие армирующей поддержки под днищем, поэтому при выборе нужно уделить внимание тому, чтобы днище было укреплено.

Шаг 1. Установка ножек. В зависимости от модели в комплекте может идти от 3 до 5 опор.

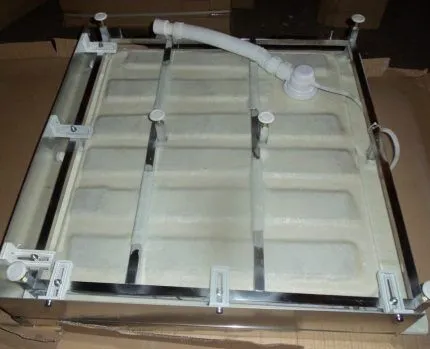

В ряде изделий используется опорный каркас на основе пластика или металла. Отверстия для монтажа ножек будут находиться именно в таком каркасе.

При вкручивании опор нужно следить за тем, чтобы длина ножек была не меньше высоты сифона. Также все опоры должны вкручиваться на одну и ту же высоту (потом можно будет регулировать горизонтальное положение поддона с помощью уровня)

Проследите за тем, чтобы были вкручены все опоры (шпильки, ножки), а после установки отрегулируйте строго горизонтальное положение поддона

Шаг 2. Монтаж сливной системы. Необходимо подключить поддон к канализации, поставив изделие на ребро. Внутрь вставляется комплектная втулка, которая используется для соединения.

На выступающий конец втулки надевается патрубок сифона. Чтобы не допустить протечек, места соединения промазываются клеем. Можно использовать эпоксидный клей или эпоксидный пластилин. Соедините патрубок и втулку, а сверху замажьте соединение герметиком.

В некоторых моделях душевых кабин может использоваться система соединений с паронитовыми или полимерными прокладками. В таком случае пользоваться клеем не нужно. Поставьте поддон на ножки, проследив, чтобы край сифона не касался пола.

Шаг 3. Регулировка положения поддона. Теперь пришло время откорректировать горизонталь конструкции. Для этого вращаем ножки, положив на стенки поддона (пазы, в которые будет монтироваться ограждение душевой кабины) уровень.

Горизонтальность нужно проверить на всех бортиках поддона. Если изделие устанавливается в упор к стене или углу помещения, то тогда необходимо смазать контактирующие между собой поверхности клеем и плотно прижать.

Нужно подождать, когда клей подсохнет, после чего усилить герметизацию с помощью герметика, нанеся его слой на место контакта бортиков поддона и стены.

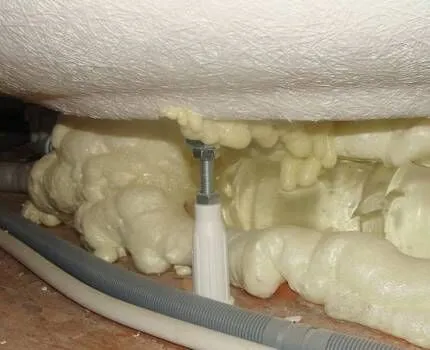

Пространство под акриловым поддоном можно заполнить монтажной пеной, которая будет выполнять функцию поддерживающей подушки и звукоизолирующей защиты

Шаг 4. Подключение сифона к отводной трубке канализационной системы, установка декоративного кожуха, который идет в комплекте с поддоном.

Использовать душевую кабину рекомендуется через 6-10 часов после полного высыхания герметика и клеевого состава.

Галерея изображений

Фото из

Опорная конструкция для акрилового поддона

Монолитный постамент для увеличения устойчивости

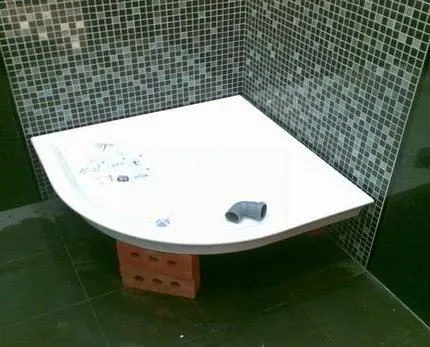

Дополнительная конструкция из кирпича

Использование утеплителя для облегчения сооружения

№2 — установка чугунного поддона

Монтаж чугунного изделия схож проделанными шагами с установкой акрилового поддона.

Принципиальное отличие состоит только в конструкции чугунных моделей:

1. Чугун очень прочный и устойчивый к воздействию металл. В его конструкции отсутствуют армирующие элементы, а ножки являются составной частью поддона и отливаются одновременно с корпусом.
2. Чтобы выровнять такую модель по горизонтали, придется подкладывать стальные планки под ножки или другие предметы, которые предупредят продавливание напольного покрытия, т.к. чугунный поддон имеет значительный вес.
3. Борта изделия из чугуна не приклеиваются к стене помещения.

Но как закрепить поддон, чтобы он не съехал с установленных под опоры пластин?

Решить эту задачу можно путем цементирования бобышек, которые будут обрамлять каждую ножку, препятствуя сдвигам. Для опалубки сойдет обычный коробок из-под спичек.

Стоит отметить, что душевые кабины в сборе не комплектуются чугунными поддонами. Обычно их используют с более простыми ограждениями, включая шторы, ширмы и др. легкие, не требующие точности материалы, чтобы не подгонять их под геометрию поддона.

Для чугунных поддонов редко используется полноценное ограждение душевой кабины, обычно применяются шторки. Если эстетическая целостность сохраняется, достаточно и шторок

Иногда высоты ножек такого изделия недостаточно для размещения под ним сливного сифона. В таком случае приходится готовить специальный парапет.

Процедура не сложна в реализации. Достаточно по периметру поддона сделать кладку кирпича или возвести бетонный бурт — это и будет парапет. В нем должно быть пространство под установку сифона и канализационного отвода.

Затем нужно выровнять поддон с помощью уровня, подложив под ножки пластины, зацементировав их с помощью бобышек из цемента. Чтобы скрыть парапет и пространство над ним, можно использовать плитку или мозаичные модули.

№3 — особенности монтажа изделия из стали

Стальные модели производят с помощью штамповки, поэтому сделать цельную конструкцию из поддона и ножек достаточно сложно.

Стальные изделия комплектуются подставкой. Завод, который выпускает стальные поддоны, производит и соответствующие подставки под них.

Они имеют прямоугольную или квадратную форму и представляют сбой сварную конструкцию из профилей, в которых находятся резьбовые втулки. В них вкручиваются резьбовые ножки, с помощью которых можно делать юстировку (выравнивание) поддона.

Стальные поддоны часто входят в комплект фабричных душевых кабин. Это также надежный вариант для замены изношенного акрилового поддона.

Если поддон устанавливается как самостоятельное изделие, то на полу ванной монтируется цементная подложка или пьедестал. Их высота должна быть достаточной для расположения сифона и подводки трубы.

Цементный пьедестал, представляющий собой обыкновенную выровненную стяжку, позволяет сделать установку стального или каменного поддона максимальной надежной

Места контакта поддона со стеной можно также проклеить и герметизировать, как при установке акрилового изделия. Возведение пьедестала будет рассмотрено в следующем пункте.

Подробно о сборке и монтаже стальных моделей написано в этой статье.

№4 — установка керамических и мраморных моделей

Сегодня в тренде керамическая и мраморная сантехника. Поддоны для душевой кабины – не исключение. Такие изделия прочны и массивны, поэтому не требуют использования ножек или армирующих элементов.

Способ установки подбирается в зависимости от конструкции поддона.

Возможно два варианта:

1. Конструкция с нишей. Во многих керамических моделях предусмотрена ниша в полости поддона для монтажа сифона и отвода канализационной системы. Такой поддон достаточно подключить к канализации и установить прямо на пол ванной комнаты без каких-либо дополнительных действий. Остается только прикрепить стенки душевой кабины.
2. Монолитный вариант. В таком случае, чтобы подключить сливное отверстие к сифону, понадобится возвести пьедестал. Внутри него будет пространство для подключения к канализации.

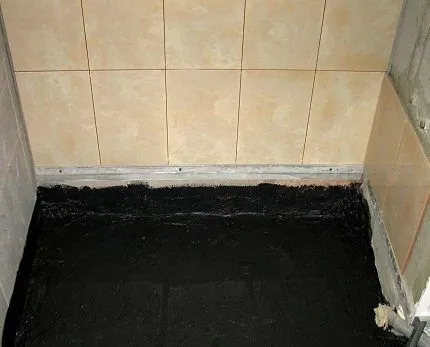

Возведение пьедестала происходит следующим образом. Наносим слой гидроизоляции на площадь, где будет строиться пьедестал.

Для этого можно воспользоваться жидкой резиной, рубероидом, полимочевиной или другим составом. Необходимо дождаться полной полимеризации, если вы воспользовались жидким средством.

В качестве гидроизоляции можно использоваться любой современный вариант жидких составов, которые после нанесения полимеризируются и создают водонепроницаемый слой

Далее создаем слой цементной стяжки с горизонтальной поверхностью (используем уровень). Дожидаемся полного высыхания.

Внутри контура поддона делаем кирпичную кладку с высотой, которой бы хватило для нормального расположения сифона. Нужно предусмотреть полость для отводной канализации.

Соединяем сливное отверстие поддона с сифоном, обратный конец которого подключаем к отводной трубке. Поверх кладки наносим слой цементного раствора.

Далее устанавливаем поддон на пьедестал таким образом, чтобы сифон и отвод оказались в отведенных для них местах. В конце нужно сделать облицовку поддона с помощью плитки.

Сооружение поддона своими руками

Процесс начинается с подготовки будущего места под душевую кабину.

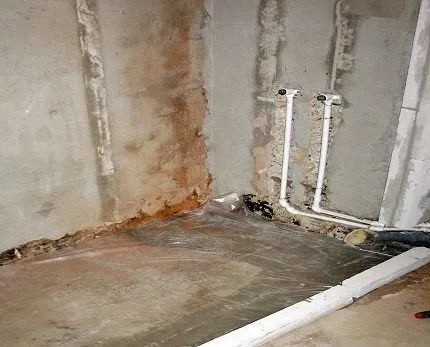

Шаг 1. Для начала площадь установки подвергается гидроизоляции, как и в предыдущем пункте. Это поможет защитить стены и пол от плесени, грибка и сырости.

Процесс собственноручного устройства поддона включает следующие этапы:

Галерея изображений

Фото из

Этап 1: Установка и подключение сифона душевой

Этап 2: Сооружение бортиков и подготовка дна к заливке

Этап 3: Заливка раствора на дно и обработка стенок

Этап 5: Облицовка самодельного поддона мозаикой

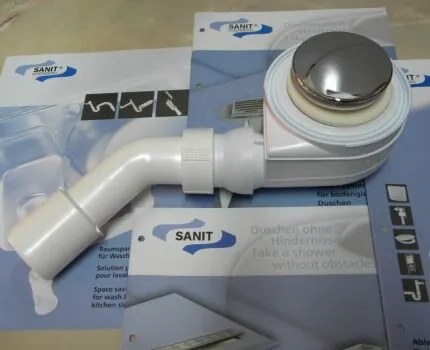

Шаг 2. Подготовка слива. Готовый слив в сборе можно приобрести в строительном или сантехническом магазине. Его еще называют душевым трапом. Он должен быть высокого качества.

Сливное отверстие сразу же подключается к канализационной системе. Монтаж должен быть очень герметичным, поэтому можно использовать клей и герметики на всех резьбовых соединениях.

Приобретая слив для самодельного поддона, экономить нельзя. Выбирайте качественное изделие, которое подойдет по размерам будет служить максимально долго

Шаг 3. Теперь нужно выложить основание (использовать кирпичною кладку или черновую стяжку) после высыхания гидроизоляционного состава.

Производим кладку стенок с помощью силикатного или обыкновенного кирпича. Перед этим нужно на основание положить металлическую сетку для монолитности конструкции.

Эксперты рекомендуют выкладывать борта квадратом, а выступающий угол сделать скошенным. Это предупредит травмирование об угол и визуально расширит пространство. Через 3-4 дня можно переходить к следующему этапу.

Все основание поддона обрабатываем гидроизоляционным материалом. После его высыхания делаем слой стяжки по всей поверхности поддона, чтобы скрыть за ним всю кирпичную кладку.

Важно, чтобы стяжка имела минимальный уклон в сторону слива, чтобы не скапливалась вода после использования душевой кабины. После высыхания наносим предпоследний слой гидроизоляции.

Шаг 4. Выравнивание поверхности поддона. Для этого можно использовать самовыравнивающую смесь. Наносим завершающий слой гидроизоляции и облицовываем поддон плиткой. Это может быть мозаика или любая другая кафельная плитка.

Облицовка плиткой или мозаикой

Во многих случаях требуется облицовка боковых поверхностей, чтобы скрыть монтажные основания. Один из самых удобных вариантов для решения задачи – использование мозаичной плитки на пластиковой или стеклянной основе.

На основание наносится слой клея при помощи зубчатого шпателя. После придавливания плитки излишки клея нужно сразу же устранить.

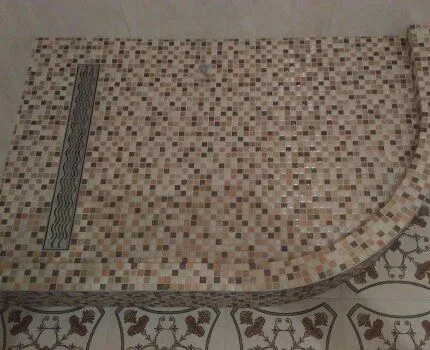

С помощью мозаики можно облицевать любые неровные поверхности, так как она легко режется строительными ножницами или ножом благодаря бумажному основанию.

Не важно, используете вы плитку или мозаику, все швы нужно герметизировать. Это особенно имеет смысл, когда вы решили построить поддон самостоятельно.

Пространство между поддоном и полом можно закрыть с помощью облицовки мозаикой или плиткой. Мозаичные фрагменты гибкие и позволяют качественно и быстро облицевать боковины или весь поддон, если вы сооружаете его самостоятельно

При формировании швов используйте крестики. После облицовки нужно затереть швы с помощью водостойкой затирки и резинового шпателя. Затем удаляются остатки затирки и все протирается куском ткани. После того, как все подсохнет, нужно вымыть плитку.

Укрепление стального или акрилового изделия

Данные решения, особенно акриловые, имеют недостаточно прочную структуру. Мероприятия по увеличению прочности сводятся к установке подпирающих элементов, которыми могут быть кирпичи.

Важно, чтобы поддон давил на все опоры с одинаковой силой, иначе одна из них может просто продавить днище

При этом все подпорки в местах контакта с днищем должны повторять его форму. Для этого можно также использовать прокладки из паронита или резины.

Некоторые полнокомплектные модели душевых кабин имеют большую высоту ограждения и поддона, для установки которых может не хватить высоты потолка. В таком случае нужно сделать выемку пола, чтобы произвести монтаж поддона и подключение к сливу.

Выводы и полезное видео по теме

Воспользуйтесь рекомендациями по монтажу поддона, просмотрев видеоролик.

Как правильно установить душевую кабину:

Установка поддона душевой кабины при правильном подходе не занимает много усилий и не требует специальной подготовки. Если будете следовать инструкции, у вас получится первоклассный монтаж монолитного поддона с максимально высокой надежностью.
