Схема отопления частного дома, включающая настенный газовый котел

Рекомендации к применению:

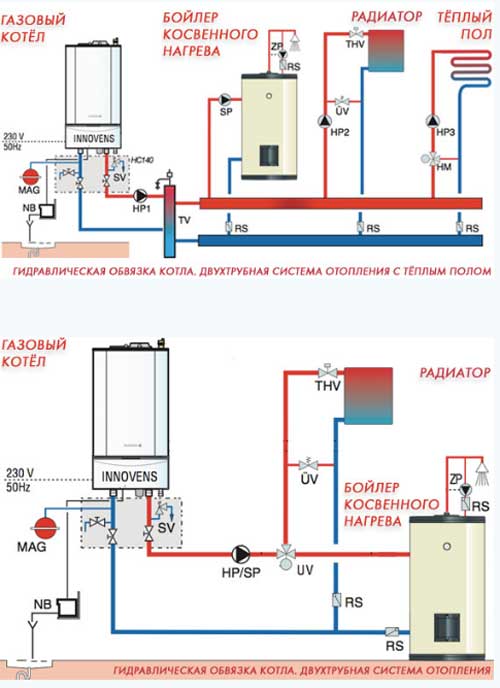

Примерная схема подключения одноконтурного газового настенного котла с встроенным циркуляционным насосом для системы отопления в частном доме, предназначенная для домов с 2-5 потребителями и бойлером для косвенного нагрева, может выглядеть следующим образом.

• ⚠ Аварийный электрокотел ручного включения.
• Ⓢ объект отапливаемой площадью не более 500 м²
• Ⓟ мощность до 60 кВт при общей подаче < 2.6 м³/ч (для ΔT=20°C)
• Ø присоединение основного котла G 1’’, потребителей G 1’’
• Ⓚ 2-5 контуров потребителей не считая бойлера, работающего от одноконтурного котла

Отправьте проект или поэтажные планы в телегу �� 8-922-750-05-81 и проектировщики Gidruss сделают Вам базовую компоновку котельной в течении 4 рабочих часов бесплатно!

Применяемое оборудование GIDRUSS:

BM-60-3D (до 60 кВт, вх. G 1¼″, 2+1 контура G 1″, кронштейны K.UF), BM-60-3DU (до 60 кВт, вх. G 1¼″, 1+1+1 контура G 1″, кронштейны K.UF), BM-60-4D (до 60 кВт, вх. G 1¼″, 3+1 контура G 1″, кронштейны K.UF), BM-60-5D (до 60 кВт, вх. G 1¼″, 4+1 контура G 1″, кронштейны K.UF), BM-60-5DU (до 60 кВт, вх. G 1¼″, 2+2+1 контура G 1″, кронштейны K.UF), BMSS-60-3D (нерж., до 60 кВт, подкл. котла G 1¼″, 2+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-3DU (нерж., до 60 кВт, подкл. котла G 1¼″, 1+1+1 контура G 1″), BMSS-60-4D (нерж., до 60 кВт, подкл. котла G 1¼″, 3+1 контура G 1″, кронштейны K.UF, матовая полировка), BMSS-60-5D (нерж., до 60 кВт, подкл. котла G 1¼″, 4+1 контура G 1″), BMSS-60-5DU (нерж., до 60 кВт, подкл. котла G 1¼″, 2+2+1 контура G 1″, кронштейны K.UF, зеркальная полировка), K.UF, NG-25 (1″, 125 мм, прямая группа), NG-25C (1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NG-25C(V) (1″, с поворотным смесителем), NG-25CTS (1″, с термостатическим смесителем Kvs 3.4), NGSS-25 (нерж., 1″, 125 мм, прямая группа), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нерж., 1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25CTS (нерж., 1″, 125 мм, термостат. смеситель ESBE VTA 372 KVs 3.4 20-55℃), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS), Группа безопасности консольная BSGKSS-20,

Какой газовый котел купить для частного дома?

Выбор газового котла для частного дома зависит от нескольких факторов, включая площадь дома, количество жильцов, климатические условия и технические возможности. Важно также учитывать надежность и экономичность выбранной модели.

При выборе газового котла для частного дома можно рассмотреть следующие типы:

1. Настенные газовые котлы — компактные и легкие в установке, хорошо подходят для небольших домов с ограниченным пространством. Они обычно имеют мощность от 10 до 50 кВт.

2. Конденсационные газовые котлы — более эффективны, чем обычные газовые котлы, так как используют тепло, выделяющееся при сгорании газа. Они также могут быть настенными или напольными и имеют мощность от 10 до 100 кВт.

3. Напольные газовые котлы — мощные и обычно используются в крупных домах. Они могут работать на природном газе или пропане. Они могут быть стандартными или конденсационными и имеют мощность от 30 до 100 кВт.

В любом случае, перед выбором газового котла, необходимо обратиться к специалисту, который поможет определить оптимальный вариант для конкретного дома, учитывая все требования и возможности.
