Схематические обозначения счетчиков электрической энергии переменного тока по ГОСТ 25372-95 (МЭК 387-92)

ГОСТ 25372-95
(МЭК 387-92)

Группа П32

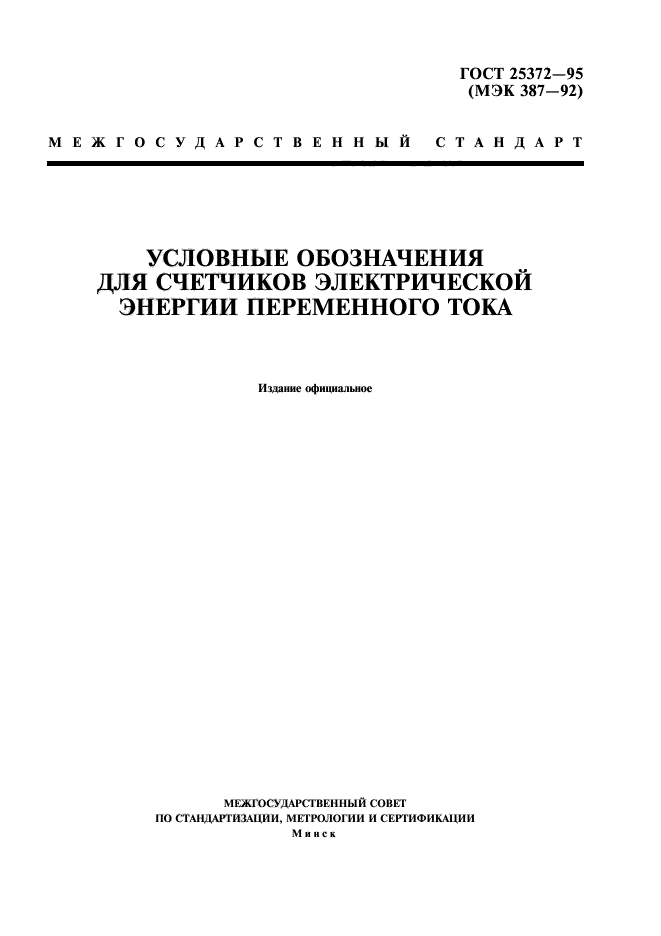

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ДЛЯ СЧЕТЧИКОВ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПЕРЕМЕННОГО ТОКА


Symbols for alternating-current electricity meters

МКС 01.080.40

        91.140.50

Дата введения 1996-07-01

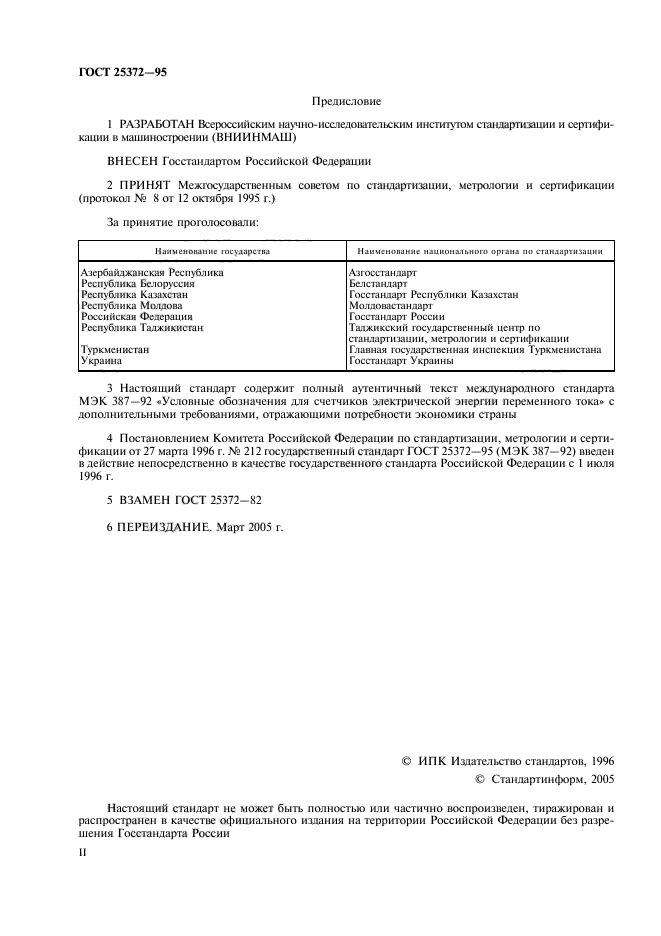

Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ)

ВНЕСЕН Госстандартом Российской Федерации

2

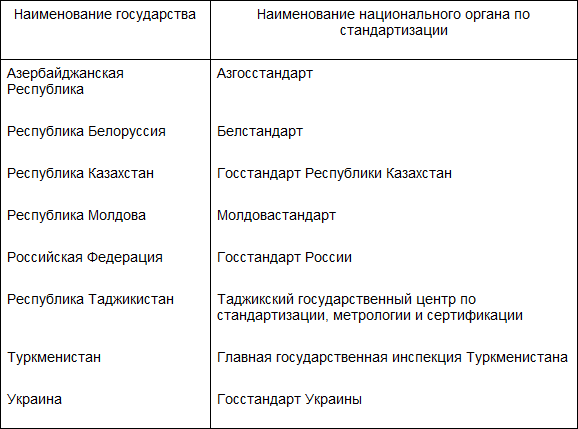

Было одобрено Межгосударственным советом по стандартизации, метрологии и сертификации (согласно протоколу № 8 от 12 октября 1995 года). Для доступа к международным и иностранным документам, указанным в тексте, следует обратиться в Службу поддержки пользователей. В случае рассмотрения схемы, можно вспомнить о «счетчике на схеме».

)

3 Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 387-92* «Условные обозначения для счетчиков электрической энергии переменного тока» с дополнительными требованиями, отражающими потребности экономики страны

________________

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

4 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 27 марта 1996 г. N 212 государственный стандарт ГОСТ 25372-95 (МЭК 387-92) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

6 ПЕРЕИЗДАНИЕ. Март 2005 г.

     1 Область применения

Настоящий стандарт распространяется на буквенные и графические условные обозначения для счетчиков электрической энергии переменного тока (далее — счетчиков) и их вспомогательных устройств независимо от измерительных элементов индукционных или статических счетчиков.

На образцовые счетчики электрической энергии и их вспомогательные устройства можно наносить условные обозначения, отличные от установленных в настоящем стандарте.

Условные обозначения, установленные в настоящем стандарте, могут быть нанесены на щитке, циферблате, наружных ярлыках или вспомогательных устройствах счетчиков.

Все требования настоящего стандарта, кроме 6.6 таблицы 3 и приложения А, являются обязательными.

Дополнительные требования к условным обозначениям для счетчиков электрической энергии, отражающие потребности экономики страны, выделены в стандарте курсивом.

     2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин

ГОСТ 23217-78 Приборы электроизмерительные аналоговые с непосредственным отсчетом. Наносимые условные обозначения

     3 Термины и определения

В настоящем стандарте использованы термины, приведенные ниже.

3.1 индукционный счетчик электрической энергии: Счетчик электрической энергии, работа которого основана на вращении диска индукционного измерительного механизма.

3.2 статический счетчик электрической энергии: Счетчик электрической энергии, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания выходных импульсов, количество и частота которых пропорциональны соответственно энергии и мощности.

3.3 счетчик ватт-часов: Прибор, предназначенный для измерения активной энергии путем интегрирования активной мощности во времени.

3.4 счетчик вар-часов: Прибор, предназначенный для измерения реактивной энергии путем интегрирования реактивной мощности во времени.

3.5 счетчик вольт-ампер часов: Прибор, предназначенный для измерения полной энергии путем интегрирования полной мощности во времени.

3.6 многотарифный счетчик электрической энергии: Счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

3.7 счетчик излишков электрической энергии: Счетчик электрической энергии, предназначенный для измерения излишка электрической энергии в течение того времени, когда значение мощности превышает заранее определенное значение.

3.8 указатель максимума (для счетчика): Приспособление к счетчику для индикации наибольшего значения средней мощности, используемой во время последовательных равных интервалов времени.

3.9 счетчик максимума: Счетчик, снабженный указателем максимума.

3.10 двунаправленный счетчик: Счетчик, предназначенный для измерения электрической энергии в обоих направлениях.

3.11 запоминающее устройство: Элемент, предназначенный для хранения цифровой информации.

3.12 дисплей: Устройство, которое отображает информацию запоминающего (их) устройства (устройств).

3.13 счетный механизм: Электромеханическое или электронное устройство, содержащее как запоминающее устройство, так и дисплей, которое хранит и воспроизводит информацию.

Если счетчик используют с трансформаторами тока и (или) напряжения, то счетный механизм может быть первичным, вторичным и смешанным.

Один дисплей может быть использован с несколькими электронными запоминающими устройствами для формирования многотарифных счетных механизмов.

3.14 первичный счетный механизм: Счетный механизм счетчика, подключаемого через измерительные трансформаторы, который учитывает коэффициенты трансформации всех трансформаторов (трансформаторов напряжения и тока), но не учитывает коэффициенты трансформации обоих одновременно.

Примечание — Значение энергии получают прямым считыванием показаний счетного механизма.

3.15 смешанный счетный механизм: Счетный механизм счетчика, подключаемого через измерительные трансформаторы, который учитывает коэффициент(ы) трансформации измерительного(ых) трансформатора(ов) тока или напряжения, но не учитывает коэффициенты трансформации обоих одновременно.

Примечание — Значение энергии получают умножением показаний счетного механизма на соответствующий коэффициент.

3.16 вторичный счетный механизм: Счетный механизм счетчика, подключаемого через измерительные трансформаторы, который не учитывает коэффициент(ы) трансформации.

Примечание — Значение энергии получают умножением показания счетного механизма на соответствующий коэффициент.

3.17 щиток счетчика: Пластина, легко доступная для чтения, закрепленная внутри или на наружной поверхности счетчика, на которой указывают значения, соответствующие условиям применения счетчика, и на которую могут быть нанесены также условные обозначения.

3.18 циферблат: Часть отсчетного устройства, на которую нанесены шкала или шкалы и обозначения, характеризующие прибор.

Примечание — В некоторых случаях щиток и циферблат могут быть объединены.

3.19 постоянная счетчика: Коэффициент, выражающий отношение отсчитанной энергии к числу оборотов диска (ротора) счетчика или к числу выходных импульсов.

Постоянную счетчика выражают в единицах отсчитанной энергии на число оборотов диска (ротора) счетчика или число выходных импульсов.

Передаточное число счетчика: — Обратное значению постоянной счетчика и выражается в оборотах диска (ротора) или импульсах на единицу отсчитанной энергии.

3.20 коэффициент отсчета С указателя максимума: Коэффициент, на который необходимо умножить показание в единицах мощности (активной или реактивной) для получения значения соответствующей мощности, выраженной в тех же единицах.
