В статье вы найдете информацию о необходимом оборудовании для корректной организации обвязки бойлера косвенного нагрева, а также узнаете, как выполнить правильное подключение накопителя к автономному источнику тепла. Если вас интересует схема подключения бойлера косвенного нагрева, данная статья предоставит вам соответствующие сведения.

Организация системы горячего водоснабжения частного дома или дачи начинается с выбора оборудования, которое позволит обеспечить необходимый запас горячей воды для постоянного и частного использования и при этом не увеличит затраты на энергоресурсы. Установка бойлера косвенного нагрева, в котором санитарная вода нагревается от независимых источников тепла, считается одним из оптимальных и экономически выгодных способов обеспечить жилье горячей водой.

В этой статье рассмотрим основные нюансы подключения косвенных водонагревателей к независимым источникам тепла.

Правила подключения косвенных бойлеров

Прежде чем приступить к установке водонагревателя и его подключению к отопительному оборудованию, следует соблюдать рекомендации производителя, изложенные в руководстве по монтажу и эксплуатации прибора.

Важно! Чтобы исключить неисправности в работе оборудования, которые могут возникнуть из-за ошибок в обвязке бойлера, рекомендуется доверить монтаж устройства профессиональным монтажниками или специализированным службам.

Необходимое оборудование

Чтобы обеспечить эффективную работу водонагревателя и стабильную циркуляцию воды в контуре, а также защитить оборудование и систему ГВС от гидроударов и колебаний температур, при подключении бойлера косвенного нагрева используются следующие элементы:

• Группа безопасности. Обвязка нагревателя воды должна производиться с обязательным использованием таких элементов, как предохранительный и обратный клапан, редуктор давления. Данные устройства защитят оборудование от избыточного давления внутри бачка, а также выровняют его на подаче жидкости из водопроводной сети.

  Читайте также: «Группа безопасности для котлов и бойлеров: назначение, принцип работы».

• Датчик температуры. Чтобы контролировать температуру нагрева воды в емкости накопителя, устанавливают специальный датчик. Он следит за температурными показателями рабочей среды и включает нагрев воды при снижении температуры ниже заданных значений.

• Расширительный бак. Ввиду того что вода при нагревании расширяется, в систему ГВС также необходимо устанавливать компенсирующий бачок, чтобы исключить аварийные ситуации. При этом важно правильно рассчитать объем мембранника.

  Какие есть виды расширительных бачков и как правильно рассчитать его вместительность, читайте в этой статье.

• Запорная арматура. Любой бойлер подключается к водопроводу и отопительному котлу через обратные клапаны и шаровые краны. Первые предотвращают движение жидкости в обратную сторону и ее непроизвольный слив, вторые позволяют отключить прибор на время ремонта или технического обслуживания.

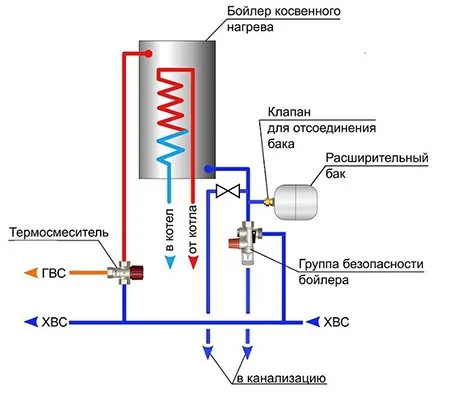

Общая схема подключения накопительного водонагревателя

Подобный способ организации горячего водоснабжения возможен в частных домах с простой системой отопления, т.е. предполагается один отопительный контур (установлены радиаторы).

Стандартная схема обвязки косвенного водонагревателя осуществляется посредством трехходового смесительного клапана, который перенаправляет теплоноситель между ветвями отопления и ГВС.

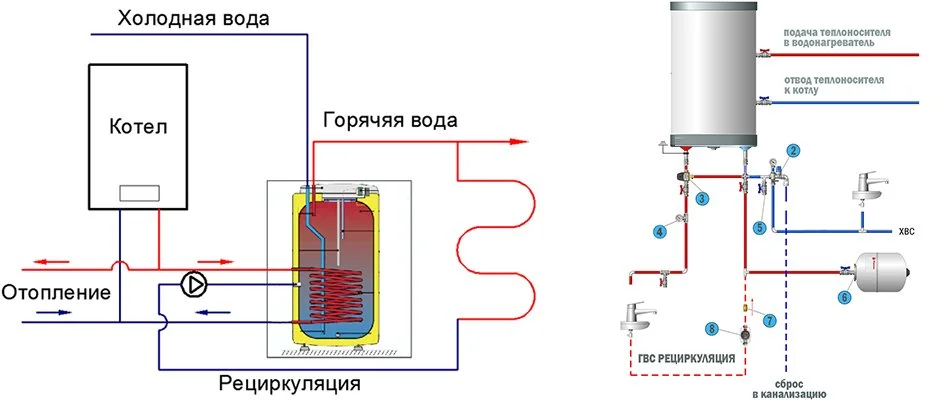

Схема рециркуляции ГВС

Чтобы обеспечить моментальную подачу горячей воды в точки водоразбора, многие косвенные водонагреватели имеют возможность подключения линии рециркуляции (обращайте внимание на функциональные возможности устройства перед покупкой). В этом случае помимо стандартного набора оборудования: отсекающих кранов, группы безопасности и расширительного бака, необходимо смонтировать дополнительную ветвь от смесительных кранов до бойлера и установить насос рециркуляции.

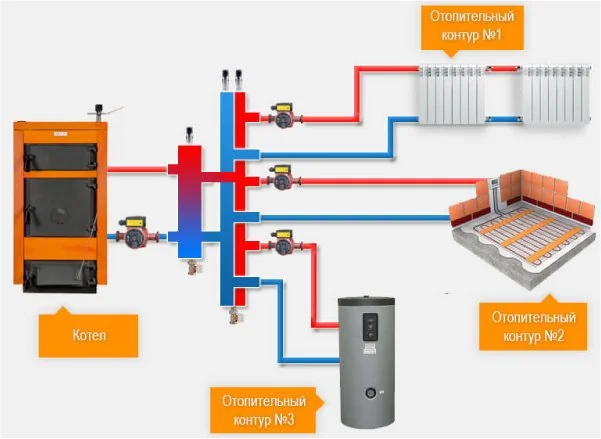

Схема подключения ГВС со сложной разводкой

В коттеджах и домах со сложной разводной отопительной системы, когда помимо радиаторного отопления на объекте планируется или уже подключен водяной теплый пол, контур горячего водоснабжения подключается через гидравлический разделитель с коллекторной группой и индивидуальным насосно-смесительным узлом. Такая обвязка исключит влияние циркуляционных насосов разных контуров друг на друга и обеспечит равномерный расход теплоносителя между всеми ветвями.

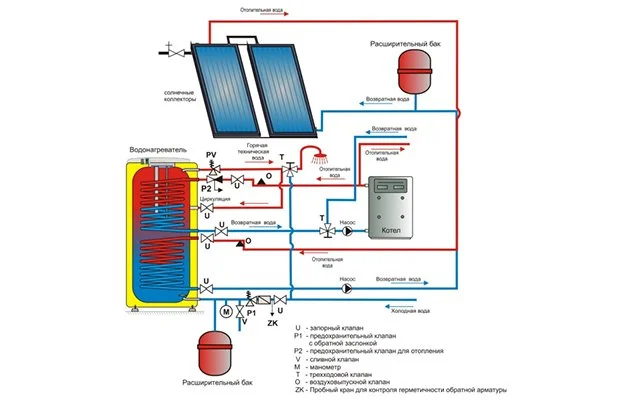

Схема подключения к 2-м источникам нагрева воды

Для эффективного использования энергоресурсов и снижения затрат на отопление и электроснабжение существует возможность подключения накопительного водонагревателя к двум независимым источникам тепла. В этом случае используется бойлер косвенного нагрева с двумя змеевиками. К верхнему теплообменному узлу подключается основной теплогенератор, например, газовый или твердотопливный котел, а к нижнему – альтернативный источник тепла, такой как солнечный коллектор или тепловой насос.

Подключение к патрубкам нагревателя воды, как и при стандартной обвязке, осуществляется через обратные и отсекающие клапаны. При этом дополнительная линия нагрева воды должна также оснащаться расширительным баком и циркуляционным насосом, а переключение между источниками тепла осуществляется посредством установленного блока автоматики (приобретается отдельно).

В данной схеме с использованием гелиоколлектора большим плюсом является возможность нагрева горячей санитарной воды в летний период без включения котла отопления.

Вывод

Обвязка бойлера косвенного нагрева с независимыми источниками тепла позволяет обеспечить свое жилье необходимым объемом горячей воды и использовать ее по назначению в любое удобное время.

При обустройстве системы ГВС необходимо грамотно составить схему разводки инженерного оборудования и подобрать необходимые комплектующие и элементы подключения водонагревателя к отопительному контуру. А также важно придерживаться рекомендуемых способов подсоединения водопроводной ветви, изложенных в технической документации нагревательной техники.
