Эффективное обеспечение теплом в наших условиях климата становится жизненной необходимостью. А использование комбинированной системы отопления, кроме надежности, может поднять уровень комфорта на более высокий уровень.

Содержание статьи

Что такое комбинированная (совмещенная) система отопления

Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.

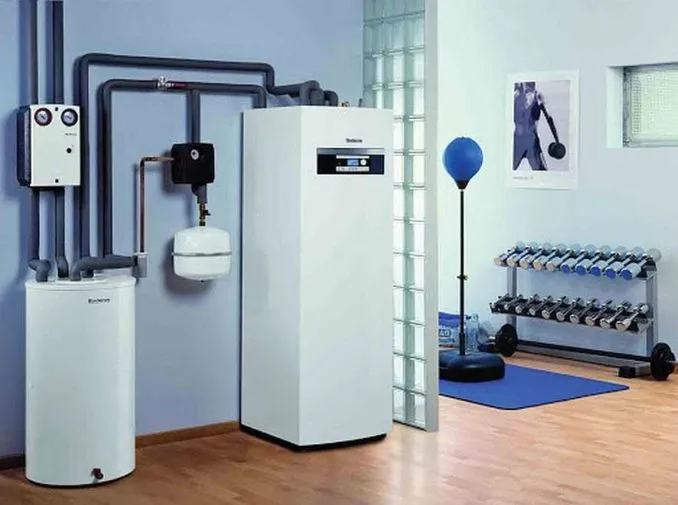

Совмещенной или комбинированной системой отопления могут называть если используют два (или больше) котла разного типа Чтобы гарантированно всегда было тепло, ставят два котла

Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.

Каким бывает комбинированное отопление

Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

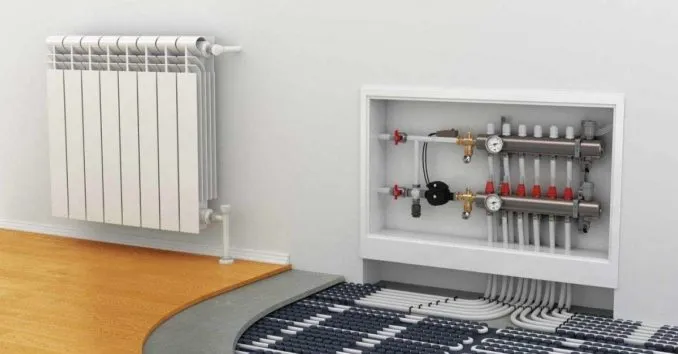

Теплый пол от батареи в частном доме: как сделать чтобы все работалоОбычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системе

В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.

Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.

Что дает комбинированное отопление

Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.

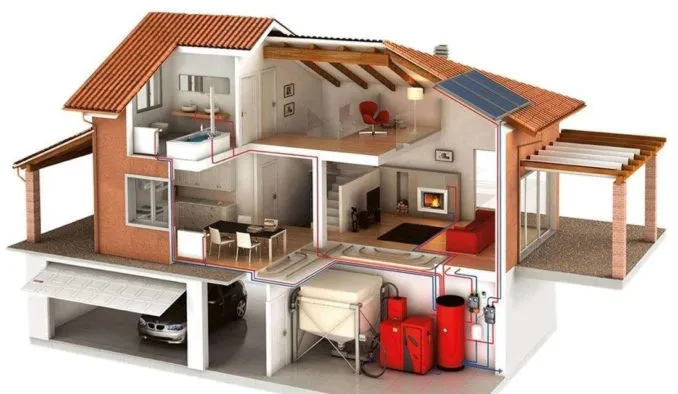

Совмещенная система отопления для коттеджаВ коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить выше

Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.

Подключение коллектора теплого пола к системе отопления

Как выглядит радиаторная система отопления, представляют себе все. От котла идет труба, которая обходит все радиаторы. С выхода радиаторов собирается остывший теплоноситель и поддается на вход отопительного агрегата. Так выглядит простейшая схема радиаторного отопления.

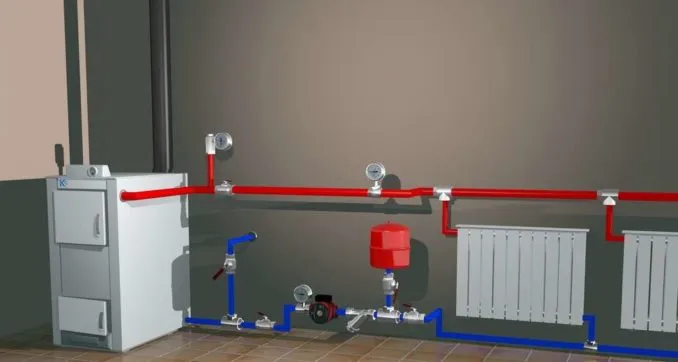

Схема радиаторного отопления от котлаТак выглядит обычная радиаторная система отопления

Логично предположить, что для подключения теплого пола просто ставят тройники на входе и выходе котла. К свободным выходам и подключают теплый пол. В общем это соответствует действительности,  но не все так просто. В теплый пол подается теплоноситель более низкой температуры (чаще всего 35-40°С, но не выше 50°C), а на выходе котла теплоноситель с более высокой температурой. Тут есть два способа решения проблемы:

  • Понизить температуру теплоносителя в контуре теплого пола.
  • Подключить теплый пол после радиаторов.

Первую схему называют параллельным подключением к котлу, вторую — последовательным. Надо сказать, что чаще реализуется параллельное подключение. Оно более стабильно, проще поддается регулировке, можно регулировать отдельно степень нагрева пола и радиаторов.

Параллельное подключение радиаторов и теплого пола

При параллельном подключении к котлу радиаторов и теплого водяного пола, на выходе котла ставят тройник, а на отводе к теплому полу ставят смесительный узел (на схеме ниже). С его помощью в горячую воду добавляют часть остывшего теплоносителя из обратного трубопровода. Это самый простой способ подключения теплого пола к радиаторам. Но он хорош только с автоматизированными котлами, которые подают теплоноситель заданной температуры.

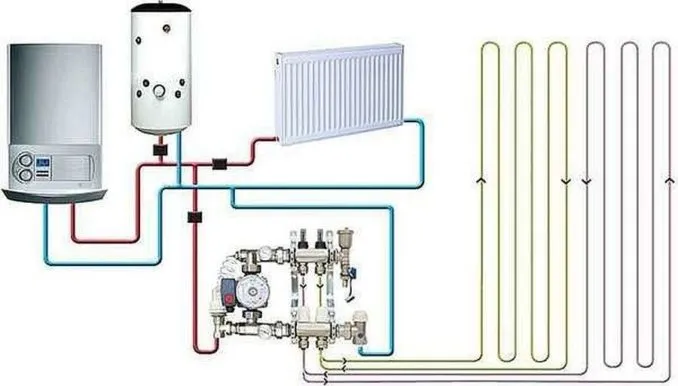

Чтобы от одного котла работали радиаторы и теплый пол, устанавливают тройник и смесительный узел

Схема подключения ТП на трехходовом клапане

Узел подмеса для теплого пола может быть реализован при помощи трехходового клапана. Он имеет термостатическую головку, датчик которой находится в подающем трубопроводе теплого пола. В зависимости от показаний датчика, подмес холодной воды открывается или закрывается.

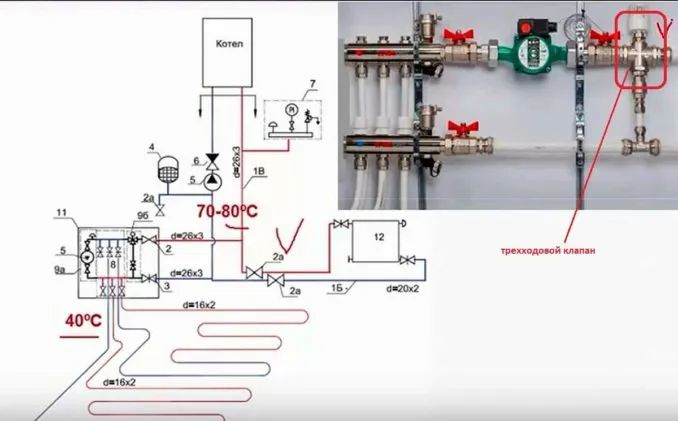

Как подключить теплый под к батареямПодключение теплого пола к радиаторам через трехходовой клапан

Плюс этого решения — в низкой стоимости реализации. Минус — в скачкообразных изменениях и невозможности поддерживать постоянную температуру пола. Может быть как перегрев, так и недогрев. Такая схема может быть реализована, если есть жесткие ограничения по средствам. Также она нормально работает при небольшой отапливаемой площади. Если, например, сделали подогрев только в ванной, коридоре.

На смесительном узле

В этой схеме подключения реализована все та же идея — добавить остывший теплоноситель к горячему, а реализация другая. Этот узел называется смесительным. Смесительный узел реализован на основе регулировочного клапана. Он позволяет подавать то количество остывшего теплоносителя, которое необходимо для поддержания заданной температуры. Колебания, безусловно, есть, но они не превышают одного градуса (или около того), что в теплом полу неощутимо.

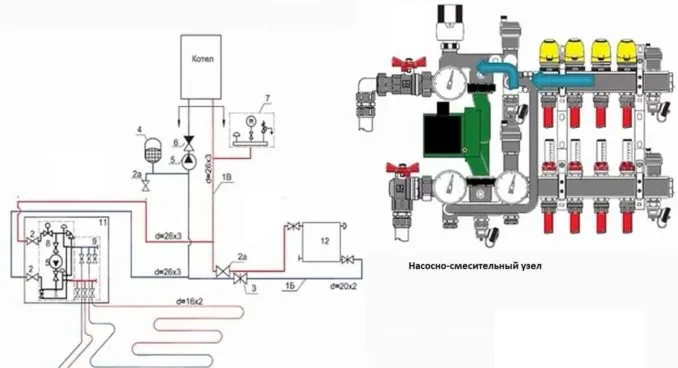

Как подключить теплый пол к котлу и радиаторам: используем насосно-смесительную группуСхема подключения теплого пола к системе отопления через смесительно-насосный узел

Эти узлы выпускаются в разной комплектации, чаще всего тут в качестве дополнительных «плюшек» стоят манометры для контроля давления на входе и выходе гребенки теплого пола, байпас для отключения теплого пола, регулировочный клапан для балансировки гидравлики системы.

Комбинированная система отопления с гидрострелкой

Еще один способ подключения теплого пола и радиаторов к одному котлу — через гидрострелку. Это две ёмкости на подаче и на обратном трубопроводе, от которых идут отводки на потребителей. Гидрострелка представляет собой обычно отрезок трубы большого диаметра, запаянный с концов. Труба может быть круглого сечения, но удобнее работать с прямоугольной — проще приваривать отводки для подключения отопительной системы.

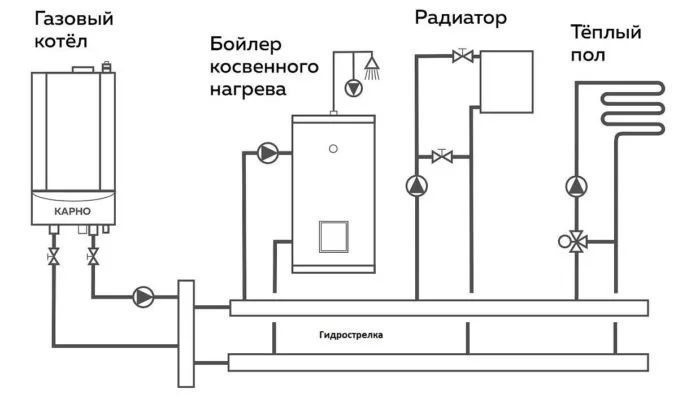

Способы подключения водяного пола к котлуСхема подключения теплого пола к котлу отопления через гидрострелку

Что дает эта схема и зачем нужна гидрострелка? Она выравнивает давление и компенсирует его скачки, на все потребители подается вода одинаковой температуры. Что еще очень хорошо — котел работает при стабильном давлении, что продлевает срок его службы. К тому же при такой схеме подключения теплого пола, проще всего сбалансировать систему, обеспечить нужную скорость движения теплоносителя для каждого вида оборудования.

Минусы в том, что на каждого потребителя нужен свой насос, а это дополнительные затраты.

Последовательное подключение теплого пола к радиаторам

Идея подключения водяного пола после радиаторов в том, что пройдя через радиаторы, теплоноситель уже не такой горячий и полимерные трубы теплого пола не повредятся. В таком случае подключают водяной пол после последнего радиатора. Врезаются в обратный трубопровод, обязательно ставят шаровые краны — для возможности отключения подогрева пола. После врезки входа ТП обязательно ставят насос — без него работать просто не будет. При подключении выхода контура ставят обратный клапан — чтобы не нарушилось направление движения.

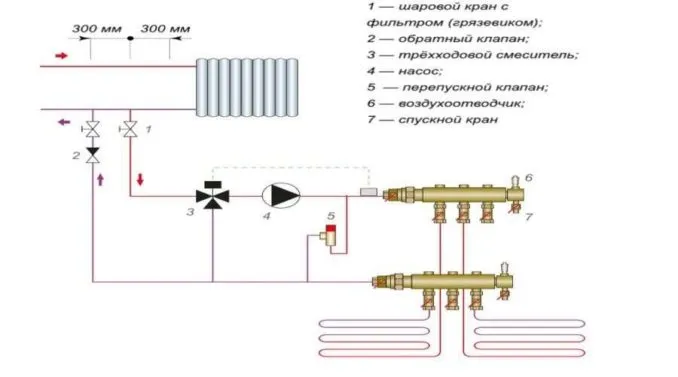

Подключение водяного пола к радиаторуКак подключить теплый пол к батарее: схема и необходимые устройства

Реализуется подобная схема на трехходовом клапане, применима только для подключения одного-двух контуров малой длины. И вообще, это самый неудачный способ, так как сложно спроектировать его оптимально. Также довольно сложно поддерживать нормальную температуру, так как она зависит от того, сколько тепла отдали радиаторы.

Нюансы схем

Обратите внимание — в смесительном узле любого типа, через который подключается теплый пол к радиаторной системе, стоит насос. Так что эта группа должна быть смесительно-насосной. Второй насос необходим, так как котловой не сможет обеспечить требуемую скорость движения теплоносителя по трубам теплого пола.

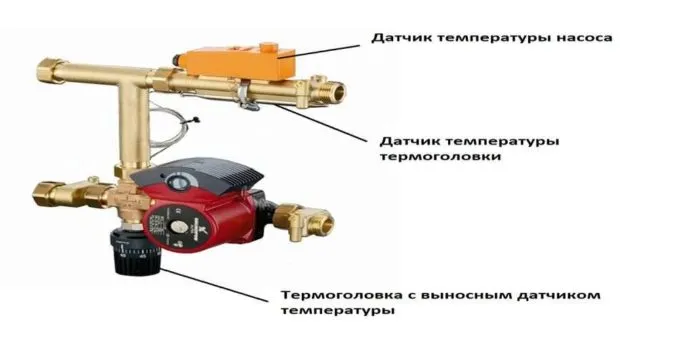

Обязательный подключения теплого пола к системе отопленияэлемент Один из вариантов (недорогой) смесительного узла

Второе, на что надо обратить внимание, что на каждом отводе к каждой группе потребителей (на радиаторы, теплый пол и бойлер) стоят краны. Не отсечные (шарового типа), а регулировочные. Они позволяют включать только часть системы. В межсезонье это будет вам на руку. Вторая их функция — регулирование мощности потоков, которые направляются на разные ветки комбинированной системы отопления. Таким образом можно будет делать по желанию теплее пол или радиаторы. Можно тут поставить термостаты, а не краны. Если использовать автоматические, они будут поддерживать заданную температуру в каждом контуре.

Подключение теплого пола к твердотопливному котлу

Твердотопливные котлы отличаются цикличностью работы, а еще тем, что они имеют склонность к перегреву. При неправильной эксплуатации теплоноситель может закипеть. Если радиаторы еще перегрев могут перенести, то теплый пол — это полимерные (обычно) трубы, которые перегревать никак нельзя.

Твердотопливные котлы могут быть с автоматикой, но они все равно не гарантируют стабильную температуруТвердотопливные котлы могут быть с автоматикой, но они все равно не гарантируют стабильную температуру

Схема с теплоаккумулятором

При подключении теплого водяного пола к дровяному или угольному котлу, в систему ставят теплоаккумулятор. Это большой бак, который подключается к котлу, а разводка на радиаторы и теплый пол идет уже от этого бака. Это решает сразу обе проблемы: спасает от цикличности (воды много и падение температуры за время простоя котла не слишком значительное) и от перегрева.

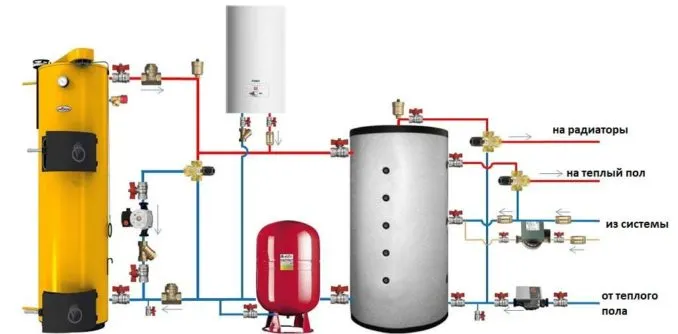

Как подключить водяной пол к дровяному или угольному котлуПодключение теплого пола к твердотопливному котлу: одна из схем с теплоаккумулятором

Фокус тут в том, что отводы на радиаторы делают в верхней части емкости, а отводы на теплый пол — ниже. Как известно, более горячая вода будет вверху, ниже — более холодная. Тем не менее узел подмеса в том или ином виде для подогрева пола должен присутствовать (на трехходовом или термостатическом клапане). Также необходим и насос, причем для каждого из потребителей. Насос котла работает только на малом круге — до гидроаккумулятора, а создавать движение в каждой ветке системы будет свой насос.

Также обратите внимание на обвязку твердотопливного котла. Тут важно избежать перегрева и закипания теплоносителя в трубах. Контур от котла до теплоаккумулятора очень мал, так что необходимо обеспечить постоянное и быстрое движение теплоносителя. Это реализуется при помощи создания еще одной «резервной» петли, которая и спасает от перегрева.

Теплоаккумулятор и гидрострелка

Предыдущая схема основана на подаче на радиаторы и теплый пол воды различной температуры. Но ее невозможно контролировать, что делает систему не слишком стабильной. Более надежно — подавать теплоноситель одной температуры, а затем добавлять, по необходимости, остывший из обратки. Реализовать это проще при помощи гидрострелки — в ней происходит выравнивание температуры. А дальше подключение как на схеме выше — с насосами и узлом подмеса.

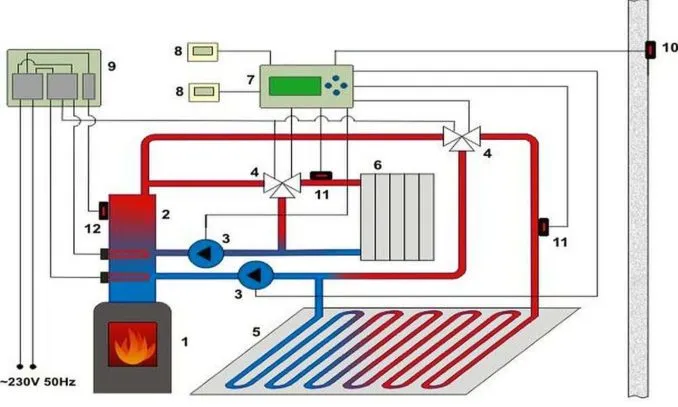

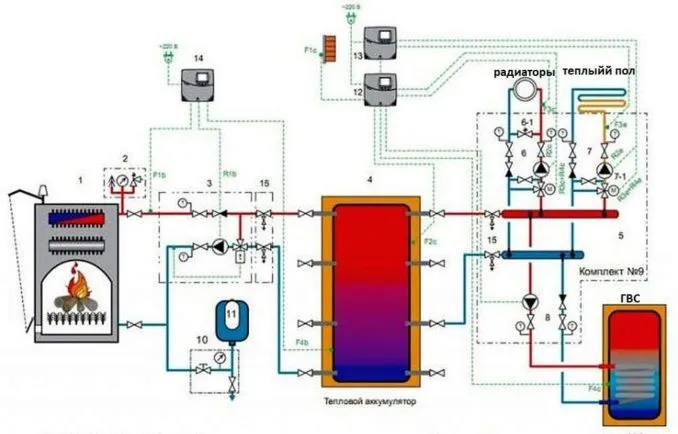

Как можно подключить водяной пол к твердотопливному котлу Подключение теплого пола к ТТ котлу с буферной емкостью и гидрострелкой

Обратите внимание, что узел подмеса установлен и на контуре радиаторного отопления. Это сделано для того, чтобы можно было делать температуру комфортной и в межсезонье. Спасает также и при перегреве теплоаккумулятора, что возможно при большой мощности котла и малом объёме бака. В общем, такая схема более надежна и дает более высокий уровень комфорта.

Подключение нескольких котлов или источников тепла

Ставить несколько котлов в одну систему отопления заставляет холодный климат и нестабильная работа электросетей. Хорошо, конечно, иметь автоматизированный котел, но до тех пор, пока не отключат электричество и автоматика перестанет работать. Если при этом на улице -20°C или ниже, даже несколько часов простоя могут обернуться размерзанием системы. Поэтому часто в параллель с электроавтоматизированным котлом ставят энергонезависимый твердотопливный.

Схем подключения двух котлов в одну систему отопления много, но проще всего реализуется эта идея с использованием теплоаккумулятора. В таком случае возможна как работа одного котла, так и обоих сразу, что может стать выходом при аномальных холодах. Чем еще хороша эта схема, так это тем, что подключать можно и теплый пол, и отопление. А также с легкостью можно добавить один из альтернативных источников тепла. Наиболее популярны последнее время солнечные радиаторы. Их подключают к свободным входам теплоаккумулятора.

Как сэкономить на системе отопления?


Существует несколько способов, которые помогут сэкономить на системе отопления и снизить затраты на отопление дома:

  1. Установка терморегуляторов: установка терморегуляторов в каждой комнате поможет поддерживать оптимальную температуру и избежать перегрева помещений. Это позволит снизить расходы на отопление.

  2. Использование программирования отопления: программируемый термостат может автоматически настраиваться на определенные температуры в разное время суток. Например, можно установить более низкую температуру, когда никого нет дома, и более высокую, когда все вернулись.

  3. Установка уплотнителей: установка уплотнителей на двери и окна поможет избежать потерь тепла и улучшить энергоэффективность дома.

  4. Регулярное обслуживание системы отопления: регулярное обслуживание и чистка системы отопления помогут обеспечить ее более эффективную работу и предотвратить возможные поломки.

  5. Использование альтернативных источников тепла: использование альтернативных источников тепла, таких как камины или солнечные коллекторы, может помочь снизить расходы на отопление.

  6. Изоляция труб и бойлера: изоляция труб и бойлера помогает сохранять тепло, которое обычно теряется во время передачи горячей воды по трубам. Это может снизить затраты на отопление.

  7. Установка экономичных систем отопления: установка экономичных систем отопления, таких как тепловые насосы или солнечные коллекторы, может снизить расходы на отопление в долгосрочной перспективе. Однако, установка таких систем может требовать значительных затрат на начальном этапе.
