Системы ливневой канализации для стоков воды с крыш зданий

Попадание брызг воды на стены из-за дорожных и отмостковых дождей со временем приводит к разрушению практически любых стеновых покрытий. Эффективное управление дождевыми стоками значительно продлит срок службы стен без необходимости ремонта.

» src=»/wp-content/uploads/content/images/2023/10/02/sistemy-livnevoj-kanalizacii-dlja-stokov-vody-s-13.webp» height=»267″ title=»

Попадание брызг воды на стены из-за дорожных и отмостковых дождей со временем приводит к разрушению практически любых стеновых покрытий. Эффективное управление дождевыми стоками значительно продлит срок службы стен без необходимости ремонта.

«>Осадки и талая вода создают немало проблем для домовладельцев.
Правильно спроектированные и смонтированные ливневые системы водоотведения с крыш зданий обеспечат своевременный сток воды и отвод ее на безопасное расстояние от стен и фундамента здания, при этом не образуются сосульки, а брызги во время дождя не попадают на стены.
Учитывая современное развитие технологий обработки материалов — уверенно можно сказать, что водосток может быть красивым и функциональным, при этом не важно в каком дизайне выполнен дом — в любом случае найдутся элементы которые гармонично впишутся в здание.

Для чего нужно ливневое водоотведение с крыш зданий

Во время дождя и при таянии снега с крыши стекает значительное количество воды, которая льется по стенам, проникает под фундамент и способствует отсырению конструкций строения. А для многоэтажных домостроений знакома ситуация попадания водяных потоков на окно и залития оконных рам.
Регулярные контакты с водой приводят строения к серьезным проблемам:
● появление сырости в доме и подвале;
● образование плесени и грибка на стенах и фундаменте;
● нарушение герметичности и перекос оконных проемов;

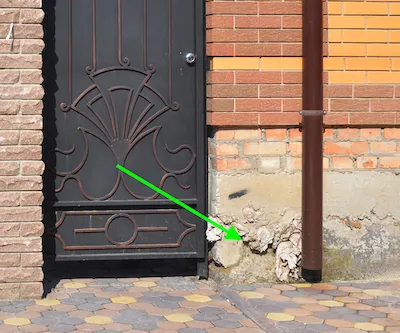

● в результате обильного намокания — размытие и появление трещин в домовых конструкциях.

Ливневые системы обеспечивают водоотведение с крыш и исключение контакта строения с водой.
Водосток может осуществляться:
● в канализацию;
● дренажные системы;
● на поверхность участка (на безопасное расстояние от дома) с дальнейшим самотечным выведением за пределы двора.
Для эффективного результата важен правильный выбор и монтаж ливневых систем водоотведения с крыш с учетом технологических требований и рекомендаций.
При этом необходимо четко понимать, что выбор системы скорее всего будет окончательным, без возможности в дальнейшем изменить весь конструктив, это связано как минимум с тем фактом что монтаж ливневки вносит конструктивные изменения в стены здания, отмостку и т.д.
Как итог, при решении переделать ливневку — может так оказаться что придется переделывать весь дом.

Типы ливневых систем водоотведения

Как правило, ливневые системы водоотведения с крыш различаются конструктивно (по способу соединения труб и желобов) и материалом изготовления модулей системы стока.
Конструктивно различают:

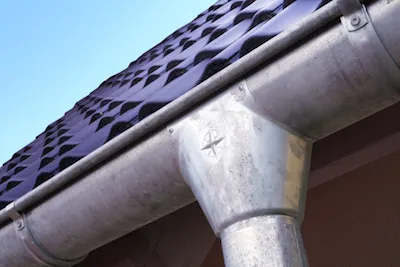

● традиционную ливневую систему — водоотведение с крыши осуществляется по трубам с широкими воронками захвата воды, расположенными под желобами или непосредственно под крышей;
● закрытую ливневую систему — в этом случае трубы герметично соединены с желобами по всей длине на оконечностях.

Традиционная ливневая система

Достоинством традиционных ливневых систем является допуск геометрических погрешностей за счет ширины приемной воронки.
Сегодня эти ливневые системы используются чаще для водоотведения с плоских крыш — в стенах монтируются отводящие стоки, которые сливаются в воронки пристенных труб.
В большинстве случае, монтаж ливнесборных систем проводят совместно с строительство крыши, и укладкой кровельного материала, это связано с тем, что в таком случае получается снизить общее время строительство и добиться высокого эстетического качества монтажа.

Закрытая ливневая система

Закрытые системы ливневого водоотведения выглядят эстетично и более долговечны за счет уменьшения воздействия внешней среды на элементы. При соединении труб и воронок применяются герметики, клеи и резиновые уплотнители, иногда сварку. Все элементы транспортной системы — трубы — располагаются внутри здания, проходят в сантехнических каналах или отдельно в зонах предусмотренных проектным решением.
Этот тип оборудования очень часто применяется при многоэтажном строительстве, в зданиях с большой площадью крыши — паркинги, торговые центры, склады.
В частном гражданском строительстве практически не используется — по причине сложности расчетов, и необходимости в высокой квалификации монтажников, любой просчет или экономия на какой нибудь защитной решетке, приводит к возникновению аварийной ситуации.

Материалы для ливневой канализации

Для устройства водоотведения с крыш используются несколько типов материала при изготовлении ливневых систем:

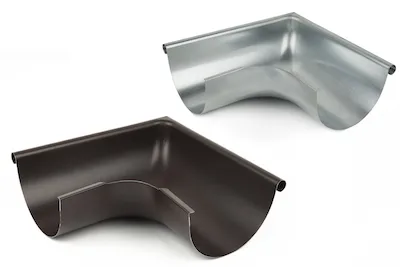

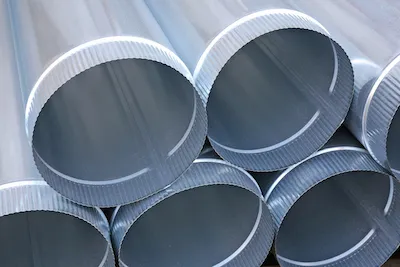

● оцинкованная сталь — высокопрочные изделия с возможностью индивидуальной формовки, но подвержена окислению и не очень эстетична;
● оцинкованная сталь с полимерным покрытием — более долговечный (до 50 лет) и эстетичный материал с разнообразной палитрой оттенков под любой цвет черепицы
● металл с цинк-титановым слоем — пока встречаются не часто, служат около 100 лет и имеют экзотический патиновый или медный оттенок;
● ПВХ — обеспечивает простоту монтажа и плотность соединений, но мало устойчив к морозу и механическим нагрузкам.

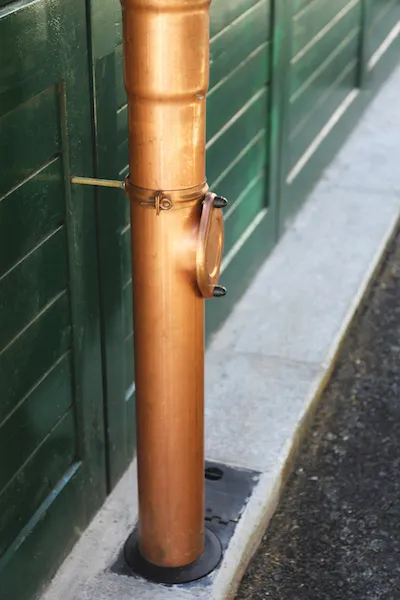

● Медь — премиальный уровень, такие системы подчеркивают статус здания, и в тоже время служат десятками лет без какого либо обслуживания.

Для продления срока службы ливневых систем из оцинкованной стали применяют масляное окрашивание, что снижает уровень коррозии и увеличивает устойчивость металла.
Конструкция и компоненты ливневых систем водоотведения с крыш рассчитываются индивидуально, в зависимости от особенностей строения, вкусовых предпочтений и финансовых возможностей владельца.

Компоненты и устройство ливневых систем водоотведения

Ливневые системы водоотведения с крыш включают множество функциональных и монтажных элементов.

Компоненты систем делятся на три группы:
● кровельная — включает отводные желоба и горизонтальные водостоки, собирающие сходящую с крыши воду;
● сточная — воронки и вертикальные трубы пристенного слива в канализационные и дренажные системы или на грунт;
● монтажная — крючья и кронштейны, крепежные и соединительные приспособления.

Для двускатных и четырехскатных крыш ливневая система водоотведения включает:
● горизонтальные желоба под скатами кровли для сбора стекающей воды, монтируются под уклоном в сторону приемных воронок;
● вертикальные сточные трубы с воронками, по которым осуществляется водоотведение.

Выводящую часть вертикальных труб направляют в дождеприемник ливневой канализации либо на поверхность грунта. В последнем случае целесообразно проложить открытые водосточные желобки или канавки для стока воды с территории участка.
Для горизонтальных крыш ливневые системы водоотведения состоят из:

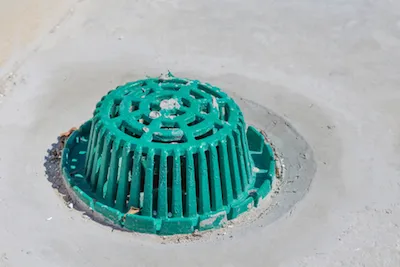

● сточных отверстий на поверхности крыши с выводом в скрытые трубы;
● горизонтальных труб, проложенных в крыше и выходящих из стен;
● вертикальных труб с воронками, расположенными под выходами горизонтального слива.
Как правило, для реализации таких ливневых систем обеспечивается небольшой уклон поверхности крыши в сторону сливных отверстий, расположенных по углам кровли.

Правила обустройства ливневых систем водоотведения с домовых крыш

При разработке схемы ливневой системы водоотведения с крыши необходимо определить сечение и расположение водосточных труб и желобов относительно кровли дома.
Воронки вертикальных водосточных труб рекомендуется располагать равномерно по периметру крыши. Расстояние между воронками не должно превышать 24-метровый интервал, чтобы избежать излишнего уклона желобов.
Оптимальным считается расстояние от 7 до 12 метров, либо по одной водосточной трубе на каждый скат крыши. Количество труб и их сечение определяется из расчета площади кровли. На каждый квадратный метр кровли должно приходиться полтора квадратных сантиметра сечения трубы.

Сливной конец вертикальной трубы ливневой системы водоотведения может монтироваться тремя способами:

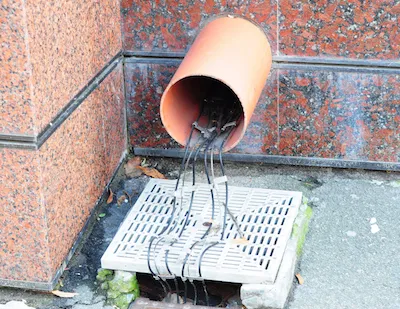

● закрытый монтаж в дождеприемник — труба входит в дождеприемный колодец, сообщающийся с ливневой канализацией;
● открытый монтаж с выходом в ливневку — сточный конец располагается над точечным или линейным приемником существующей ливневой канализации, слив при этом расположен вертикально;

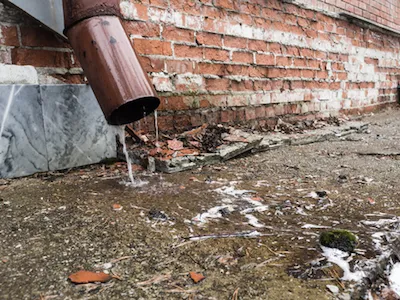

● открытый вывод на поверхность — слив монтируют под углом около 45 градусов по направлению от стен дома на грунт или водосточные канавки.

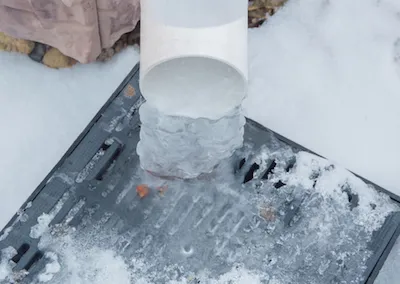

В холодных регионах рекомендуется оборудовать ливневые системы водоотведения обогревом для противодействия замерзанию.
Обогреву подлежат как сами ливнеприемные воронки расположенные на крыше, так и трубы по которым будут проходить осадки, в некоторых случаях обогреву подлежат и дождеприемники. Кабель в большинстве случаев используется специальный, саморегулирующий мощность — таким образом потребление электричества происходит только в случае необходимости.
Использование ПВХ труб в таких климатических условиях нежелательно.
При склонности климата к обильным снегопадам желательно оснастить скаты крыш снегозадерживающими конструкциями для предупреждения повреждений ливневой системы водоотведения.

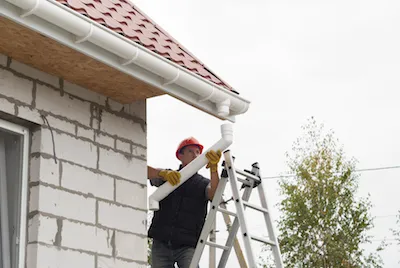

Монтаж ливневых водоотводов

После составления схемы водоотведения, выбора материала и расчета метража труб и желобов, можно приступать непосредственно к монтажу водоотводящей ливневой системы.

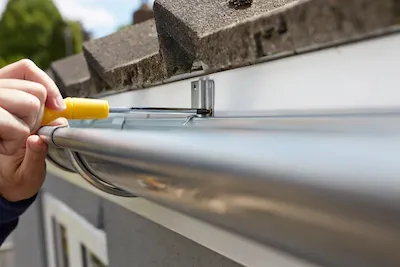

Первый этап — монтаж крепежной системы для горизонтальных желобов. Укладка желобов производится на крючья, расположенные вдоль скатов кровли. Кронштейны крючьев могут укрепляться двумя способами, в зависимости от конкретных условий:

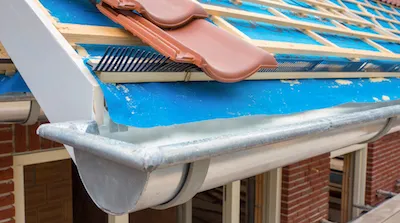

● Монтаж кронштейнов непосредственно на поверхность кровельного основания — оптимальный вариант для регионов с обильными снегопадами и высокой нагрузкой на желоба. При этом монтировать нужно до укладки кровельного покрытия на верхнюю плоскость стропил.
В противном случае потребуется демонтаж покрытия, что нежелательно. Уклон желоба обеспечивается расстоянием расположения крючьев.
● Фиксация крючьев к торцевой доске кровли или вертикальной плоскости стропил — может выполняться в любое время, подходит для крыш с низкой вероятностью схода снежной массы. Уклон при этом выполняется путем монтажа крючьев на разной высоте.

Первыми вдоль крыши монтируют крепления для воронок, после чего равномерно распределяют крепления для желобов ливневой системы водоотведения. Придерживаться угла монтажного уклона проще с помощью натянутого шнура.

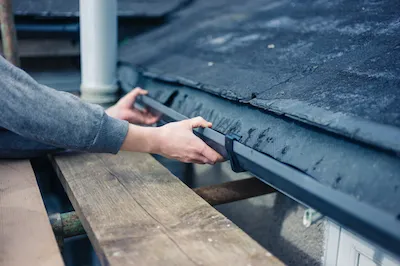

В зависимости от конфигурации, установку водостоков начинают либо с укладки желобов, либо с установки воронок. Разметку и соединений сегментов ливневой системы отсчитывают от местоположения воронки.

Соединяют и герметизируют желоба при помощи:
● клея;
● уплотнителей;
● силикона.

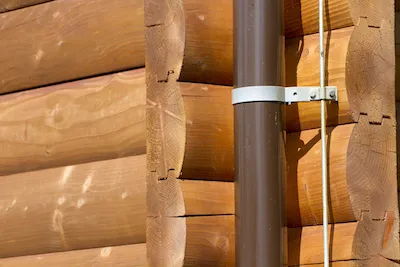

После этого к воронке монтируют коленную пару, соединенную отрезком трубы, и вертикальный водосточный слив, выходящий в ливневый колодец или наземную ливневку. Вдоль стены трубу фиксируют кольцевыми держателями.

Перед окончательной фиксацией необходимо проверить ливневую систему водоотведения с крыши путем пролива водного потока. При обнаружении дефектов и недочетов следует устранить их и только после этого выполнять завершающую фиксацию.

Сколько стоит устройство канализации в частном доме?

Стоимость устройства канализации в частном доме зависит от многих факторов, таких как выбор системы канализации, ее местоположение и количество помещений, которые требуют подключения. Ниже приведены основные факторы, которые могут влиять на стоимость устройства канализации в частном доме:

• Тип системы канализации: Существует несколько типов систем канализации, включая септик, биологическую очистную станцию (БОС) и централизованную канализацию. Стоимость устройства каждого типа может существенно отличаться.

• Объем работ: Чем больше помещений и санузлов, требующих подключения к системе канализации, тем выше стоимость. Также может потребоваться провести работы по установке трубопроводов и канализационной колодцы.

• Местоположение: В некоторых случаях необходимо проводить дополнительные работы для установки системы канализации, особенно если дом расположен вдалеке от центра города. Например, для установки септика может потребоваться провести работы по прокладке дополнительного трубопровода до места установки.

• Стоимость материалов: Выбор качественных материалов может повысить стоимость устройства канализации.

Общая стоимость устройства канализации в частном доме может варьироваться в пределах от нескольких тысяч до нескольких десятков тысяч долларов в зависимости от вышеуказанных факторов. Перед началом работ лучше всего обратиться к специалистам, которые смогут оценить объем работ и дать точную смету стоимости устройства канализации в вашем конкретном случае.
