Сколько батарей нужно в комнате

Чтобы в каждой комнате было тепло даже в суровый мороз, нужны радиаторы отопления. Кроме мощности и материала батарей важно, сколько их будет установлено. Вместе с экспертом — инженером компании «Вечные трубы» Дмитрием Салминым — разбираемся, как правильно рассчитать это количество.

От чего зависит количество радиаторов

Чтобы рассчитать, сколько радиаторов нужно установить для комфортного отопления в доме, нужно учесть параметры оборудования:

• тепловую мощность или теплоотдачу радиатора — она указана в его техпаспорте
• материал — радиаторы могут быть стальными, чугунными, алюминиевыми, биметаллическими, медными и даже каменными
• форму — радиаторы могут быть секционными (состоящими из отдельных секций определенного размера), панельными (из одной прямоугольной секции), дизайн-радиаторами
• тип подключения радиатора, а также метод обвязки (см. таблицу ниже)

Тепловая мощность или теплоотдача

Теплоотдача — первое, что надо искать в параметрах при выборе радиатора. Этот показатель означает, какое количество тепла отопительный элемент передает воздуху за единицу времени при определенной температуре теплоносителя — чаще всего горячей воды. Для радиаторного отопления в зимний период ее температура обычно от 60 °C и выше.

Теплоотдачу также называют тепловой мощностью, измеряется она в ваттах (Вт). В технических характеристиках радиатора может быть указана теплоотдача одной секции или радиатора в целом, если он панельный или его продают комплектом из четырёх, шести, восьми или десяти секций.

Самые производительные радиаторы — алюминиевые, однако результат сравнения зависит от того, по каким параметрам сравнивать. Если за основу брать вес или занимаемый объем и соотносить их с мощностью в ваттах, то алюминиевый радиатор будет в приоритете, далее — биметаллический, стальной и чугунный. Средние значения мощности:

• чугун — 80–160 Вт/секция
• биметалл — 130–220 Вт/секция
• алюминий — 140–280 Вт/секция

Поскольку стандартного размера стального радиатора нет, мощность его панели нельзя сравнивать с мощностью секции радиатора из других материалов. Можно брать радиаторы примерно одинаковой длины и толщины и их сравнивать по теплоотдаче, тогда это будет более точно.

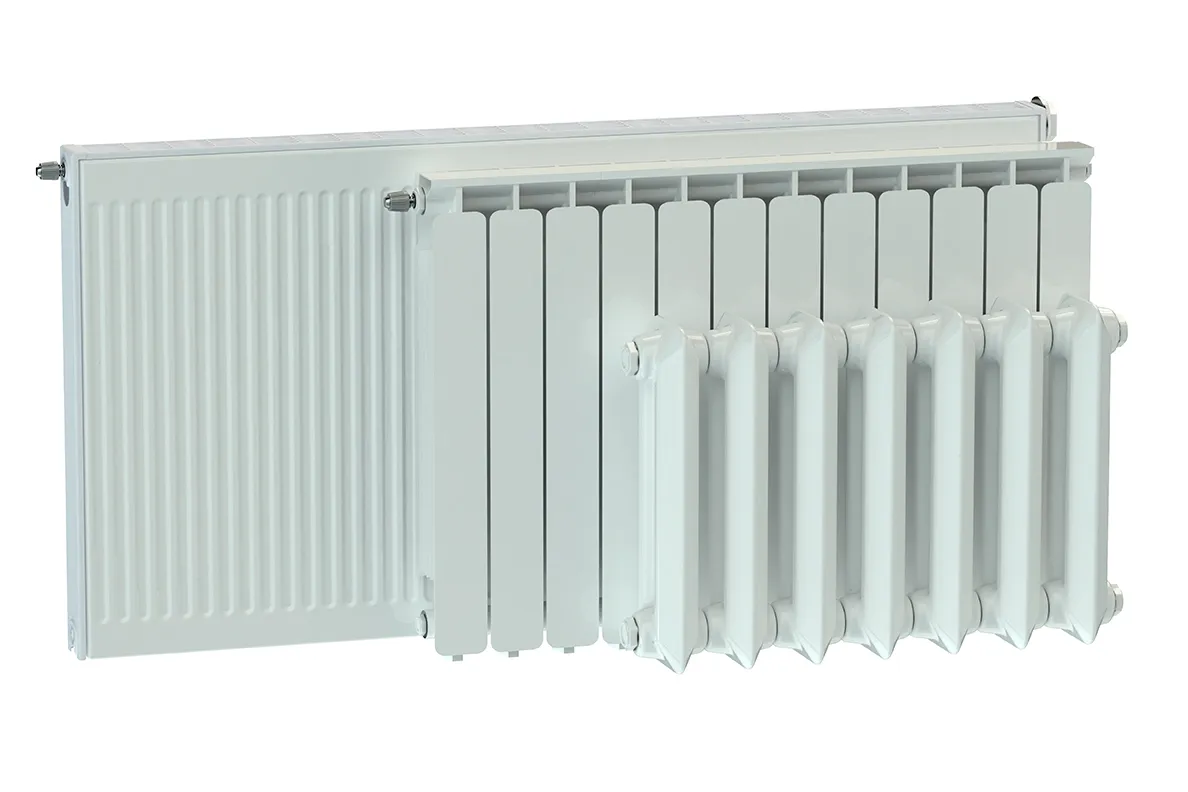

Материал и форма радиатора

• Стальные радиаторы — чаще всего цельная панельная конструкция, без секций, с одной или несколькими пластинами и оребрениями — по этому признаку радиаторам присваивают номера типов. Например, тип 20 — это значит две пластины без оребрения, тип 22 — это значит две пластины, два оребрения и т. д.
• Чугунные радиаторы — отопительные приборы из секций, которые выполнены из чугуна — сплава железа с углеродом. Выглядят такие радиаторы солидно, однако низкоэффективны, если в системе используется низкотемпературный теплоноситель: в радиаторе придется делать слишком много секций.
• Алюминиевые радиаторы — также секционные. Они довольно мощные, хорошо отдают тепло и не требуют большого объема горячей воды в батареях, но ее качество должно быть очень хорошим.
• Биметаллические радиаторы состоят из секций, представляющих из себя многослойную конструкцию, где внутри либо только вертикальная стальная трубка, либо полностью стальной коллектор, соединенный стальными трубками. Наружная оболочка радиатора выполнена из алюминия, который отдает тепло с минимальными потерями, внутри — стальные коллекторы. Такие батареи — оптимальный вариант для квартиры в многоквартирном доме: они легче чугунных, у них высокая тепловая мощность секции, а значит, самих секций понадобится меньше, чем чугунных, — это удобно, если комнаты у вас небольшие.

Тип подключения

Не менее важно, как радиатор подключен к системе отопления. Если трубы подачи и отвода находятся с разных сторон радиатора, это может увеличить его теплоотдачу. Если теплоноситель вводится сверху, а отводится снизу, теплоотдача снижается незначительно. А если наоборот — поступает снизу, а отводится через трубу сверху радиатора, — то теплоотдача снижается до 20–22%.

Оптимальный способ подключения — диагональный, когда теплоноситель подается с одной стороны сверху, а отводится — с другой стороны снизу.

Дмитрий Салмин

Количество радиаторов никак не влияет на счета за отопление или электричество, если само отопление не электрическое, а также на расход газа. Определяющий фактор — именно температура, которая будет поддерживаться в помещении, а также степень утепления самого дома или квартиры.

Важно учесть, что в городских квартирах просто так менять отопительные приборы нельзя, только по согласованию с управляющей компанией. Основной принцип замены: мощность отопительного прибора должна оставаться проектной, т. е. такой же, какая была у старого. Установить прибор другой мощности можно, если управляющая компания даст на это письменное разрешение.

Считаем количество радиаторов на комнату

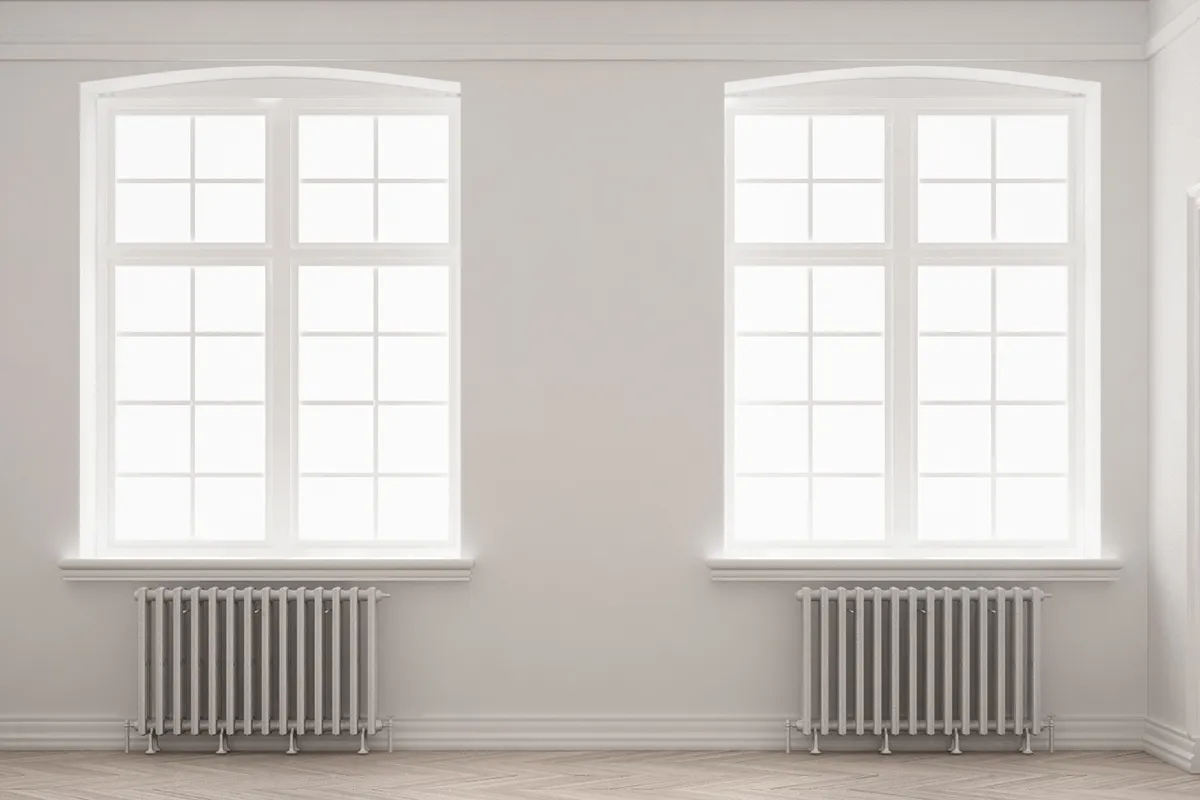

Первый способ: по количеству окон

Это самый простой и привычный способ: сколько окон — столько и радиаторов, ставим под каждое окно. Этот способ самый неточный, позволяет определить количество радиаторов в квартире или доме, но не более того.

Длина батареи при этом должна быть не меньше 50–70% от длины оконного проема, под которым установлен прибор. Меньше 50% делать нельзя по СНиП. Чтобы обеспечить дополнительный комфорт в доме, можно сделать все 100%. Например, если ширина оконной рамы 640 мм, а ширина одной секции радиатора — 80 мм, вам понадобится батарея из восьми секций. Но это будет затратнее, чем рекомендованные 50–70% от длины оконного проема.

У этого способа есть недостатки:

• непонятно, какой мощности должны быть панельные радиаторы
• сколько приборов и какой мощности ставить в помещения без окон, например, в ванную, гардеробную или кухню, если в ней нет окна. Если в комнате нет окон, тогда радиатор нужно обязательно установить на наружную стену.

Второй способ: по объему комнаты

Для расчета используют нормы мощности отопления: 41 Вт на 1 м3 для панельного дома и 34 Вт на 1 м3 — для кирпичного.

Вычислите объем каждой комнаты. Для этого измерьте длину, ширину и высоту комнаты и перемножьте эти значения. Затем полученное значение объема умножьте на норму мощности вашего дома. Следующий шаг — разделите то, что получилось, на теплоотдачу одной секции выбранного радиатора. Это значение указано в техпаспорте. Итоговое число, которое вы получили после всех вычислений — и есть число секций радиатора.

Например, объем комнаты в кирпичном доме — 43 м3. С учетом нормы нужна мощность отопления 43 м3 * 34 Вт/ м3 = 1462 Вт. Если для обогрева выбран радиатор с мощностью секции 170 Вт, понадобится 1462 Вт/170 Вт = 8,6, или, если округлять, 9 секций.

Прибор лучше взять с запасом — примерно на 20%, особенно если система отопления или индивидуальная котельная работают со сбоями. Так что число секций в радиаторе из нашего примера будет: 9 секций + 20% = 11 секций.

Третий способ: по площади комнаты

Для этого способа нужно посчитать площадь комнаты. Измерьте длину и ширину комнаты и перемножьте эти значения. Далее можно воспользоваться калькулятором на одном из многочисленных сайтов, посвященных подбору отопительного оборудования. Нужно ввести площадь комнаты, выбрать теплоотдачу одной секции выбранного радиатора, которую можно посмотреть в описании технических характеристик той или иной модели, указать вид подключения.

Расчет на таком калькуляторе будет приблизительным, потому что не будут учтены индивидуальные особенности помещения, реальная, а не «по документам» температура теплоносителя, тепловые потери и т. д.

В техпаспорте все характеристики указаны для максимальной температуры теплоносителя — 90–95 °C. В реальности она не выше 70 °C в многоквартирных домах, и не выше 85 °C — в частных (это максимум, который может дать газовый котел). Так что добавьте 20–30% к числу секций, рассчитанных с учетом теплопотерь.

Чтобы вручную рассчитать количество радиаторов по площади, нужно использовать условную норму: на обогрев 1 м2 — 100 Вт тепловой мощности. В реальности требуется мощность 50–60 Вт, но чтобы учесть все допущения и возможную плохую работу системы отопления, лучше взять показатель в 100 Вт/м2. Если потолки в доме выше 3 м — радиаторы лучше считать по объему комнаты (второй способ).

Для подсчета важно учесть тепловые потери — они показывают количество энергии, которая уходит из помещения. Мощность радиаторов в комнате должна быть выше суммарного значения теплопотерь, чтобы перекрыть их. Посмотрите в таблице ниже коэффициенты теплопотерь и запишите каждый из девяти коэффициентов на листок бумаги — у вас должны получиться девять значений. Например, если у вас двухкамерные стеклопакеты, то коэффициент К1 у вас будет 1.

Определяем коэффициенты теплопотерь для комнаты

Теперь умножьте норму отопления на площадь комнаты (без учета площади окон), а затем последовательно перемножьте на все коэффициенты теплопотерь из таблицы, значения которых вы выписали на листок. Полученное значение разделите на теплоотдачу одной секции или панельного радиатора. В итоге у вас получится число секций или панельных радиаторов, которые нужно установить в комнате. Если радиатор панельный, после того как определили его мощность, нужно подобрать его размер, исходя из ограничений длины радиатора, а также его тип: 22, 33, 21 или любой другой.

Дмитрий Салмин

Важно точно рассчитать теплопотери, и лучше всего привлечь для этого профессионального инженера. Тогда шанс подобрать правильное количество радиаторов будет выше. Однако, применив описанный выше метод (с учетом теплопотерь), можно с большой вероятностью подобрать отопительный прибор, который перекроет все потребности в тепле. Важный момент: чем радиатор больше, тем лучше он греет, поэтому такое оборудование полезно приобретать с запасом.

Проще всего рассчитать количество радиаторов, если вы меняете старые батареи на новые. Зная теплоотдачу старых, подберите новые с такой же или чуть большей теплоотдачей.

А вам приходилось рассчитывать количество радиаторов в комнате? Как вы это делали? Расскажите в комментариях.

Сколько секций биметаллического радиатора надо на комнату?

Количество секций биметаллического радиатора, необходимых для отопления комнаты, зависит от нескольких факторов, включая размеры комнаты, высоту потолков, количество окон, уровень утепления стен и потолка, а также климатических условий в регионе, где находится комната.

Однако, в общем случае, для определения количества секций биметаллического радиатора, необходимых для отопления комнаты, можно использовать следующую формулу:

Количество секций = (Площадь комнаты x 100 Вт) / (КПД радиатора x ΔT x 1000 Вт)

где:

• Площадь комнаты измеряется в квадратных метрах
• 100 Вт — это примерная мощность, необходимая для обогрева одного квадратного метра комнаты
• КПД радиатора — это коэффициент полезного действия радиатора, который обычно составляет около 0,9 для биметаллических радиаторов
• ΔT — это разность температур, которую вы хотите поддерживать в комнате и температуру на улице, в градусах Цельсия

Например, для комнаты площадью 20 квадратных метров, с потолками высотой 2,5 метра и хорошей изоляцией, можно использовать радиаторы мощностью около 2000 Вт. Предположим, что вы хотите поддерживать температуру в комнате на уровне 20 градусов Цельсия, а температура на улице составляет -10 градусов Цельсия. В этом случае, используя формулу, вы получите приблизительно 12 секций биметаллического радиатора. Однако, точное количество секций может отличаться в зависимости от конкретных условий вашей комнаты.
