При сгорании природного газа выделяются окислы углерода, азота, серы, формальдегиды. Накапливаясь в воздухе, они вызывают вялость, головокружение, слезотечение и развитие тяжелых заболеваний. Кроме этого, продукты горения бытового газа взрывоопасны. Поэтому любое помещение с газовым оборудованием обязательно оснащается вентиляцией.

  1. Вентиляция – залог безопасной и эффективной работы оборудования
  2. Требования к вентиляции помещения с газовым котлом
  3. Устройство вентиляции помещения с газовым котлом
  4. Принцип движения воздуха
  5. Канальная или бесканальная вентиляция
  6. Монтаж вентиляции в помещении с газовым котлом
  7. Вытяжная вентиляция
  8. Приточная вентиляция
  9. Вентиляция для газовой колонки
  10. Требования к дымоходу газовой колонки
  11. Монтаж дымохода для газовой колонки
  12. Вентиляция кухни с газовой плитой
  13. Требования к вентиляции кухни с газовой плитой
  14. Отток воздуха
  15. Приток воздуха

Вентиляция – залог безопасной и эффективной работы оборудования

без кислорода невозможна жизньбез кислорода невозможна жизнь

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Выбор системы газовой вентиляции в частном доме или квартире зависит от типа котла и особенностей котельной.

Требования к вентиляции помещения с газовым котлом

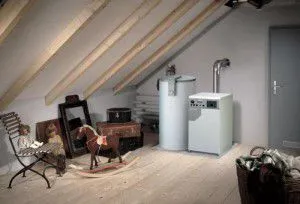

газовый котел можно установить даже в мансардегазовый котел можно установить даже в мансарде

Требования к вентиляции помещения с газовым котлом или кухни с плитой схожи.

Газовые котлы с закрытой камерой сгорания комплектуются коаксиальным вентиляционным каналом, по которому одновременно с улицы подается воздух на горелку и отводятся продукты горения.

Монтаж вентиляции в помещении с газовым котлом должен проводиться с учетом технологических требований и нормативов:

  • К дымоходу подключается не более 2-х единиц газового оборудования вне зависимости от их удаленности и уровня расположения;
  • Продукты горения должны попадать в дымоход на расстоянии не менее 50 см на разные уровни;
  • Если подача осуществляется с одного уровня, в дымоход устанавливается рассечка высотой от 50 см;
  • Вентиляционная система для газового котла в частном доме должна быть абсолютно герметичной. Не допускается минимальная протечка угарного газа и копоти, потенциально опасных для жизни людей;
  • Швы в местах соединений дымоходов обрабатываются герметиком, устойчивым к высоким температурам;
  • Для предотвращения возгорания все составляющие системы обеспечиваются термоизоляцией;
  • Вентиляция предусматривается из расчета: отток в количестве трехкратного воздухообмена, подача в количестве оттока плюс объема воздуха для горения.

Устройство вентиляции помещения с газовым котлом

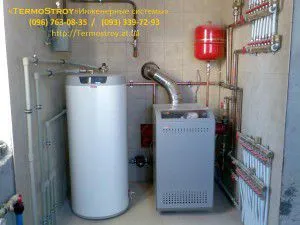

идеальная вентиляция котельнойидеальная вентиляция котельной

Существуют следующие типы вентиляции для газового котла в частном доме:

  • Естественная и механическая по принципу тяги;
  • Вытяжная, приточная и комбинированная по назначению;
  • Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

  • В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
  • Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
  • Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Сечение труб и их расположение должен рассчитывать специалист.

Монтаж вентиляции в помещении с газовым котлом

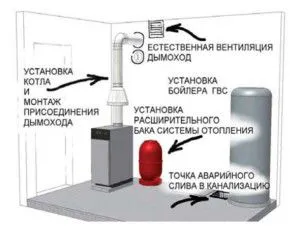

план котельной частного домаплан котельной частного дома

Сделать вентиляционную систему кухни с газовой плитой или котлом не так уж сложно. С этим справится любой хозяин, имеющий базовый набор инструментов и некоторые навыки.

Вытяжная вентиляция

Для устройства вытяжной вентиляции газового котла понадобится:

  • вентилятор (лучше с обратным клапаном, чтобы в квартиру или дом не проникал воздух из вне);
  • вентиляционная решетка;
  • труба-воздуховод из ПВХ подходящего к вентилятору диаметра.
схема приточной установки для помещения с газовым котлом)схема приточной установки для помещения с газовым котлом)

Ход работ:

  • Обозначьте кружком место, где будет отверстие для воздуховода. Диаметр кружка сделайте чуть больше;
  • С помощью перфоратора просверлите отверстия с малым шагом по кругу и одно в середине;
  • Аккуратно, молотком и зубилом выбейте середину и получите круглое отверстие, в которое вставляется труба;
  • Щели между трубой и стеной заделайте пеной или раствором;
  • Установите вытяжной вентилятор;
  • Последний шаг – прикрепите вентиляционную решетку, которая придаст конструкции законченный вид и защитит жилье от насекомых и мусора.

Приточная вентиляция

Во время оборудования приточной газовой вентиляции в частном доме следует учитывать несколько важнейших правил.

Основа системы – это приточная установка. Она принимает воздух с улицы, фильтрует, охлаждает или согревает и подает в помещение. Для квартиры или жилого дома подойдет оборудование невысокой мощности бытового назначения. Главный плюс такой вентиляции – тихая работа и обеспечение полного комфорта в помещении.

Простейшим вариантом приточной установки служит приточный вентилятор. Он устанавливается по приведенной выше схеме.

Вентиляция для газовой колонки

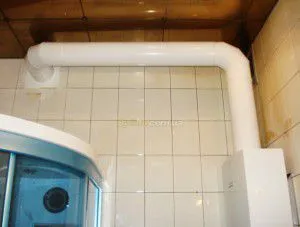

стальные воздуховоды гармонично вписываются в современный интерьерстальные воздуховоды гармонично вписываются в современный интерьер

Основное требование к вентиляции для газовой колонки – наличие дымохода. Его делают из металлической гофротрубы, стальной или коаксиальной трубы. Наиболее эффективным считается коаксиальный дымоход, поэтому такой вариант вентиляции газовой колонки пользуется большим спросом. Это надежная система, бесперебойно работающая много лет без сбоев и неполадок. Особенности дымохода зависят от мощности газовой колонки.

Любой дымоход для колонки включает:

  • защитный зонт (венчает конструкцию);
  • собственно трубу (делают с термоизоляцией или без);
  • патрубок проходной отделяет трубу от стены дома;
  • крепежи-кронштейны;
  • хомуты устанавливаются на соединениях участков трубы;
  • переходник от трубы к колонке;
  • ревизионное окно чтобы проверять состояние дымохода;
  • емкость для конденсата.

Важно, чтобы на протяжении всего дымохода внутренний диаметр его был одинаков, параметры указаны в инструкции к колонке. Общая длина дымохода от 4 метров. Важно учесть климатические условия, в холодном климате предпочтительнее утеплить дымоход. При установке в частном доме вентиляции для газового котла или колонки конец дымохода выводится на 1 м выше крыши.

Требования к дымоходу газовой колонки

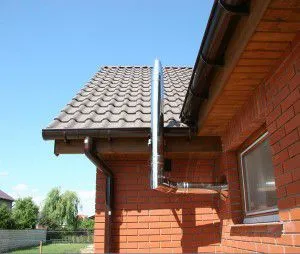

  • дымоход снаружидымоход снаружи

    Дымоход должен быть выполнен с учетом всех требований СНиП;

  • К газовой колонке должен подводиться собственный дымоход;
  • Следует обеспечить герметичность отвода дыма, в противном случае возможны утечки газа;
  • Материал для дымохода должен быть устойчивым к воздействию влаги и температуры;
  • Дымоход должен быть жестко и крепко укреплен на стене, без провисаний;
  • Главное, чего необходимо добиться при монтаже вентиляции для газовой колонки это равномерность тяги. Легче всего добиться ее, используя гладкие трубы с круглым сечением;
  • Основной показатель для выбора диаметра дымохода – это размеры входного отверстия;
  • Дымоход устанавливается вертикально, что обеспечивает отличную тягу;
  • В нижней части дымохода оборудуется лючок для ревизии, одновременно через него отводится конденсат.

Монтаж дымохода для газовой колонки

  • Проходной патрубок устанавливается в стену, снаружи к нему крепится поворот на 90 градусов. Изнутри прикрепляется сама колонка;
  • Снаружи устанавливается труба дымохода. Это делается последовательно, по одному патрубку снизу вверх. Места соединений укрепляются хомутами;
  • Равномерно распределяем крепления по длине трубы и крепим их к стене. Оптимальное расстояние между креплениями 2 м. Труба не должна прогибаться;
  • На верхушку устанавливаем зонт, а в самой нижней части трубы смотровое окошко;
  • По окончанию монтажа проверяем тягу. К дымоотводу подносим зажженную спичку. Если пламя клонится в трубу, работа выполнена качественно.

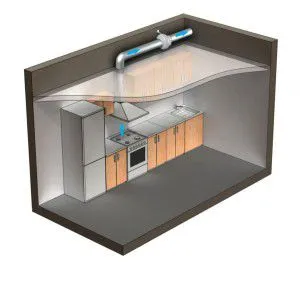

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

  • Высота потолков более 2 м 20 см;
  • Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
  • Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжкакухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

  • с фильтрацией и рециркуляцией воздуха;
  • с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Проблема решается с помощью специальной вентиляционной решетки, имеющей выход для круглого воздуховода.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

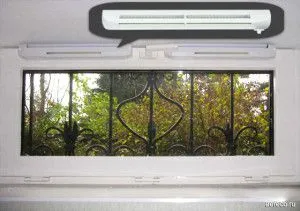

оконный приточный клапаноконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

  • Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
  • Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
  • Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Какая должна быть вентиляция в котельной?


Вентиляция в котельной — это важный аспект безопасности и эффективности работы котельной. Для обеспечения правильной вентиляции котельной должны быть установлены соответствующие системы воздухообмена и вентиляции.

Основными требованиями к вентиляции в котельной являются:

  1. Наличие естественной или механической вентиляции, обеспечивающей постоянный воздухообмен в помещении.
  2. Должна быть установлена система принудительной вытяжки, чтобы удалить из котельной отработанные газы и пары, а также предотвратить возможность отравления угарным газом.
  3. Наличие системы приточной вентиляции для подачи свежего воздуха в котельную и обеспечения необходимого количества кислорода для горения топлива.
  4. Должны быть установлены датчики уровня оксида углерода (CO) для мониторинга уровня CO и предотвращения отравления угарным газом.

При проектировании и установке вентиляционных систем в котельной необходимо учитывать многие факторы, такие как тип и мощность котла, размеры помещения, количество устройств в котельной и т.д. Лучше всего обратиться к профессиональным специалистам, чтобы получить консультацию и рекомендации по установке вентиляционных систем в котельной.
