Строительство двускатной крыши является популярным решением в частном строительстве. Ее устойчивая форма эффективно справляется даже с сильными ветрами и обеспечивает надежную защиту от осадков, которые быстро стекают по наклонной поверхности.

Конструкция двускатной крыши

В основе ее находится стропильная система — каркас, который воспринимает усилия от собственного веса, кровельного покрытия, снеговой и ветровой нагрузки. Стропила расположены парами и связаны между собой коньком, прогонами, обрешеткой.

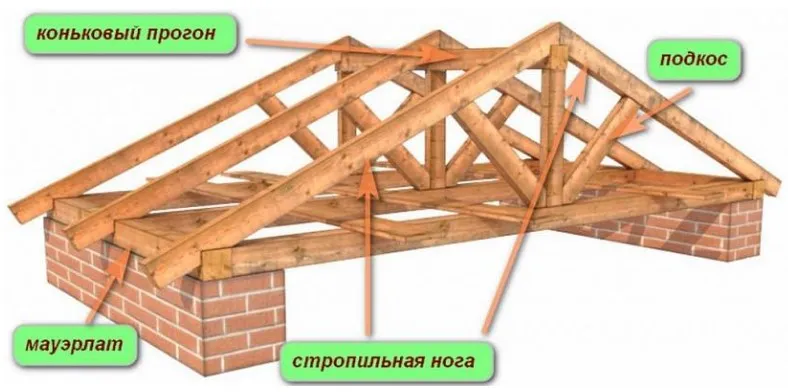

Основные компоненты стропильной системы:

  • Мауэрлат — опорный брус или доска, уложенный по периметру сооружения и передающий нагрузку от кровли стенам.
  • Стропила (стропильные ноги) — наклонные балки, опирающиеся на мауэрлат и соединенные в коньке. Их устанавливают с шагом 0,8-2 м, который зависит от действующих нагрузок и сечения балок.
  • Стойки, ригели, затяжки, подкосы, прогоны — элементы, разгружающие систему и придающие ей устойчивость. Могут располагаться вертикально, горизонтально или с наклоном.
  • Конек — горизонтальная балка в верхней точке крыши, служащая опорой для стропильных ног.
  • Лежень — укладывается на внутреннюю несущую стену, используется в дополнение к мауэрлату, чтобы перераспределить нагрузку при большом пролете.
  • Обрешетка — либо разреженный настил для укладки кровельных материалов, либо сплошная плита или щит для гибкой черепицы, ондулина. Дополнительно увеличивает жесткость конструкции.

Чаще всего стропильная система изготавливается из дерева атмосферной сушки II-III сорта. Сырую использовать нежелательно из-за склонности к кручению и растрескиванию. В качестве крепежа при сборке применяются гвозди, болты, скобы, накладки, скользящие опоры под усадку. Возможно также изготовление каркаса из металлических профилей, но в частном строительстве металлоконструкции применяются редко из-за более высокой цены и сложности монтажа.

Если чердак предполагается использовать под мансарду, при устройстве двускатной крыши между стропилами укладывается утеплитель с защитой от влаги и пара. В этом случае по стропилам сначала монтируется контробрешетка, которая обеспечивает вентиляцию и отведение конденсата, а затем обрешетка.

Угол наклона скатов

Уклон двускатной кровли в строительстве задается на этапе проектирования. Конструкции с углом до 30° считаются пологими, 30-45° — со средним уклоном, 45-60° — крутыми.

На выбор наклона скатов определяющее значение оказывают:

  • Ветровые нагрузки. Чем больше подъем крыши, тем выше парусность и сильнее воздействие ветра. В районах, где часто бушуют ураганы, оптимальный угол 15-20°.
  • Снеговые нагрузки. Здесь зависимость обратная. Чем уклон меньше, тем больше осадков скапливается на кровле. Чтобы воспринимать вес снега, требуется более мощная конструкция, что нецелесообразно. В снежных регионах самый благоприятный наклон скатов около 25-40°.
  • Тип кровельного материала. Для каждого вида разработаны рекомендации о максимально и минимально допустимом угле монтажа. Если их не соблюдать, герметичность и внешний вид кровли могут пострадать.
  • Конструктивные особенности. В проектах домов с двускатной крышей и мансардой уклон скатов должен обеспечивать необходимую высоту помещения. Иногда крыша делается ломаной, чтобы слишком не поднимать конек.

Наиболее универсальный угол наклона двускатной кровли — 20-45°.

Существуют еще разноуклонные крыши, где каждый скат расположен под своим углом. Но такие системы нужно использовать очень аккуратно, поскольку в плане архитектуры они достаточно нестандартные, а монтаж их сложнее, чем симметричных конструкций.

Как рассчитать угол

Наклон ската применяется при расчетах элементов стропильной системы. Он определяется в градусах или процентах, поэтому нужно провести некоторые математические действия.

Двускатная крыша в разрезе представляет собой равнобедренный треугольник (если скаты одинаковые). Ее условно можно разделить на 2 прямоугольных треугольника. Одна из сторон Н — высота до уровня конька, другая L — половина пролета дома. Они измеряются по готовым стенам и фронтону. Требуется рассчитать длину стропила B, которую можно найти исходя из тригонометрических формул.

Тангенс угла ската относительно горизонтали:

tgα= H/L

По таблице Брадиса или помощью с инженерного калькулятора находим соответствующее значение угла в градусах. Например, высота крыши 3 м, ширина дома 9 м, половина пролета 9/2=4,5 м.

tgα=3/4,5=0,6667

Этому тангенсу соответствует угол 34°, то есть крыша имеет средний уклон. Можно использовать функцию косинуса и посчитать длину стропила как B= L / соs 34° = 4,5/0,829=5,42 м.

Также информация об угле наклона нужна, чтобы сориентироваться в кровельных материалах.

Для расчета длины стропил ( и проверки) можно воспользоваться вторым способом — теоремой Пифагора:

B²=H²+L²= 9+20,25=29,25, откуда B =√29,25=5,41 м — длина стропила (без свеса).

Чтобы исключить попадание осадков на стены, нужно добавить не менее 40 см для свеса. Получаем для своего здания минимальную длину стропил 5,81 м при угле наклона ската 34°. Для удобства можно принять B=6 м, чему соответствует стандартная доска.

Виды стропильных систем

В зависимости от конструктивного решения стропила могут быть наслонными, висячими или комбинированными. При подборе схемы нужно учитывать размеры пролета и наличие внутренних несущих стен.

Устройство стропильной системы двускатной крыши

Наслонная стропильная система

Этот вид конструкций представляет собой стропильные ноги, опирающиеся на наружные и внутренние стены. Балки как бы «наслоняют», при этом в системе отсутствуют горизонтальные распирающие усилия, которые воспринимаются только капитальными опорами.

Вариант простейшей наслонной системы

За счет меньших напряжений «наслонная» система имеет более простую и дешевую конструкцию. Мауэрлат может укладываться как по периметру здания (если стены недостаточно прочные), так и отдельными участками — коротышами по 60-70 см в местах опирания стропил.

Для усиления системы и уменьшения прогибов используются прогоны, подкосы, стойки. Они перераспределяют напряжения, что позволяет уменьшить сечение несущих элементов.

В коньковом узле стропила соединяются внахлест или встык. Дополнительно устанавливаются накладки на болтах или нагелях.

В зданиях, сложенных из бруса или бревен, роль мауэрлата играет верхний венец. В него врубается нижний конец стропил, который дополнительно закрепляется с помощью проволочных скруток или скоб.

Соединение стропильной ноги с мауэрлатом при помощи вырубки и гвоздей

Наслонные системы собираются на высоте по месту. Все элементы монтируются последовательно. Для временной фиксации используются различные приспособления типа подпорок или прикрученной к фасаду доски. Ускоряет сборку укладка прогона (конькового бруса) перед монтажом стропил.

Подвижный способ крепления стропилы и мауэрлата

Опора скользящая для стропил 200 мм KUCIS

Преимущества наслонных конструкций — возможность сборки без грузоподъемных механизмов, меньшие усилия в системе и как следствие, применение пиломатериалов небольшого сечения. Недостаток — при пролетах от 6,5 м нужна внутренняя несущая стена.

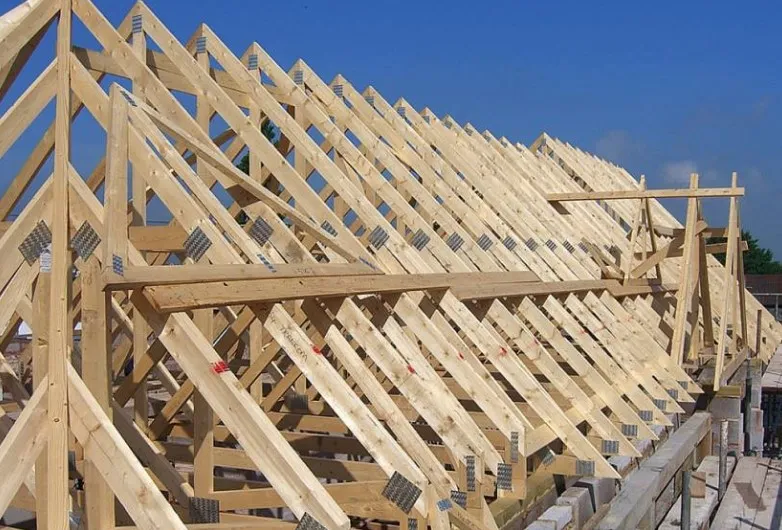

Висячие стропила

В отличие от наслонной системы этот вид применяется при отсутствии промежуточной капитальной опоры и достаточно большом пролете (от 6 до 14 м). Усилия в нижнем поясе возникают значительные, поэтому вводятся дополнительные элементы — горизонтальные затяжки или ригели, вертикальные бабки с опиранием на затяжку.

Очень часто висячая система сочетает функции перекрытия, то есть нижние балки используются как основа для потолка или пола. При пролетах до 5 м стропила соединяются затяжкой, более 6 м — добавляются усиливающие ригели, свыше 9 —конструкция включает дополнительные наклонные и горизонтальные связи. Отдельный фрагмент крыши из стропил, затяжки и связей называется фермой.

Стропильные ноги, скреплённые ригелем

Крупные секции собираются на земле. Их поднимают на крышу с помощью механизированных устройств и устанавливают на мауэрлат. Предварительно по поверхности стены устраивается подкладка из гидроизоляционных материалов.

Схема шарнирной фермы с подвеской и подкосами

Поскольку ферма — жесткий элемент, крепление к коньковому брусу более сложное, чем при наслонном варианте. Здесь применяется врубка с усилением накладками из дерева или металла.

Иногда обе системы комбинируются. Между фермами, установленными с шагом 3-4 м, монтируются наслонные стропила. Это несколько упрощает и удешевляет строительство.

Преимущества висячих конструкций — высокая несущая способность, возможность перекрывать большие пролеты без промежуточных опор. Недостаток — сложное изготовление и монтаж.

Проектирование и расчет двускатной кровли

Если вы решили самостоятельно построить крышу, требуется выполнить достаточно много расчетов. Для упрощения задачи в интернете есть специальные программы-калькуляторы. При ваших исходных данных они выдадут результат в виде раскладки всех элементов и списка (спецификации) основных строительных материалов.

Чтобы рассчитать крышу самостоятельно, вам понадобится следующая информация:

  • размеры дома — ширина и длина;
  • высота крыши и величина свеса (минимум 40 см);
  • стандартное сечение стропил — 50х150 мм при пролете до 5 м с дополнительными подпорками;
  • при пролете более 5 м, а также шаге от 1 м или малом угле наклона сечение стропил должно быть не менее 50х200 мм;
  • шаг стропил при пологих крышах 60-80 см, среднего уклона 100 см, при крутых — 100-140 см, зависит также от наличия утеплителя;
  • обрешетка из доски 25х100 или 30х100 мм;
  • расстояние между рейками — принимается в зависимости от кровельного материала, например для металлочерепицы это 250 мм (в чистоте);
  • мауэрлат — доска 50х150 мм или брус 150х150 мм;
  • количество листов покрытия — предварительно сделать примерную раскладку с учетом рабочей ширины материала.

Если предполагается укладка гидроизоляции, утеплителя и контробрешетки, их нужно тоже включить в расчеты. Для климатических условий России рекомендуемая толщина теплоизоляции 100-200 мм.

Далее рисуется схема (чертеж) фасада здания с размерами, план кровли, раскладка элементов стропильной системы. Теперь можно посчитать, сколько и каких пиломатериалов потребуется, а также листов покрытия, утеплителя, паро- и гидроизоляции (нужно учитывать нахлест).

По окончании определяется количество крепежных изделий, накладок, антисептических средств и т.д. Все результаты занесите в таблицу. Покупать материалы рекомендуется с запасом 10-15%. Расчет висячей системы (ферм) лучше заказать у специалистов.

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

  • подготовку;
  • установку стропильной системы;
  • укладку гидро-, тепло- и пароизоляции;
  • монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

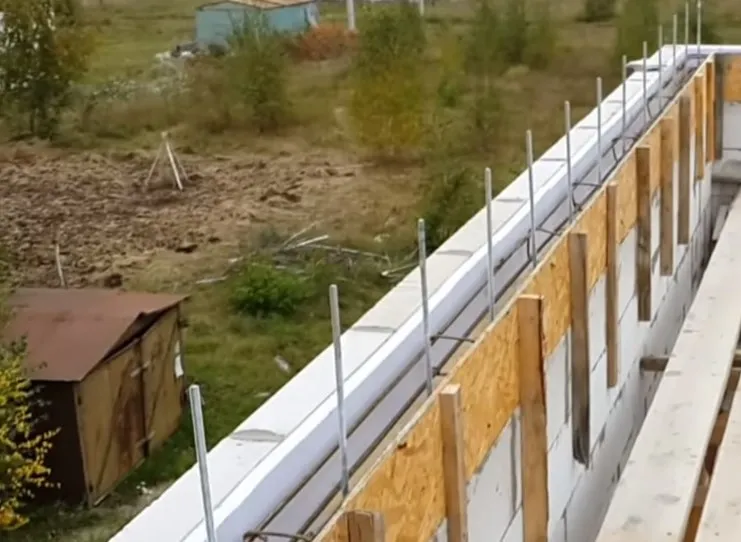

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

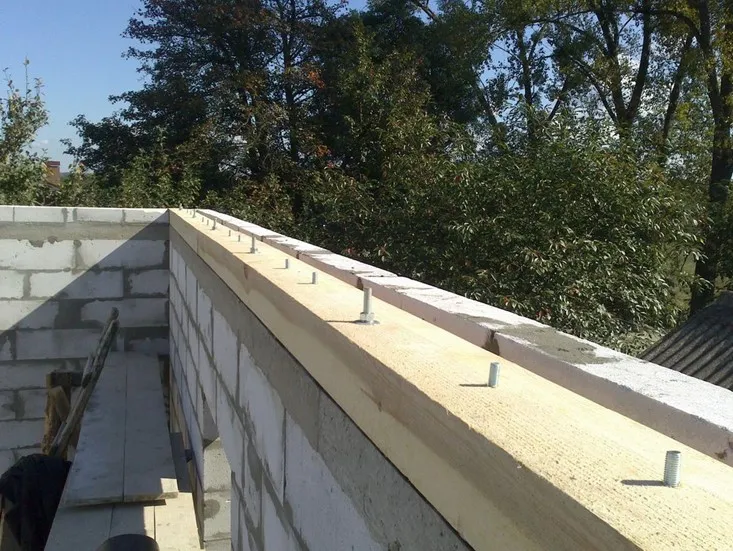

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

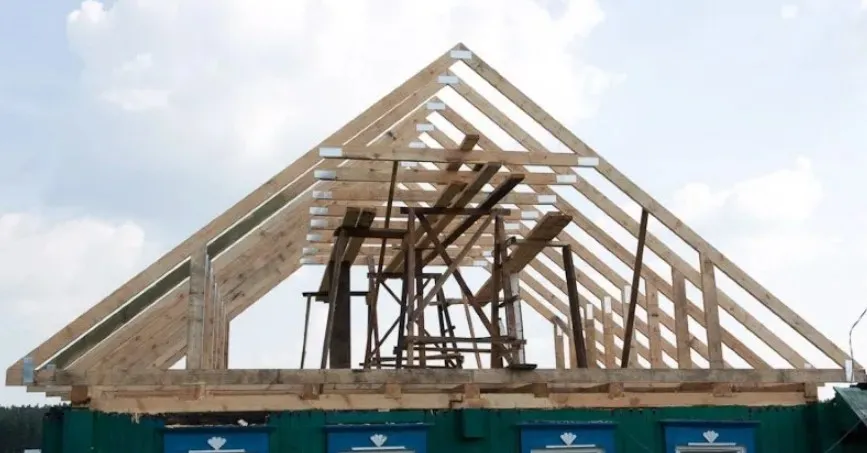

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

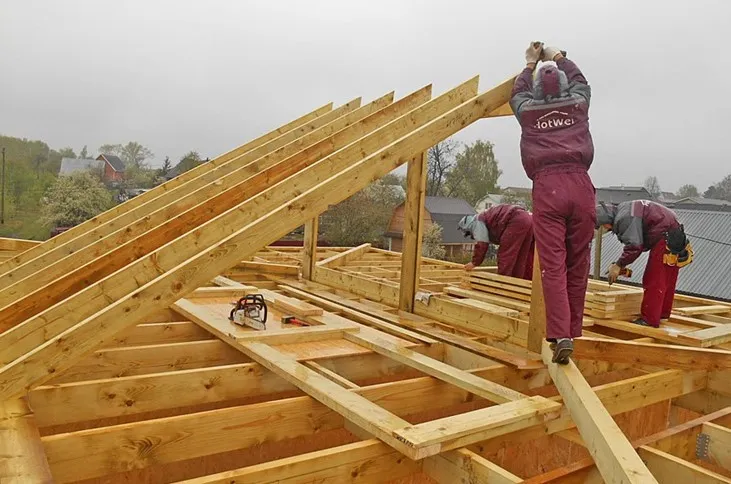

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

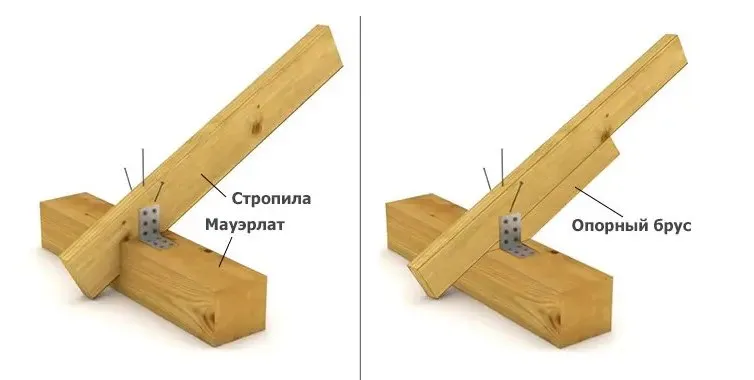

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек. Важно прочно зафиксировать систему в пространстве.

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

  • для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
  • гибкая черепица, ондулин, рулонная кровля — сплошной настил;
  • асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Заключение

Двухскатная крыша своими руками — это возможность сэкономить на работе наемных строителей. Для качественного результата нужно сделать предварительный расчет, выбрать оптимальную схему стропильной системы и провести монтаж в соответствии с технологическими требованиями.
