В центре любой системы отопления и горячего водоснабжения находится тепловая схема, которая определяет способ монтажа распределительных трубопроводов, подключения генераторов тепла, бойлеров и радиаторов. Таким образом, в этой статье рассматривается тепловая схема водогрейной котельной. Читая эту информацию, вы сможете создать систему отопления на основе генераторов тепла различных типов.

Содержание:

Тепловая схема водогрейной котельной: расчет и проектирование

​​Котельная в частном доме

Проектирование котельной в частном доме: общие положения

Система теплоснабжения работает круглые сутки в течение почти 7-8 месяцев, «сжигая» в топках котлов десятки тысяч рублей. Поэтому все домовладельцы стремятся оптимизировать работу системы. Причем усилить надежность конструкции и уменьшить энергоемкость отопительных приборов поможет точный расчет тепловых схем водогрейных котельных, выполняемый на этапе проектирования.

Для этого нужно, всего лишь, просчитать варианты размещения котла, расширительного бака, дополнительного нагревателя, попутно определившись с особенностями разводки и нюансами циркуляции.

То есть нужно составить проект котельной, состоящий из следующих документов:

Тепловая схема водогрейной котельной: расчет и проектирование

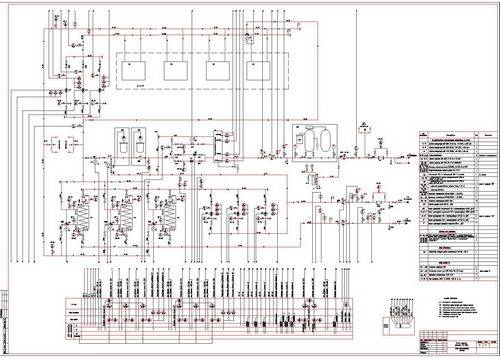

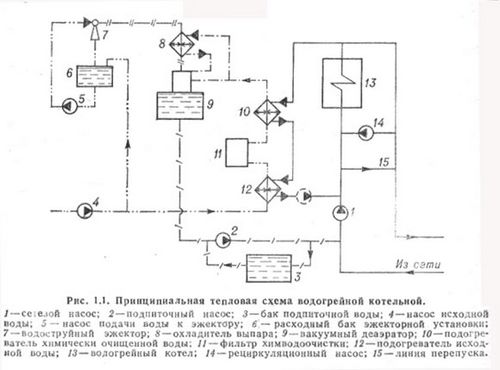

Принципиальная тепловая схема водогрейной котельной

  • Схемы размещения всех компонентов системы в самом доме. Этот документ пригодится на стадии монтажа трубопровода.
  • Схемы размещения отопительных приборов, насосов, расширительных баков и прочего оборудования. Этот документ во время сборки водонагревательной и отопительной ветвей водогрейной котельной.
  • Спецификации на все компоненты системы. Этот документ используют в процессе закупки материалов и оборудования.

Причем все три документа можно уместить на одной принципиальной схеме котельной, составленной в упрощенном виде (когда значки заменяются рисунками оборудования и запорно-регулирующей арматуры). И далее по тексту мы рассмотрим несколько разновидностей таких схем.

Схема котельной частного дома: обзор возможных вариантов

Типовые схемы котельных основываются на следующих вариантах тепловых сетей:

Тепловая схема водогрейной котельной: расчет и проектирование

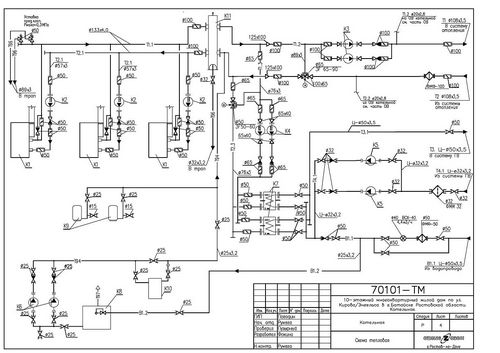

Типовая схема котельной

  • Открытой разновидности, когда теплую жидкость  черпают из «местных» установок.
  • Закрытой разновидности, когда теплоноситель отопительной системы используют еще для нагрева воды.

Причем открытая схема предполагает дополнительный расход энергии на питание «местной» водонагревательной установки, но обходится дешевле на этапе монтажа. Закрытая схема котельной частного дома монтируется сложнее, но «питается» от центрального котла. Причем за счет тепловых насосов и промежуточных испарителей и конденсаторов в систему горячего водоснабжения сбрасывают жидкость практически питьевого качества, разогретую до 70-100 градусов Цельсия.

Поэтому в качестве схемы  водонагревательной котельной, в большинстве случаев, используется именно закрытый вариант, состоящий из следующих узлов:

  • Основного котла, который нагревает воду для системы отопления и водонагревательного контура.
  • Самого водонагревательного контура, циркулирующего внутри накопительного бака.
  • Контура системы горячего водоснабжения, замкнутого на накопительный бак.

В итоге, накопительный бак работает, как обычная батарея, отапливающая не комнату, а систему горячего водоснабжения. То есть перед нами немного необычный накопительный бойлер.

Система открытого проточного горячего водоснабжения функционирует на основе двухконтурного котла, который пропускает по разогреваемому змеевику либо порцию воды из системы отопления, либо воду из системы горячего водоснабжения. То есть, открытая схема превращает котел системы отопления в обычную колонку. Причем оптимальный вариант открытой водонагревательной  установки – это котел с двумя спиралями, расположенными в отдельных камерах сгорания.

Схема автоматизации котельной: и тепло, и дешево!

Автоматизированные котлы обходятся в эксплуатации дешевле обычных отопительных приборов. Ведь стандартный прибор функционирует в одном режиме круглые сутки, а «умный» котел, оснащенный особым устройством, синхронизирующим режим работы котла с потребностями хозяев дома.

Проще говоря: автоматизированный котел работает на полную мощность «когда нужно» (вечером, в выходные дни), а «когда не нужно» (по ночам или в рабочее время) – практически не работает. В итоге, можно сэкономить от 30 до 50 процентов энергии (и денег, расходуемых на отопление).

Поэтому каждая принципиальная схема водогрейной котельной помимо прочих элементов  содержит в себе еще и блок автоматического управления, с помощью которого решают следующие задачи:

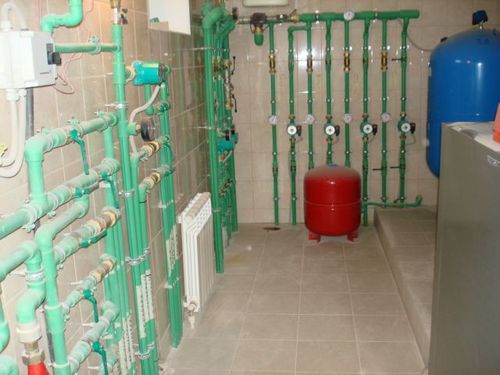

Тепловая схема водогрейной котельной: расчет и проектирование

Схема автоматизации котельной

  • Оптимизирует температуру нагрева в зависимости от времени года. Ведь летом приятнее пользоваться теплой водой, а зимой в СГВ должна циркулировать по-настоящему горячая жидкость.
  • Управляют работой «контурами» отопительно-водонагревательного котла. Ведь большинство моделей оборудованы лишь одной «камерой сгорания». То есть, в рабочем состоянии находится либо отопительная, либо водонагревательная ветвь.
  • Управляют температурными режимами не только водонагревателя, но и отопительного блока. Ведь дневные и ночные режимы стоит применять и на отопительной, и на водонагревательной ветви.
  • Корректируют работу насосов и систем циркуляции и/или рециркуляции в закрытой схеме. Причем без этой функции работа закрытой системы нагрева воды не возможна в принципе. То есть, определенный набор микросхем или механических управляющих элементов есть в любой закрытой схеме водонагревательного котла.

Причем блок автоматического управления может работать в трех режимах, а именно:

  • В формате приоритета системы горячего водоснабжения. То есть, когда вся мощность идет на водонагревательный контур. Обычно этот режим задействован в теплое время года.
  • В формате смешанной работы, когда функционирует либо отопительная ветвь, либо водонагреватель. Такой режим поддерживается при проточном нагреве воды, осуществляемом по открытой схеме.
  • В формате работы без приоритетов, когда большая часть энергии уходит на отопительный контур, а некоторая часть расходуется на обогрев воды. Этот вариант управления рекомендован для закрытых систем подогрева воды.

Разумеется, все вышеупомянутые режимы можно реализовать даже в формате одного устройства. Поэтому систему нагрева воды с помощью котла удается реализовать и в проточном формате (прямой нагрев открытого типа в двухконтурном котле) или в накопительном формате (косвенный нагрев закрытого типа в расширительном баке).

Эта особенность водонагревательных котельных дает возможность экономить энергию и зимой, и летом. Ведь в холодное время года можно воспользоваться косвенным нагревом от размещенного в баке паропровода. А в теплое время года можно черпать горячую воду прямо из нагревательного контура котла.

Защита водогрейных котлов от коррозии

В заключении необходимо отметить, что водогрейный контур котла системы отопления подвержен большим коррозийным нагрузкам, чем сама система обогрева жилища. Дымовые газы могут повредить теплообменник, по которому циркулирует разогретая вода.

Поэтому, в целях нивелирования влияния катализаторов коррозийных процессов, теплоноситель на входе в теплообменник котла нужно разогревать до 60-70 градусов Цельсия.

Правда, эта мера предосторожности оправдана только в случае использования стальных теплообменников, изготовленных из конструкционной стали. Медные или  нержавеющие теплообменники от коррозии не страдают.

Тепловая схема водогрейной котельной: расчет и проектирование
