Назначение котельной

Котельную в частном доме иногда называют «топочной» либо «бойлерной». В помещении устанавливают теплогенератор для отопления и снабжения жильцов горячей водой. Агрегаты имеют один или два нагревательных контура. Первый вид оборудования предназначен для обогрева, второй — совмещает сразу обе функции. Читайте также полезную статью про газовое отопление частного дома подготовленную нашими авторами.

При мощности оборудования до 60 кВт выделять отдельное помещение под котельную не требуется. Это разрешено нормативом. Котел можно разместить на кухне, если соблюдены условия по вентиляции, остеклению и размерам комнаты.

Более мощные тепловые агрегаты устанавливают в специальных, оборудованных по требованиям СНиП, помещениях. Их проектирование желательно доверить профессионалам, которые учитывают все регламенты.

Нормативы и требования

Для каждого типа котла существуют дополнительные требования по размещению, эксплуатации и безопасности, описанные в СНиП 42-01-2002.
Основные общие требования к котельной в частном доме с газовым оборудованием включают в себя: разрешение на установку котла ≤ 30 кВт не в отдельном здании или помещении, а в доме. Помещение должно иметь высоту потолка ≥ 2,5 м, площадь ≥ 6 м2, объем ≥ 15 м3. Обычно для установки газовых котлов используют кухню, при этом необходимо ориентироваться на мощность котла – чем она больше, тем бо́льшую площадь и объем должно иметь помещение. Минимальная площадь окна на кухне – 0,5 м2, ширина двери ≥ 0,8 м.
В любом помещении с газовым оборудованием для отопления дома должна быть естественная и принудительная вентиляция, для обеспечения естественной вентиляции на кухне внизу любой стены или двери проделываются отверстия размером ≥ 30 х 30 см, принудительная вентиляция обеспечивается установкой вытяжки. Если котле имеет мощность ≥ 30 кВт, его необходимо монтировать в отдельном здании или помещении.
При установке котла в доме принимается во внимание выполнение следующих условий:
1. Отдельная дверь на улицу;
2. Искусственное и естественное освещение;
3. Наличие искусственной и естественной вентиляции и/или вытяжки;
4. Пожароустойчивость стен.

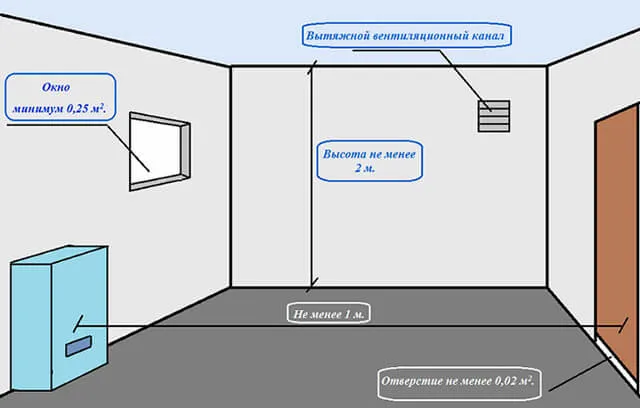

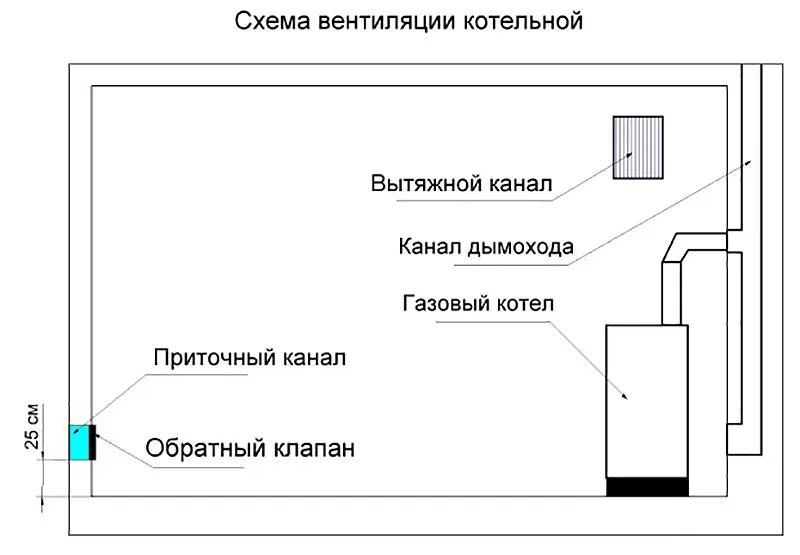

Схема вентиляции
Схема вентиляции

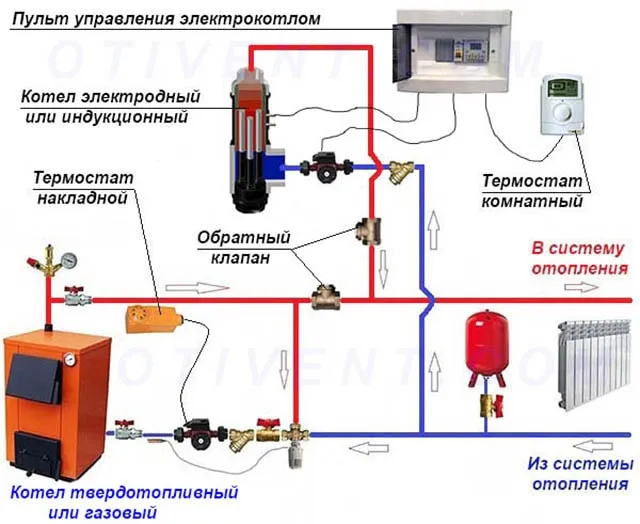

Требования к помещению с электрокотлом

Котел на электричестве и сопутствующие приборы являются наиболее безопасными из всех типов отопления, поэтому для электрокотла не нужно выделять отдельное здание или помещение. Также не нужно оборудовать вентиляцию и вытяжку, а монтировать котел можно в любом помещении дома. Недостаток этого оборудования – энергозависимость и высокое энергопотребление.

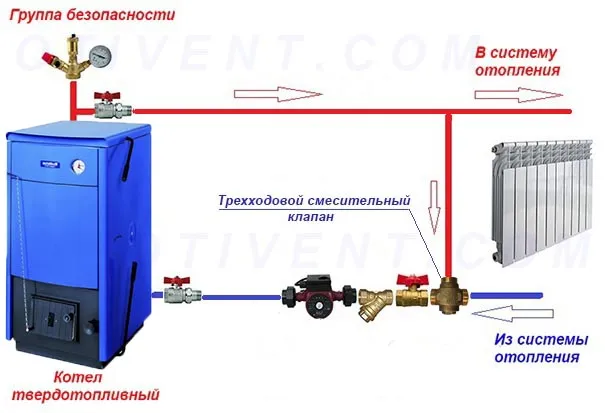

Требования к топочной с котлом на твердом топливе
1. Площадь топочного помещения – 8 м²;
2. Свободный доступ ко всему оборудованию;
3. Вентиляционный канал рассчитывается, исходя из пропорций 8 см²/1 кВт мощности агрегата;
4. Котел устанавливается на отдельный фундамент, а также на фундаменте – на подиум из негорючих материалов высотой до 10 см;
5. Обустраивается естественная и принудительная вентиляция таким же образом, как и для газового оборудования. Это же касается и освещения – естественного и искусственного;
6. Стройматериалы стен, пола и потолка должны быть негорючие. Перед топкой укладывается стальной лист размером 500 х 500 мм;
7. Дымоход должен иметь высоту ≤ 5 м, с количеством поворотов или изгибов ≤ 3.
При монтаже газового или твердотопливного котла рекомендуется провести параллельный монтаж средств автоматической защиты, пожарозащиты и других предохранительных узлов и элементов: байпасов, запорно-предохранительных клапанов, термодатчиков, датчиков дыма, других защитных приборов и оборудования.

Средства пожаротушения в котельной
Средства пожаротушения в котельной

Требования к размещению газового оборудования

Для отдельного помещения с газовым котлом существуют следующие нормы:
1. Фундаменты дома и котельной должны быть раздельными;
2. Для напольного газового котла строится отдельный фундамент;
3. Стройматериалы крыши и стен должны быть негорючими;
4. На фундаменте котел поднимается на 20 см на металлическом или бетонном основании;
5. Труба дымохода опирается на свой фундамент.
Монтаж котла на газе разрешен на кухне (в туалете и ванной запрещено) или в отдельном помещении, построенном из негорючих материалов, которое должно иметь высоту потолка ≥ 2,20 м, объем помещения ≥ 15 м3 и/или 6 м2. Окно в котельной должно иметь площадь 0,5 м2, плюс оборудование естественной и искусственной вентиляции и/или вытяжки.
По периметру помещение может быть произвольной формы, но ширина дверных проемов должна быть ≥ 0,8 м, а сами проходы должны располагаться на расстоянии ≥ 1 м от котла и до стены напротив. Газовый котел можно устанавливать на любом этаже дома, а также в подвале и в мансарде.

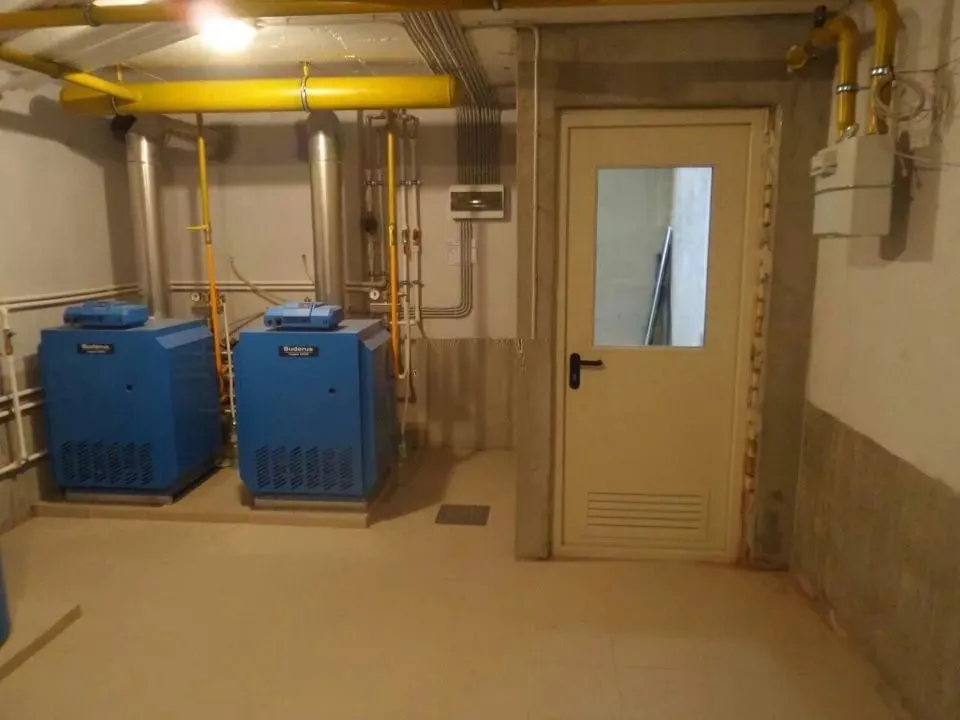

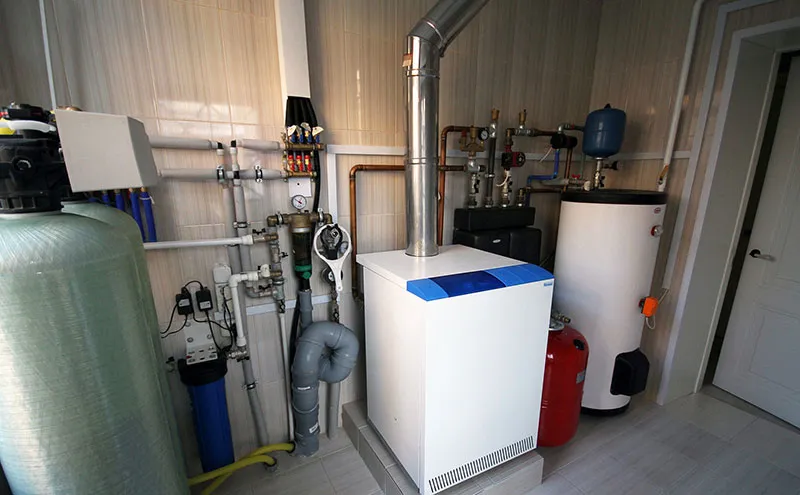

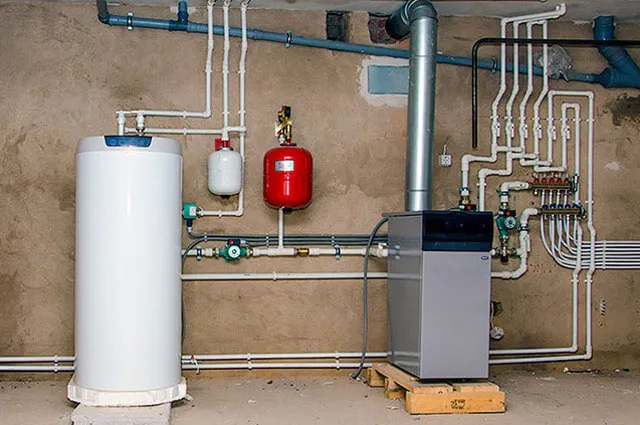

Котельная с газовым котлом
Котельная с газовым котлом

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

  • внутри — встроенные;
  • рядом на отдельном фундаменте — пристроенные;
  • на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

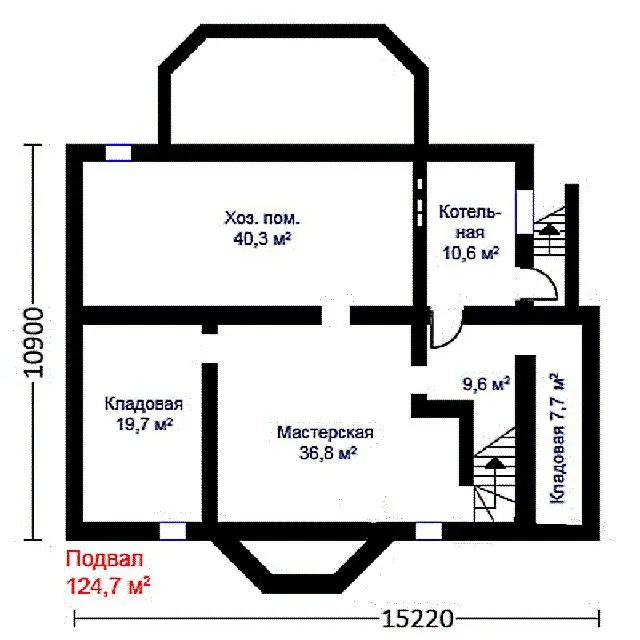

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Котельная в частном доме – требования, нормы, Снип

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

Важно. Ограждающие перегородки выполняют из материалов с пределом огнестойкости не ниже 0,75 ч. Не допускается распространение пламени по конструкциям.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

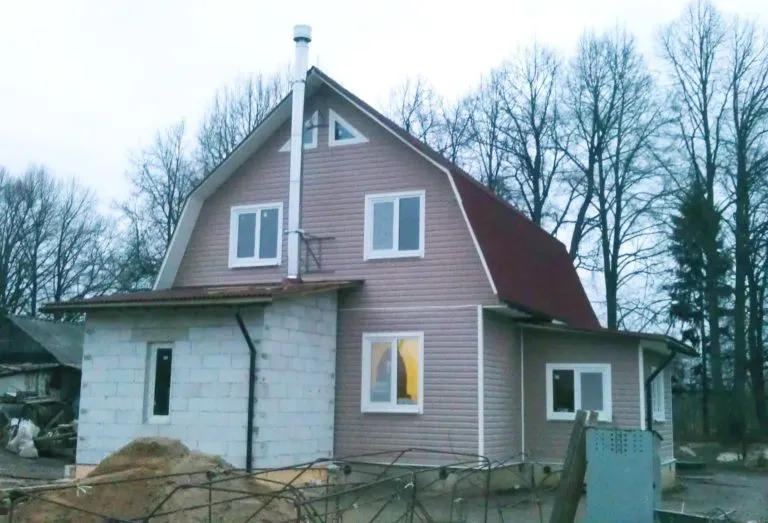

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Котельная в частном доме – требования, нормы, Снип

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

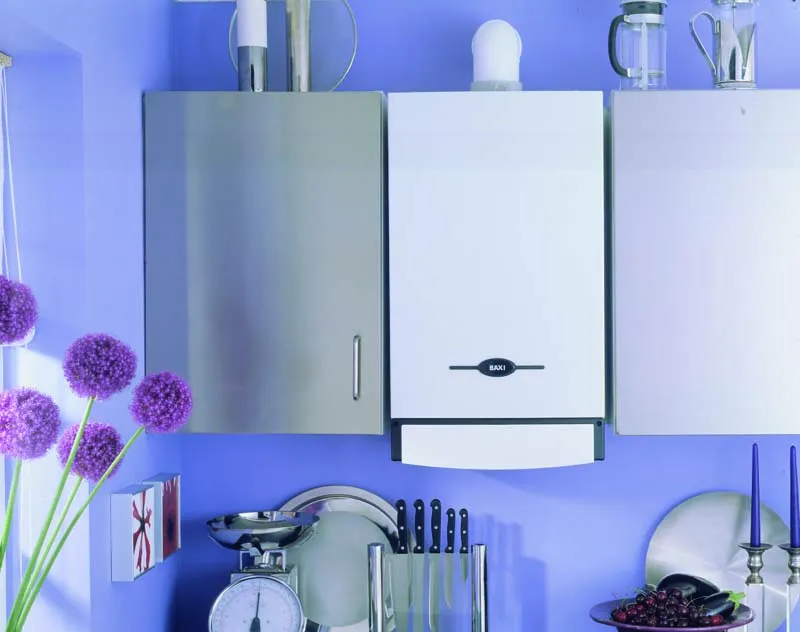

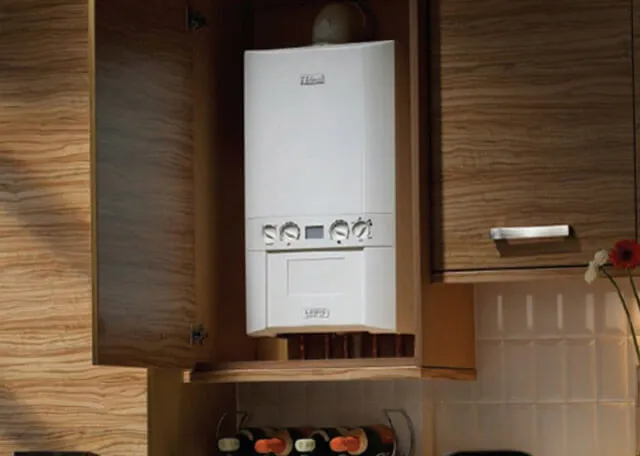

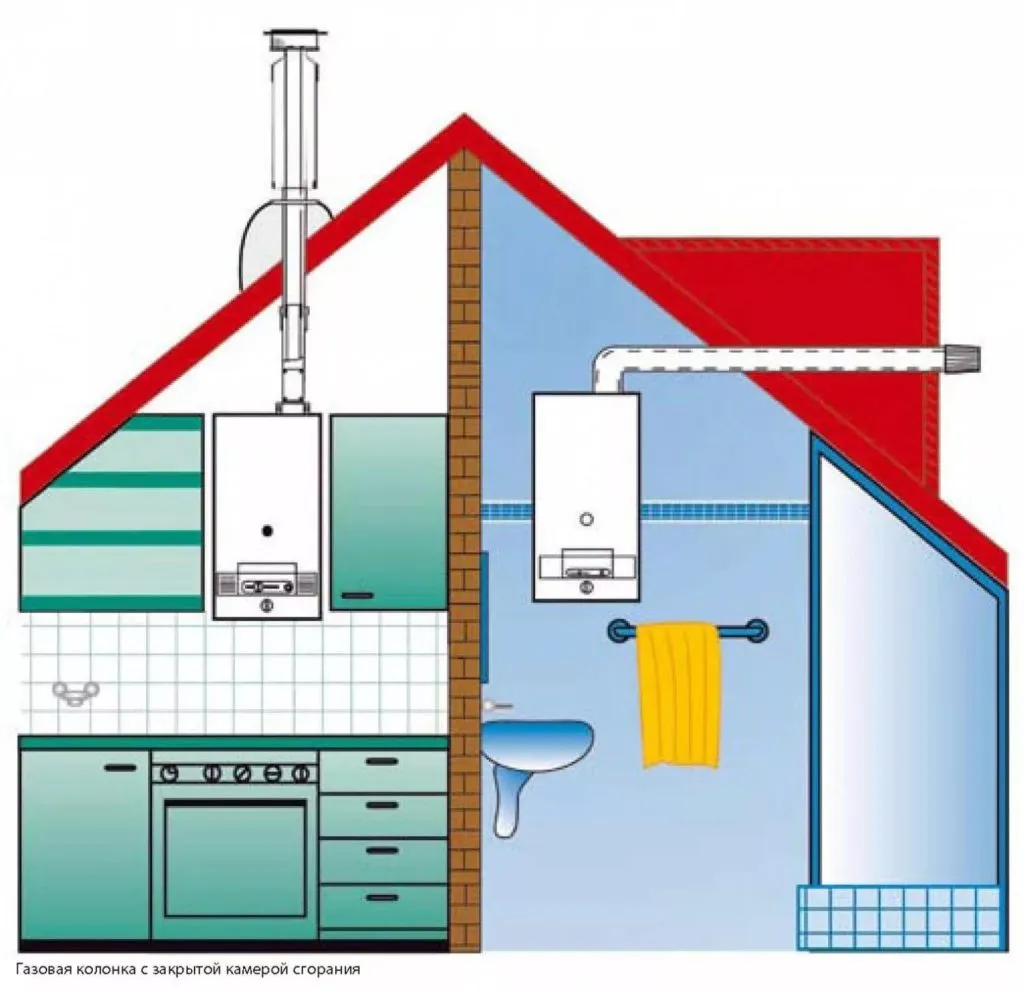

Установка газового котла в кухне

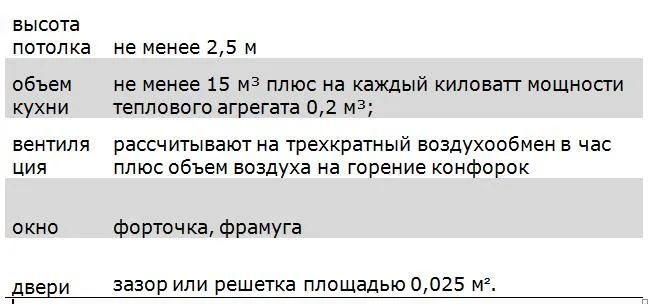

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

Котельная в частном доме – требования, нормы, Снип

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Котельная в частном доме – требования, нормы, Снип

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

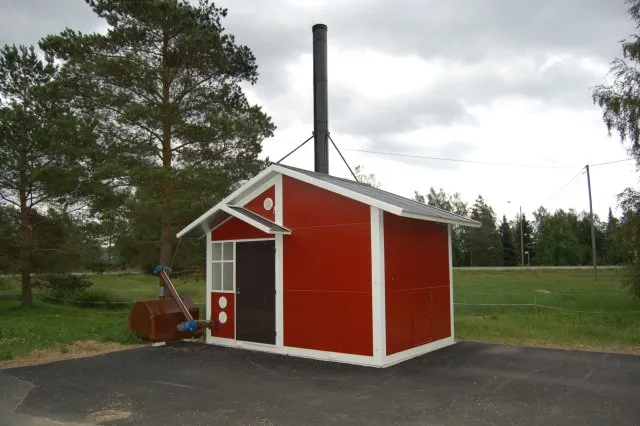

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

Котельная в частном доме – требования, нормы, Снип

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Котельная в частном доме – требования, нормы, Снип

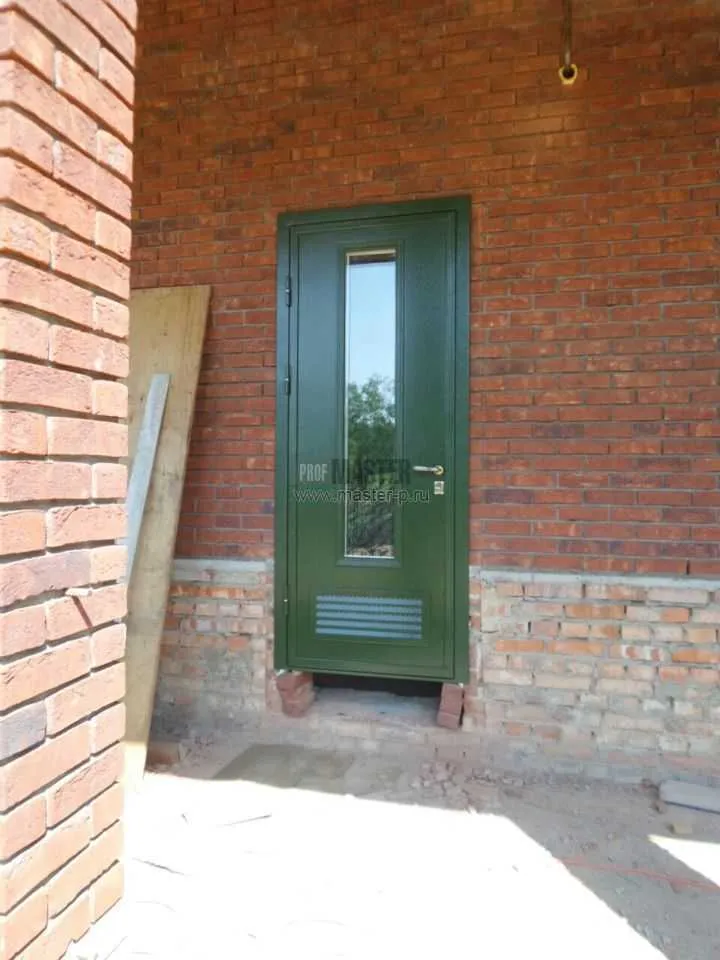

Требования к дверям

В топочных используют два типа дверей:

  • наружные без усиления для выхода на улицу;
  • внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Котельная в частном доме – требования, нормы, Снип

Важно. Ширина наружных дверей — не менее 80 см. Открываться они должны на улицу.

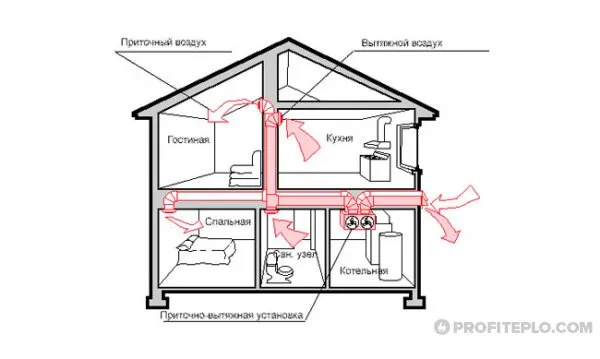

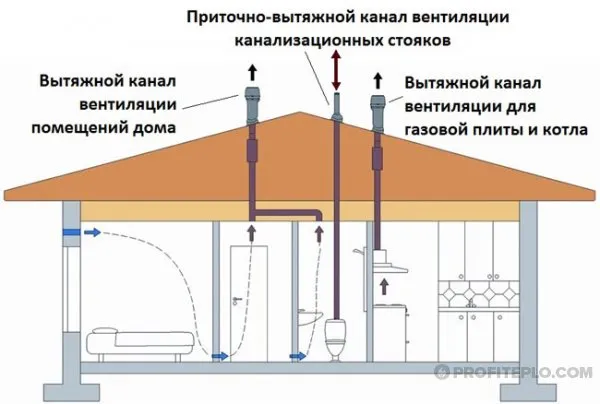

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

Котельная в частном доме – требования, нормы, Снип

Важно. Чтобы в дымоходе присутствовала хорошая тяга, верх трубы располагают выше конька крыши на 500 мм при условии, что от парапета до канала не более 1,5 м.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Котельные для котлов на твердом и жидком топливе

Для обогрева жилых домов применяют следующие виды жидкого и твердого топлива:

  • уголь;
  • мазут;
  • газойль, газолин;
  • солярка;
  • отработка;
  • керосин;
  • древесные отходы, пеллеты, дрова;
  • сланец горючий;
  • торф;
  • бензин;
  • растительное или машинное масла.

Как правило, для использования твердого или жидкого топлива предназначены напольные агрегаты. Для загрузки нужны довольно большие камеры, а после сжигания образуются отходы. Поэтому такие котлы менее компактны, чем газовые.

При строительстве котельной в частном доме своими руками необходимо соблюдать те же требования, что и для газовых бойлерных, но с некоторыми дополнениями:

  • твердотопливные и жидкостные котлы нельзя устанавливать в жилых помещениях из-за сильного запаха или пыления, для этого оборудуют пристройку или стоящую отдельно топочную;
  • для монтажа напольного котла устраивают фундамент из бетона толщиной не менее 50 мм.
  • для загрузки, чистки котла, ремонта и замены деталей должен быть удобный доступ;
  • от места закладки топлива до ближайшей стены должно быть не менее 2 м;
  • дымоход желательно располагать ближе к коньку для создания хорошей тяги;
  • дымоотведение устраивают через дымоход в капитальной стене или трубу снаружи дома, при этом она не должна совпадать с оконными проемами;
  • дымоход изготавливают из сэндвич-трубы с утеплением и внутренним жаропрочным слоем из стали или кирпича;
  • над котельной нельзя устраивать чердак или жилую комнату;
  • в помещении, где установлено газовое оборудование, нельзя хранить легковоспламеняющиеся материалы и химические вещества, выделяющие горючие пары.

Чтобы в котельной не накапливалась пыль, неблагоприятно воздействующая на работу оборудования, на высоте 30 см от пола устраивают приточное отверстие, а под потолком — вытяжное. Вентиляция помещения должна быть с естественным побуждением.

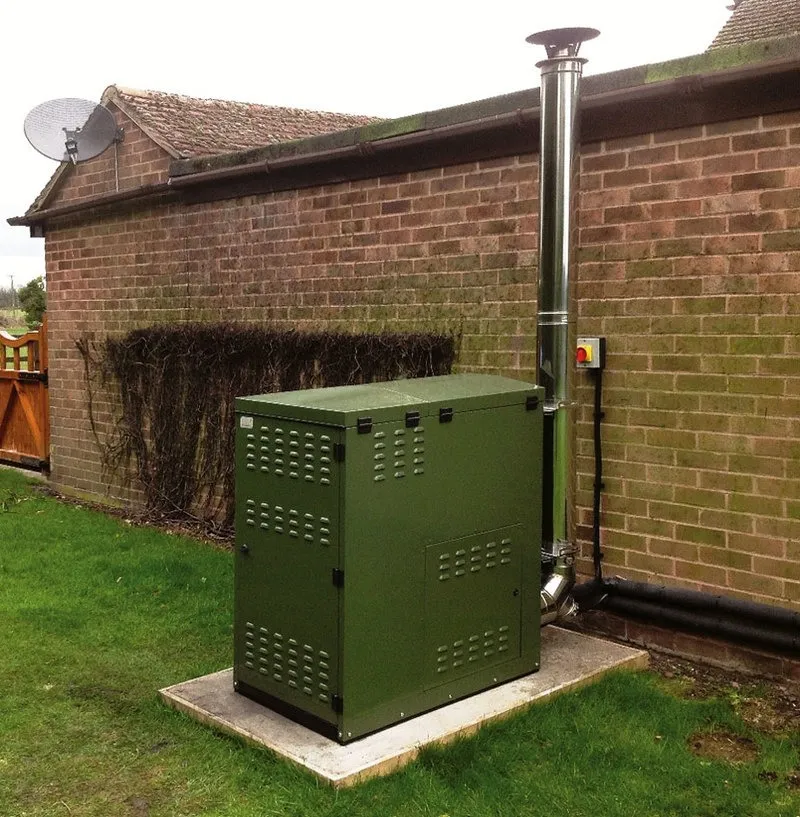

Котельную в частном доме своими руками можно быстро построить, если использовать готовые модульные сооружения. При их изготовлении учитываются все нормативы и требования.

Котельная в частном доме – требования, нормы, Снип

Мини-котельная может работать на любом виде топлива и обогревать жилой дом или дачу. Сооружение устанавливают на монолитный или сборный фундамент, подключают к отопительной системе здания. При использовании газа проект нужно согласовать с газораспределительной организацией

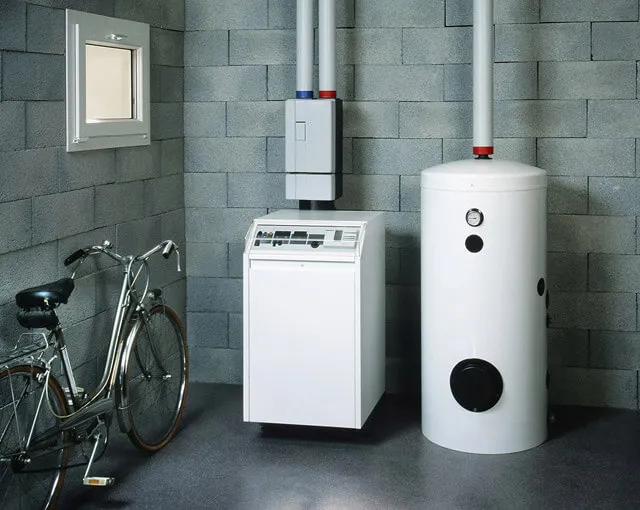

Котельная в частном доме

Описание и назначение

Частная котельная, топочная или бойлерная представляют собой отдельное помещение, предназначенное для размещения отопительного или водогрейного газового оборудования с любой мощностью в пределах 350 кВт.

Нижний предел производительности тепловых агрегатов не ограничен, но по нормам потребность в наличии в проекте дома отдельного нежилого помещения возникает при мощности котла ≥ 60 кВт.

При мощности ≥150 кВт котельная размещается исключительно на первом или цокольном этаже, пристройке или отдельном здании.

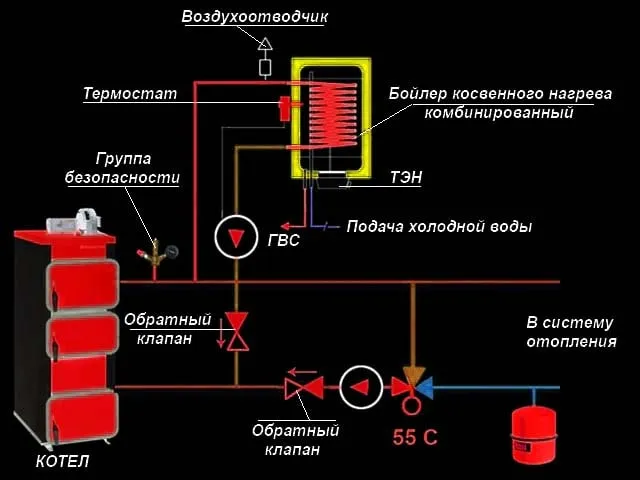

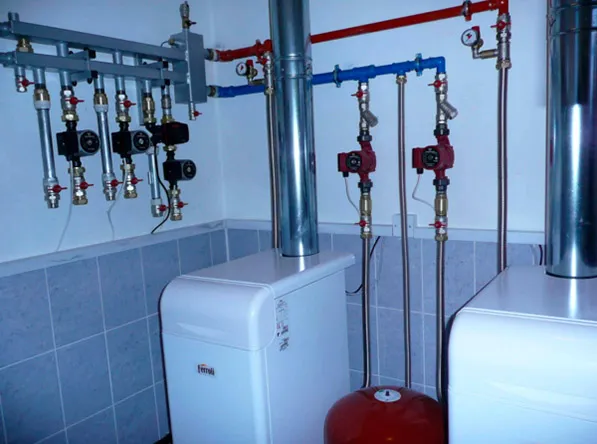

В помещении котельной располагается как основное (котел, бойлер), так и вспомогательное оборудование, включая:

• Группу безопасности с обязательными предохранительными клапанами и расширительным бачком.

• Распределительные коллекторы, регулирующие параметры теплоносителя в многоконтурных системах обогрева разного типа.

• Дымоход и вытяжные системы, элементы принудительной вентиляции.

• Устройства принудительной циркуляции теплоносителя.

• Системы контроля загазованности помещения, устанавливаемые в обязательном порядке в пристройках, подвалах или цокольных котельных при любой мощности или при превышении производительности оборудования свыше 60 кВт во всех остальных случаях.

Количество отопительных газовых агрегатов в одном помещении отдельной топочной ограничено 4, при суммарной площади в пределах 200 кВт, (точное число и производительность конкретных моделей обязательно уточняются). При наличии свободного пространства в котельной может устанавливаться другое оборудование (громоздкая бытовая техника, системы фильтрации, тепловые аккумуляторы, бойлеры электрического нагрева) и монтироваться электрический щит. Вне зависимости от числа и тепловой мощности размещаемого оборудования стены, полы и потолки котельной закладываются и отделываются невозгораемыми материалами.

К обязательным отличиям газовой котельной от других хозяйственных помещений также относят:

• Наличие дымохода для вывода продуктов сгорания. При мощности газового оборудования в пределах 30 кВт уходящие газы разрешается выводить через стены котельной, во всех остальных случаях дымоход проходит сквозь крышу с минимальным количеством колен.
• Наличие труб подвода воды для котла или бойлера и канализационных коммуникаций для обеспечения аварийного или планируемого слива теплоносителя.
• Организацию достаточного естественного и принудительного вентилирования.
• Наличие форточки для аварийного проветривания и естественного освещения котельной.

В зависимости от типа и способа расположения на участке все котельные в частных домах разделяются на внутренние (котел устанавливается на кухне или в любом подходящем нежилом помещении дома, за исключением ванны), пристроенные или отдельные.

Котлы, работающие на магистральном природном газе, устанавливаются в любом из перечисленных помещений, модели, подключаемые к баллонам со сжиженным газом, не монтируются на цокольных этажах или в подвалах.

Отдельно стоящие котельные считаются оптимальными при превышении тепловой мощности агрегатов свыше 200 кВт, они же признаны самыми безопасными. По сути их единственным минусом является дороговизна, при правильной изоляции труб потери тепла на участке перехода в дом близки к 0.

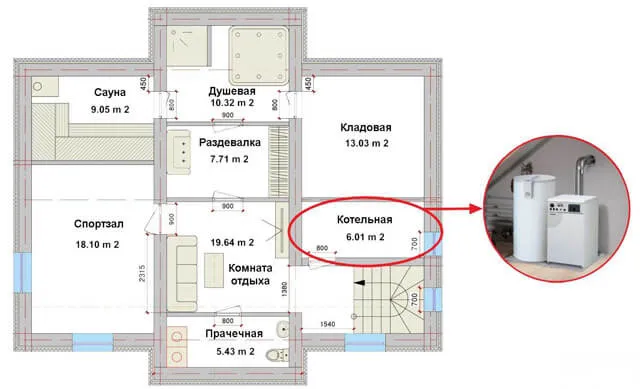

Ссоветы по организации пространства

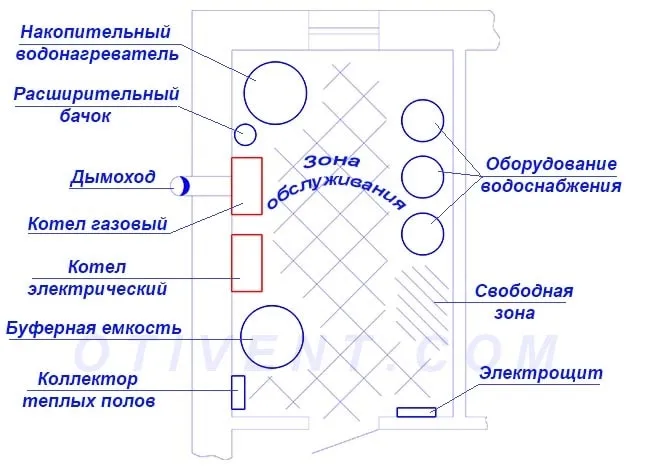

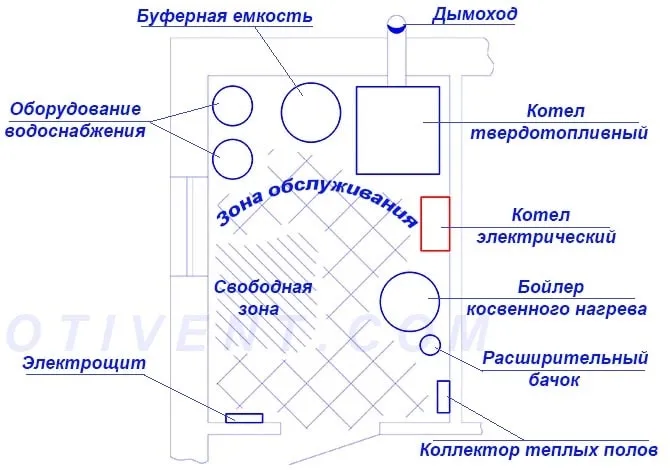

Внутренняя планировка котельной подбирается с учетом:

• Обеспечения удобного и свободного доступа к котлам и вспомогательному оборудованию. Непосредственно перед лицевой панелью котла оставляется свободным на 1 м как минимум.

• Соблюдения монтажных требований производителей котлов или бойлеров (минимального отступа до других агрегатов в 10 см, требований к основанию, герметичности и крепежам, потребность в дополнительных приборах)

• Соответствия требованиям противопожарной безопасности, а именно – обеспечение требуемых зазоров до строительных конструкций и размещении оборудования на конструкциях из негорючих материалов или их изоляции.
Единого решения не существует, оборудование компонуется с учетом собственных габаритов, геометрических параметров помещений и соображений удобства. Исключить ошибки помогает подробный план размещения всех основных и вспомогательных узлов. Оптимальные результаты достигаются:

• При монтаже настенного оборудования на высоте в пределах 1,5-1,8 м.

• Закреплении труб с холодной и горячей водой и элементов обвязки (запорной арматуры, циркуляционных насосов, группы безопасности) на стенах.

• Изначального отказа от квадратной формы котельной. Практика показывает, что в вытянутых котельных приборы размещаются более эргономично, без нарушений требований монтажа. В квадратных комнатах, наоборот, внутренний пятачок остается невостребованным при более близком примыкании самого оборудования.

• Скрытии тепловых аккумуляторов и любых крупногабаритных емкостей в дальнем углу котельной с закладкой 5-10 зазоров для подвода труб.

• Боковом монтаже напольных моделей с плотным примыканием к стенам.

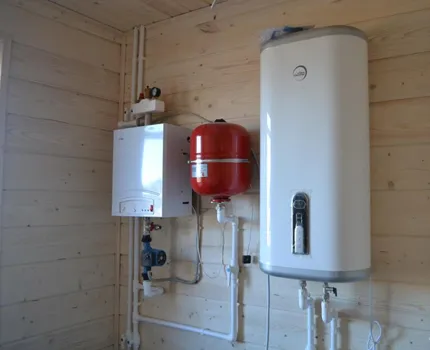

В котельных с ограниченной площадью предпочтение отдается настенным котлам, монтируемых на высоте от 1,5-1,6 м, поверх коллекторов и других элементов отопительного контура. При грамотном планировании на нижних зонах при необходимости устанавливаются другие, не связанные с отоплением элементы (фильтры, счетчики, быттехника, системы хранения).

Примерами котельных с удачной планировкой также служат прямоугольные помещения с оконными и дверными проемами на противоположных коротких стенах или комнаты с полностью занятыми двумя соседними угловыми стенами.

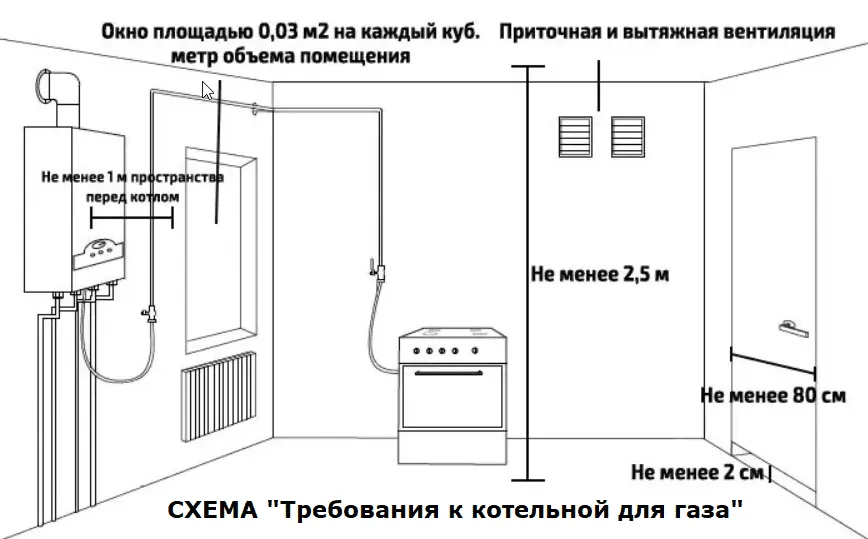

Требования к котельной в частном доме для газа 2020

Требования к котельной в частном доме для газа 2020 году регламентированы следующими документами

• Обязательные нормы СП62.13330.2011, регламентирующие параметры подключаемых газовых сетей и допустимое расстояние между этими линиями и остальными коммуникациями (от 0,2 м по вертикали и 1 м по горизонтали между водопроводом и канализацией, от 0,5 м между силовыми кабелями при наличии защитных стенок и от 1 м – во всех остальных случаях).

• Нормы СП 42-101-2003, определяющие минимальную площадь естественного остекления (от 0,8 м2 при толщине стекол от 3 мм или 0,03м2/1м3), допустимую высоту стен (от 2 м при производительности котлов ниже 60 кВт, от 2,5 – во всех остальных случаях), потребность в трехкратном воздухообмене в течение 1 ч (при необходимости – принудительном), наличие наружной выходной двери и требования к огнестойкости конструкций и расстояния от газового оборудования до стен из несгораемых материалов.

• Рекомендуемые нормы МДС 41-2.2000, оговаривающие минимальный объем котельной (от 15 м3 при мощности оборудования в пределах 60 кВт с добавлением 0,2 м3 на каждый 1 кВт сверху).

• Рекомендуемые нормы СП 60.13330.2012, регламентирующие правила организации воздухообмена и выводов продуктов сгорания и общие требования к системам отопления (включая индивидуальные). В частности, они обязуют устанавливать в частных котельных системы загазованности и запорные клапаны для отключения газа.

• СП 402.1325800.2018, определяющий правила проектирования систем газопотребления в жилых домах, отапливаемых газом, действующий с 06.06.2019 г.

Важный нюанс: Большинство приведенных нормативов носят рекомендательный характер и не всегда согласованы друг с другом или действующими ранее стандартами. Из-за возможных разночтений точные требования к частным котельным обязательно уточняются в местных газовых службах заранее до начала составления проекта. При попытке переделки отдельных помещений в ранее эксплуатируемых домах и незначительных отклонениях от норм утверждающие органы могут пойти навстречу владельцам домов, но при проектировании дома с котельной любого типа с нуля все требования должны быть учтены и выполнены в полной мере.

Примером служат разрешения на обустройство котельных в ранее эксплуатируемых домах при минимальном объеме помещения (15 м3, главное условие выполнено) и стенах ниже 2,5 м при условии достаточного естественного освещения и обосновании параметров воздухообмена расчетом.

Но при отклонении от приведенных выше требований СП 42-101-2003 (по сути рекомендательных, по факту – жестких) новый проект не будет утвержден.

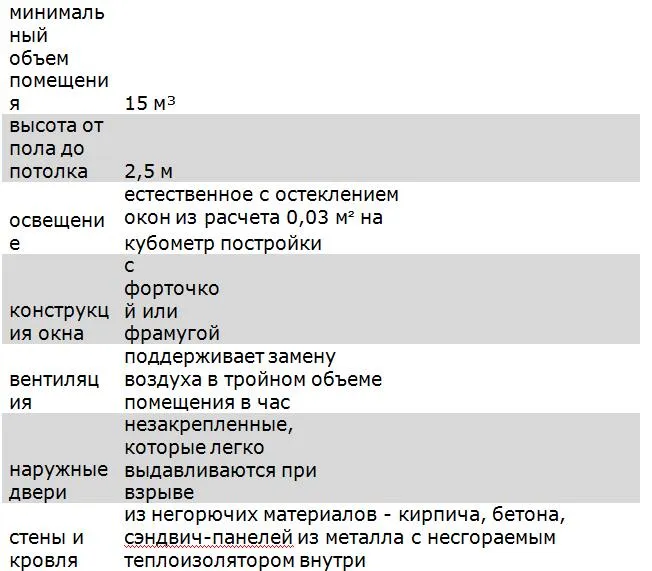

Помимо обязательного минимума (15 м3 в объеме, наличия открывающегося наружу окна с площадью не менее 0,03м2/1м3, трехкратного обмена всего объема воздуха в помещении за 1 ч и достаточной высоты стен) при проектировании котельной учитывается потребность:

• В увеличении объема свежего воздуха при планировании эксплуатации газовых котлов с открытой камерой сгорания (точное значение зависит от размеров топки и производительности агрегата и обосновывается расчетом).

• В наличии двери с шириной от 0,8 м, открывающейся наружу в котельных в подвалах, на первых и цокольных этажах. Установка второй двери, ведущей в дом, допускается при пределе огнестойкости этой конструкции не ниже EI 15 и отделке стен в смежных коридорах невозгораемыми материалами.

• В отделении котельной от любых смежных конструкций прослойкой или ограждающими стенами из материалов с пределом огнестойкости не ниже REI 45 (0,75 ч). Котельные в пристройках не должны быть конструктивно связаны со стенами жилого дома или размещаться возле открытых участков, а именно – ближе 1 м от любых оконных или дверных проемов. На практике это означает использование для строительства невозгораемых блочных материалов (газобетон, кирпич, шлакоблок) и возведении 4 стен с компенсационным швом вместо 3.

• В заложении отрывающейся наружу форточки или распашной фрамуги для естественного проветривания помещения и исключения рисков направления ударной волны внутрь жилого здания. Площадь и толщина стекол в легкосбрасываемых оконных проемах нормируется при минимуме в 0,8 м2 и толщине в 3 мм, 1 м2 для 4 мм, 1,5 м5 – для стекол с толщиной в 5 мм.

• В обязательной установке системы контроля загазованности при мощности котла или газового бойлера выше 60 кВт (в остальных случаях это требование зависит от этажности).

Вне зависимости от типа газовой котельной внутри устанавливаются сертифицированные РОСТЕХНАДЗОРом агрегаты, поддерживающие давление теплоносителя в пределах до 1 МПА и температуру нагрева воды не более 115 °С.

Расстояние до других конструкций зависит от исполнения котла и составляет не менее 2 см у настенных моделей, монтируемых на стены из невозгораемых материалов, 3 см – из изолированных возгораемых.

На практике это означает потребность в закрытии деревянных или каркасных стен асбестовыми или стальными листами, минеральными штукатурками или каменной ватой.

Это же требование распространяется на напольные модели газовых котлов. По нормам они устанавливаются исключительно на негорючие, твердые и ровные основания.

При отсутствии возможности облицовки всей поверхности пола невозгораемыми покрытиями под газовое стационарное оборудование закладывается специальный подиум из кирпича или бетона, отделанный штукатуркой или керамической плиткой.

При этом изоляция должна выступать за пределы корпуса котлов как минимум на 10 см на полу, столько же – по бокам и снизу на стенах и не менее 70 см – на верхних участках.

требования к котельной в частном доме для газа 2020

Отдельные требования выдвигаются к дымоходам.

Сечение этих устройство должно соответствовать объемам уходящих газов, число прямых поворотов ограничивается 3.

При производительности агрегатов более 30 кВт дымоходы выводятся сквозь крышу или прокладываются по вертикали вдоль наружной стены с заложением не более 2 колен с углом до 30° для обхода кровельных конструкций.

Верхний конец дымохода не должен располагаться на в зоне поддува или закрываться колпаками любого типа. К одному общему каналу вывода продуктов сгорания подключаются не более 2 газовых теплоагрегатов при условии достаточного (от 75 см) расстояния между отельными точками присоединения.

Совет! Делайте котельную с входом из прихожей дома. Многие делают вход в котельную с улицы. Но по многолетнему опыту проживания я понял, что почти каждый день вам понадобиться посещать это помещение и не один раз, поэтому удобнее входить туда из дома.

Особенности выбора и установки дверей

Если котел установлен в пристройке или одном из помещений дома (включая подвальное), то дверь в бойлерную из дома должна быть огнеупорной. То есть, конструкция должна выдерживать не менее 15 минут воздействия открытого огня — это позволит людям эвакуироваться в случае возникновения пожара. Огнеупорные двери должны быть выполнены из металла, открываться в сторону жилого помещения.

Наружные двери в котельной частного дома (отдельно стоящей либо в пристройке) должны быть неукрепленными (слабо укрепленными). Это позволит взрывной волне вынести дверь наружу — энергия взрыва направится на улицу, а не на внутренние стены дома. Кроме того, через сорванные двери улетучится газ.

Дверь для котельной также служит одним из элементов вентиляции — полотно с решеткой в нижней части обеспечивает приток воздуха в помещение. Использование такой конструкции может быть обязательным требованием проекта монтажа котельной.

Обустройство вентиляции

При организации котельной в частном доме требования по обустройству вентиляции следует выполнять полностью, поскольку от этого зависит безопасность и эффективность работы отопительного агрегата.

вентиляция котельной
Схема вентиляции котельной

Естественной вентиляции может оказаться недостаточно, поэтому стоит задуматься о монтаже системы для принудительной подачи воздуха в топочную.

Плохая вентиляция способствует:

  • оседанию копоти на стенах и потолке котельной,
  • снижению тяги в топке открытого типа (с этим связан перерасход энергоносителя и скопление сажи в дымоходе твердотопливного агрегата),
  • накоплению угарного газа в помещении.

Создание естественной вентиляции

Если дом отапливается котлом мощностью до 30 кВт, в домашних котельных достаточно обеспечить приток воздуха, создав канал в нижней части стены или двери. Им служит отверстие в стене диаметром 10-15 см.

Как создать канал в нижней части стены или двери:

  • в отверстие вставляется обрезок трубы из пластика или асбоцемента;
  • на него снаружи крепится защитная сетка, оберегающая от проникновения насекомых и пыли;
  • изнутри на канал желательно установить клапан обратной тяги;
  • приток воздуха обеспечивается через перекрытую решеткой нижнюю часть уличной двери;
  • вытяжной канал выводится через кровлю. Он представляет собой трубу того же диаметра, которая в верхней части оснащена защитной сеткой и зонтиком, предотвращающим попадание осадков;
  • приточное отверстие рекомендуется расположить неподалеку от топливника, в нижней части стены. В этом случае воздух будет попадать в камеру сгорания напрямую, не поднимая пыли в помещении;
  • расположение вытяжки также «привязывается» к отопительному агрегату. Так как продукты сгорания поднимаются, вытяжной канал монтируют неподалеку от дымохода.

вентиляция в котельной
Устройство вентиляции в котельной

Создание принудительной вентиляции

Естественная вентиляция в котельной с мощным отопительным агрегатом может оказаться недостаточной. Ее функционирование нестабильно, поскольку зависит от погодных факторов, и контроль поступления воздуха в топочную становится невозможным.

Монтаж вентилятора на вытяжную трубу позволит обеспечить необходимую интенсивность воздушного потока и обезопасить котельную от накопления летучих продуктов сгорания. Мощность вентилятора подбирается в соответствии с максимальными потребностями котла — к указанному в паспорте параметру прибавляют 30%.

Варианты компоновки агрегатов

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

  1. Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
  2. Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.Компоновка отопительного оборудования в помещении топочной
  3. При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
  4. Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
  5. Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
  6. Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
  7. Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.

Расстановка теплового оборудования в топочной
В широкой котельной неизбежно останется свободное место, поскольку все агрегаты располагаются вдоль стен

Примечание. При катастрофической нехватке места электрический накопительный водонагреватель можно вынести в соседнюю комнату. Бойлер косвенного нагрева переместить сложнее, резервуар подключается несколькими трубами + система рециркуляции.

Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

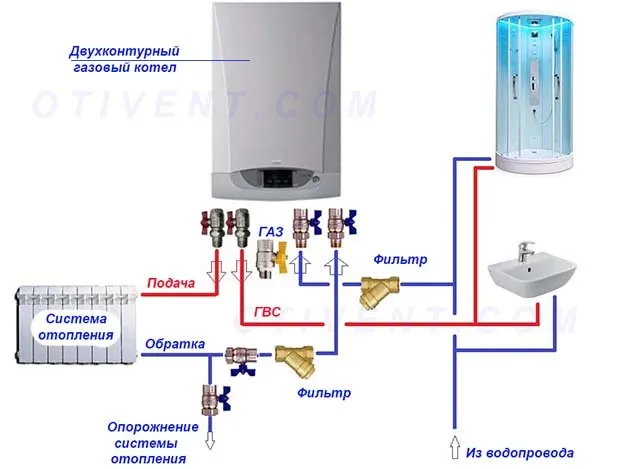

  1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.Как правильно обвязать газовый отопитель
  2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.Каноническая схема подключения

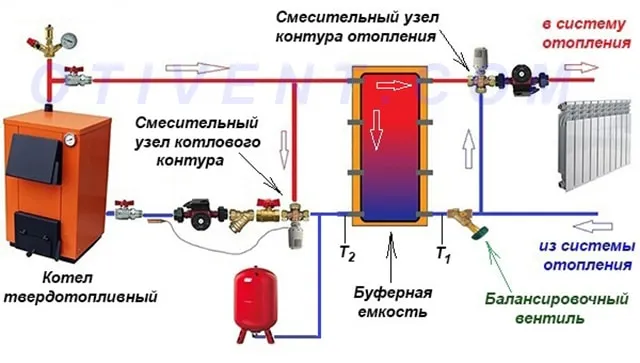

  3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.Схема подключения буферной емкости к СО

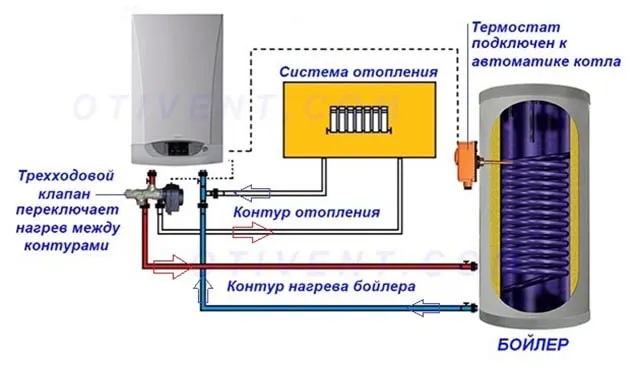

  4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.Подключение термостата для загрузки бойлера
  5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.Соединение бойлера с дровяным котлом
  6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).Обвязка теплогенератора с другим котлом

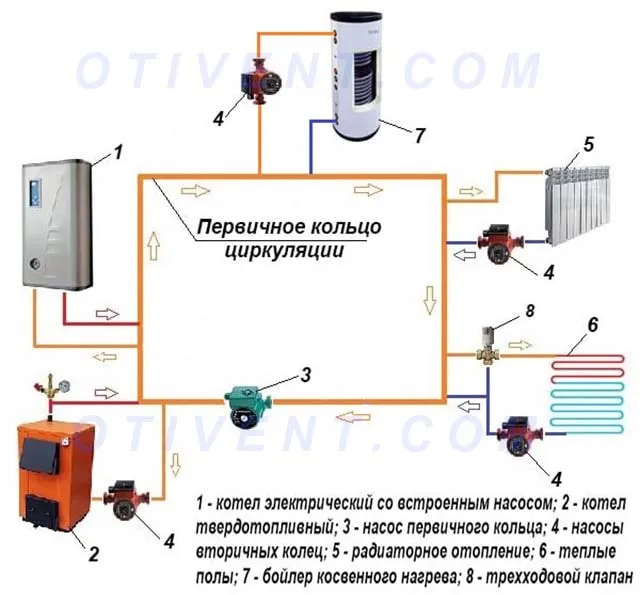

  7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.Схема подключения котлов по методу первичных и вторичных колец

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.

Особенности газовых домашних котельных

Особенным спросом в России пользуется проектирование и строительство частных котельных на газовом топливе, потому что именно газ считается самым доступным и повсеместно распространённым вариантом.

КПД домашних газовых котельных легко превышает 90%, а ещё они экологически чисты, не выделяют большого количества дыма, бесшумны и не требуют сверхсложного ухода. В отличие от твёрдого и жидкого топлива, газ не нужно загружать в котёл самостоятельно, докупать и где-то хранить.

Видео: Как выглядит котельная в частном доме

Сложность при установке котельной на газе в частном доме одна — нужны разрешительные документы и соблюдение нормативов, о которых написано выше. Однако, если вы обратитесь с вопросом проектирования котельной к специалистам, то все вопросы получения лицензии они возьмут на себя.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м³. Требуется трехкратный обмен: 22,5 м³ * 3 = 67,5 м³. Добавляем запас в 30% получаем 87,75 м³.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла. Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили.

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Двери в котельную продаются сразу с решеткой в нижней частиКотельная в частном доме: устройство и проектирование котельной для загородного коттеджа

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Выбор котельного оборудования

Котлы различаются по ряду параметров – используемое топливо, мощность, способ установки, принцип работы (одноконтурные и двухконтурные).

Топливо для отопительных котлов

Котлы в частных домах могут функционировать на таких видах топлива:

  • природный и сжиженный газ – дешевый топливный ресурс, газовые котлы можно переводить с одного вида газа на другой;
  • твердое топливо – за работой твердотопливного котла надо следить и регулярно подбрасывать в него дрова, уголь, торфяные брикеты, кокс;
  • жидкое дизельное топливо (солярка) – жидкотопливные котлы выручают в ситуации, когда поблизости нет ни газовой магистрали, ни возможности подвозить сжиженный газ в баллонах, а если со временем появится перспектива обзавестись газом, то его легко перенастроить на лучший вид топлива;
  • электричество – дорогой, но экологически чистый топливный ресурс.

Неплохо иметь два котла, электрический и на твердом топливе, чтобы сократить расход электроэнергии.

Как определить мощность котла?

Чем обширнее отапливаемое пространство, тем мощнее должен быть котел. Добавляем расход мощности на подогрев воды для душа, ванной, кухни и естественные потери тепла.

Приблизительный расчет (пример):

Чтобы отопить 10 кв. м дома, требуется 1 кВт мощности. Если общая площадь дома составляет 150 кв. м, то требуемая мощность котла равна 15 кВт + 10% на горячее водоснабжение, теплопотери + 20% на резервный запас, иначе оборудование будет физически изнашиваться, работая на пике технических возможностей. Получаем мощность отопительного котла не менее 19,5 кВт.

Более подробно о расчете мощности отопительного котла можно прочесть в этом материале.

Сравнение способов установки

По способу установки отопительные котлы подразделяются на две группы:

  • напольные – для них требуется отдельное помещение (котельная) и соблюдение в нем некоторых обязательных требований;
  • настенные – в компактном по размеру корпусе собраны теплообменник, циркуляционный насос, расширительный бак, система отвода продуктов сгорания, автоматика управления и обеспечения безопасности, температурные датчики и т.д.

Максимальная мощность настенной мини-котельной – 60 кВт. Если мощность не превышает 35 кВт, ее можно устанавливать в кухне, прихожей. Малые габариты настенных моделей дают возможность обойтись без отдельного помещения – все это актуально для частных домов малого и среднего размера.

Настенный отопительный котел
Газовый настенный котел чувствителен к химическому составу воды. Чтобы оборудование не вышло рано из строя на жесткой воде, рекомендуется ставить на водопровод фильтр или по окончанию отопительного сезона каждый раз делать ревизию котла и труб

Напольные котлы незаменимы при отоплении обширных площадей. В напольном исполнении отопительные агрегаты занимают гораздо больше места, их приходится доукомплектовывать самостоятельно, но есть один очень весомый плюс – у них долгий срок службы.

Различия в принципе работы

Одноконтурныйкотел предназначен только для отопления здания. Чтобы подавать воду в систему горячего водоснабжения, такой агрегат надо дополнить 100-150-литровым накопителем для воды, нагреваемой от котла (бойлером).

Одноконтурный котел с бойлером целесообразен, если в доме выливают из кранов много горячей воды. Иначе имеем перерасход энергии, так как котлу придется постоянно греть воду, которой почти не пользуются. Кроме того, для бойлера придется выделить свободное место в помещении.

В двухконтурныйкотел изначально заложены две функции – он и отапливает здание, и подогревает воду. Внутрь него установлен проточный змеевик. Котел поддерживает систему отопления, но когда в доме кто-то открывает горячую воду, нагрев теплоносителя в ней прекращается и происходит переключение на систему горячего водоснабжения.

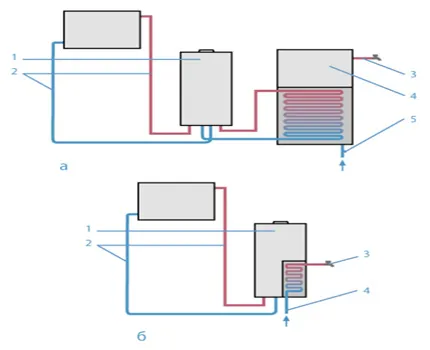

Одноконтурный и двухконтурный котел
Разница в работе одноконтурного и двухконтурного котла:
а) 1 – одноконтурный котел, 2 – система отопления, 3 –
горячее водоснабжение, 4 – бойлер, 5- холодная вода
б) 1 – двухконтурный котел, 2 – система отопления, 3 –
горячее водоснабжение, 4 – холодная вода

Двухконтурные котлы рационально спроектированы, вода для горячего водоснабжения нагревается только при надобности в ней. В зависимости от мощности агрегата в минуту производится 10-15 литров горячей воды.

Этого мало, если горячей водой в доме пользуется одновременно несколько человек, но проблема легко решается, так как можно купить двухконтурный котел с вмонтированным в корпус небольшим бойлером на 25-50 литров для того, чтобы был ее запас.

Требования к котельной в частном коттедже

котельная картинка

Очень важным аспектом в строительстве является соблюдение официальных требований. Основная часть документации изложена в СП 62.13330.2011; СП 42-101-2003; СП 402.1325800.2018; СП 60.13330.2012.

Непосредственно до начала постройки важно уточнять у поставщиков газа какими конкретно из перечисленных правил стоит руководствоваться. Это стоит сделать, так как нормы и требования, изложенные в данных документах, не каждый раз согласуются друг с другом, и часто это вызывает противоречия.

Площадь котельной в частном коттедже

Размеры котельной в частном жилом доме также регулируют нормативы, приведенные выше.

Минимальный размер котельной, расположенной в загородном доме составляет 2 м в высоте потолков и 13, 5 м³ в кубатуре. Теплопроизводительность такой котельной должна быть не более 60 кВт.

Мощность 60 кВт-150кВт позволяет размещение только в отдельной комнате любого из этажей, в этом случае объем котельной в частном жилом доме должен составлять более 15 м³. Мощность 150 кВт-350 кВт обязывает размещать устройство в комнатах на первом этаже, либо в цоколе. Правильнее всего будет расположить котельную в пристройке или отдельно стоящем помещении.

Требования к окнам

Размеры, которым должно соответствовать окно в котельной частного загородного дома, должны отвечать установленным требованиям. Чтобы избежать определенных проблем необходимо правильно соблюсти все нормативы, прописанные в законодательстве. И только строгое соблюдение всех указанных правил может помочь сделать эксплуатацию окон наиболее безопасной.

  1. Площадь окна в котельной частного коттеджа отдельного стекла должна быть не менее 0,8 м2 (толщина стекла 3 мм), 1,0 м2 (толщина стекла 4 мм) и 1,5 м2 (толщина стекла 5 мм).
  2. Окно в котельной частного дома должны быть металлопластиковыми.
  3. Если объем котельной, которая расположена в частном доме, превышает 15 кубических метра, к площади окна добавляется в среднем 0,03 квадратных метров на каждый кубический метр.
  4. Для того, чтобы понизить теплопотери котельной, нужно утеплить перемычку окна.

Вентиляция в котельной частного дома

Вентиляция котельной в доме за городом регулируется также прописанными нормами безопасности использования отопительных приборов. Несоблюдение подобных правил чреваты высокой вероятностью опасных для жизни ситуаций.

Вентиляция в котельной делится на два основных типа: естественная и принудительная.

  • Естественная вентиляция.

Чаще всего вентиляция в котельной в частном жилом доме — естественная. Она устроена таким образом, что напротив котла располагается входное отверстие, а над котлом – вытяжное. Вытяжка в котельной частного жилого дома выполняется в объеме 3-х кратного воздухообмена за час.

  • Принудительная вентиляция.

В принудительной вентиляции используется подача воздуха через воздушные насосы и вентиляторы. Когда воздух поступает через вентиляторы за счет разности температур и давления. Чтобы обмен воздухом хорошо проходил достаточно правильно расположить отверстия для вентиляции.

Требования к дверям в котельной

  • Наружные двери.

Дверь в котельную частного коттеджа, опираясь на нормативы, должна быть легко срываема с петель в случае взрыва. Тогда энергия, направленная вовне, принесет куда меньше разрушений, чем если дверь будет плотно закреплена. Также комната должна хорошо защищаться с внешней стороны, чтобы никто посторонний не мог в него войти.

  • Внутренние двери.

Внутренняя дверь в котельную частного коттеджа должна отвечать определенным требованиям. Противопожарные двери необходимы для сообщения с другими жилыми помещениями. Для них важна стойкость, чтобы в случае пожара возможно было сдерживать огонь в течение пятнадцати минут. Предел огнестойкости по нормативу: EI 15. Времени, на протяжении которого такие двери смогут удерживать огонь, хватит, чтобы эвакуировать людей из здания

Обустройство котельной в частном доме

Понимание того, как лучше распланировать котельную, может помочь в процессе постройки. Есть несколько моментов, которые лучше учитывать при разработке проекта.

  1. Должен быть предоставлен постоянный доступ к отопительному котлу, даже если он электрический.
  2. В схемах технической документации на каждое из устройств, установленных в помещении, указано расстояние, по стандартам отделяющее его от стены.
  3. Устройство котельной в частном жилом доме предусматривает, что свет в комнате должен как можно равномернее заполнять пространство.

Возможные варианты компоновки

Чтобы практично разместить агрегаты, важно соблюдать несколько нюансов:

  1. Квадратная планировка котельной – определенно неудачная. Так как часть устройств, необходимых для котельной, должны помещаться вдоль стен, середина такой комнаты будет оставаться пустой.
  2. Напротив, удачным вариантом будет выбрать вытянутое прямоугольное помещение.
  3. Под котельные редко отводятся большие пространства, а значит небольшие или подвесные устройства станут правильным вариантом. Если развесить большинство агрегатов по стенам, под ними еще останется место.
  4. Большие конструкции лучше расставлять по углам, при этом оставляя расстояние до стен.

Чтобы система работала отлажено, экстренные ситуации не настигали, а дом всегда был теплым, достаточно соблюдать требования и рекомендации при строительстве домашней котельной.

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

  • Норма объема котельной для газового котла – от 15 м3.
  • Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
  • Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м2/ 1 м3.
  • Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

экран под газовый котел

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м3 добавить 0,2 м3 на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

  1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
  2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
  3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

размещение котла в котельной

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

  • Высота потолков должна быть не ниже 2,5 м.
  • Помещение должно иметь объем от 15 м3.
  • Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
  • В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

объем котельной для газового котла нормы

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

  • Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
  • Отдельно стоящая котельная должна иметь объем помещения не менее 15 м3. К полученному результату плюсуют по 0,2 м3 на каждый кВт мощности, задействованный в обогреве жилища.
  • Потолки. Высота – от 250 см.
  • Площадь остекления. Ее определяют по формуле 0,03 м2/1 м3 объема постройки.
  • Окно. Обязательно обладает форточкой или фрамугой.
  • Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
  • Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
  • Двери. Допускается использование только неусиленных конструкций на слабых петлях.
  • Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

объем котельной для газового котла

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м3. Так как необходим трехкратный обмен, то 22,5 м3 х 3 = 67,5 м3. К полученному результату добавляют запас в 30%: выходит 87,75 м3. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

  • Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
  • Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
  • Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
  • Дымоходная труба выводится сквозь крышу или стену.

котельная в коттедже

  • В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
  • Дымоход должен иметь газонепроницаемые соединения.
  • Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
  • Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

Организация вентиляции для бройлерной

Как упоминалось ранее расчет производительности вентиляционной системы осуществляется на основании объема помещения. Имеющийся параметр умножаем на три и прибавляем 30% для запаса, получим значение объема, требуемого для прокачивания воздуха за час.

К примеру, имея здание 4 на 4, высотой 2,5 м. Получаем 4*4*2,5=40 м³. Рекомендован трехкратный объем, в отсюда 120 м³. Но не стоит забывать про запас 30%, итоговое значение равно 156 м³.

Чтобы организовать естественную вентиляцию, в нижней части стены или двери следует смонтировать отверстие в виде решетки, через которое будет поступать чистый воздух. Вытяжную трубу рекомендовано выводить через кровлю.

Выводы и полезное видео по теме

Требования к котельной в коттедже:

Котельная для монтажа напольного котла на газу:

Где нельзя и можно устанавливать газовый котел:

Если нормы и правила по установке газового котла не соблюдены, то газ к соответствующему оборудованию подключать нельзя. Это касается требований и по монтажу бойлера, и по вентиляции с отведением дыма, и по размерам помещения. Любые отклонения от вышеописанных требований могут привести к трагедии.

Остались вопросы или есть личный опыт обустройства домашней котельной, задайте их в комментариях ниже. Наши специалисты готовы компетентно проконсультировать по теме постройки и оборудования топочной для любого газового прибора. Также нам и посетителям сайта будут крайне интересны ваши практические знания, полученные при самостоятельном устройстве котельной.

Источники

  • https://stroim-dom.net/kotelnaja-v-chastnom-dome-trebovanija-normy-snip/
  • http://jsnip.ru/vodosnabzheniya/trebovaniya-k-kotelnym-v-chastnom-dome-snip.html
  • https://cheremo.ru/trebovaniya-k-kotelnoj-v-chastnom-dome-dlya-gaza-na-2020-god/
  • https://ProfiTeplo.com/sistemy-otopleniya/110-kotelnaya-v-chastnom-dome.html
  • https://otivent.com/kotelnaja-chastnogo-doma
  • https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
  • https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
  • https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
  • https://www.domamo.ru/articles/inzhenernye-sistemy/kotelnaya-v-chastnom-dome/
  • https://teplospec.com/gazovoe-otoplenie/ustroystvo-gazovoy-kotelnoy-v-chastnom-dome-trebovaniya-normativy.html
  • https://sdelai-lestnicu.ru/obekty/trebovaniya-k-kotelnoi
  • https://sovet-ingenera.com/otoplenie/project/trebovaniya-k-pomescheniyu-dlya-ustanovki-gazovogo-kotla.html

Андрей

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

Как подключить водопровод в частном доме?


Для подключения водопровода в частном доме необходимо следующее:

  1. Определиться с местом подключения: водопровод можно подключить к городскому водоснабжению через городскую сеть или создать собственную скважину или колодец.

  2. Получить разрешение: в зависимости от места подключения может потребоваться получение разрешения от муниципальных органов.

  3. Определиться с материалами: для монтажа водопровода необходимы трубы, фитинги, краны и другие комплектующие.

  4. Провести монтаж: монтаж водопровода выполняется специалистами или самостоятельно с учетом технических требований.

  5. Протестировать систему: после монтажа необходимо протестировать водопровод, чтобы убедиться в его надежности и эффе

Подключение водопровода в частный дом является сложным процессом, требующим высокой квалификации и знаний в области инженерных сетей. Для подключения водопровода вам может понадобиться следующее:

  1. Согласование планов строительства и подключения водопровода с местными властями и водоснабжающими компаниями.

  2. Получение всех необходимых разрешений и сертификатов для строительства и подключения водопровода.

  3. Установка главных труб водопровода до дома и далее до кранов внутри дома.

  4. Установка фильтров, насосов и других комплектующих элементов, необходимых для обеспечения качественного и надежного подачи воды.

  5. Проведение технических испытаний и внедрение корректирующих мер, если это не

Для подключения водопровода в частный дом, вы должны следовать следующим шагам:

  1. Определите местонахождение водоснабжения в вашем городе.

  2. Свяжитесь с водоснабжающей компанией или муниципальным органом, которые отвечают за предоставление воды в вашем регионе, для получения дополнительных инструкций и разрешений.

  3. Определите, сколько воды вам нужно и согласуйте его с водоснабжающей компанией.

  4. Установите трубы для подключения воды к вашему дому. Это может включать в себя установку новых труб или ремонт существующих.

  5. Установите краны и сантехнические приборы, такие как унитазы, ванные комнаты, душевые кабины и т.д.

  6. Проверьте систему на утечки и убедитесь, что все работа

Для подключения водопровода в частный дом, вам нужно выполнить следующие шаги:

  1. Определиться с местом установки водопроводных труб: необходимо учесть место для подключения труб к главному водопроводному коллектору и места расположения радиаторов отопления.

  2. Произвести установку труб: необходимо установить водопроводные трубы и место их соединения с главным коллектором.

  3. Провести монтаж сантехники: необходимо подключить водопроводные трубы к сантехническим приборам, таким как унитазы, душевые кабины, умывальники и т.д.

  4. Произвести запуск системы: после завершения всех работ, водопроводная система может быть запущена и протестирована.

Обратите внимание, что подключение водопровода – дело специалис

Для подключения водопровода в частном доме необходимо следующее:

  1. Определиться с местом подключения: водопровод можно подключить к городскому водоснабжению через городскую сеть или создать собственную скважину или колодец.

  2. Получить разрешение: в зависимости от места подключения может потребоваться получение разрешения от муниципальных органов.

  3. Определиться с материалами: для монтажа водопровода необходимы трубы, фитинги, краны и другие комплектующие.

  4. Провести монтаж: монтаж водопровода выполняется специалистами или самостоятельно с учетом технических требований.

  5. Протестировать систему: после монтажа необходимо протестировать водопровод, чтобы убедиться в его надежности и эффе

Подключение водопровода в частный дом является сложным процессом, требующим высокой квалификации и знаний в области инженерных сетей. Для подключения водопровода вам может понадобиться следующее:

  1. Согласование планов строительства и подключения водопровода с местными властями и водоснабжающими компаниями.

  2. Получение всех необходимых разрешений и сертификатов для строительства и подключения водопровода.

  3. Установка главных труб водопровода до дома и далее до кранов внутри дома.

  4. Установка фильтров, насосов и других комплектующих элементов, необходимых для обеспечения качественного и надежного подачи воды.

  5. Проведение технических испытаний и внедрение корректирующих мер, если это не

Для подключения водопровода в частный дом, вы должны следовать следующим шагам:

  1. Определите местонахождение водоснабжения в вашем городе.

  2. Свяжитесь с водоснабжающей компанией или муниципальным органом, которые отвечают за предоставление воды в вашем регионе, для получения дополнительных инструкций и разрешений.

  3. Определите, сколько воды вам нужно и согласуйте его с водоснабжающей компанией.

  4. Установите трубы для подключения воды к вашему дому. Это может включать в себя установку новых труб или ремонт существующих.

  5. Установите краны и сантехнические приборы, такие как унитазы, ванные комнаты, душевые кабины и т.д.

  6. Проверьте систему на утечки и убедитесь, что все работа

Для подключения водопровода в частный дом, вам нужно выполнить следующие шаги:

  1. Определиться с местом установки водопроводных труб: необходимо учесть место для подключения труб к главному водопроводному коллектору и места расположения радиаторов отопления.

  2. Произвести установку труб: необходимо установить водопроводные трубы и место их соединения с главным коллектором.

  3. Провести монтаж сантехники: необходимо подключить водопроводные трубы к сантехническим приборам, таким как унитазы, душевые кабины, умывальники и т.д.

  4. Произвести запуск системы: после завершения всех работ, водопроводная система может быть запущена и протестирована.

Обратите внимание

Добавить комментарий
