Установка греющего кабеля внутри трубы — особенности метода обогрева, типы кабелей, плюсы и минусы, выбор и монтаж, видеоинструкция

• Что это за метод обогрева, в каких случаях используют?
• Устройство и принцип действия
• Как правильно выбрать?
  • Общие правила
  • Тип
  • Мощность
• Несколько вариантов на рынке
  • Резистивный
  • Саморегулируемый
• Монтаж внутреннего
• Установка снаружи
  • До погружения в землю
  • После
• Как подключить к электросети?
• Ошибки при выполнении работ
• Эксплуатация
• Заключение

Что это за метод обогрева, в каких случаях используют?

Монтаж греющего кабеля внутри трубы – это система подогрева, которая используется для обогрева труб, закладываемых в землю. Она может быть установлена как наружно, так и внутри трубопровода, и служит для поддержания постоянно высокой температуры внутри него.

Системой пользуются в следующих случаях:

• эксплуатация канализации в минусовые температуры;
• в банях, дачах, в частных домах;
• если канализация проложена ниже уровня промерзания грунта, в среднем на территории России этот показатель находится в пределах 2 м;
• канализационная труба расположена под небольшим углом;
• переполнение септика;
• нарушенная эксплуатация;
• нарушенная технология утепления трубопровода.

Греющий кабель защищает систему от замерзания стока, закупорки трубопровода и его разрыва.

Устройство и принцип действия

Греющей кабель, помещенный в изолирующую оболочку, закрепляют к трубе. После чего производится подключение системы к питанию. В результате нагрева трубы, сточные воды защищаются от замерзания, обретают стабильную температуру.

Кабель для прогрева канализационных труб бывает двух видов по способу монтажа:

• снаружи трубы;
• внутренний.

К сведению, можно воспользоваться греющей пленкой, которая обладает меньшей мощностью, снижает расход электричества.

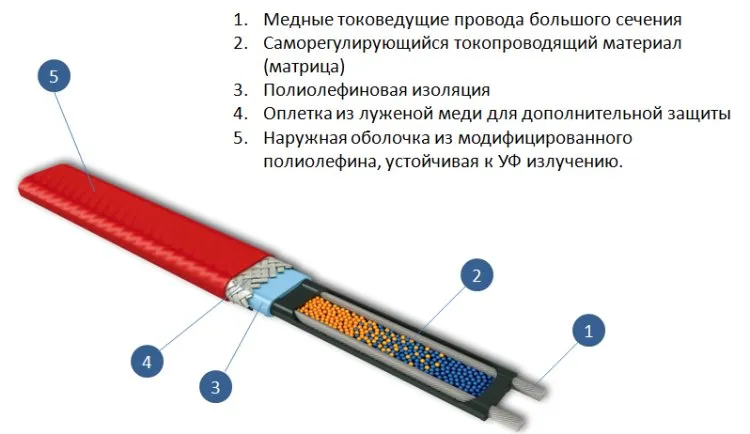

Греющий кабель состоит из:

• провода, выделяющего тепло;
• изоляции с повышенной теплопроводностью;
• внутренней оболочки;
• фольги;
• внешней изоляционной оболочки;
• датчиков;
• электровилки;
• питающего провода.

Выработка тепла происходит за счет электрического сопротивления провода. Чтобы не допустить излишнего расхода энергии, используется гибкая изоляция. Тепло, выделяемое системой, предотвращает промерзание и не допускает перегрева.

Особенности устройства разных типов греющего кабеля:

1. Саморегулируемый. Этот вид кабеля снабжен двумя медными жилами, с размещенной внутри саморегулирующей матрицей. При ее нагреве отмечается удаление частиц проводника, потеря между ними электрического контакта. Ток падает на фоне увеличения сопротивления матрицы. Снижается выделение тепла на определенном участке. При охлаждении температуры окружающей среды проводящие частицы сближаются, отмечается разогрев кабеля.
2. Резистивный бывает двужильным и одножильным. В первом случае кабель запитывается с одной стороной. Со второй стороны он укомплектован концевой муфтой. Одножильный кабель представлен в виде замкнутого круга. У него и конец, и начало подключены к источнику питания. Этот вид вырабатывает электроэнергию вне зависимости температуры окружающей среды. Его можно приобрести отдельными секциями.

Саморегулирующийся греющий кабель является революционным решением, он лишен всех недостатков резистивного типа.

Использование греющего кабеля для канализационной трубы имеет преимущества:

1. Поддерживает постоянно положительную температуру внутри канализационной системы.
2. Полностью отсутствует угроза формирования льда внутри трубопровода, способная вызвать его разрушение.
3. Кабель обладает достаточной прочностью и защитой от внешних факторов. В случае замыкания, прибор отключает подачу электричества.
4. Несложность монтажных работ.

Недостатки системы:

• дополнительные финансовые расходы;
• полная зависимость от электричества;
• при прекращении подачи электричества придется приостановить пользование канализацией.

Как правильно выбрать?

Перед тем, как совершить покупку греющего кабеля, следует проконсультироваться со специалистом, чтобы правильно произвести расчеты и выбрать оптимальный вариант. Если произвести неправильно выбор, то может произойти прогорание канализационной трубы или можно получить пониженную эффективность системы.

Общие правила

Приобретая кабель для канализации, берут в учет следующие параметры:

1. Назначение конструкции. Выполнение работ для прогрева водопроводной и канализационной трубы разнятся.
2. Материал, который использовался для прокладывания канализационной магистрали.
3. Особенности участка, нуждающегося в обогреве.
4. Диаметр трубы.
5. Характеристика материала, при помощи которого будут производится теплоизоляционные работы.
6. Наличие или отсутствие экрана, который делает систему более крепкой и устойчивой к механическим воздействиям.

Для наружного монтажа обращают внимание на:

• длину кабеля, тщательно рассчитав количество обмоток;
• качество скотча, при помощи которого произойдет соединение кабеля к трубе;
• материал трубопровода.

Для внутреннего монтажа обращают внимание на:

• материал наружной изоляции;
• наличие экрана;
• соответствие диаметра трубы и греющего кабеля;
• особенности участка.

Для внутреннего монтажа кабель должен обладать классом защиты не менее IP68.

Тип

Греющий кабель для канализации бывает следующих типов:

1. Резистивный. Регулирование в такой системе происходит при помощи терморегулятора и термодатчика, которые устанавливаются во время монтажа для обеспечения бесперебойной работы в разных погодных условиях. Такой тип обладает более умеренной ценой по сравнению с саморегулирующим датчиком.
2. Саморегулирующий. Эта система обеспечивает обогрев канализационной трубы в автоматическом режиме. Участие человека не требуется. Когда происходит понижение температуры, увеличивается нагрев системы. Обогрев снижается при потеплении. Это удобный и эргономичный тип. Он не нуждается в терморегулирующих приборах, но имеет довольно высокую цену.

Мощность

Максимально допустимая мощность для магистрали из ПВХ и полиэтилена – 17 Вт/м. При большей производительности увеличивается вероятность перегрева труб, который приведет к их повреждениям.

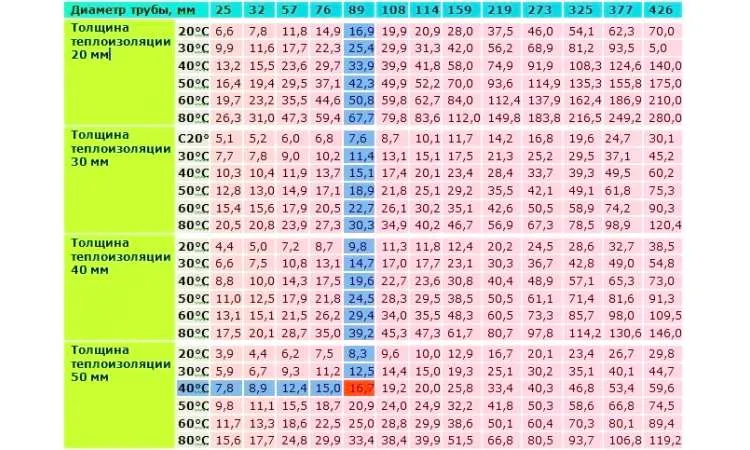

Чтобы рассчитать, какой мощности требуется система, важно знать следующие параметры:

• толщина теплоизоляции;
• диаметр трубы;
• предполагаемая разница температуры окружающей среды и внутри магистрали.

Для комфортного функционирования рекомендуемая температура в трубопроводе – плюс 5°С. Необходимую мощность прибора поможет рассчитать таблица:

Например, необходимо прогреть канализационную трубу диаметром 150 мм., утепленную теплоизолирующим материалом, толщиной 50 мм. Средняя температура окружающей среды – минус 20°С. Необходимая температура в трубе – плюс 5°С.

Путем несложных вычислений получаем разницу между температурами 20°С. Смотрим по таблице необходимое значение мощности, берем с запасом. Для прогрева магистрали будет предостаточно системы мощностью 16 Вт/м.

Обогрев канализационной магистрали производится низкотемпературным кабелем. Его средняя рабочая температура находится в пределах 65°С, максимальная – не превышает 85°С. Эти показатели позволяют безопасно эксплуатировать трубопровод.

Как выбрать греющий кабель, подскажет видео:

Несколько вариантов на рынке

Рассмотрим, какие варианты греющих кабелей для канализационной трубы имеются на российском рынке.

Резистивный

Для выдачи резистивным кабелем тепловыделения потребуется наличие терморегуляторов и участие человека. Наиболее распространенные модели, которые получили большинство положительных отзывов среди покупателей:

1. SpyHeat SHFD-13 350 Вт 27 м. Продукция российского производителя. Напряжение 220-240 В. Имеется экранирование. Наружная оболочка выполнена из ПВХ. Тепловыделение 13 Вт/м. Количество жил – 2. На конце муфты расположен нагревательный кабель резистивного типа с термостатом. Фиксированная температура включения +5°С. Система предназначена для наружного обогрева трубопровода. Средняя цена 2400 руб.
2. Freezstop Simple Heat 18-5 18 Вт 5 м. Производство Россия. Длина секции 5 м. Наружная оболочка выполнена из пластмассы. Мощность 18 Вт. Напряжение 220 В. Система обладает встроенным биметаллическим терморегулятором с температурой включения +5°С, температурой выключения +15°С. Средняя цена 1000 руб.
3. BixtonHeat. Продукция корейского производства. Длина 110 м. Одножильный. Мощность 15 Вт/м. Максимальная мощность 25 Вт/м. Материал изоляции – силиконовая резина. Система предназначена для внутреннего и наружного монтажа. Толщина 3 мм. Средняя цена 3300 руб.
4. Samreg PipeWarm. Страна производитель Южная Корея. Длина кабеля 2 м. Имеется экранирование из алюминиевой фольги и бронзовой проволоки. Наружная оболочка выполнена из ПВХ. Количество жил 2. Мощность 17 Вт/м. Напряжение 220 В. Средняя цена 800 руб.

Саморегулируемый

Саморегулирующие кабели автоматически выдают тепловыделение в связи с изменением температуры на улице. Следующие модели получили большее число положительных отзывов среди покупателей:

1. 15ВТХ2-ВР. Продукция отечественного производителя. Тепловыделение до 95 Вт/м. Рабочее напряжение 220 В. Мощность – 15 Вт/м.

   Количество жил – 2. Возможно отрезать нужную длину. При этом не произойдет ухудшение характеристик кабеля.

   При самопересечении система не перегорает. Наружная оболочка выполнена из фторопласта. Идеальное решение для обогрева труб большого диаметра. Возможна установка как внутри трубы, так и снаружи. Средняя цена 4200 руб.

2. Nunicho 24 Вт/м. Производство Южной Кореи. Длина секции 8 м. Мощность – 30 Вт/м. Тепловыделение 24 Вт/м. Напряжение 220 В. Количество жил – 2. Радиус изгиба — 25°, что облегчает установку в труднодоступных местах. Наружная оболочка выполнена из полиолефина. Устанавливается внутри трубы. Средняя цена 3100 руб.
3. Freezstop Inside 10-10. Производство Россия. Напряжение 220-240 В. Мощность – от 15 до 33 Вт/м. Длина секции 10 м. Идеально подходит для обогрева труб небольшого диаметра. Наружная оболочка выполнена из фторополимера. Возможна установка как внутри трубы, так и снаружи. Система снабжена с одной стороны евровилкой, с другой концевой муфтой. Средняя цена 5700 руб.
4. AlfaKit №2 15-2-2. Страна-производитель Россия. Длина секции 2 м. Мощность 15 Вт/м. Количество жил – 2. Напряжение 220-240 В. Изоляционный материал – фторопласт. Имеется экранирование. Возможна установка внутри канализационной магистрали. Средняя цена 1700 руб.

Монтаж внутреннего

При прокладывании канализации важно учесть, где будет установлен греющий кабель. Если канализация уже имеется, то придется выкапывать яму возле стены для установки тройника.

Необходимые материалы:

• кабель;
• муфты;
• провод с евровилкой;
• тройник;
• сальник.

Пошаговое выполнение работ:

1. Произвести концевую заделку.
2. На нагревающий кабель надеть проходной комплект.
3. Соединить саморегулирующийся отрезок с проводом, снабженным вилкой.
4. Изолированный конец кабеля через тройник протолкнуть в трубопровод.
5. Обеспечить в месте ввода герметичность, закрутив крепления руками, подтянуть ключом. Важно удостовериться, что система не проходит через запорную арматуру.
6. Подключить к электрической сети.

Саморегулирующее изделие прокладывают исключительно по прямой линии. Системы резистивного типа возможно использовать в качестве обмотки трубопровода.

Монтаж греющего кабеля внутри трубы, видео-инструкция:

Установка снаружи

Для выполнения наружного обогрева потребуются следующие материалы:

• греющий кабель необходимых параметров;
• лента для прикрепления провода;
• скотч;
• круглый утеплитель;
• стяжки.

До погружения в землю

До того, как произвести монтаж греющего кабеля в землю, производят следующие работы:

1. Провести теплоизоляцию трубы при помощи рулонного утеплителя.

   Таким образом можно достичь снижения тепловой потери и улучшить фиксацию кабеля.

2. Соединить края теплоизоляции при помощи алюминиевого скотча. Для лучшего крепления «шубы» можно в качестве дополнения намотать скотч витками на трубу, рекомендуемая ширина шага 5 см.

После

После того, как произошло утепление канализационной трубы, проводят следующие работы:

1. Проложить алюминиевый скотч к нижней части трубы.
2. Закрепить греющий кабель под трубой при помощи заранее проложенного скотча. Во время работы системы теплый воздух будет направляться вверх.
3. Плотно прижать к поверхности. Алюминиевая оболочка прекрасно справляется с отражением инфракрасного излучения.
4. Сверху при помощи стяжек закрепить конструкцию. Таким образом на фоне температурных перепадов не произойдет изменение формы скотча. При игнорировании этого пункта все слои разрушатся.
5. Если кабель проходит по изгибам, то его широкая сторона должна располагаться под 90° к радиусу изгиба. Таким образом медные жилы останутся в сохранности.

Специалисты рекомендуют в качестве крепежа воспользоваться алюминиевым скотчем, который обладает хорошей теплопроводностью.

Установка греющего кабеля снаружи трубы, видео-инструкция:

Как подключить к электросети?

Правильно произведенное подключение к электросети обеспечит работу греющего кабеля. Пошаговое произведение работ:

1. Надеть термоусаживаемую трубку на конец шнура.
2. Зачистить наружный слой изоляции на расстоянии 5 см от торца.
3. Разделить нагревательные жилы и очистить их от внутренней изоляции на расстоянии 6 мм.
4. Надеть на нагревательные жилы трубки небольшого диаметра.
5. В металлическую трубку поместить скрученную оплетку, плотно ее обжать.
6. Очистить от наружной изоляции конец подающего провода на расстояние 8 см.
7. Разделить жилы. Нулевой провод обрезать на 3,5 см. Заземляющий оставить без изменений.
8. От вторичной изоляции очистить концы проводов на расстояние ½ см.
9. Ввести в термоусаживаемую муфту концы кабелей. Соединить их при помощи нагревания строительным феном.
10. Стыки дополнительно обмотать изолентой.
11. Поместить в металлическую втулку заземляющий провод, плотно зажать.
12. Сдвинуть термоусаживаемую трубку среднего размера на полученный стык.
13. Провести тепловую обработку и сдвинуть термоусаживаемую трубку большого размера.

При подобном соединении полностью исключается вариант поступления в соединительные стыки влаги. В результате не возникнет короткое замыкание.

Ошибки при выполнении работ

Чаще всего при самостоятельном подключении греющего кабеля допускают следующие ошибки:

1. Монтаж системы ниже уровня промерзания грунта. В этом случае нет надобности в греющем устройстве. Это ненужные и лишние расходы.
2. Магистраль не снабжена дополнительной теплоизоляцией поверх труб.

   В результате кабелю не хватает мощности прогреть трубопровод по всей площади. Это приводит к его промерзанию.

3. Непрерывный режим функционирования греющего кабеля без установки реле и датчиков. В результате существенно возрастают траты на электроэнергию.
4. Неправильное закрепление греющего кабеля, «висящий» на монтажной ленте провод.

Эксплуатация

Основные правила эксплуатации:

• регулярный осмотр внешних частей системы на выявление повреждений;
• измерение сопротивления греющих проводов — если обнаружены отклонения от нормы, необходимо отключение системы от сети;
• при необходимости ремонт термоусадочной трубкой с возможностью последующего усиления области спайки.

Заключение

Установка греющего кабеля в канализацию является необходимостью. С его помощью возможно обеспечение непрерывной работы магистрали даже в морозные зимы.
