Установка и настройка электропривода для откатных ворот своими руками

Наличие откатных ворот на своей территории облегчает повседневность, и если эти ворота оборудованы двигателем, то необходимость вручном открывании отпадает. Возможность установить привод для откатных ворот своими руками также стоит учесть.

1. Конструкция привода
2. Принцип работы устройства
3. Как сделать электропривод для откатных ворот своими руками
4. Подготовка к постройке: чертежи и схемы
5. Изготовление основных узлов
6. Установка автоматики на ворота
7. Монтаж реечной передачи привода
8. Передача при помощи приводного ролика
9. Как настроить автоматику

Конструкция привода

Для того чтобы изготовить электропривод ворот своими руками, необходимо иметь представление о том, как выглядит данный механизм. Также у вас должна быть схема, которой можно придерживаться, чтобы электропривод для ворот получился работоспособным. Для изготовления, согласно схеме, необходимы следующие составляющие:

• мотор;
• редуктор, который преобразует вращение;
• узел управления.

Вышеуказанные детали входят в основу, которая отвечает за движение плотна, а как источник тяги идет электрический двигатель. Передача тяги может осуществляться при помощи звездочки и цепи, как в велосипеде, или с использованием ролика. Если имеется трехфазное напряжение, то лучшим вариантом является механизм с цепью, т.к. подобная комбинация позволяет использовать мотор по максимуму. Если же такое напряжение отсутствует, то устанавливается однофазный мотор, но мощность будет намного ниже.

Для того чтобы выбрать электромотор, нужно учитывать достаточно большое количество составляющих:

1. Габариты полотна, т.к. от размера зависит мощность.
2. Насколько часто будут эксплуатироваться ворота. В домашнем обиходе эксплуатация таких ворот происходит пару раз в день, а если, например, в офисе, то за день механизм может работать десятки раз.
3. Материал, из которого сделана шестеренка редуктора, т.к. это самая слабая часть всего механизма.
4. Важна частота вращения. Оптимальным вариантом является в среднем 750 об/мин.

Как отличный вариант подходит мотор A100L8, который является трехфазным. Если человек хочет смастерить преобразователь самостоятельно, то стоит уделить внимание выходному вращению, которое должно быть в пределах 100 об/мин, скорости вращения двигателя, которая должна совпадать с движением преобразователя. Последний лучше брать со стальными шестеренками, такой будет служить продолжительное время.

Принцип работы устройства

Ворота откатные с электроприводом работают по принципу передачи тяги с использованием звездочек и цепи или при помощи прижимного ролика. Оба варианта открываются за счет работы электромотора.

Как сделать электропривод для откатных ворот своими руками

Существует несколько вариантов самостоятельного изготовления электропривода. Для этого необходимо провести правильный выбор и расчет материалов. Требуется иметь схему и хоть немного разбираться в данном направлении.

Подготовка к постройке: чертежи и схемы

Для начала необходимо найти чертежи и схемы того, какой должна быть конструкция. Это сделать просто, воспользовавшись интернетом. Затем необходимо выбрать непосредственно место установки объектов, каким способом будет происходить открытие ворот, вычислить габариты створки, которая должна автоматически отодвигаться.

Важным шагом является выбор вида и способа монтирования опорных стоек и положения привода. Также надо определиться с типом электропитания и различными мелкими конструктивными особенностями.

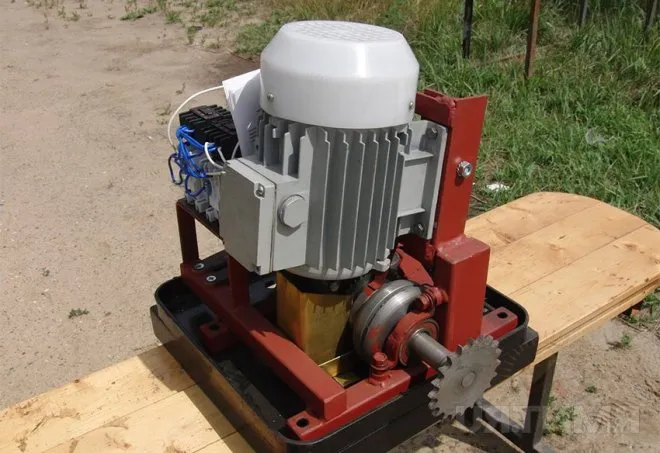

Изготовление основных узлов

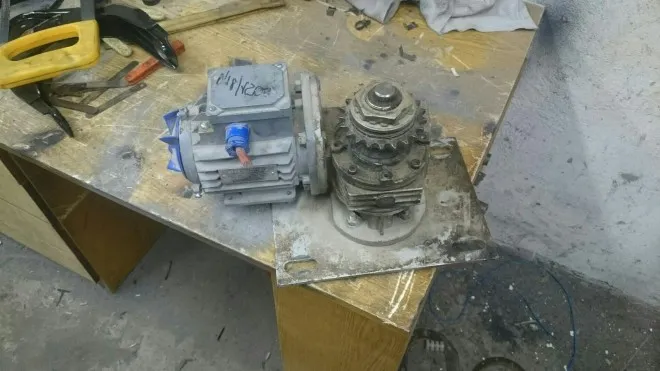

В изготовлении основного узла используют мотор от бывшей в употреблении стиральной машины, подойдет даже модель старого образца. Лучше всего пользоваться мультиметром для определения концов парных обмоток, т.к. на данном приборе есть возможность замерить сопротивление. Вал мотора крепится с преобразователем муфты. Если нет редуктора, то подойдет и ременная передача, но такой вариант проблематичный.

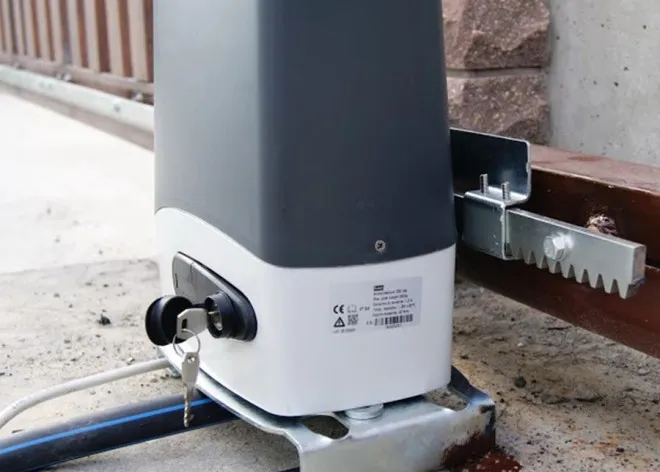

Установка автоматики на ворота

Установка автоматики на откатные ворота — простое мероприятие. Двигатель привода устанавливается к основанию ворот и размещается на зубчатой части рейки. В случае необходимости привод поднимается на требуемую высоту и нуждается в фиксации профильными трубами, приваренными к основанию откатного полотна.

После закрепления привода необходимые провода протягиваются в специальное отверстие. Затем происходит установка зубчатой рейки и концевых выключателей. После этого крепятся фотоэлементы и лампы.

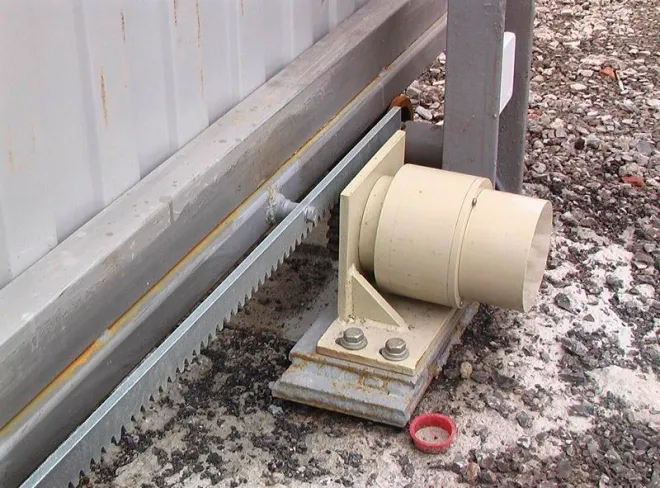

Монтаж реечной передачи привода

Самый распространенный вариант подачи тяги — это реечная передача, которая происходит за счет цепи. В таком случае на вал имеющегося преобразователя прикрепляется шестеренка и цепь с таким же шагом, которую необходимо натянуть на нижнюю часть ворот и закрепить с двух концов. В тот момент, когда шестеренка ходит по цепи, осуществляется подтягивание ворот.

Чтобы установить раму, на которой должны располагаться передача тягового механизма и мотор, пригодится угловая сталь. В этом случае ширина полки составляет примерно 5 см. Электромотор и преобразователь крепятся к опоре с помощью болтов, для которых в основании сделаны отверстия.

Чтобы закрепить цепь, надо монтировать приводную балку непосредственно к воротам на расстоянии от 60 до 100 см от земли. А цепное полотно приваривается. Недостаток цепи в том, что она имеет свойство растягиваться, в таких случаях берут стальную рейку с зубьями и с шагом, равным шестеренке. Но такую деталь может изготовить только слесарь.

Передача при помощи приводного ролика

Распространенный вариант — это открытие ворот, где используются роликовые тележки. В такой конструкции главную роль выполняет прижимной ролик. Но данную конструкцию самостоятельно изготовить намного сложнее. Зато такой способ считается экологически чистым.

Принцип работы заключается в том, что специальное направляющее роликовое колесо прижато и защищено резиновой прослойкой. Усилие для открытия ворот происходит за счет сжатия пружинного механизма. Оси вала закреплены при помощи кронштейна. Чтобы уравновесить давление, необходимо прикрепить 2 одинаковых направляющих колеса. Более подробную инструкцию механизма можно найти в интернете.

Как настроить автоматику

После того как все будет установлено, приходит время настраивать получившийся механизм. Для этого нужно вручную открыть ворота и совершить настройку концевых выключателей. Электропитание подключается только тогда, когда привод заблокирован. На видном месте необходимо установить сигнальные фонари, которые загораются в тот момент, когда происходит подача электричества.

После настройки обязательно проверяется, насколько плавно совершается открытие и закрытие ворот. Электромотор необходимо предохранить от попадания влаги при помощи защитной накладки, которая изготавливается из подручных материалов.

Какой замок поставить на откатные ворота?

Выбор замка для откатных ворот зависит от нескольких факторов, таких как размер и вес ворот, уровень безопасности, удобство использования и т.д. В качестве замков для откатных ворот могут использоваться механические и электронные замки, а также комбинации из нескольких типов замков.

Например, для легких и небольших откатных ворот можно использовать простые замки на ключ или врезные замки, а для более крупных и тяжелых ворот, которые требуют повышенного уровня безопасности, можно использовать замки с кодовым замком или смарт-замки, которые управляются с помощью мобильного приложения.

При выборе замка для откатных ворот также необходимо учитывать его совместимость с другими элементами системы управления откатными воротами, такими как пульты дистанционного управления, датчики безопасности и т.д. Рекомендуется обратиться к специалистам для выбора подходящего замка и его установки.
