Для деревянных домов требуются розетки и выключатели с повышенным уровнем пожарной безопасности. При подключении электрических устройств к ним возможно возникновение нагрева и искрения, поэтому особенно важно обеспечить безопасность при использовании этих элементов.

Стены из камнеподобных материалов (бетон, кирпич, блоки), благодаря своей негорючести, это прощают. В большинстве случаев короткое замыкание тут ведет лишь к срабатыванию автоматики.

Электропроводка и розетки в здании из дерева имеют свои особенности.

Электропроводка и розетки в здании из дерева имеют свои особенности.

Древесина, даже пропитанная антипиреном, достаточно легко воспламеняется. Поэтому все элементы электропроводки в домах из нее нужно дополнительно защищать.

Как выбрать провод

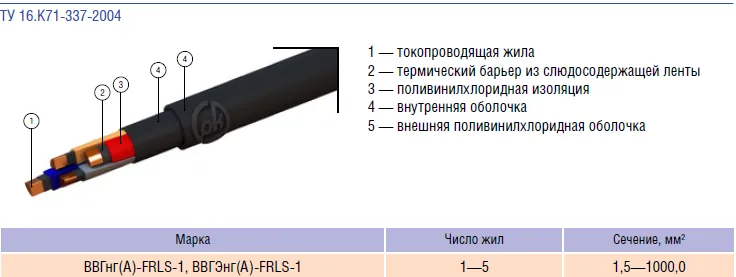

Строение провода ВВГ-нг/А.

Строение провода ВВГ-нг/А.

Выключатели и розетки под дерево нужно подключать к специальным негорючим либо слабо подверженным воспламенению проводам.

Кабели для деревянных зданий

Ниже приводится таблица кабелей для построек из древесины.

Маркировка изделия Материал провода Количество жил Изоляция Характеристики
ВВГ-нг/А

ВВГ-нг/П-А ВВГ-нг/LS

ВВГ-нг/П-LS.

Медь в виде цельных жил. 2-5 Двойная. Внутренний слой – из ПВХ, жилы окрашены в разные цвета. Внешний слой – негорючий пластиковый композит. Маркировка «нг» указывает на негорючесть. Литера «А» означает класс нераспространения горения по ГОСТу Р МЭК №60332/3/22. Буквы LS значат, что внешняя изоляция при высоких температурах и пожаре не выделяет хлористый водород и имеет низкое дымообразование.

Температура применения кабеля от – 50 градусов до +50.

NYM Медь в виде цельных жил. 2-5 Тройная. Внутренний слой окрашен в разные цвета, изготовлен из ПВХ. Слой средний состоит из полиолефиновой композиции, которая не содержит в себе галогены. Внешний слой – негорючий ПВХ. Производится по германской технологии «VDE». Кабель не горючий и соответствует требованиям ГОСТа №22483.
РКГМ Медь в виде жилы из множества переплетенных тонких проволок. 1 Двойная. Внешний слой – оплетка из стекловолокна, пропитанного термостойким лаком либо эмалью.

Слой внутренний – кремнийорганическая резина увеличенной прочности без галогенов.

Термостойкий и негорючий кабель. Может эксплуатироваться при температуре среды от -60 градусов до +180.

Обратите внимание!
Инструкция советует приобретать провода, изготовленные по Государственному Стандарту (ГОСТ), а не по Техническим Условиям (ТУ).
Конечно, во втором случае кабель обойдется вам дешевле, однако сечение его жил будет меньше, а изоляция тоньше.

Защита дополнительная

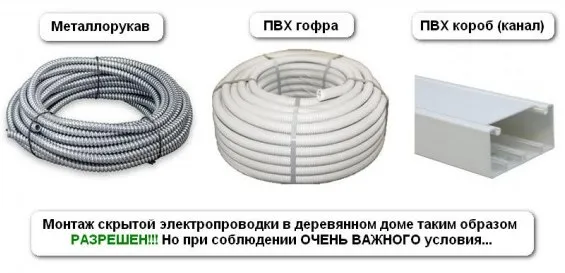

Провода следует укладывать в таких защитных трубках и каналах.

Провода следует укладывать в таких защитных трубках и каналах.

Установка розеток в деревянном доме должна сопровождаться мерами дополнительной защиты.

Провода следует прокладывать лишь в специальных кожухах. Они представляют собой гофрированные трубки из пластика, имеющие сечение 16-63 мм2. Внутри изделия расположена тонкая проволока из стали, служащая для протягивания кабеля.

Кроме защиты от механических нагрузок, пластик ограждает провод от термических воздействий, т.к. является материалом самозатухающим. Когда он подвергается действию высоких температур либо открытого пламени, он становится мягким, обволакивает расположенный в нем кабель. Затем отвердевает, тем самым защищая проводку.

Трубки производятся из разных видов пластика.

Каждый из них обладает своими особенностями.

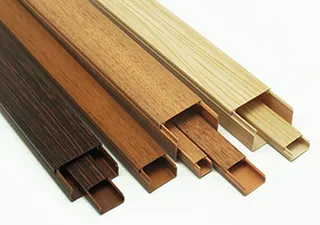

Кабельные каналы под дерево.

Кабельные каналы под дерево.

  1. Поливинилхлорид является самозатухающим типом пластика. Изоляция из него для проводов используется лишь во внутренних помещениях. Материал выдерживает температуры от -5 градусов до +50. Обладает не очень высокой ударной прочностью. Трубки имеют серый цвет.
  2. Полиамид также имеет свойства самозатухания. Имеет хорошую стойкость к механическим нагрузкам, низким и высоким температурам, ультрафиолету. Может служить при температурах от -40 градусов до +75. Его можно применять и внутри помещений, и снаружи здания. Цвет изделий — черный.
  3. Полипропилен имеет высокую степень эластичности и ударной прочности, обладает влагостойкостью, долговечностью, термической устойчивостью. Температура эксплуатации – от -40 градусов до +105. Цвет изделий — синий. Устанавливая такие трубки своими руками, учтите, что материал не имеет достаточной стойкости к ультрафиолету.

Для внешней проводки под наружные розетки и выключатели под дерево можно использовать кабель-каналы. Это прямоугольные либо квадратные коробы, имеющие крышку. Внутри них и монтируется кабель при открытом способе прокладки проводки в деревянном доме. Производятся каналы обычно из ПВХ. Обладают красивым внешним видом, могут иметь белый, коричневый цвет, рисунок древесины — это очень удобно, когда ставятся розетки под дерево сосна и пр.

Способы соединения

Сопрягать кабели в распределительных коробах нужно только надежными способами.

Исходя из того, какая разновидность проводов применяется, используются нижеследующие техники соединения.

  1. Скрутка пригодна для жестких одножильных изделий, выполненных из одного и того же металла.
  2. Скрутка и последующая спайка узла оловом оптимальна для жестких одножильных и мягких многожильных проводов
  3. Скрутка с дальнейшим закреплением кабеля медной либо медно-луженой гильзой отлично подойдет для мягких многожильных изделий.

Внимание: медь с алюминием соединяются только через латунные колодки.
Непосредственный контакт двух металлов приведет к быстрому отгоранию скрутки.

Выбор розетки

Карболитовое приспособление имеет керамический сердечник.

Карболитовое приспособление имеет керамический сердечник.

Накладные выключатели и такие же розетки могут быть пластиковыми (дешевый вариант) либо карболитовыми. Для деревянного дома лучше подходят последние, ибо способны выдержать более сильный нагрев.

Когда контакт розетки и вилки плохой, то между ними начинается искрение. От него сердцевина устройства разогревается.

Если розетка пластиковая, она вследствие этого начнет плавиться, что может впоследствии вызвать пожар. Поэтому и нежелательно приобретать недорогие изделия из пластмассы. Пускай цена карболитовых розеток выше, зато они имеют высокий уровень термостойкости.

Они комплектуются медными контактами и фарфоровым сердечником, которые могут выдержать очень сильное нагревание, перепады напряжения до 250 В и силу тока до 6 Ампер. Учтите, что для кухонного помещения нужны более мощные устройства, выдерживающие до 10 Ампер, потому как в нем расположено много бытовых электроприборов.

Обратите внимание!
Сейчас можно осуществлять монтаж розеток в деревянном доме современным способом.
Эти модели не нуждаются в скрутке проводов.
Достаточно концы кабеля зафиксировать в клеммах.
Благодаря этому проводка и сердечник устройства не будут перегреваться.

Способы проводки и конструкция устройства

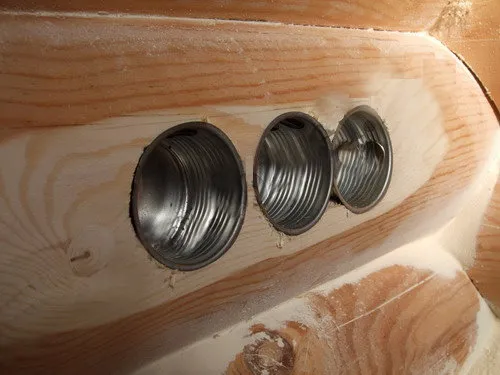

При скрытой проводке розетки встраиваемого типа монтируются в металлические гильзы.

При скрытой проводке розетки встраиваемого типа монтируются в металлические гильзы.

Смонтировать розетки можно, используя несколько методов, которые зависят от способа укладки проводов.

  1. Скрытая проводка укладывается в ходе сборки каркаса деревянного дома. Монтируется она для общей и пожарной безопасности в пластиковых либо металлических трубках.

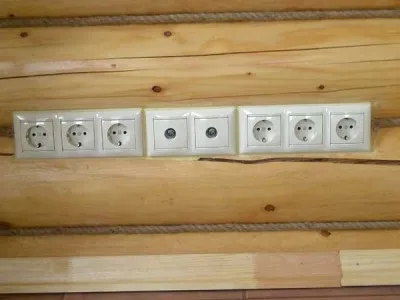

    Открытая электропроводка.

    Открытая электропроводка.

  2. При использовании скрытого типа проводки применяются розетки встраиваемого типа. В точках установки необходимо вырезать отверстия для их сердечника. Чтобы обеспечить пожарную безопасность, в отверстия нужно вставить металлические гильзы.

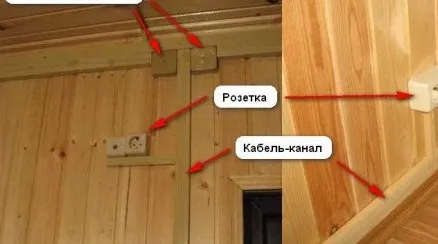

Накладные приспособления, окрашенные под фактуру дерева.

Накладные приспособления, окрашенные под фактуру дерева.

  1. Второй вариант – открытая проводка, с ней применяются накладные розетки под дерево. Главное тут – использовать металлические или пластиковые кабель-каналы для проводов, а точки установки розеток защищать асбестом либо алюминием. Для увеличения эстетичности такая продукция часто красится под цвета и фактуру дерева. Поэтому и розетки следует выбирать оформленные в той же стилистике.
  2. Способ третий предусматривает комбинированный монтаж приспособлений. Он применяется тогда, когда строительство дома завершено, однако уже поставленных розеток мало. Тогда провода укладываются под деревянными напольными, потолочными плинтусами либо иным скрытным методом. Далее монтируются деревянные розетки и выключатели или карболитовые.

Обратите внимание!
Такой метод требует применения кабеля в тройной изоляции, защищающей от коротких замыкания и возгораний.
Кроме этого, проводка должна быть неразрывной, запрещено категорически применять распаечные коробы, а также наращивать кабели.

Монтаж устройств

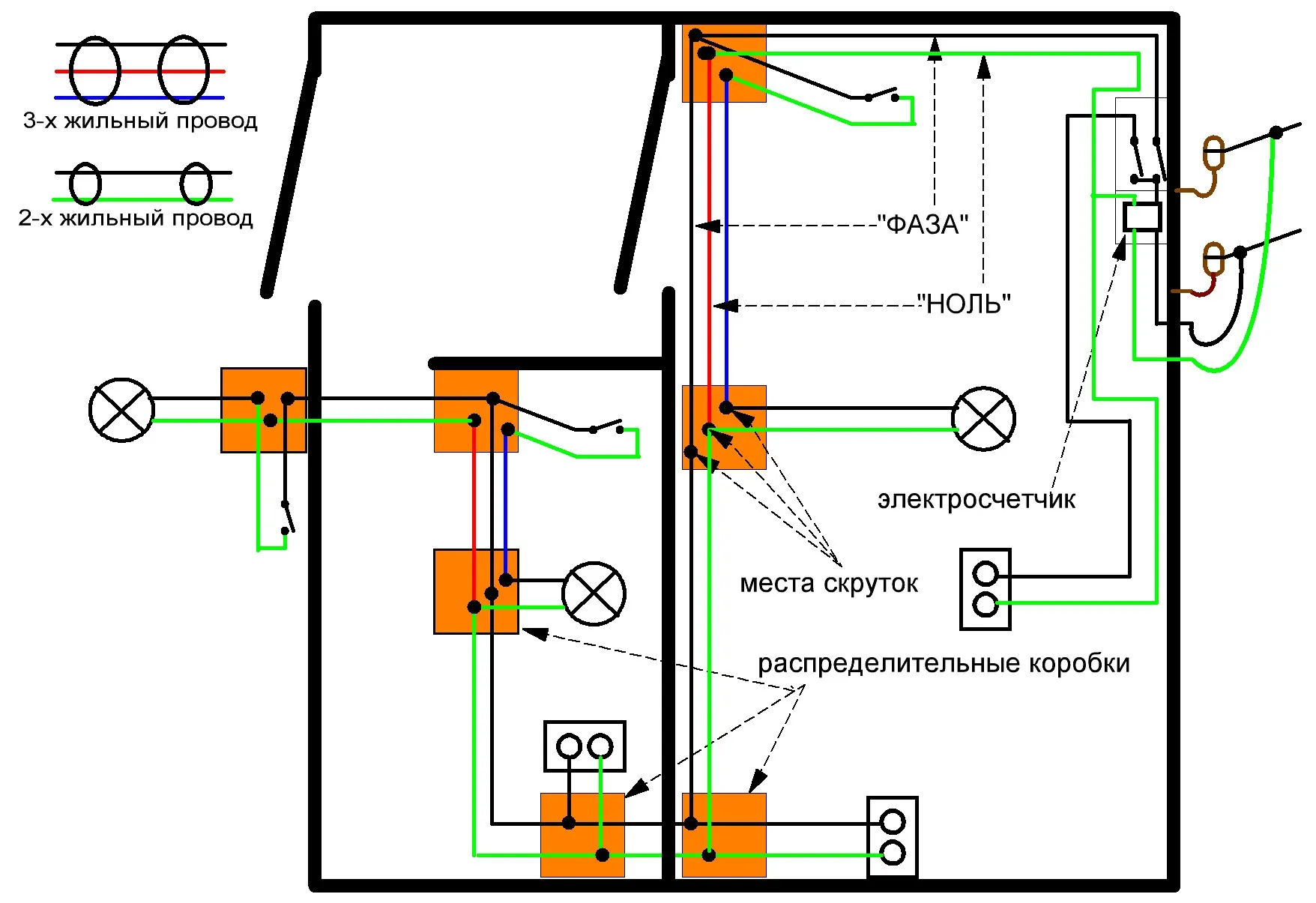

Схема проводки.

Схема проводки.

  1. Составьте схему проводки, укажите на ней местоположение электроприборов, розеток и выключателей.
  2. Смонтируйте на месте распределители и разметьте точки установки всех приспособлений.
  3. Далее можно начинать укладывать провод.
  4. При полной обшивке внутренних стенок для укладки кабеля следует использовать пластиковые либо металлические трубки (они не должны быть заполнены более чем на 40 процентов).
  5. На участках соединения проводов ставятся распределительные коробы открытого типа.
  6. При прохождении кабеля через стенки на этих местах монтируются металлические гильзы, комплектуемые заглушками.
  7. Срезы проводов следует зачищать, а концы отшлифовывать. Так вы пресечете вероятность повреждения изоляции заусенцами.
  8. Трубки к стенам крепятся хомутами. К металлическим гильзам они фиксируются при помощи развальцовки.
  9. Разделка провода осуществляется в распределительном коробе при запасе длины не менее 20 сантиметров.
  10. Жилы проводки в коробках сопрягаются при помощи скрутки, которая изолируется колпачками СИЗ.
  11. При разделке проводов и подсоединении к ним розеток, выключателей, электроприборов следует соблюдать цветовую маркировку жил.

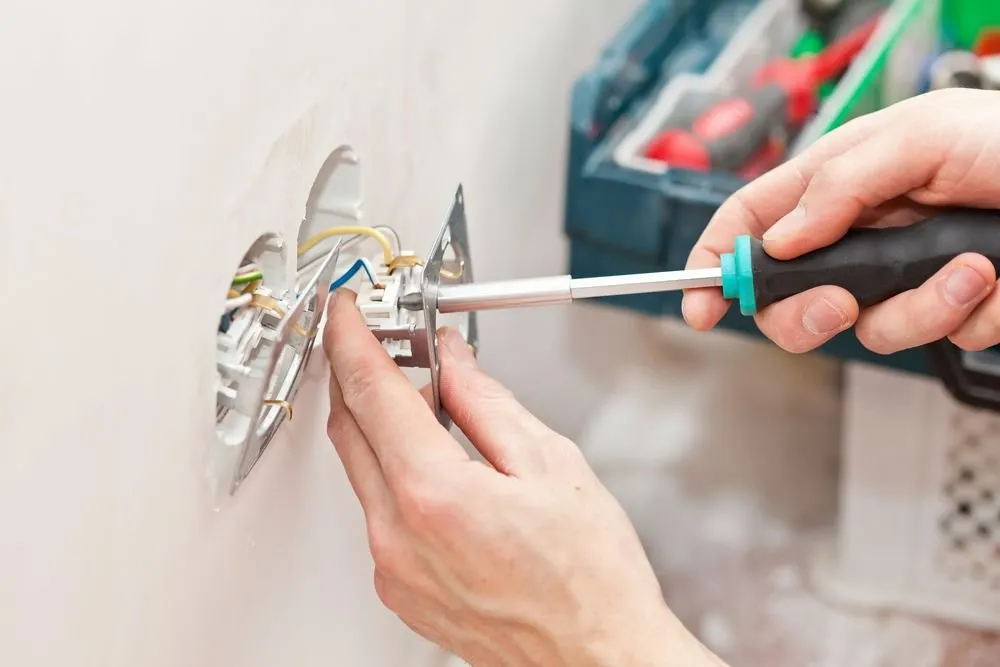

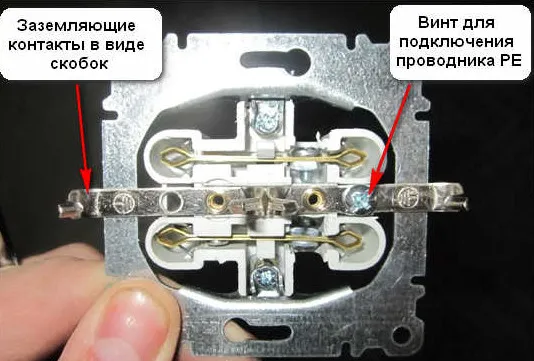

На фото - контакты для подключения розетки.

На фото — контакты для подключения розетки.

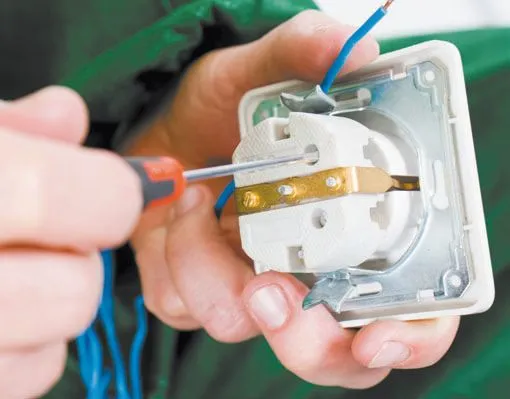

При укладке трехжильного кабеля в розетку подсоединяют все три провода. Желтая либо зеленая жила фиксируется в заземляющем контакте, остальные — на питающих контактах.

На профессиональных схемах установки розеток жилы обозначаются так:

  • N указывает на ноль, его провод в большинстве случаев окрашен в синий цвет;
  • PE — это заземление, жила желтая, зеленая либо желто-зеленая;
  • Литера L указывает на фазу, провод белого цвета.

Подсоединение розетки.

Подсоединение розетки.

Выключатели монтируются таким же образом, что и резные розетки из дерева либо других материалов.

Вывод

Розетки в зданиях из дерева должны быть максимально защищены от возгорания. Проводка к ним должна прокладываться специальными кабелями. Видео в этой статье дополнит предложенную читателю информацию.
