Aлютех» — российский производитель ворот. Монтаж их продукции, хотя и основан на стандартных принципах, включает в себя ряд деталей, которые стоит учесть. В данной статье мы подробно расскажем об этих нюансах при установке ворот «Aлютех». До начала установки ворот важно правильно обозначить контуры дверного проема.

Подготовка проема

Перед установкой ворот необходимо разметить под них дверной проем. Для этого нужно нанести на него метки с обеих сторон. Они должны находится на расстоянии не менее 1 метра от нулевой отметки (то есть от пола).

Метки должны быть ровными. Чтобы исключить ситуации, когда одна из них буде ниже другой, при нанесении следует воспользоваться строительным уровнем и мерной планкой. В качестве последней можно использовать алюминиевую мерную планку из комплекта поставки ворот.

Распаковка и проверка деталей

Перед тем, как приступить к монтажу ворот, следует проверить комплект поставки. С крупными деталями (профиль, элементы каркаса) обычно проблем не возникает – в большинстве случаев они на месте. А вот с различными мелкими элементами могут быть трудности – изредка они отсутствуют. Поэтому первым делом нужно проверить именно их.

Сделать это можно с помощью перечня запчастей, который должен быть в коробке с разобранными воротами. В списке указано наименование комплектующей и количество единиц. Сами детали не подписаны, поэтому проверять их придется на глаз.

Предварительная сборка некоторых элементов

Перед монтажом гаражных ворот непосредственно в проем необходимо заранее собрать некоторые узлы:

На этом подготовительный предварительный монтаж секционных ворот (отдельных узлов) завершен. Теперь можно приступать непосредственно к установке ворот.

Монтаж ворот Алютех

Сначала необходимо собрать несущий каркас ворот. Она состоит из 4 конструктивных элементов:

  • 2 опорных стоек;
  • нащельника;
  • мерной планки.

Для сборки узла нужно сделать следующее:

  • установить в нащельник и стойки резиновый профиль;
  • подрезать вставки в стойках, если те сильно выпирают;
  • соединить нащельник  (концевой профиль) и стойки комплектными пресс-болтами;
  • собрать мерную планку, установив с торцов перемычки ее кронштейны и закрепив их 2 болтами М8х25;
  • прикрепить планку к стойкам (потребуется отвернуть гайки расположенных внизу пресс-болтов).

Когда каркас собран, необходимо прикрепить его вертикальную рамку к проему. Для этого нужно сделать следующее:

  • приложить рамку каркаса к проему;
  • выставить ее симметрично к проему;
  • зафиксировать ее струбцинами или иным способом так, чтобы просечки в рамке совпали с отметками, сделанными на проеме в ходе подготовительного этапа работ;
  • закрепить рамку ворот к проему.

Крепление рамы ворот к проему

Рамка к проему крепится в следующем порядке:

  • сначала закрепляется верх стойки вместе с кронштейном шкива и усиливающим боковым кронштейном;
  • затем к опорной стойке крепятся усиливающие боковые кронштейны;
  • после крепятся опорные стойки и усиливающие боковые кронштейны.

Сами кронштейны фиксируются на воротах посредством дюбелей и болтов. Когда все они ввинчены в стену, с каркаса снимается мерная планка – в ней теперь уже нет необходимости.

Когда монтаж каркаса завершен, выполняется установка горизонтальных направляющих ворот. Потребуется сделать следующее:

  • приложить направляющую к опорной стойке;
  • зафиксировать ее при помощи дополнительных стоек или подвеса к потолку;
  • установить подвесы горизонтальных направляющих (передний на расстоянии 900 мм от проема, задний на расстоянии 300 мм от края направляющей).

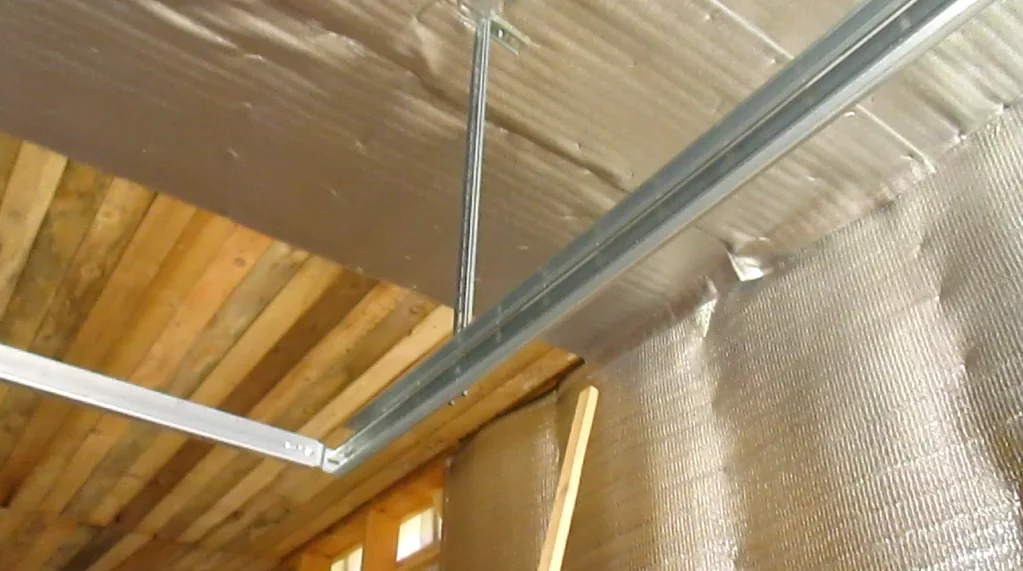

Установка подвесов горизонтальных направляющих

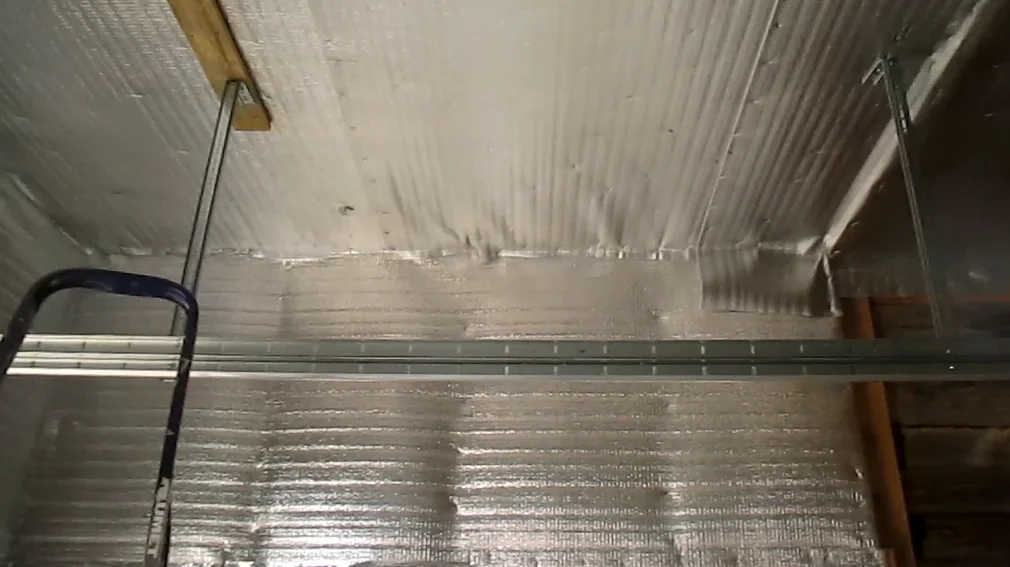

Установка подвесов горизонтальных направляющих - фото №2

Далее нужно установить на направляющие кронштейны и закрепить подвес на потолке. При монтаже кронштейны нужно загибать. В случае, если остаются выступающие части, их необходимо подрезать.

Потом монтируются шкивы троса на панели. Затем на каждую опорную стойку устанавливается фиксатор троса. После к стойкам присоединяются панели для крепления пружин.

Сборка нижней секции полотна ворот выполняется следующим образом:

  • Секция устанавливается на место монтажа. Для ее выравнивания можно использовать подкладки, но их высота не должна превышать 10 мм.
  • Далее к ней прикрепляются боковые петли. Они поставляются уже в сборе, достаточно установить их в нужное место.
  • После необходимо надеть петли тросов на пальцы нижних кронштейнов. Чтобы зафиксировать трос на пальце, на него надевают шайбу и зашплинтовывают ее.

После этого необходимо установить и закрепить на секции нижние кронштейны.

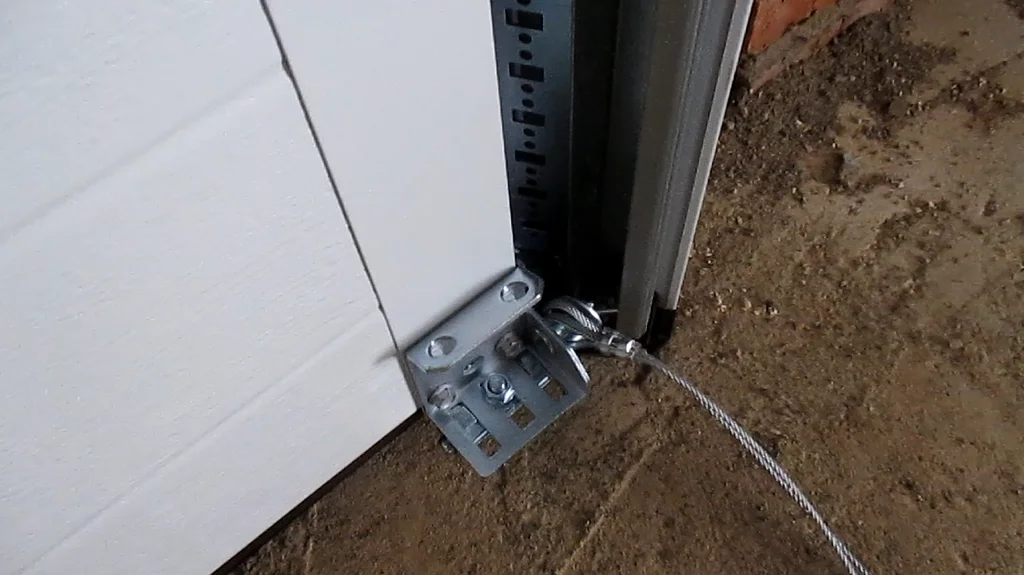

Установка нижних кронштейнов

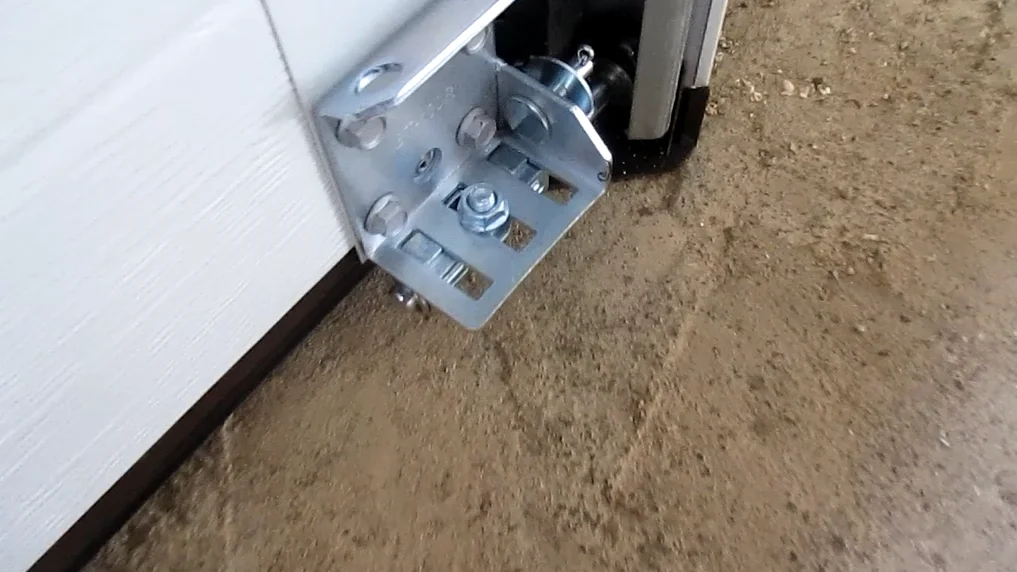

Установка нижних кронштейнов - фото №2

Последующие секции полотна устанавливаются следующим образом:

  • на нижнюю секцию устанавливается вторая;
  • на ней закрепляются боковые петли;
  • двумя самонарезающими винтами 6,3х16 ко второй секции закрепляется верхняя полупетля боковой петли с нижней секции;
  • устанавливаются промежуточные петли и закрепляются саморезами.

Все последующие секции закрепляются аналогичным образом. Важный момент: все они должны иметь строго вертикальное положение и находится в одной плоскости друг с другом. В  противном случае ворота не будут функционировать.

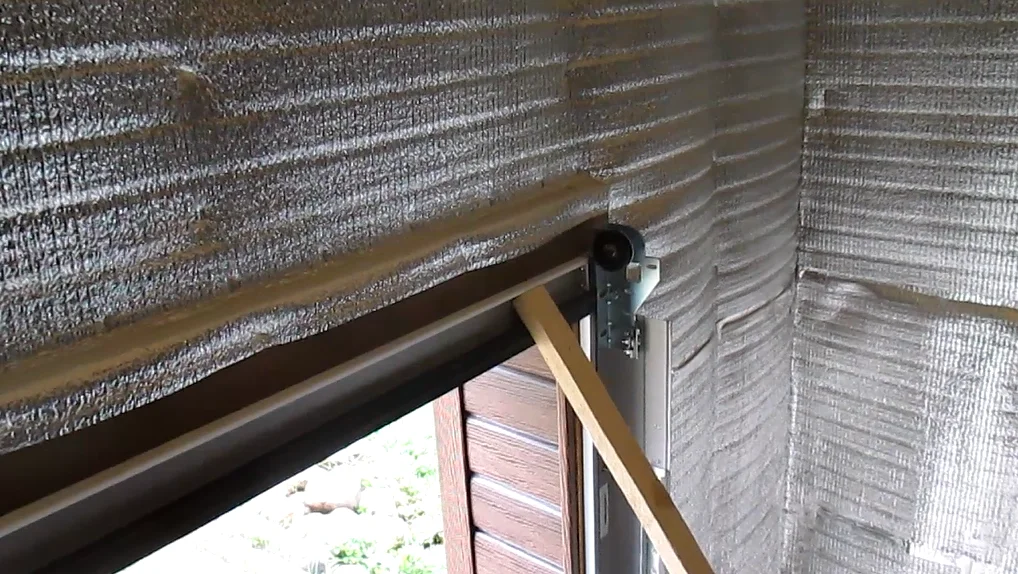

Для установки верхних кронштейнов необходимо завести ролик в верхний профиль, а затем закрепить верхний кронштейн к панели. Это делается с помощью 4 саморезов 6,3х16.

Завершающий этап — регулировка. Необходимо добиться плотного прилегания верхней секции к нащельнику. Оно обеспечивается правильной регулировкой положения верхних роликов. Чтобы придать им нужную позицию, ослабляют крепление узла, надавливают на верхнюю панель вплоть до ее контакта с уплотнительным профилем нащельника, сдвигают узел в нужном направлении, а затем вновь его фиксируют посредством затягивания гаек.

Затем к нижним кронштейнам крепятся тросы и пружины. Этот этап работы выполняется вдвоем, так как придется вручную приподнять ворота.

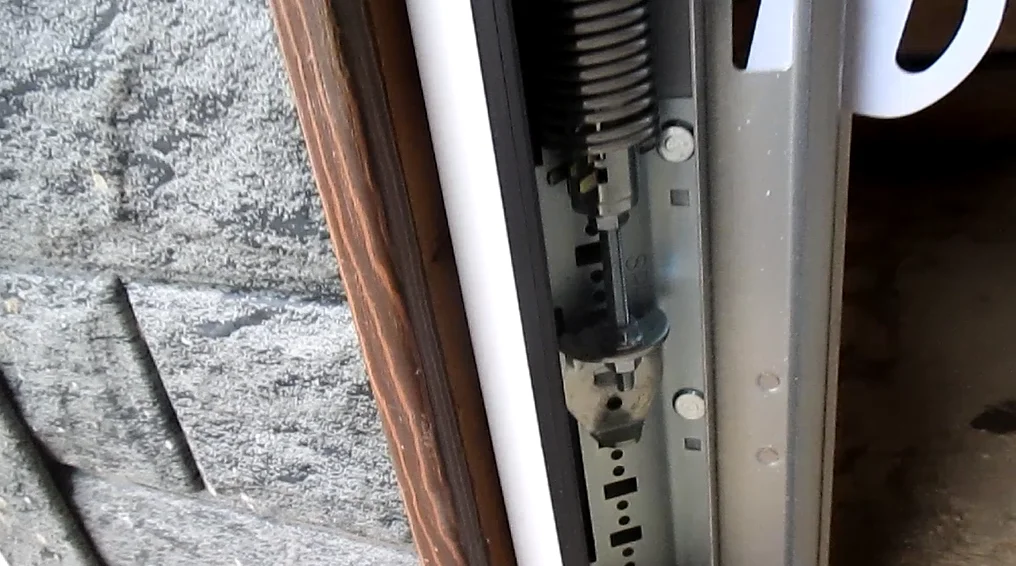

Крепление тросов и пружин

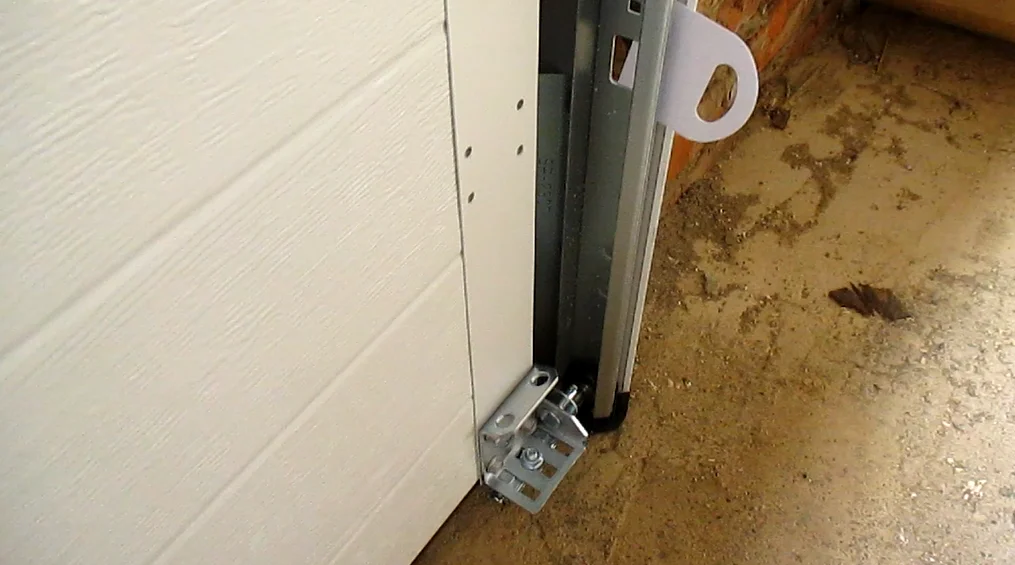

Крепление тросов и пружин - фото №2

Монтаж автоматики

Далее устанавливается автоматика для ворот (рейка, привод):

  • к рейке с цепью привода крепятся планки подвесов;
  • привод закрепляется на верхней панели;
  • к этой же панели монтируется механизм разблокировки;
  • рейка подвесами крепится к потолку;
  • на рейке фиксируется электрический привод;
  • привод подключается к сети;
  • настраивается панель управления.

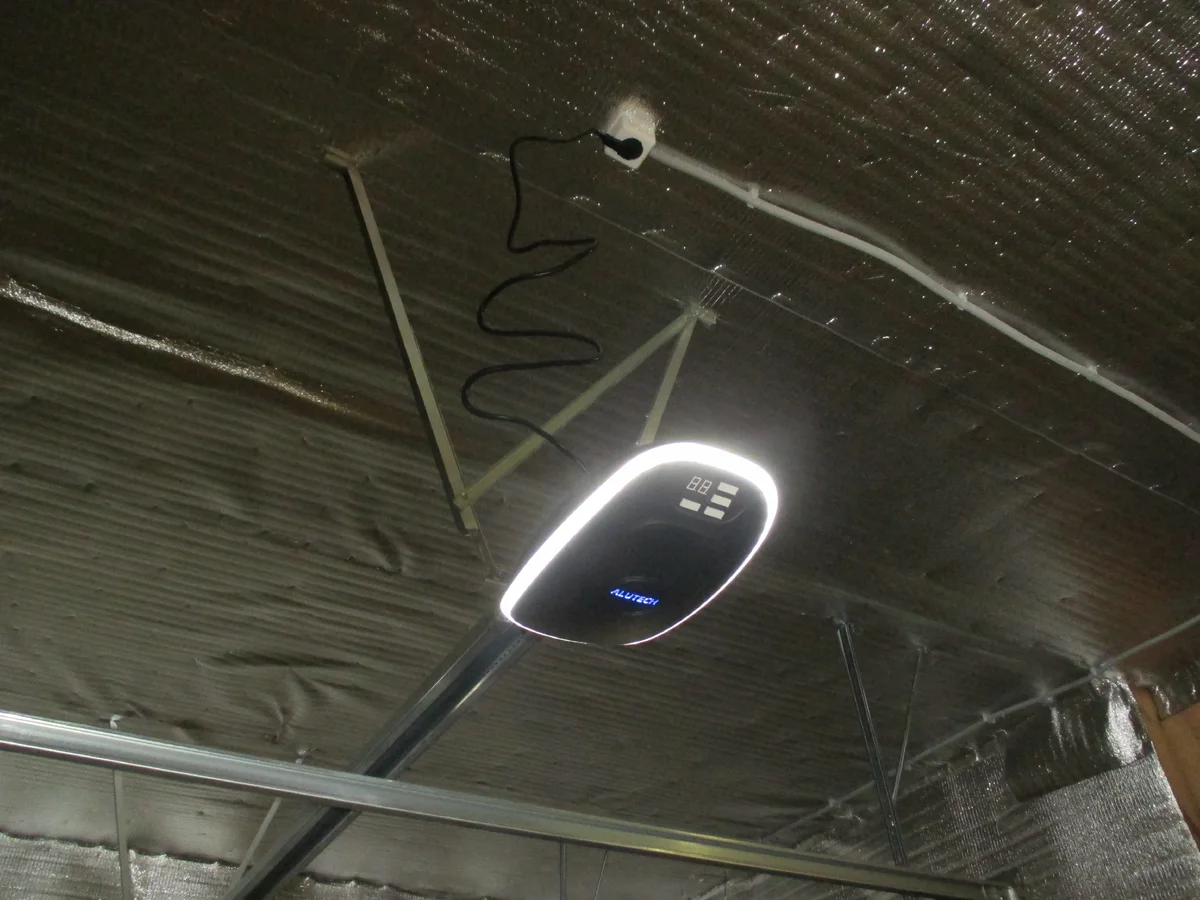

Установка автоматики для ворот

Во время выполнения монтажных работ необходимо соблюсти важное требование – рейка привода должна проходить вдоль оси проема. Это обеспечит нормальную работу автоматики и функционирование конструкции. В остальном привод устанавливают в соответствии с инструкцией.

В собранном виде электропривод должен плавно перемещать полотно. В ходе движения оно не должно стопориться или задевать за другие конструктивные элементы. Если это происходит, значит, что-то собрано неправильно и нарушена геометрия расположения деталей.

Видеоинструкции по установке ворот Алютех



Инструкции по монтажу гаражных ворот

Ворота рекомендуется собирать по инструкции от производителя. В ней каждый шаг работ проиллюстрирован картинкой или схемой. Инструкция поможет избежать ошибок и сделать все правильно.

Как рассчитать раздвижные ворота?


Рассчитать раздвижные ворота можно, учитывая несколько факторов, таких как вес полотна, тип направляющих, скорость движения, размеры ворот и условия эксплуатации. Для определения необходимой мощности привода раздвижных ворот нужно выполнить следующие шаги:

  1. Измерьте размеры ворот: ширину, высоту и толщину полотна.
  2. Определите материал полотна, так как вес ворот зависит от материала (металлические ворота будут тяжелее деревянных).
  3. Определите тип направляющих: напольные, потолочные или настенные, так как это также повлияет на вес ворот.
  4. Рассчитайте максимальный вес полотна ворот, который будет использоваться в расчетах. Обычно он должен быть примерно в 1,5-2 раза меньше максимальной нагрузки привода.
  5. Выберите привод для раздвижных ворот в зависимости от максимального веса полотна ворот, скорости движения и условий эксплуатации. Обычно это делается на основе рекомендаций производителя привода и учитывая конкретные условия монтажа ворот.

Рассчет мощности привода для раздвижных ворот лучше доверить профессионалам, которые занимаются проектированием и установкой ворот. Они могут учесть все особенности и подобрать необходимое оборудование.
