Коллекторная система водоснабжения представляет собой сложное устройство, объединяющее множество разнообразных компонентов. Чтобы обеспечить надежное и высококачественное функционирование, требуется тщательно подобрать соответствующий коллектор для водоснабжения. Если актуально, в новой версии текста можно добавить «как выбрать правильный коллектор для коллекторной системы водоснабжения» для более детальной информации.

Что такое и для чего нужен коллектор водоснабжения

Коллектор водоснабжения – это приспособление, которое разделяет один значительный поток воды на несколько меньших. Для обеспечения при этом достаточного напора в устройстве радиус входа примерно на 20-40% больше, чем выхода.

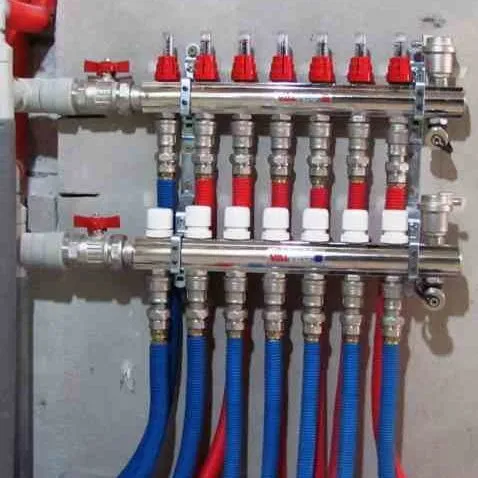

Распределительный коллектор водоснабжения – это полая цилиндрическая конструкция, которая используется для корректного и одинакового распределения жидкости между различными потребителями. Данное устройство используется при параллельном разветвлении труб. Приспособление позволяет нормализовать давление, тем самым предотвращая возникновение гидроударов.

Считается, что коллекторная система намного более эффективна, нежели классическая, состоящая из стояков и тройников. Несмотря на это, стоимость такой конструкции намного выше. Именно поэтому, прежде чем отдавать предпочтение тому или иному варианту, необходимо разобраться во всех особенностях работы коллектора и правилах его монтажа.

Устройство распределительного коллектора и принцип работы

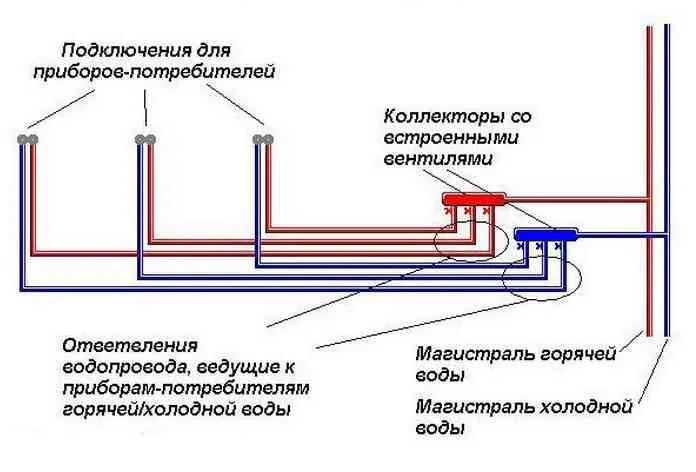

Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.

Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.

На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.

Выходы могут быть организованы следующими способами:

  • с использованием вентилей;
  • с применением шаровых кранов.

Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.

Виды и типы коллекторов водоснабжения

Коллекторы могут отличаться между собой как своей конструкцией, так и материалами, из которых они произведены. Именно поэтому при выборе данных устройств необходимо быть максимально внимательным и осторожным.

Важно приобрести именно такой коллектор водоснабжения, который будет по своей функциональности и технических характеристикам максимально полно удовлетворять потребности потребителей воды.

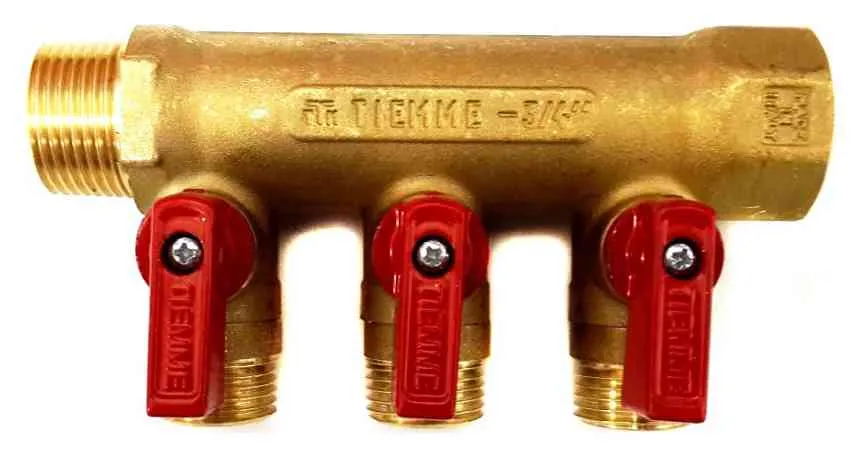

Коллектор латунный

При производстве коллектора водоснабжения могут использоваться следующие материалы:

  1. Нержавеющая сталь. К ее основным преимуществам можно отнести устойчивость к коррозии. К тому же такой металл выдерживает высокие температуры и контакт с огнем. По своим габаритным размерам гребенки, выполненные из нержавеющей стали, довольно небольшие. Именно поэтому их легко и без каких-либо проблем можно незаметно установить в нужном месте дома. Также стоит обратить внимание, что данный материал экологически безопасен. Изделия из него имеют весьма привлекательный внешний вид.
  2. Латунь. Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали. К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям.
  3. Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность. Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам.

Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

  • гребенки для монтажа кранов и других сантехнических приборов;
  • гребенки с компрессионными фитингами, позволяющие подсоединить трубы из металлопласта и полиэтилена;
  • гребенки для монтажа трубопроводов из полипропилена;
  • гребенки под евроконус, позволяющие подсоединить трубы практически из любого материала.

Коллекторы для водоснабжения могут отличаться также и конструкций, подразумевающей то или иное количество выходов. Их может быть от 2 до 6. Если некоторые из них не требуются, такие выходы можно закрыть при помощи заглушек.

Видео. Как выбрать коллектор водоснабжения.

Преимущества и недостатки коллекторной системы водоснабжения

Прежде чем купить коллекторы, нужно проанализировать их основные преимущества. Они заключаются в следующем:

  • нормализация уровня давление в трубопроводах;
  • обеспечение параллельного снабжения водой нескольких пользователей;
  • предотвращение возникновения гидроударов;
  • практически полное предотвращение уменьшения напора воды;
  • возможность отключение сантехнических приборов, сохранив водоснабжения других приспособлений.

Коллектор водоснабжения можно установить не только в доме, но в разнообразные общественных заведениях. К их недостаткам специалисты относят такие особенности, как:

  • значительная стоимость самого устройства и большого количества трубопроводов;
  • потребность скрытой прокладки труб, так как большое их количество на стене в ванной или же кухне – это излишество.

Несмотря на определенные недостатки, все же коллекторы пользуются соответствующей популярностью. Чаще всего их монтируют при осуществлении капитального ремонта в помещениях здания. Это может быть как жилое, так и общественное сооружение.

Монтаж коллектора для водоснабжения

Первоначально, прежде чем приступать к монтажу, нужно продумать схему водоснабжения и приобрести соответствующие материалы. После этого установку коллектора следует осуществлять по такому алгоритму действий:

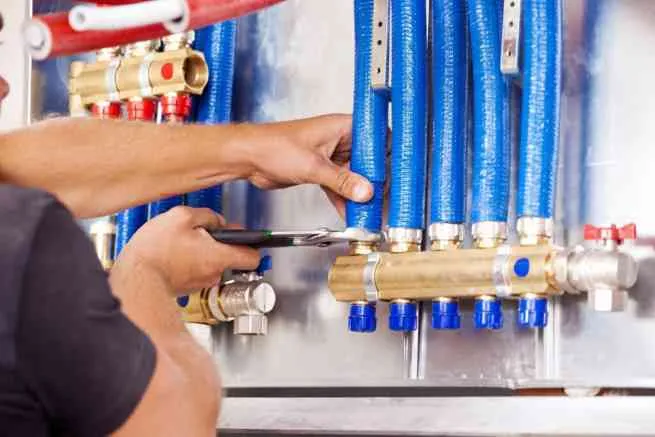

Монтаж коллектора
  1. Установка счетчиков, обратных клапанов и фильтров. Также дополнительно следует закончить монтаж трубопровода к каждому сантехническому прибору.
  2. Установка распределительного узла. Коллектор должен размещаться таким образом, чтобы в дальнейшем можно было бы его удобно обслуживать. Лучше всего для него подобрать несущую стену в помещении, где нет повышенной влажности.
  3. Установка запорной арматуры. Она будет использоваться для обеспечения регулировки подачи воды.
  4. Установка циркулярного насоса. Он требуется только в тем случаев, если коллектор будет использовать для обеспечения водой сантехнических приборов, расположенных на разных этажах.
  5. Крепление коллектора к стене при помощи специальных хомутов. Они должны быть выполнены из металла.
  6. Оснащение системы шаровыми кранам. Их следует разместить на месте врезки коллектора в главный стояк. Также дополнительно на данном отрезке нужно установить фильтр для грубой очистки. Дополнительно понадобится, в том числе, счетчик, предназначенный для осуществления контроля потребления воды.
  7. Закрепление мембранного гасителя. Он предназначается для предотвращения возможного возникновения в системе гидроударов.
  8. Установка фитинг-переходников на резьбе кранов или выводов из коллектора. К ним нужно подсоединить подводки к сантехническим приборам или же трубопроводов, которые от них отходят.

Если система водоснабжения будет скрытой, необходимо также во время монтажа предусмотреть теплоизоляцию. Она позволяет предотвратить возникновение трещин на стене. Такая проблема в некоторых случаях возникает вследствие того, что на трубопроводах может образовываться конденсат из-за разницы температур.

Распространенные ошибки при монтаже

При монтаже коллектора водоснабжения нередко возникают определенные ошибки, такие как:

  1. Установка в месте с плохим доступом. В дальнейшем при возникновении каких-либо проблем с устройством, будет довольно сложно к нему добраться. К тому же в процессе эксплуатации приспособления нередко приходится открывать и закрывать его краны, что также требует свободного доступа.
  2. Отсутствие насоса. Он требуется для того чтобы обеспечить должный уровень потока воды в системе. Данное устройство может потребоваться как при питании сантехнических устройств на разных этажах, так и в случае их расположение на весьма значительных расстояниях от коллектора.
  3. Слишком малый диаметр врезки в главный стояк. Ни в коем случае нельзя, чтобы трубы, которые расположены ближе к сантехническим приборам, имели больший внутренний просвет, нежели те, что возле стояка.

Если правильно выполнить монтаж коллекторной системы водоснабжения, недопустим ни одну из вышеперечисленных ошибок, можно длительное время пользоваться сантехническими приборами без каких-либо проблем и трудностей.

Какие существуют системы водоснабжения?


Существует несколько основных систем водоснабжения, которые используются для подачи воды в домы, здания и города:

  1. Система городского водоснабжения: это система, в которой вода поступает в здания из централизованного источника водоснабжения, такого как водозаборная станция. Городское водоснабжение используется в больших городах и обеспечивает воду для тысяч людей.

  2. Система скважинного водоснабжения: это система, в которой вода поступает в здания из подземного источника воды, полученного из скважины. Скважинное водоснабжение часто используется в загородных домах, где нет доступа к городскому водоснабжению.

  3. Система колодезного водоснабжения: это система, в которой вода поступает в здания из наземного источника воды, такого как колодец. Колодезное водоснабжение используется в дачных домиках и других отдаленных местах, где нет доступа к городскому водоснабжению или скважинному водоснабжению.

  4. Система дождевого водосбора: это система, которая использует дождевую воду, собираемую с крыш и других поверхностей, для водоснабжения зданий. Дождевое водосборное оборудование часто используется в крупных зданиях и на территориях с ограниченным доступом к воде.

  5. Система дистилляции: это система, которая использует процесс дистилляции для очистки и обеззараживания воды. Дистилляционная система может быть установлена в доме или использоваться на производственной базе.

В зависимости от местности и доступных ресурсов, выбирается наиболее подходящая система водоснабжения. Кроме того, многие системы могут быть скомбинированы для обеспечения наиболее эффективного и устойчивого водоснабжения.
