Устройство, виды, плюсы и минусы датчика объема для автомобильной сигнализации — подробности.

Один из важных и неотъемлемых компонентов систем безопасности помещений представляет собой датчик объема. Этот инновационный устройство способно обнаруживать движущиеся объекты. Такая функция осуществляется благодаря способности датчика отслеживать изменения характеристик излучения, которые он регистрирует.

Функции объёмного датчика

Основная функция сенсора – распознавание движения объекта разной величины в одной или нескольких защитных зонах (в салоне, снаружи автомобиля).

Датчик также отвечает за передачу сигнала на главный блок автосигнализации о проблемах с безопасностью авто. Является дополнительным защитным инструментом, который оповестит о попытке несанкционированного проникновения в салон авто, если не сработают концевые выключатели и шок-сенсор.

При этом однозонное устройство реагирует на движения только внутри салона, а двухзонный датчик объёма дополнительно сигнализирует о близком приближении злоумышленника к машине.

Принцип работы датчика

По принципу работы сенсоры делятся на 2 группы:

Активные

Чувствительный элемент отправляет короткие сигналы, с помощью которых осуществляется мониторинг окружающего пространства. В результате принимается и анализируется сигнал, который был отражен от объекта.

Активные датчики создают 2-х уровневую защиту транспортного средства, в том числе в автомобилях с бронированными стеклами, реагируют на движения и в вертикальной, и в горизонтальной плоскости.

Пассивные

Пассивный датчик объема работает по принципу определения инфракрасного излучения от перемещающихся объектов.

Основы функционирования охранной сигнализации

Для конечного потребителя колоссальный интерес вызывает та часть сигнализации, которая монтируется прямо на охраняемой территории (торговой точке; жилом, офисном или складском помещении; промышленном предприятии и проч.)

По этой причине необходимо уделить внимание основе функционирования именно подобных устройств. Ниже речь пойдет об элементах охранной сигнализационной системы

Датчики (оповещатели) сигнализации

Данные приспособления созданы для выявления вторжения или покушения на вторжение на охраняемую территорию или объект. В связи с тем, что существует целый ряд вариантов проникнуть в помещение (разбить окно, взломать дверь, протаранить стену и др.), то суть работы датчиков также отличается. По методу выявления извещатели можно разделить на сенсоры, выявляющие разбитие, пролом, открывание, движение.

В любой из указанных ситуаций приборы оповещения трансформируют соответствующее действие в тревожный сигнал. В качестве примера можно привести следующее: если злоумышленник расколет окно или витрину, то за счет звона уничтоженного стекла сработает сенсор разбития. Он распознает соответствующий звук и подаст сигнал тревоги. Такие извещатели – звуковые (акустические). В связи с тем, что выбиванию стен неизбежно сопутствуют сильнейшие удары по охраняемому объекту, то в данной ситуации целесообразно использовать датчики, чувствительные к вибрации.

Таким образом, имеется достаточно широкое разнообразие принципов трансформации того или иного действия злоумышленников в сигнал тревоги. Разъемы охранных извещателей также способны обладать разнообразными видами: от «сухих» контактов переключателя вплоть до устройств, генерирующих цифровой сигнал.

Разумеется, сведения, добытые с помощью датчика, должны оказаться приняты и проработаны. Для выполнения данной задачи существуют приемные устройства и управляющие приборные доски. Они выступают в качестве связующего звена между сенсором и оборудованием уведомления и отправки сигнала. Между прочим, некоторые устройства могут обладать интегрированными радиоканальными и оборудование приема и передачи Groupe Special Mobile.

Не последнюю роль играет и метод отправки уведомления от защитного сенсора к устройству. Имеется 2 вариации:

• кабельные (проводные) – по отдельно смонтированным проводам; • беспроводные – по каналу радиопередачи.

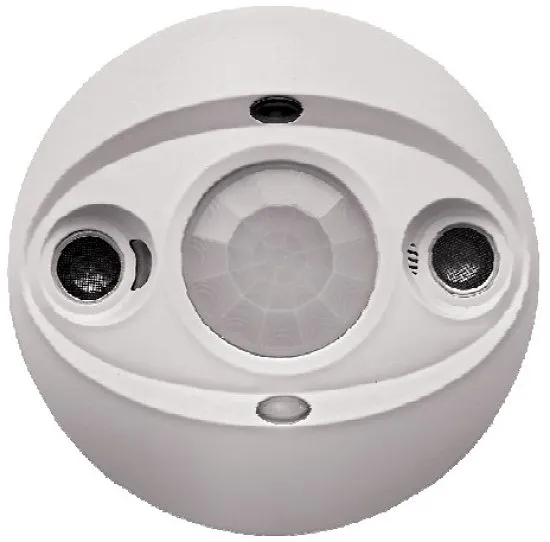

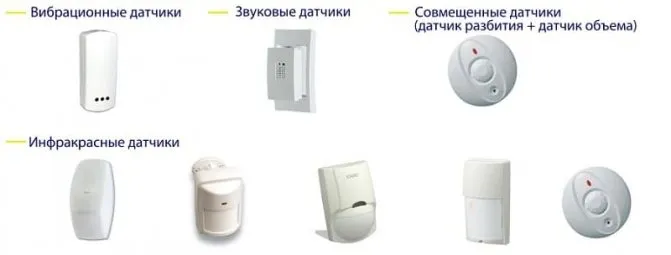

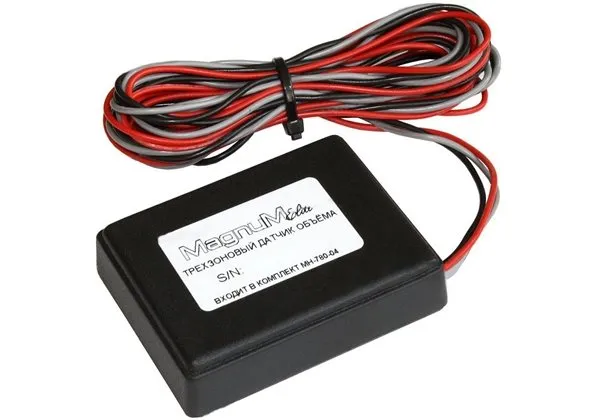

Виды датчиков объёма

Ультразвуковые

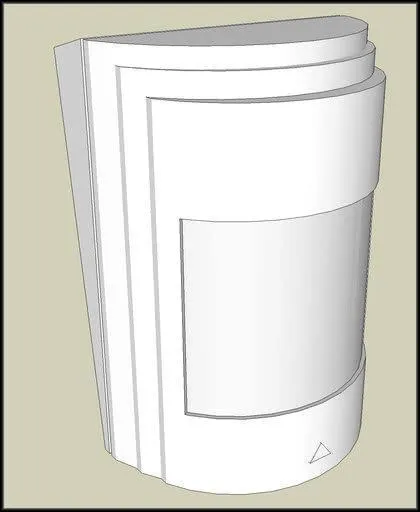

Инфракрасные

Распознают движение за счёт выявления разницы температур между окружающей средой и объектом. Имеют большое количество вариантов настройки чувствительности. Такие датчики безопасны для водителя, пассажиров и домашних животных, так как работают только на приём, не излучая вредоносных волн.

Главный недостаток инфракрасных сенсоров — большая вероятность ложных оповещений из-за резких температурных перепадов на улице.

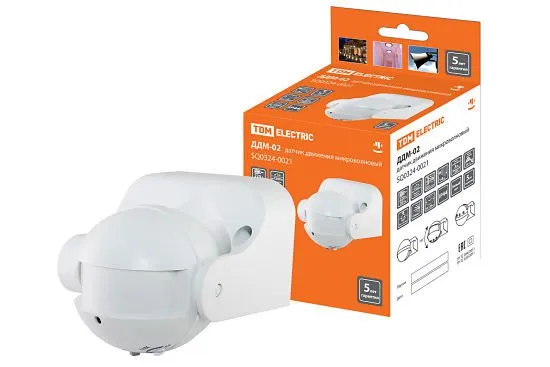

Микроволновые

Микроволновый датчик для сигнализации высокочувствителен, что способствует распознаванию быстрых и резких, плавных и едва уловимых движений.

Критерии выбора

Атмосферостойкость

Согласно требованиям безопасности, корпус должен обеспечивать защиту электронных компонентов от попадания пыли и твердых частиц не менее 4 уровня защиты. Защита от проникновения влаги рассчитывается на менее чем 6 уровня.

Для домашнего использования достаточно иметь приборы отвечающие степени защиты IP44 и IP54 что обеспечивает защиту от пыли и брызг воды.

Реакция на внешние факторы

Активные извещатели должны иметь защиту от электромагнитного излучения, для пассивных критерием надежности выступает фактор защита относительно реакции на домашних животных.

Назначение

Для внутренних производственных и складских помещений применимы все типы устройств, для помещений в которых может находиться персонал исключение составляют ультразвуковые сенсоры.

Внешний вид

Приборы подбираются для открытого или скрытого монтажа. Открытое размещение должно обеспечивать эстетический внешний вид, а при скрытом монтаже компактность корпуса и подвода кабельных линий.

Преимущества

1. Высокая чувствительность. Датчики объёма, при условии правильного монтажа и грамотной настройки, быстро распознают любые движения в салоне автомобиля.
2. Устойчивость к неблагоприятным условиям. Большинство сенсоров поставляется в герметичном корпусе, что позволяет устанавливать и размещать устройство в любом месте салона.
3. Сложность поиска и нейтрализации. Датчик объема салона – противоугонный инструмент с высокой эффективностью действия по сравнению с шок-сенсором и другими видами контроллеров. При грамотном монтаже злоумышленнику будет трудно демонтировать сенсор до срабатывания сигнала тревоги.
4. Наличие 2 способов электропитания. Датчик объёма работает от внешнего источника питания и внутреннего аккумулятора.
5. Функция изменения чувствительности. Современные датчики объёма оснащаются регуляторами для изменения чувствительности в широком диапазоне.

Разновидности оконных детекторов

Ранее охрана осуществлялась проводными устройствами, но сейчас беспроводной вариант позволяет оборудовать площадь с любыми параметрами за счет более свободного расположения датчиков.

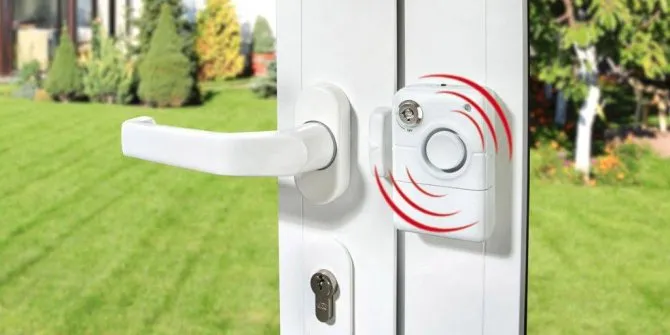

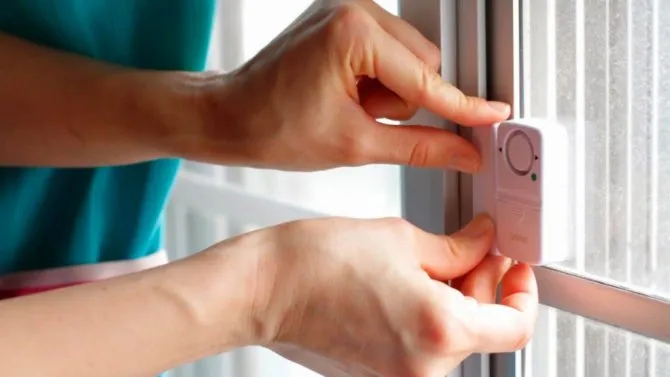

Беспроводные датчики, устанавливаемые на окнах, осуществляют функцию охраны и оповещения. Сигнал дает известить собственника и защитить от взлома. Кроме обычного оповещения и звукового сигнала данные с устройств могут передаваться сразу на пульт охраны.

Есть ряд способов оповещения, но часто извещатель открывания комбинируют с охранными элементами, что увеличивает безопасность дома.

Виды защиты окон

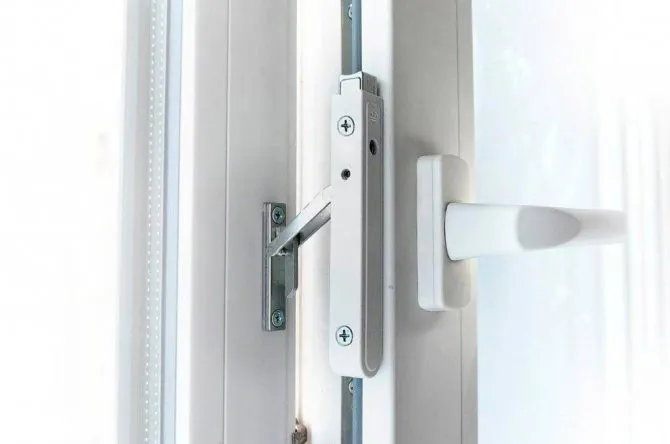

Способы защиты разнообразны, но часть из них получила большее распространение. Основные виды:

механический. Сюда включают укрепление проема конструкцией с металлической рамой, набором укрепленных крепежей или шпингалетов. Могут использоваться решетки из металла. Наиболее часто такой способ защиты используют на нижних этажах;

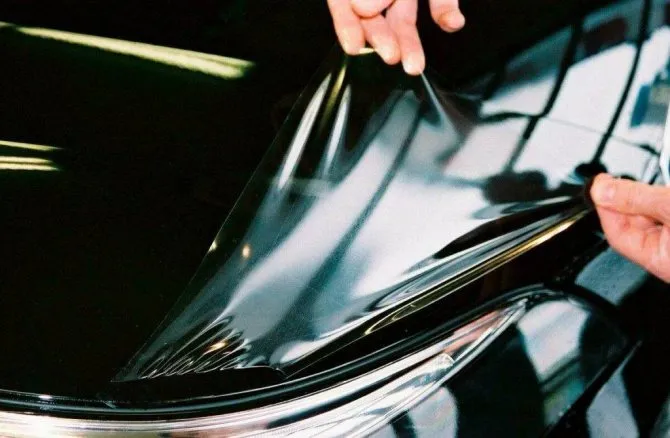

спаттерный (бронированная пленка), основанный на применении специальной пленки, которую наслаивают на поверхность. Этот метод увеличивает прочность стекла и устойчивость к повреждениям механического типа, то есть разбить полотно сложнее;

охранная сигнализация на окна устанавливается для оповещения владельца о незаконном проникновении посторонних в его собственность, а также имеет звуковое сопровождение, которое отпугивает нарушителя. Частым случаем будет магнитный механизм, состоящий из двух контактов, которые расходятся при открывании, что способствует быстрой передачи данных на пульт управления и срабатывании тревожного сигнала.

Последний способ обладает надежностью и популярностью.

Недостатки

1. Высокие требования к качеству изготовления корпуса. Корпус сенсора должен быть прочным и герметичным, иначе устройство будет хуже работать из-за воздействия влаги и температурных колебаний, особенно осенью и зимой.
2. Необходимость в правильной настройке. При неверно выставленном параметре чувствительности датчик объёма может срабатывать без причины или перестать реагировать на движения.
3. Высокая стоимость. Многоуровневые датчики с возможностью дистанционного регулирования чувствительности стоят достаточно дорого.

Установка

Правильная установка датчика для автоматического включения освещения проста и легко выполнима своими руками. Схема монтажа имеет следующий алгоритм:

• выберите место установки;
• отключите электричество в помещении или в нужной части дома;
• изучите схему подключения. Она всегда приведена в инструкции к купленной модели;

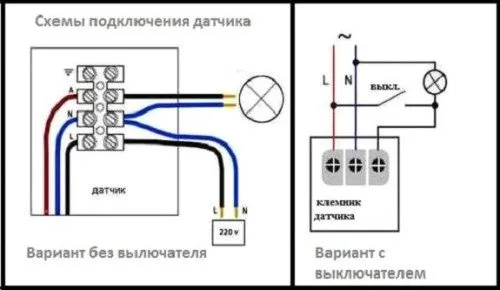

Схема подключения (пример)

• снимите с устройства его заднюю часть и прикрепите ее к стене. Подключать нужно строго по инструкции, главное не перепутать провода;
• при необходимости в схему включения следует подсоединить выключатель. Он позволит регулировать уровень освещенности вручную.

Когда все провода подключены, можно включать электричество. Если вы напутали или неправильно подключили провода, в момент включения света вы услышите хлопок. Это прибор вышел из строя. В подключении устройства для автоматического включения света нет ничего сложного. Просто следуйте инструкции, и прибор станет радовать вас своей эффективной работой, а вы будете получать все преимущества от использования датчика объема.

Как подключить и настроить датчик объёма?

Датчик объёма – компактное устройство, которое дополняет основной функционал противоугонных систем автомобилей. Сенсор может поставляться в комплекте с охранным комплексом или отдельно.

В первом случае монтаж противоугонной системы осуществляется в сертифицированном центре, во втором автовладелец может обратиться к специалистам или провести установку сам. Обратите внимание, что сигнализация с датчиком объема будет стоить дороже обычной.

Для установки устройства понадобится следующее:

• канцелярский нож;
• отвертка;
• изолента;
• бокорезы;
• саморезы, 2-сторонний скотч или пластиковые хомуты.

Свойства приборов

Высота установки

Любой датчик объема, который используется для включения освещения в помещении (в кухне, гостиной, туалете и т.д.) имеет свои технические характеристиками и может работать в определенном радиусе. И для того чтобы он адекватно работал, его следует грамотно настроить. Для того чтобы включения света происходили только по необходимости, следует учитывать следующие параметры:

• условия работы прибора;
• оптимальная высота установки;

• максимальный радиус действия;
• допустимый диапазон установки основных настроек;
• схема подключения устройства к электросети дома.

Все параметры, которые очень важно учитывать при установке датчиков объема, указываются производителем в инструкции, которая всегда должна прилагаться к прибору. Если ее нет, необходимо оговорить этот момент с продавцом.

Обратите внимание! не стоит указывать максимальный радиус действия устройства, так как это может привести к его быстрой поломке. Здесь следует выбирать оптимальный радиус в зависимости от ваших потребностей, характеристик самого помещения и марки прибора.

Следуя всех рекомендациям, приведенных в инструкции, вы сможете без особых проблем не только установить датчики своими руками, но и правильно его настроить. При точной настройке датчики объема отлично зарекомендовали себя как элементы охранных систем. Если они установлены в доме, то даже тихое проникновение в дом несанкционированных «гостей» не останется незамеченным. О произошедшем взломе будет сигнализировать включение света, а также звуковые сигналы (если к охранной системе подключен такой элемент).

Этапы монтажа

1. Выбора места. Для установки определите центральное место в машине. В большинстве транспортных средств эта зона под ручным тормозом.
2. Фиксации. Датчик движения автомобиля устанавливается в труднодоступном месте (под декоративной обшивкой или пластиковой облицовкой возле ручки) и фиксируется саморезами, скотчем или пластиковыми хомутами.
3. Отключения аккумулятора. Это обязательный этап установки датчика объёма. Аккумуляторная батарея должна быть деактивирована перед подключением сигнализации и датчика.
4. Присоединения и включения. Проводится подключение датчика. В некоторых противоугонных системах на блоке управления предусмотрены дополнительные разъёмы для датчиков. Сенсор подсоединяется к одному из них с учётом инструкции по установке. В отдельных случаях устройство подключается параллельным способом к датчику удара.
5. Проверки работоспособности.После установки необходимо отрегулировать зоны чувствительности – предупредительную и тревожную. Алгоритм действий зависит от модели и производителя датчика, поэтому изучите инструкцию по эксплуатации.

При отсутствии охранного комплекса можно использовать только один датчик объёма. Для этого в подкапотном пространстве машины устанавливается сирена. Устройство присоединяется к звуковому оповещателю напрямую. При подключении нельзя забывать о маркировке проводов. Черный цвет – масса, красный – плюс.

Способы подключения

Помимо видов и типов также нужно рассмотреть то, каким образом осуществляется монтаж устройств. Существует всего два способа подключения датчика для охранной сигнализации:

1. Проводной. Производится прокладка кабелей от устройства до блока управления. При обнаружении постороннего объекта производится изменение нагрузки на сеть вследствие чего запускается сигнализация. Благодаря проводу также можно использовать те датчики, что имеют релейные выходы, однако прокладка может быть затруднена, так как расположение устройств зачастую нестандартное.
2. Беспроводной. В первую очередь нужно учитывать, что придется постоянно менять источники питания. Подключается же таким способом те адресные устройства, что способны передать всю информацию по радиосвязи.

Назвать единственный метод, которые наиболее надежен нельзя, потому как каждый из них имеет недостатки. Тем не менее для корпоративного сегмента использование радиоканала не рекомендуется ввиду наличия техники, способной произвести помехи.

Нюансы

Помимо способов, необходимо также знать ряд нюансов, необходимых к учету. В числе таковых:

1. Жесткость конструкции. Основа должна быть не только крепкой, но и такой, чтобы нивелировать любые вибрации, поступающие извне. Игнорирование этого пункта провоцирует ложные срабатывания.
2. Видимость. Вне зависимости от вида и типа устанавливаемого датчика его необходимо поместить в зону скрытой видимости. Это обусловлено не только тем, что злоумышленники их не обнаружили, но и прямым солнечным воздействием. Лучи солнца могут испортить инфракрасный датчик или нарушить его работу.
3. Наличие источников тепла. При использовании устройств для защиты от пожара не рекомендуется располагать их там, где есть батареи. Датчик реагирует не на весь охватываемый спектр, а лишь на его некоторые части, что при игнорировании этого нюанса гарантирует ложные срабатывания.
4. Угол захвата. Если наблюдение производится по диагонали, то правильно выбранный угол обеспечит наибольшую видимость. Тем не менее также нужно учитывать наличие посторонних предметов в зоне видимости.

Если же говорить о высоте монтажа, то нужно уделить внимание тому, что:

• все датчики работают по принципу фиксации пересечения, то есть будет лучше, если объект пройдет перпендикулярно зоне видимости, а не начнет свое движение напрямую на датчик;
• если устанавливается несколько датчиков с радиоволнами, то есть вероятность их обоюдного воздействия: избежать этого можно при подборе разных частот.

Комбинация различных датчиков для охранных сигнализаций также возможна, однако необходимо убедиться в том, что они не станут мешать друг другу.

Когда срабатывает датчик Холла?

Датчик Холла — это электронный прибор, который реагирует на изменения магнитного поля. Обычно он состоит из магнитночувствительного элемента, такого как полупроводниковый кристалл, на который действует магнитное поле, и усилительной схемы, которая усиливает сигнал, создаваемый при действии магнитного поля на магнитночувствительный элемент.

Датчик Холла срабатывает при изменении магнитного поля вблизи его магнитночувствительного элемента. Когда магнитное поле меняется, то происходит смещение зарядов в магнитночувствительном элементе, что приводит к возникновению электрического сигнала. Этот сигнал может быть использован для измерения магнитной индукции или для определения положения объекта, на котором установлен датчик Холла.

Например, датчики Холла широко используются в автомобильной промышленности для измерения скорости и положения вращающихся деталей, таких как колеса, распределительный вал и коленчатый вал двигателя. В этом случае, при движении магнита вблизи датчика Холла, изменяется магнитное поле, и датчик срабатывает, генерируя электрический сигнал. Этот сигнал затем используется для определения скорости и положения вращающихся деталей.

Также датчики Холла могут использоваться в других областях, где требуется обнаружение магнитного поля или определение положения объектов.
