Виды Заклепок — Обзор Основных Типов (1.3.)

Исследуйте мир заклепок в нашем обзоре — «Виды Заклепок — Обзор Основных Типов (1.3.)». Узнайте об основных видах заклепок и их применении. Расширьте свои знания о металлических соединениях и выберите подходящий тип заклепок для вашего проекта.

Форма головки выбирается в зависимости от назначения заклепочного шва и определяет тип заклепки. Наибольшее применение имеют заклепки с полукруглыми головками (рис. 1.2, а). Заклепки с потайными головками (рис. 1.2, б) применяют тогда, когда конструктивно недопустимы выступы головок. Трубчатые заклепки (рис. 1.2, г) применяют в слабонагруженных металлических соединениях, а также в соединениях неметаллических материалов (фибра, текстолит и др.). Замыкающая головка трубчатой заклепки получается развальцовкой свободного конца. Все заклепки стандартизированы (см. справочную литературу [7] и др.).

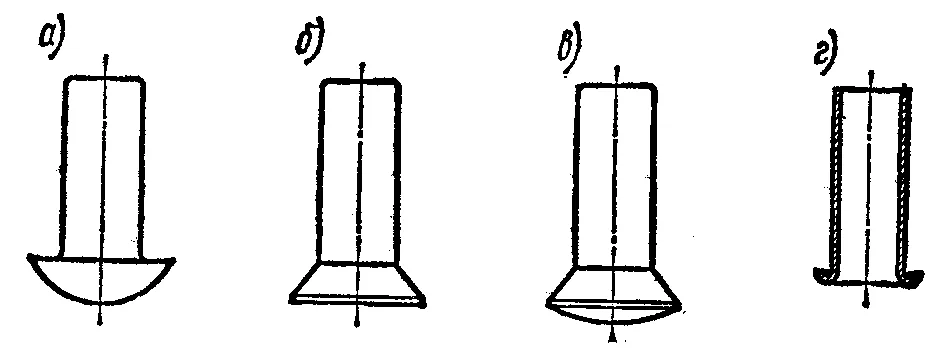

Рис. 1.2. Основные типы заклепок: а — c полукруглой головкой; б — с потайной головкой;

в — сполупотайной головкой; г — трубчатая

1.4. Классификация заклепочных швов

В зависимости от назначения заклепочные швы бывают:

прочные, обеспечивающие основной критерий работоспособности —прочность. Применяются в металлоконструкциях (фермы, рамы и др.);

плотные, обеспечивающие прочность и герметичность. Применяются в различных резервуарах. В настоящее время плотные заклепочные швы заменяют сварными соединениями.

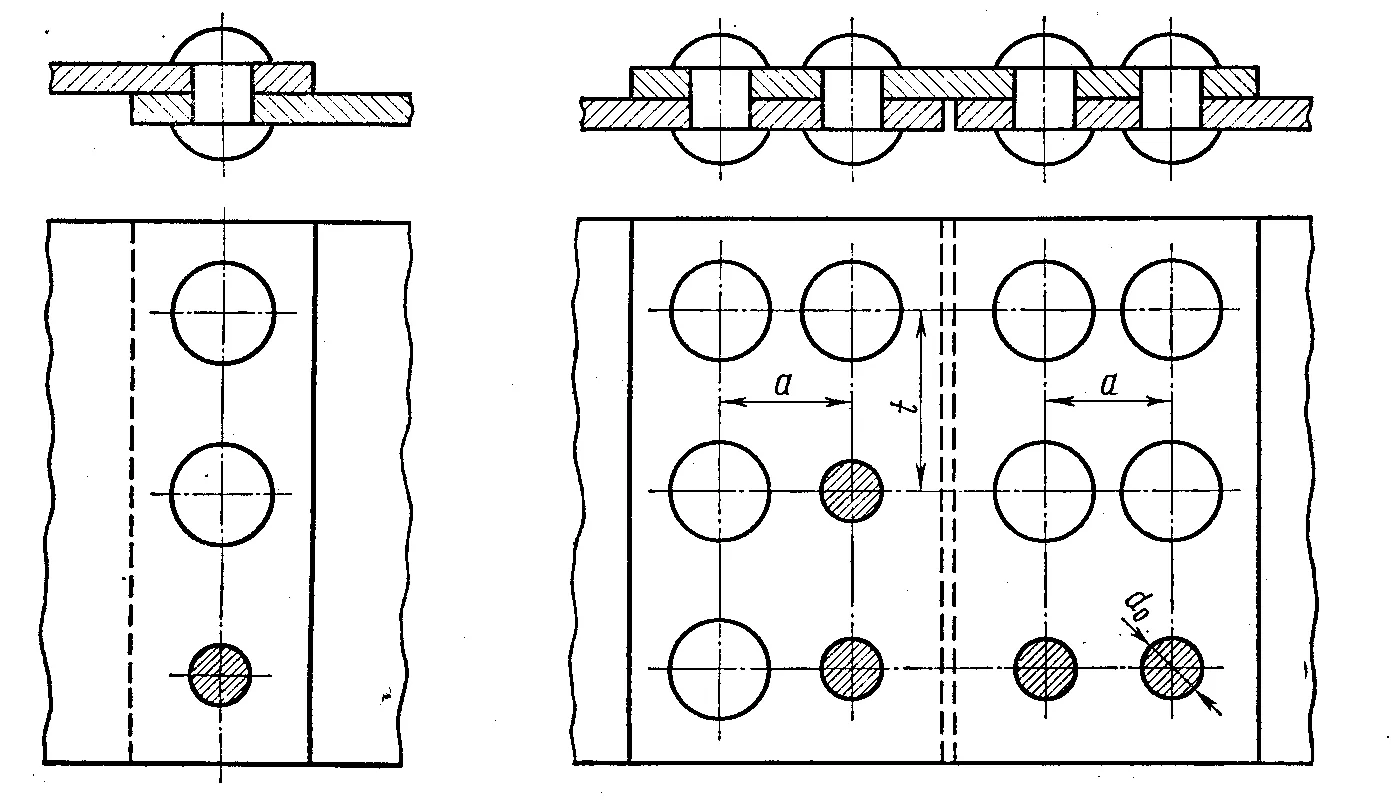

В зависимости от взаимного расположения склепываемых деталей различают заклепочные швы внахлестку (рис. 1.3) и встык, с одной (рис. 1.4) или с двумя (рис. 1.5) накладками.

В зависимости от числа рядов заклепок швы бывают однорядные (см. рис. 1.3) и многорядные (см. рис. 1.4 н 1.5). Для швов встык число рядов учитывается по одну сторону стыка.

В зависимости от расположения заклепок в рядах различают швы параллельные (см. рис. 1.4) и шахматные (см. рис. 1.5).

В зависимости от числа плоскостей среза одной заклепки швы делят на односрезные (см. рис. 1.3 и рис. 1.4) и двухсрезные (см. рис. 1.5).

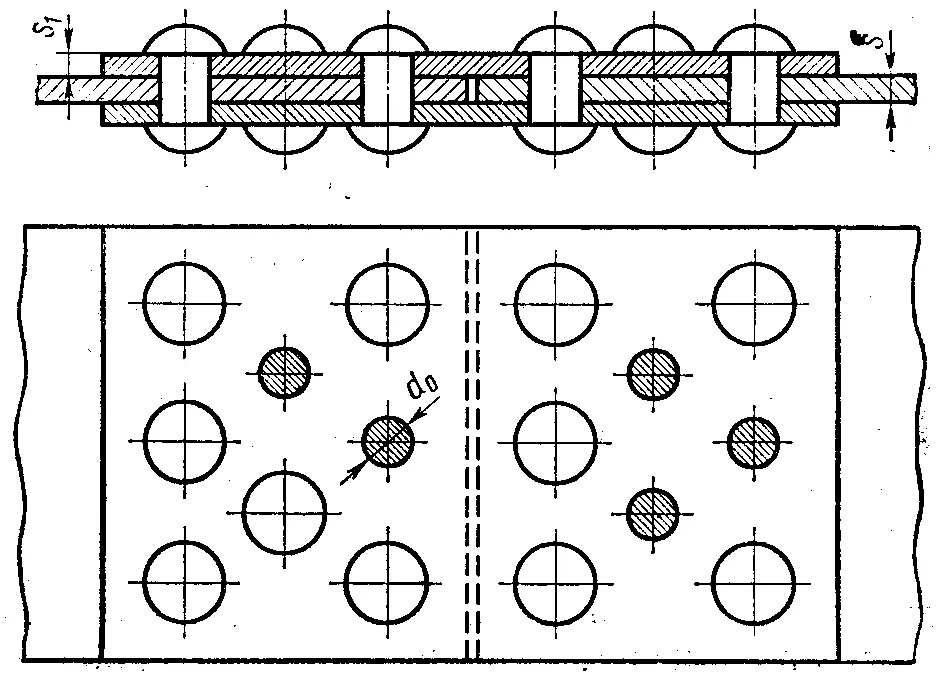

Рис. 1.5. Многорядный двухсрезный шахматный

заклепочный шов с двумя накладками

1.5. Краткие сведения о материалах заклепочных соединений

Основными материалами склепываемых деталей являются мало-углеродистые стали Ст.0, Ст.2, Ст.3, цветные металлы и их сплавы.

К материалу заклепки предъявляются требования:

1. Высокая пластичность для облегчения процесса клепки.

2. Одинаковый коэффициент температурного расширения с материалом деталей во избежание дополнительных температурных напряжений в соединении при колебаниях температуры.

3. Однородность с материалом склепываемых деталей для предотвращения появления гальванических токов, сильно разрушающих соединения. Для стальных деталей применяются только стальные заклепки. Для дюралюминиевых деталей применяются алюминиевые заклепки, а для медных деталей — медные.

Заклепки изготовляют на высадочных автоматах из прутков малоуглеродистых сталей Ст.2, Ст.3, 10кп, 20кп, из сплавов цветных металлов Л62, МЗ, АД1 и др.

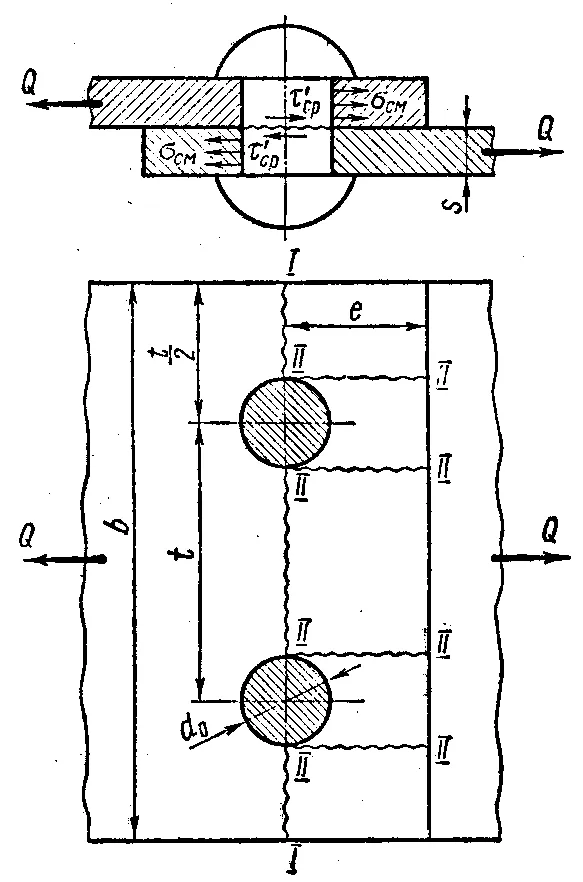

Рис. 1.6. К расчету однорядного односрезного заклепочного шва

На практике при расчете прочных заклепочных швов пользуются следующими соотношениями, полученными совместным решением уравнений при условии равнопрочности всех элементов шва:

1. Диаметр отверстий под заклепки для швов внахлестку (см. рис. 1.6) или с одной накладкой (см. рис. 1.4)

d0≈2s (1.5)

2. Шаг заклепочного шва (см. рис. 1.6.)

t=(36)d0 (1.6)

3. Расстояние от края детали до оси заклепки (см. рис. 1.6)

при продавленных отверстиях

е=2d0 (1.7)

при сверленых отверстиях

е=1,65d0 (1.8)

4. Расстояние между рядами заклепок (см. рис. 1.4)

а≥0,6t, (1.9)

5. Толщина накладок (см. рис. 1.5)

s1=0,8s (1.10)

Необходимое число заклепок z определяют расчетом из условий прочности па смятие и срез по формулам (1.1) и (1.2).

Контрольные вопросы

1. Изложите последовательность образования заклепочного шва.

2. Дайте классификацию заклепочных швов но назначению и конструктивным признакам.

3. Из каких соображений устанавливают соотношения размеров элементов заклепочного шва?

Рис. 1.8. Пример соединения полосы с проушиной
