Качественная водосточная система не только обеспечивает эффективную работу кровли, но также защищает стены и фундамент строения. Даже самостоятельно смонтированные водостоки могут быть так же качественными и надежными, как и установленные специалистами.

Содержание:

Необходимые материалы и инструменты

Водосток своими руками: фото, схемы, чертежи, видео

Перед началом работ, необходимо иметь необходимый набор инструментов и приспособлений:

  • шуруповёрт;
  • небольшую углошлифовальную машинку «болгарку» с отрезным кругом по металлу;
  • пистолет для герметика;
  • ножовка по металлу;
  • молоток;
  • рулетку;
  • уровень;
  • набор ножниц по металлу;
  • капроновую нить;
  • кровельный герметик;
  • кровельные саморезы подходящего цвета;
  • карандаш или маркер.
Водосток своими руками: фото, схемы, чертежи, видео

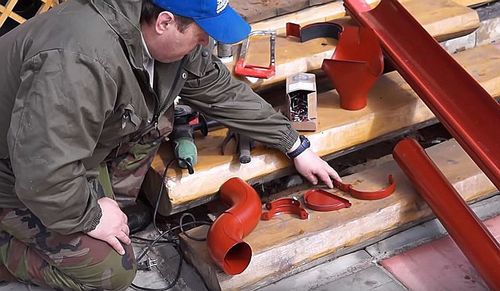

Комплектующие для монтажа водостока включают в себя:

  • водосточные жёлоба;
  • комплект труб и колен (исходя из высоты здания);
  • короткие карнизные крюки;
  • водосточные воронки;
  • заглушки и хомут соединения жёлоба с ребристой прокладкой;
  • крепёжные элементы для монтажа водосточных труб к стене здания.

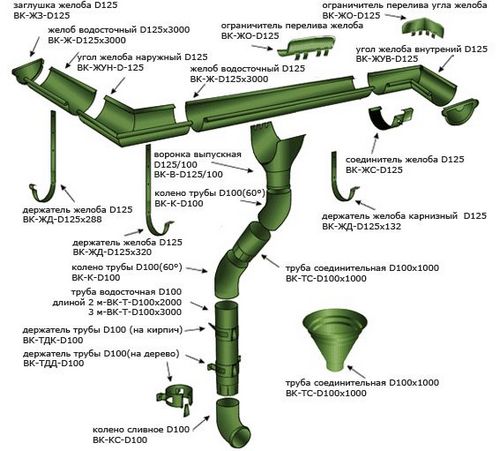

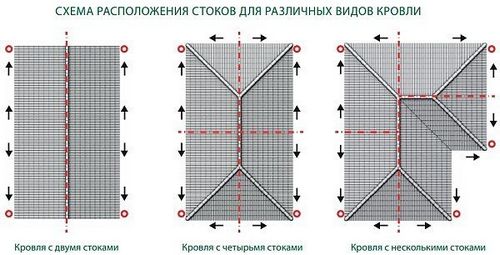

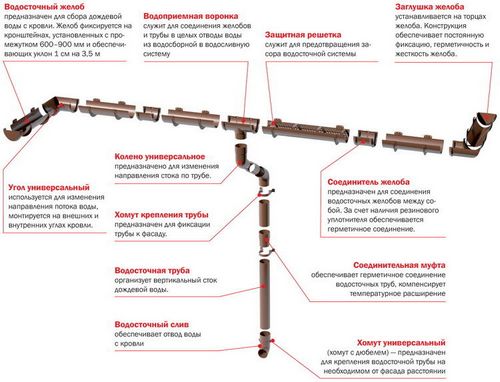

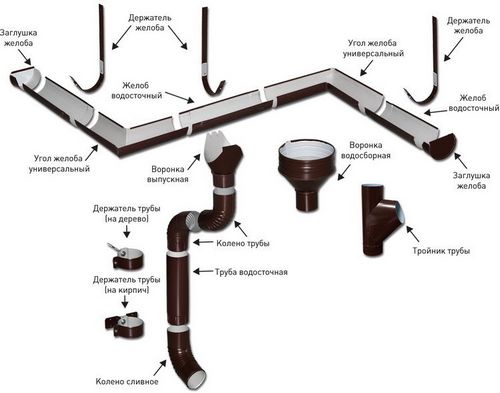

Чертежи и схемы водостока

Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео

Пошаговая инструкция по монтажу водосточной системы

Установка водосточной системы может выполняться во время или после монтажа кровли и устройства деревянной подшивки карниза здания.

Водосток своими руками: фото, схемы, чертежи, видео

1. Приступая к самостоятельному монтажу металлического водостока для крыши, необходимо предварительно составить небольшой чертёж, благодаря которому, можно закупить требуемое количество материалов и определиться со схемой расположения элементов будущей конструкции.

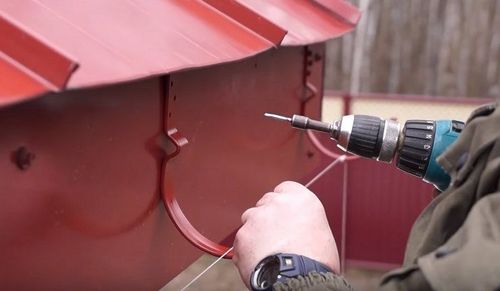

2. Ознакомившись с теорией и фото, как самостоятельно сделать водосток, можно приступать к практической части предстоящих работ. Предварительно нужно закрепить первый крюк для монтажа жёлоба в начале карнизного свеса кровли. Затем, используя уровень, следует определить желаемый уклон жёлоба (не менее 2 см на 1 метр погонный) и установить самый крайний карнизный крюк.

Водосток своими руками: фото, схемы, чертежи, видео

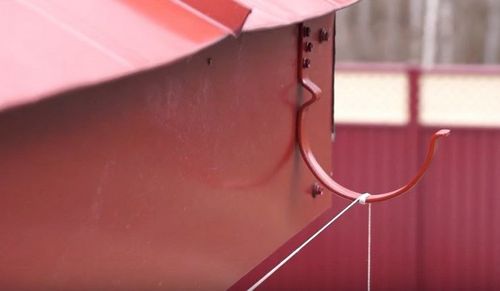

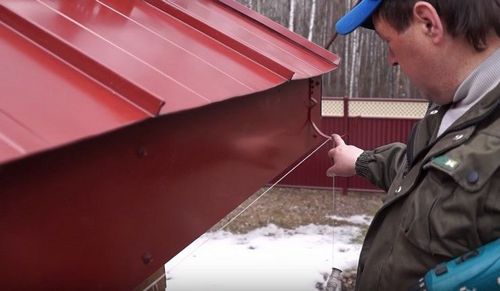

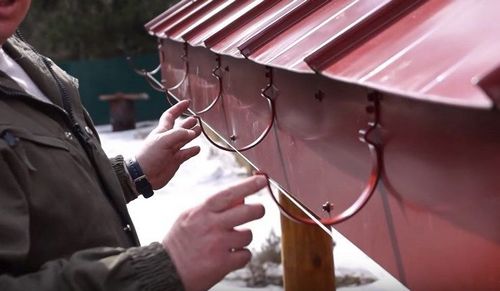

Натянутая между этими крюками капроновая нить обозначит линию установки остальных крюков, которые должны крепиться с шагом не более 600 мм. При этом, в месте стыковки жёлобов расстояние до монтируемых крюков должно быть не более 150 мм.

Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео

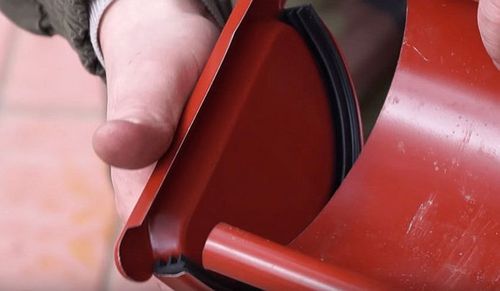

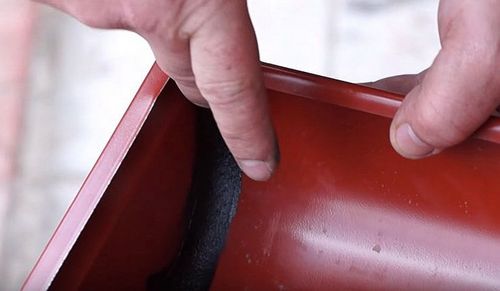

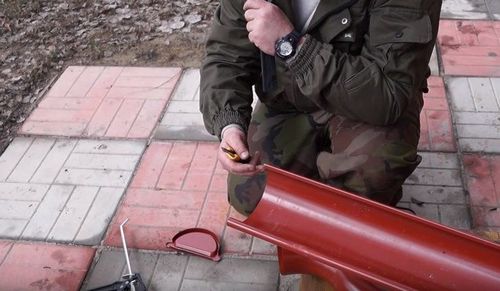

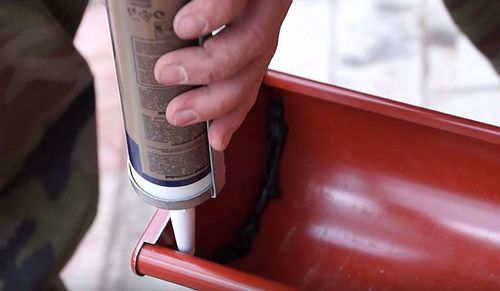

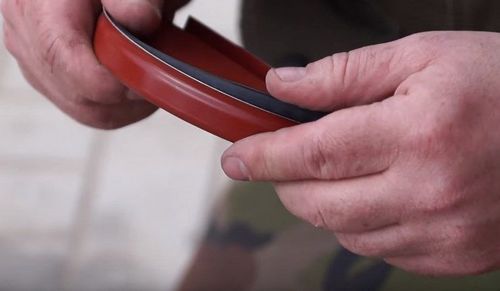

3. На края жёлоба крепятся заглушки с резиновыми прокладками. При этом, все места соединений тщательно промазываются кровельным герметиком.

Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео

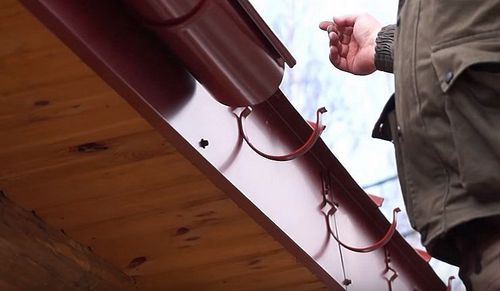

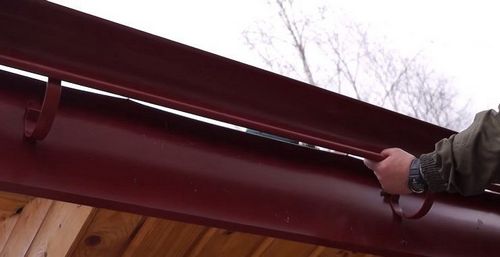

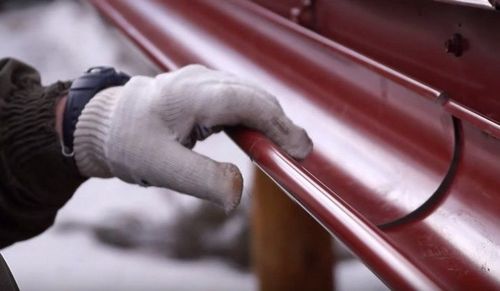

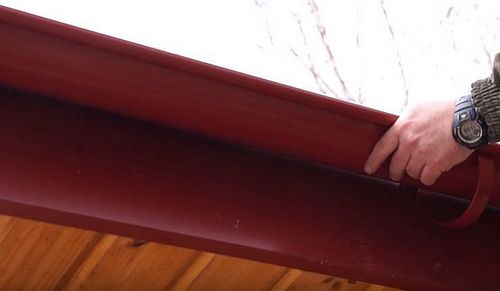

4. После установки всех крюков, на них монтируются составные элементы жёлоба для сбора воды.

Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео

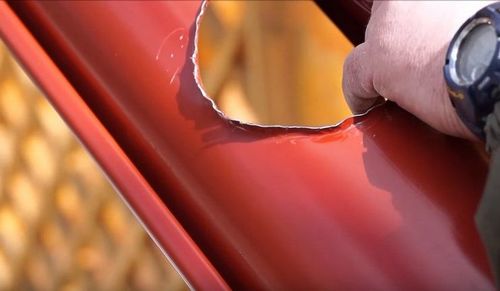

5. Обозначив место установки водосточной воронки в самой нижней точке жёлоба, необходимо вырезать отверстие подходящего диаметра под слив воды, используя ножницы по металлу. При помощи молотка, края жести в вырезанном отверстии загибаются наружу по направлению движения воды.

Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео

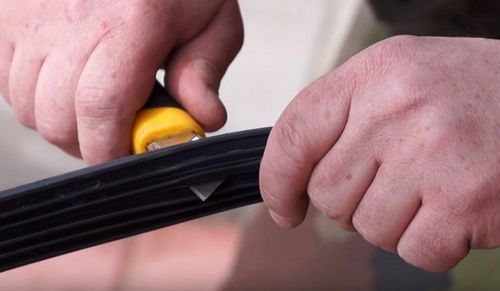

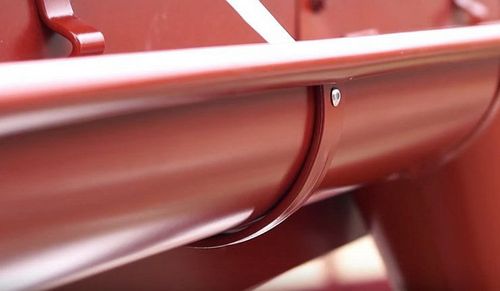

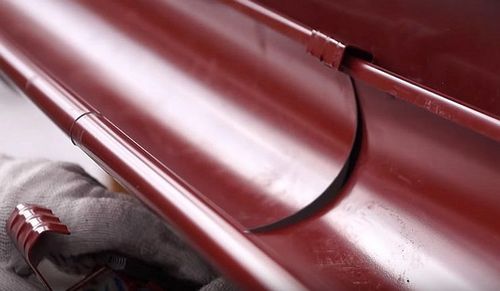

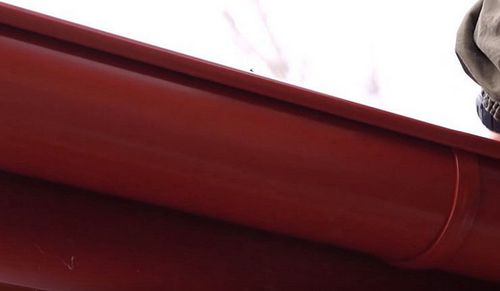

6. Жёлоба соединяются между собой в цельный жёлоб при помощи специальных замков-соединений с резиновыми прокладками изнутри. Во время данного процесса, нужно строго контролировать правильность укладки прокладок из резины. Стыки обрабатываются кровельным герметиком.

Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео

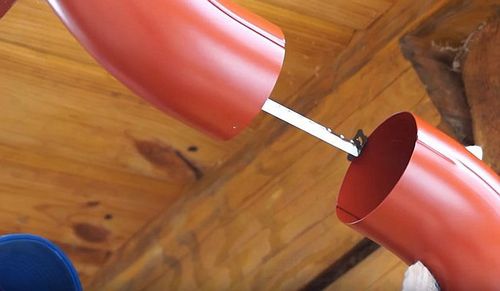

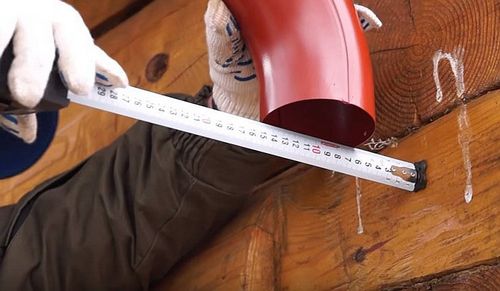

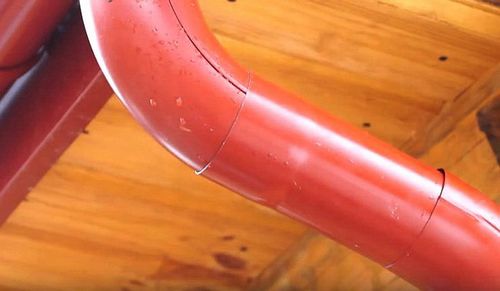

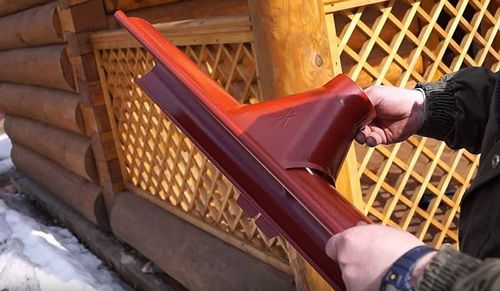

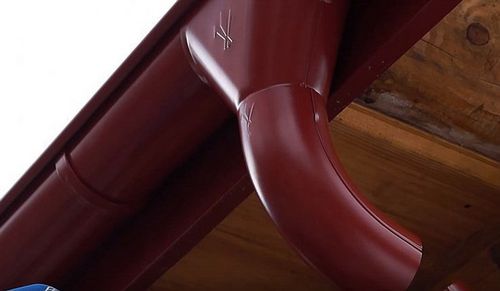

7. На вырезанное отверстие в жёлобе устанавливается водоприёмная воронка, к которой крепятся колена со вставками из отрезков труб, исходя из расстояния до стены здания от края карниза.

Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео

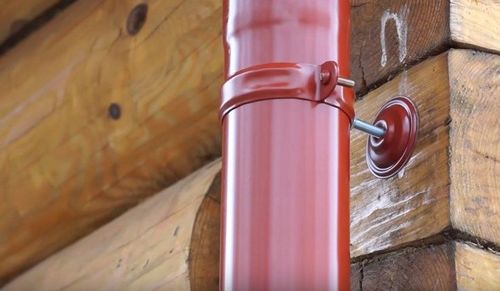

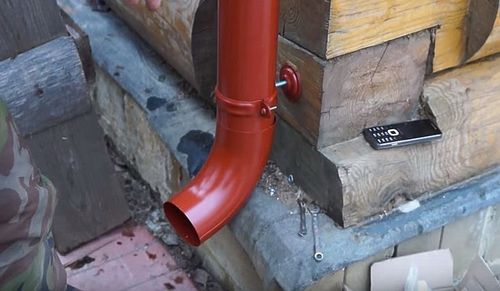

8. Вертикальные трубы крепятся к стене при помощи специальных хомутов саморезами или дюбелями (в зависимости от материала стены). Нижнее колено водостока, прикреплённое к стене, должно быть на высоте около 300 мм над уровнем земли.

Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео

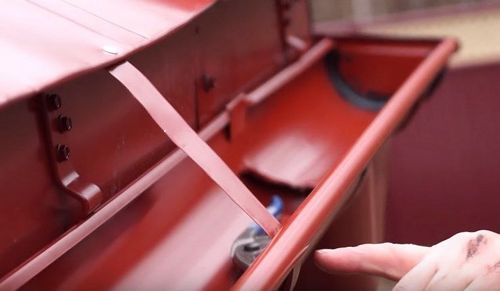

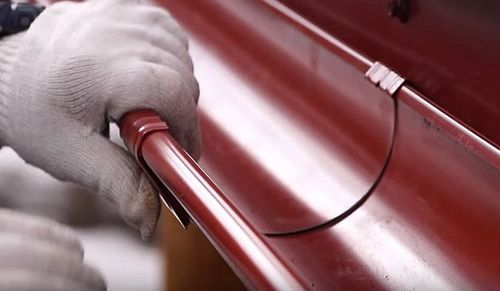

9. Для дополнительной устойчивости жёлобов, особенно в зимних условиях, в местах установки крюков монтируются специальные тяги из кровельной жести, крепящиеся при помощи заклёпок.

Водосток своими руками: фото, схемы, чертежи, видео
Водосток своими руками: фото, схемы, чертежи, видео
