Выбор автоматического выключателя для трехфазного двигателя — особенности и советы по подбору

• Основные цели защиты электромотора
• Методика расчета защитного автомата
• Многообразие современных защитных устройств для электродвигателей
• Особенности защиты электромоторов через автомат на производстве
• Защита трехфазных электродвигателей с помощью магнитного пускателя

Как выбрать автоматический выключатель для трехфазного двигателя? Обеспечить защиту современного электрооборудования с трехфазными двигателями от высоких пусковых токов и коротких замыканий наиболее эффективно можно с помощью автоматического выключателя. Важно тщательно произвести расчет и подбор защитного устройства для автоматического отключения, чтобы оно максимально соответствовало поставленным требованиям.

Подбирая автомат защиты двигателя, рассчитанный на работу в электросетях 380 вольт, нужно учитывать много нюансов. Главное здесь правильно рассчитать величину пускового тока, которая может превышать номинальную токовую характеристику в несколько раз. Только тогда автомат сможет качественно защитить электромотор от перегрузок и токов короткого замыкания. Самыми большими перегрузками на старте обладают силовые агрегаты асинхронного типа с короткозамкнутым ротором. Но именно такие электроустановки и приводы нашли широчайшее применение, как на производстве, так и в быту. Поэтому организация их защиты и питающей проводки является важным и актуальным вопросом.

Основные цели защиты электромотора

Защиту современного электрооборудования, использующего в процессе работы трехфазный двигатель, от завышенных стартовых токов проще всего организовать через автомат, который ограничивает через определенное время или полностью прекращает подачу энергии на устройство при превышении номинального значения токовой величины. Но большинство автоматических выключателей, рассчитанных на подключение трехфазного двигателя бытового применения, не обладают точной подстройкой. Поэтому выбрать автомат для защиты от сверхтоков при коротком замыкании несколько сложнее.

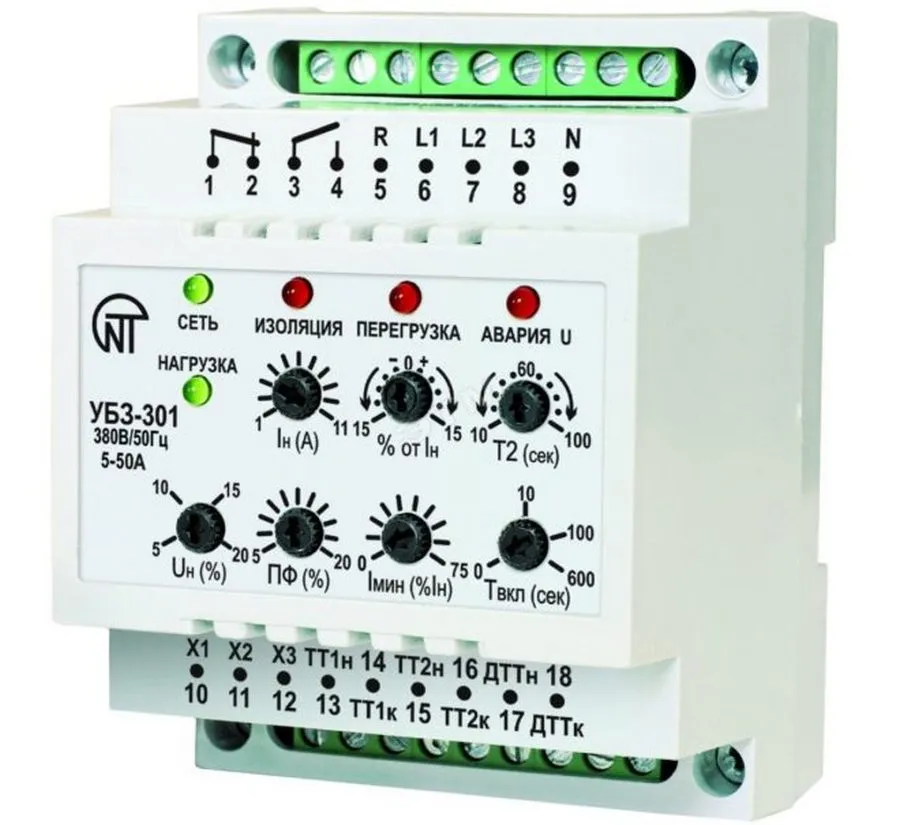

Устройство современного защитного автомата для трехфазных электромоторов предполагает наличие единого корпуса из диэлектрика, в котором находятся пускатели, исполняющие коммутационную роль при включении оборудования. Как правило, он предназначен для решения следующих первоочередных задач (одной или в комплексе):

• защиты мотора от повышенных токов, возникающих в питающей электроцепи ;
• исключения вероятности выхода из строя оборудования при фазном дисбалансе или обрыве фазного провода;
• создания выдержки времени, необходимой для охлаждения принудительно остановленного перегретого двигателя;
• отключения электроустановки при прекращении подачи нагрузки на вал двигателя;
• защиты устройства от длительных перегрузок;
• защиты силового агрегата от чрезмерного повышения температуры (такая функция обычно организовывается с помощью одного или нескольких термодатчиков, установленных на корпус и рабочие части двигателя);
• аварийного оповещения через автомат и индикации функциональных режимов.

Делая подбор автомата защиты, также важно обращать внимание на его совместимость с конкретно взятыми механизмами управления и контроля.

Методика расчета защитного автомата

В ответ на вопрос, как подобрать автомат для электромотора еще совсем недавно специалисты могли порекомендовать способ с использованием регулятора температуры, установленного внутри пускателя и соединенного с контактором последовательно. Такая схема организовывается следующим образом. При длительном пропускании повышенных токов через реле происходит нагревание установленного внутри него биметаллического элемента (обычно в виде пластины), который деформируется и размыкает электроцепь на контакторах. При кратковременном скачке нагрузки (например, во время включения электромотора) пластинка не успевает должным образом нагреться и защита не срабатывает. Но такая методика малоэффективна, если ставить перед собой цель защиты оборудования от фазового дисбаланса и скачков напряжения в электросети. Поэтому сейчас рекомендуется пользоваться более современными устройствами с более точной конфигурацией.

Правильно выполнить расчет автомата очень важно. Для подбора автоматического выключателя используется специальная методика. Для этого нужно определить временную токовую характеристику. Она не имеет прямой зависимости от номинала защитного автомата автоматического отключения. Если подобрать устройство неверно, то большая вероятность того, что при включении электроустановки оно будет постоянно срабатывать и отсекать подачу энергии от источника питания или не сработает в аварийной ситуации, что повлечет за собой порчу оборудования и создаст опасную ситуацию для здоровья человека. Поэтому необходимо учитывать величину пускового тока, которая может превышать паспортное номинальное значение в семь раз (это максимально допустимый порог).

Рассчитать автомат сейчас можно через специальный онлайн калькулятор или же сделать это самостоятельно по формуле. При самостоятельном расчете используется так называемый коэффициент надежности (Кн), который составляет 1,4 для силовых агрегатов с номинальным током до сотни ампер и 1,25 для устройств, превышающих данное значение. Величина тока срабатывания (отсекания) вычисляется следующим образом:

Іотс≥Kн*Іпуск

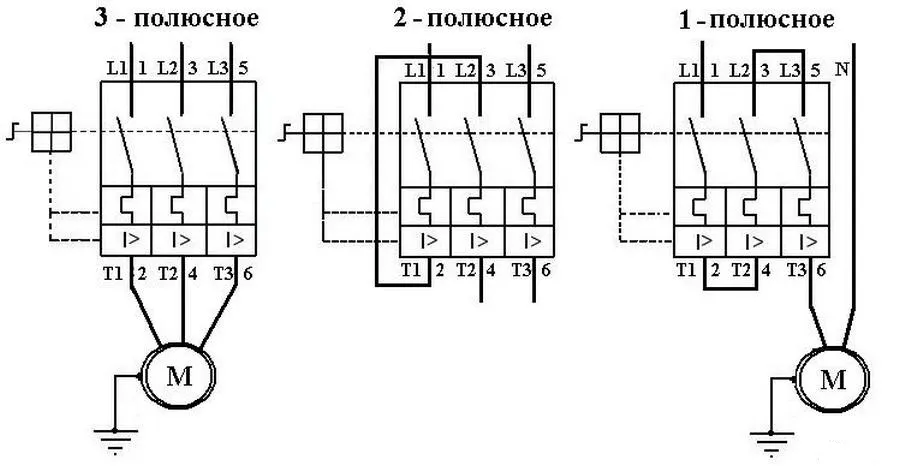

Устройство защиты должно максимально соответствовать полученному значению. Следующая важная величина, позволяющая правильно выбрать однополюсной или многополюсной автоматический выключатель, – коэффициент температуры (Kт). Он равен 0,85 и умножается на номинальную токовую характеристику необходимого устройства защиты.

Многообразие современных защитных устройств для электродвигателей

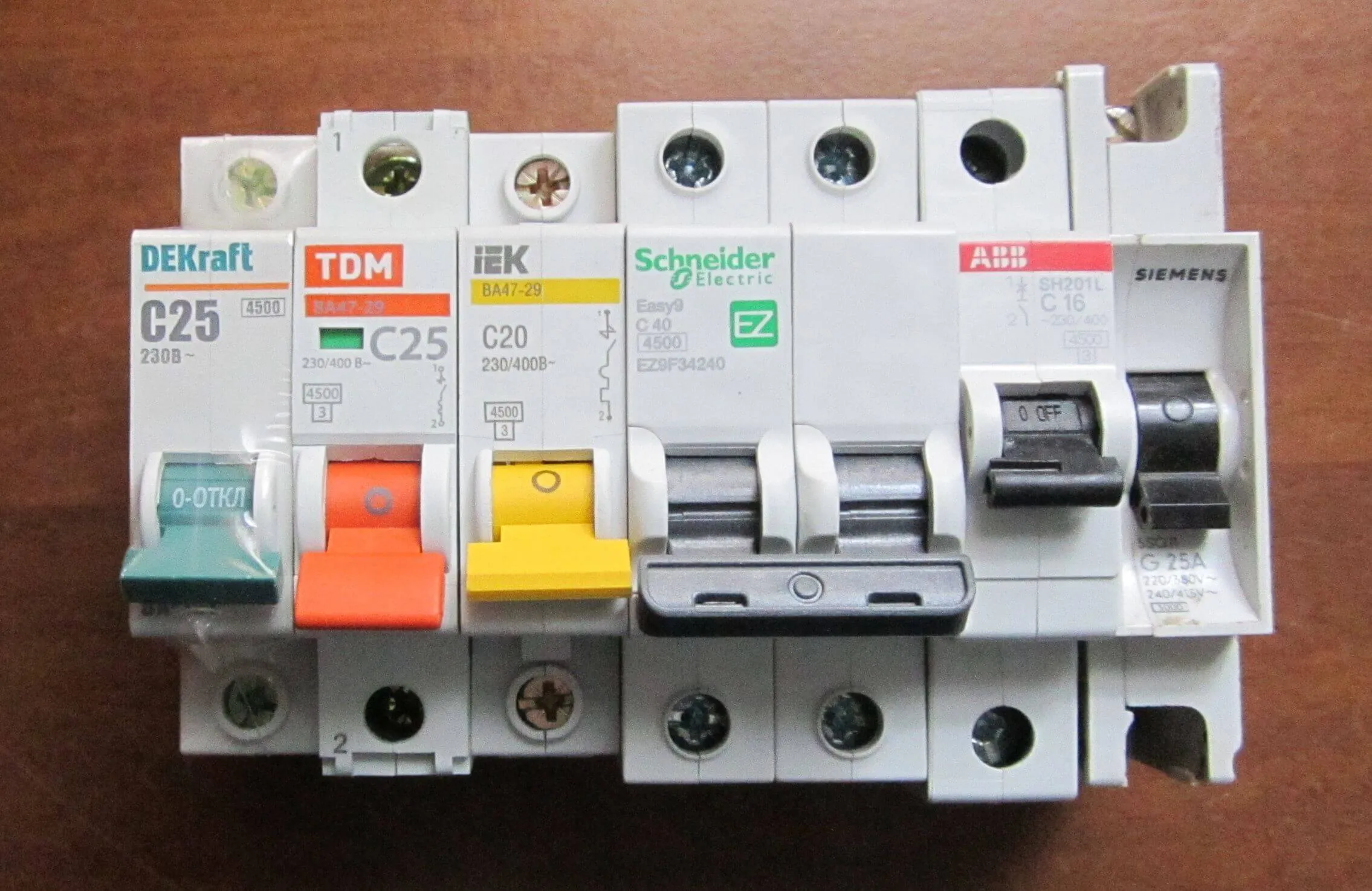

Сейчас повышенным спросом пользуются автоматы модульного типа, отличающихся универсальностью и высокой эффективностью для решения большинства поставленных задач, которые рассматривались нами выше. Также они преимущественно имеют возможность точной регулировки необходимых характеристик. Разновидностей таких мотор-автоматов от разных производителей на современном электротехническом рынке предлагается великое множество. Разные модели могут отличаться внешним видом, способом управления и рабочими параметрами.

Чтобы выбрать оптимальный вариант, нужно знать номинальную и пусковую величину вашей электроустановки. Также важно сразу определиться с набором необходимых функций, которые будут возлагаться на установленный в конкретно взятом случае автоматический выключатель. Естественно, немаловажным критерием выбора автомата для многих является его стоимость, которая зачастую зависит не только от именитости бренда, но также от функционала самого устройства защиты и мощности защищаемого им силового агрегата.

Особенности защиты электромоторов через автомат на производстве

В современной промышленности часто используются силовые агрегаты трехфазного типа мощностью более 100 киловатт, при этом напряжение в электросети предприятия может колебаться и даже опускаться ниже минимального предела, когда оборудование не отключается, а начинает работать с меньшей скоростью и эффективностью. При восстановлении нормального режима подачи напряжения электромотор снова начинает разгоняться до нормальных рабочих оборотов, когда срабатывает так называемый режим перезагрузки (самозапуск). Данная особенность может вызвать срабатывание автоматического выключателя тогда, когда делать этого не нужно.

Особенно велика вероятность возникновения такой ситуации там, где предполагается длительный режим работы оборудования, сопровождаемый естественным нагреванием (но не перегреванием) биметаллического релейного элемента защиты. В таких случаях температура может резко подскочить и терморасцепитель сработает раньше времени. Для предотвращения самозапуска высокомощных промышленных электрических двигателей применяются специальные реле защиты, предполагающие включение в общую электросеть трансформаторов тока, к вторичным обмоткам которых они собственно и подключаются. Правильно рассчитать такую систему достаточно сложно и данную задачу желательно поручить квалифицированным специалистам-энергетикам, имеющим необходимые знания и опыт.

Защита трехфазных электродвигателей с помощью магнитного пускателя

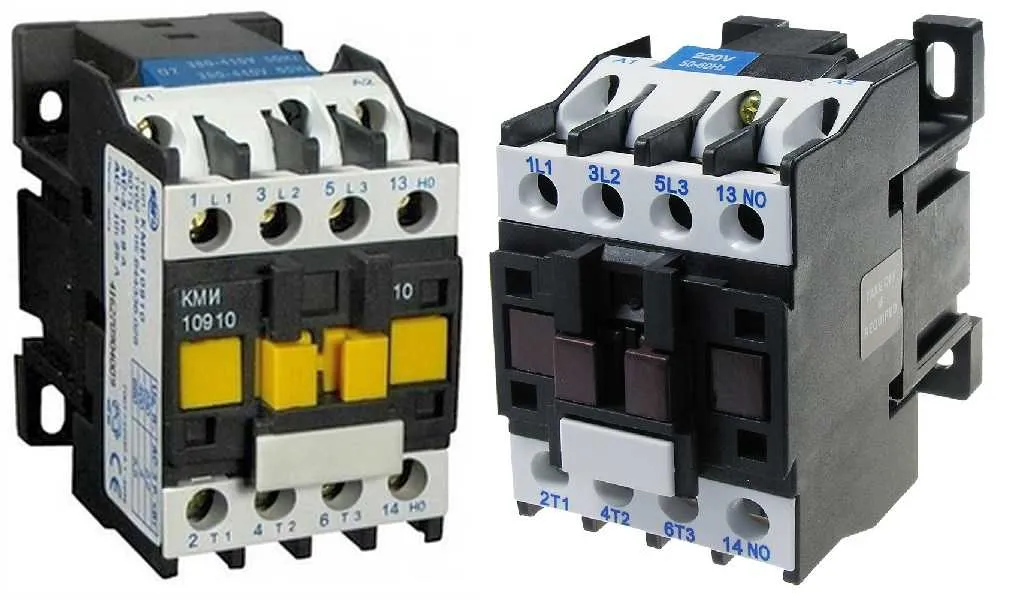

Современный магнитный пускатель представляет собой часто применяемый на производстве и в быту электромеханический прибор, дающий возможность запускать и завершать функционирование электромотора. Кроме того, подключение двигателя трехфазного через кнопочный пускатель в случае необходимости позволяет обеспечить возможность реверсивного хода, а также защитить оборудования и обслуживающий персонал электроустановки. С пускателем можно подключать потребителей широкого диапазона мощностей. Для правильного монтажа такого аппарата понадобится схема включения. Используя рассмотренные далее способы установки пускателя для трехфазных двигателей, вы сможете лучше разобраться в работе данного устройства и без труда самостоятельно подключить его.

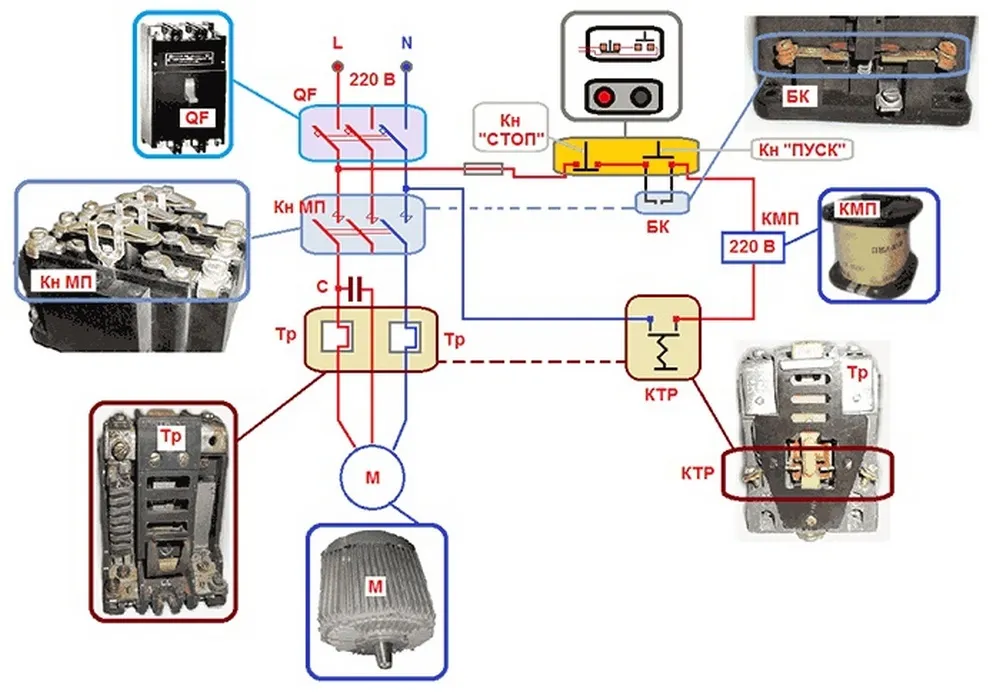

Подсоединяя трехфазный силовой агрегат через магнитный пускатель, следует обратить внимание на токовую защиту. В данном устройстве она реализуется с помощью токопроводящей биметаллической пластины, которая при нагревании деформируется, соединяя или разъединяя управляющие контакты. В цепи управления, как правило, используется две пары внешних контактов – размыкающие и замыкающие. Непосредственное подключение двигателя к электросети с тремя фазами осуществляется через основные контакты пускателя.

Две питающие катушку фазы проходят через биметаллические пластины, а второй катушечный конец раздваивается, присоединяясь к нормально разомкнутым контактам на корпусе пускателя и кнопке запуска. Далее цепь снова соединяется и направляется к кнопке отключения. Затем следует подключение к фазе или нулю в зависимости от разновидности катушки. При необходимости пуска электромотора в разных направлениях в цепь управления вводится второй пускатель со своими кнопочными элементами управления, но с обратным фазированием. Порядок подключения фаз можно установить практическим путем. Сначала трехфазный электродвигатель подключается через один блок управления, затем останавливается и запускается через второй. Если направление вращения не поменялось, то нужно на пускателе любые две фазы поменять местами.

В изготовленном из диэлектрического материала корпусе пускателя находится электрическая катушка с сердечником, которая может подсоединяться как к трехфазной электросети 380B, так и к однофазному току 220B. Величина номинального напряжения должна быть указана на самой катушке. Обычно она крепится так, чтобы эту надпись было видно без необходимости разбирать все устройство. Вместе обмотка с сердечником создают электромагнит достаточной мощности, чтобы существенно ускорить момент размыкания коммутирующего аппарата, а это в свою очередь позволяет подключать к электроцепи токи значительной величины.

При недостаточной скорости размыкания больших токов может появиться электрическая дуга, увеличивающая время разъединения цепи и приводящая к короткому замыканию. В результате контакты плавятся и выгорают, а иногда даже слипаются и привариваются друг к другу. На них увеличивается сопротивление, что негативно влияет на работу оборудования.

Бороться с такими нежелательными явлениями можно разными методами:

• Расширить площадь контакта за счет увеличения его размеров. Сейчас нередко используются спаренные варианты, когда подвижный и неподвижный контакты имеют не одну, а две плоскости соприкосновения;
• Подобрать термостойкий материал и снизить сопротивление в контактах без потери энергии. С этой задачей отлично справляется, например, серебро;
• Использовать принципы дугогасительных устройств. Наиболее простой – вставить изолирующую пластину, разрезающую дугу в момент разрыва контактов;
• Нейтрализовать дугу посредством магнитного поля. К контакту подсоединяется катушка с ферромагнитным сердечником, к которому крепится пара пластин из аналогичного материала. Сами пластины установлены рядом с контактами. При размыкании контактов по катушке пропускается ток и образует в сердечнике электромагнитное поле, передающееся на пластины и разрывающее дугу между ними. Иногда вместо пластин используют решетки такого же принципа действия. Кроме того, эти элементы играют роль своеобразного огнетушителя, отводящего тепло от дуги, состоящей из раскаленного ионизированного газа.

Защитить схему с магнитным пускателем и подключенное к электросети оборудование также можно методом шунтирования контактов. Во время размыкания электроцепи с подключенной индуктивностью (катушкой, электромотором, трансформатором) моментального прекращения подачи тока не происходит, поэтому может появиться дуга. Чтобы от нее защититься, нужно ток направить в другое русло с помощью конденсатора или резистора. Конденсаторная емкость должна соответствовать индуктивности нагрузки – при недостаточной емкости начинается искрение, а превышение нужного объема повлечет за собой выпрямление тока, не лучшим образом сказывающееся на работе электрических приборов. Неправильно подобранное сопротивление резистора может привести к потере энергии и повышении вероятности поражения электрическим током, например, при работе в условиях повышенной влажности.

Активация контактора магнитного пускателя происходит под воздействием управляющего импульса, возникающего после подачи напряжения на катушку управления при нажатии кнопки «Пуск». Контактор удерживается во включенном положении по принципу самостоятельного подхватывания, когда к пусковой кнопке параллельно присоединяется дополнительный контакт и обеспечивает подачу напряжения на катушку. При такой схеме подключения нет необходимости постоянно удерживать кнопку «Пуск» в нажатом состоянии. Отключается пускатель только после разъединения электроцепи катушки управления, для чего используется кнопка «Стоп», оснащенная размыкающим контактом. Обычно маркируется красным цветом. Оба эти элемента управления объединены в так называемый кнопочный пост, где у каждой кнопки есть две пары контактов – нормально разомкнутые и нормально замкнутые.

Какой нужен автомат на 15 квт?

Для выбора нужного автомата для 15 кВт необходимо учитывать несколько факторов, таких как тип нагрузки и ее характеристики, напряжение и фазность системы, а также необходимые дополнительные функции, которые могут понадобиться.

Обычно для защиты 15 кВт нагрузки используется автоматический выключатель, который соответствует номинальному току и напряжению системы, к которой он подключается. Для трехфазных систем используются трехполюсные автоматы, а для однофазных систем — однополюсные или двухполюсные автоматы.

Дополнительные функции, которые могут быть нужны при выборе автомата для 15 кВт нагрузки, могут включать защиту от короткого замыкания, перегрузки, токовых утечек и других неполадок в системе. Также может потребоваться выбрать автомат, который поддерживает возможность дистанционного управления и мониторинга.

При выборе автомата для конкретного проекта всегда рекомендуется обратиться к профессиональным электрикам или специалистам в этой области, которые могут рассчитать точные требования к автомату на основе специфических характеристик вашей системы и ее нагрузки.
