Практически на всех дачах, лишенных центрального водоснабжения, применяются насосные станции для подачи чистой воды. Популярность таких станций обусловлена их способностью работать автономно: они автоматически включаются, чтобы наполнить систему водоснабжения дома, и поддерживают необходимое давление в системе.

Поэтому, давайте быстро разберемся с принципом работы станций, их видами и вариантами схем подключений, а заодно и распишем инструкцию по простой установке типовой насосной станции.

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

  1. гидроаккумулятор (гидравлический бак с мембраной);
  2. насос;
  3. реле давления;
  4. манометр;

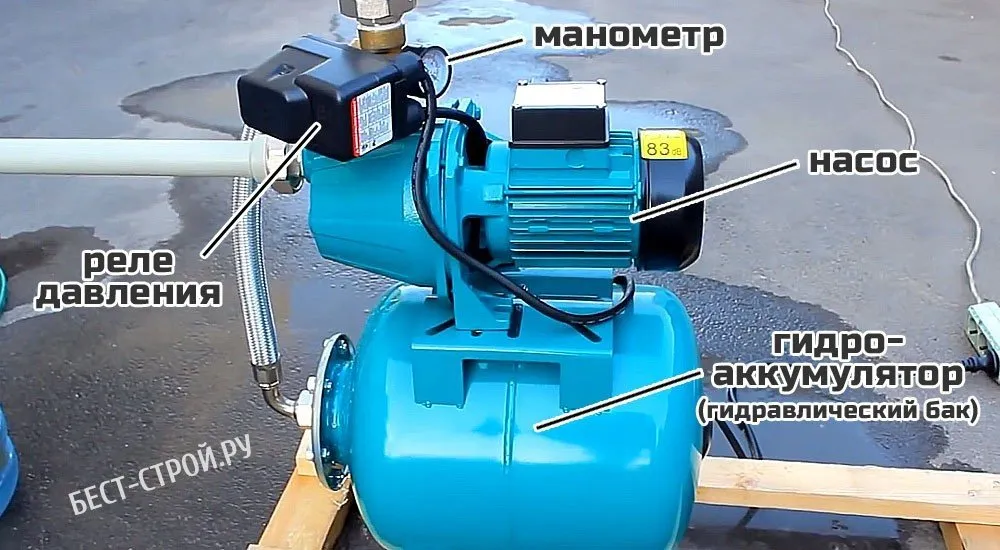

Устройство типовой насосной станции

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор — это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов. Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры.

Важно! Раз в год проверяйте давление в гидроаккумуляторе, и при необходимости подкачивайте обычным автомобильным насосом (ниппель находится под колпачком с торца бака). Давление в гидроаккумуляторе насосной станции должно быть 1,5-2 атмосферы (точнее смотрите в паспорте насосной станции).

Давление в насосной станции должно быть 1,5-2 атмосферы

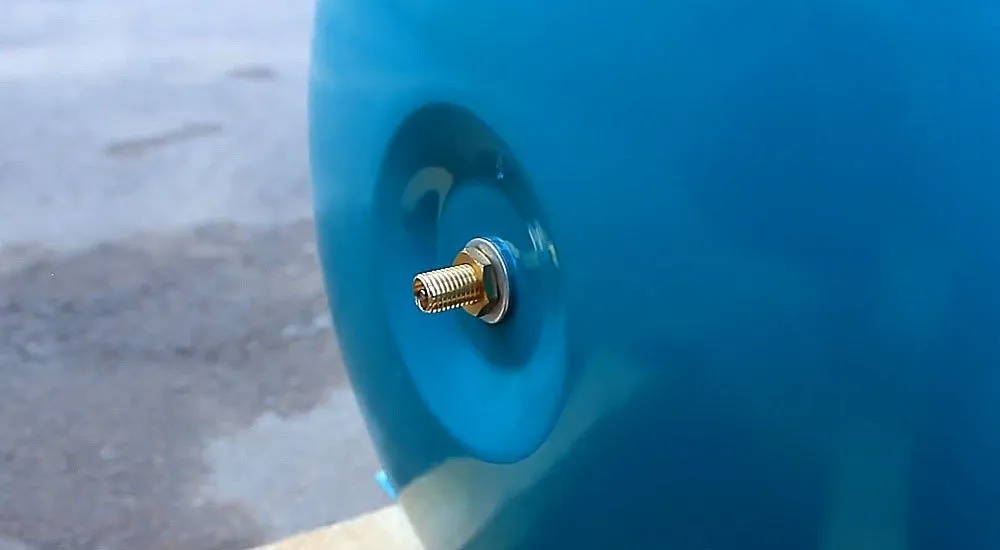

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

  • реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
  • больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Мы рекомендуем приобрести для дачи насосную станцию с гидроаккумулятором объемом 24-50 литров, этого будет достаточно для нормальной работы системы при потреблении воды семьей из 3-5 человек.

Насос станции

Насос обеспечивает основную функцию станции — перекачивает воду из одного места в другое. Но как именно они это делают — важный вопрос. В насосных станциях используют следующие виды насосов:

  • поверхностные насосы:
    • многоступенчатые;
    • самовсасывающие;
    • центробежные.
  • погружные насосы:
    • центробежные;
    • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Важно! Для безопасности и длительного срока службы насосов вы должны знать и контролировать уровень примесей песка и ила в воде на том уровне, с которого вы планируете ее качать. Данные ограничения должны быть отражены в техническом паспорте насоса.

Сравнение разных типов насосов для насосной станции

Тип насоса Глубина всасывания Напор КПД Уровень шума Установка Эксплуатация
Центробежный насос 7-8 м высокий низкий высокий вне дома, удаленно сложно: необходимо заливать воду в систему
Многоступенчатый насос 7-8 м высокий высокий нормальный внутри дома сложно: необходимо заливать воду в систему
Самовсасывающий насос до 9 м (до 45 м при наличии эжектора) нормальный нормальный нормальный внутри дома просто: нет особенностей
Центробежный погружной насос до 40 м нормальный низкий нормальный в воде просто: нет особенностей
Вибрационный погружной насос до 40 м низкий низкий нормальный в воде просто: нет особенностей

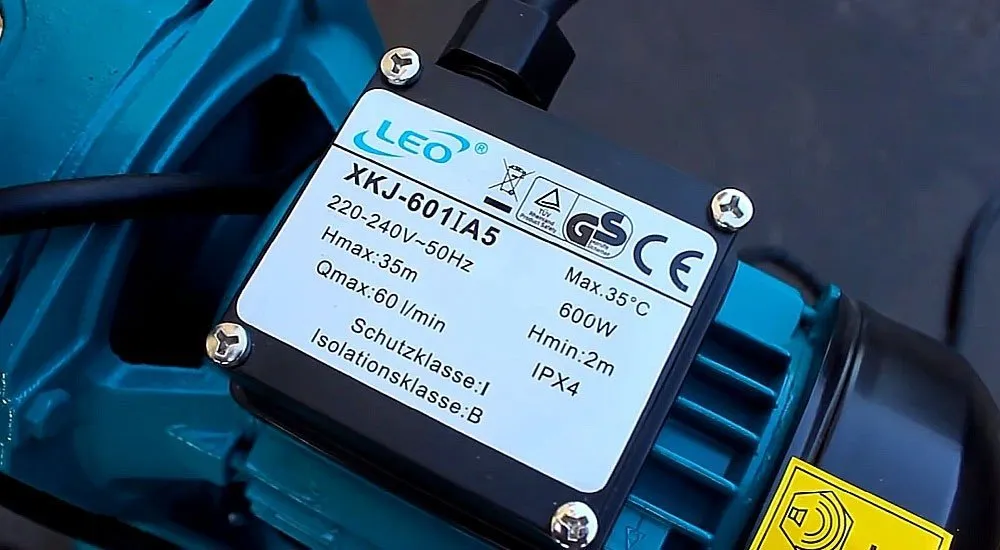

Характеристики насосной станции

Характеристики насосной станции

Наши рекомендации таковы: если у вас скважина или колодец с водой глубокого залегания — выбирайте насосную станцию с погружным насосом, к примеру, всем известным трудягой насосом «Малыш». Такие насосы недорогие и просты в эксплуатации. В противном случае, выбирайте станцию с самовсасывающим насосом — он даст максимум производительности, минимум шума и вашего внимания во время эксплуатации.

Выбор насосной станции для дачи

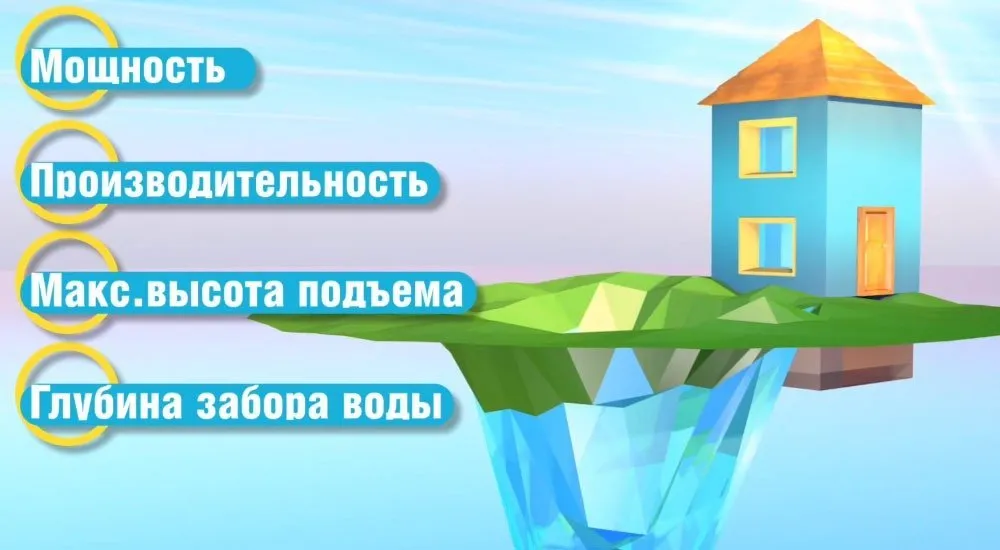

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 — прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

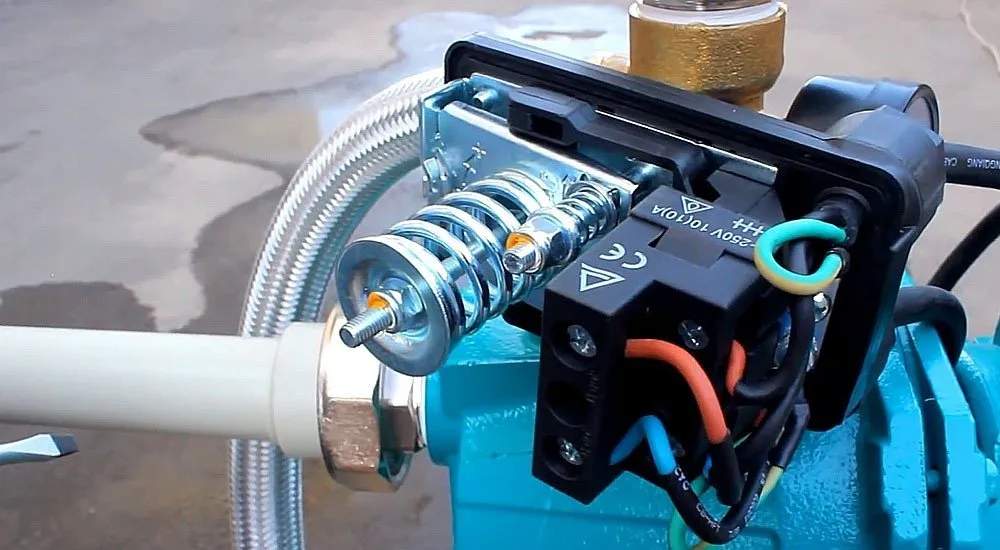

Реле давления насосной станции

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

  1. Большая гайка отвечает за нижнее давление, а маленькая — за верхнее.
  2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра.

Манометр

Манометр — это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

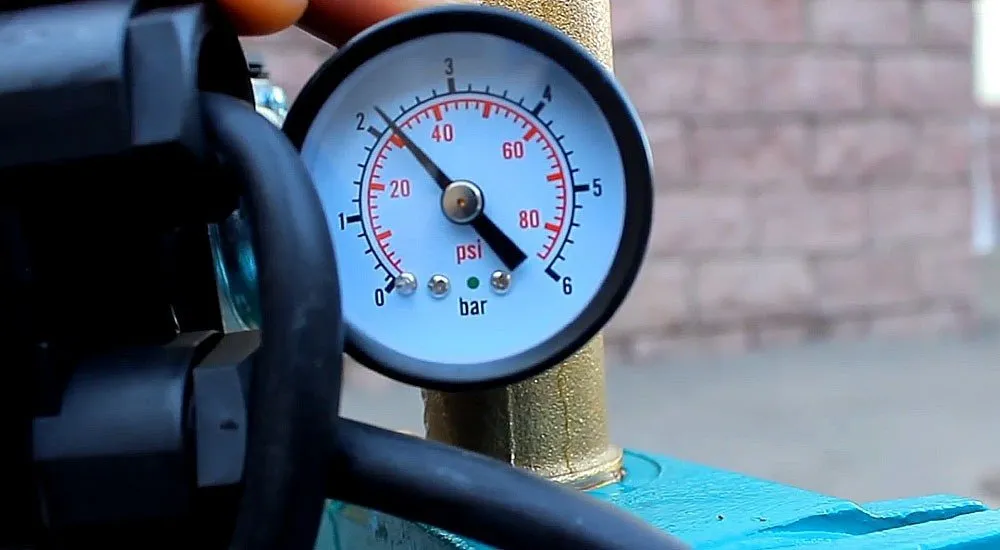

Манометр насосной станции

Манометр насосной станции показывает давление в системе водоснабжения дачи

Выбираем место на даче для установки насосной станции

Важно заранее, еще перед покупкой насосной станции в магазине, определиться с местом ее установки. Размер места и удаленность от дома или источника воды может сыграть важную роль при выборе агрегата. Есть три варианта установки насосной станции:

  • в непосредственной близости от источника воды (скважины или колодца);
  • непосредственно в помещении дачного дома (подходят только нешумные модели станций);
  • в подсобных садовых помещениях на дачном участке.

Внимание! При любом выбранном варианте, если насосная станция будет эксплуатироваться в зимнее время (при отрицательной температуре воздуха и земли), необходимо прокладывать трубы водоснабжающей системы в землю ниже уровня ее промерзания, а в местах выхода из земли и входа в дом — утеплять. Использование насосной станции в зимнее время может происходить только при ее установке в отапливаемом помещении. Если вы не пользуетесь дачей зимой, до наступления заморозков насосная станция должна быть полностью демонтирована, и перенесена в закрытое помещение. Оставшуюся воду, в последнем случае, необходимо обязательно слить из станции.

Установка насосной станции на даче

Подключить на даче насосную станцию своими руками очень просто. Вооружитесь инструкцией по эксплуатации к насосной станции, парой разводных ключей и необходимым набором фитингов и запорной арматуры и следуйте нашей пошаговой инструкции по установке.

  1. Установите насосную станцию на предназначенное для нее место. С помощью болтов закрепите станцию на месте. Чем надежнее будет закреплена станция — тем меньше будет чувствоваться вибрация и слышен шум ее работы. Лучше производить установку на бетонную или кирпичную основу, так как деревянный настил со временем может прогнить. Рекомендуем также использовать резиновые прокладки между ножками станции и полом, чтобы дополнительно снизить вибрацию станции.
  2. Труба (или жесткий шланг), которая будет подавать воду в станцию должна иметь с одной из стороны обратный клапан. Если ваша насосная станция снабжена погружным насосом, тогда обратный клапан необходимо ставить непосредственно перед входным отверстием в станцию. В другом случае — обратный клапан должен располагаться на трубе со стороны источника, т.е. на ее «подводной» части.

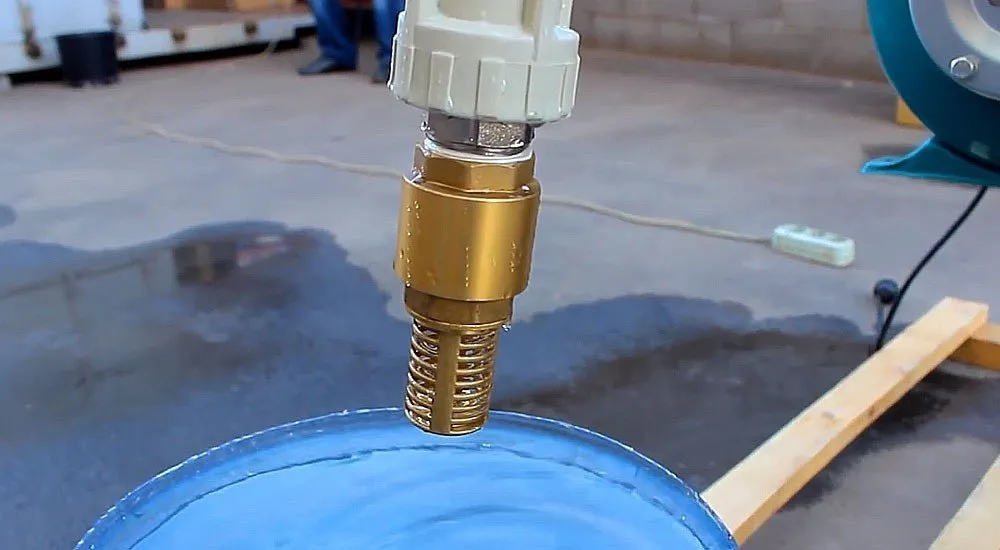

Обратный клапан насосной станции

Установка обратного клапана

  1. Для увеличения срока службы насосной станции — перед входным отверстием также устанавливают фильтр грубой или тонкой очистки, чтобы попадающая вода в станцию была уже отфильтрована.
  2. Подключите вводную трубу с установленными обратным клапаном и фильтром к станции, используя соединительные муфты (в комплект поставки станций обычно не входят).
  3. К выходу из станции (малое отверстие) подсоедините трубу или шланг вашего водопровода. Здесь также можно использовать фильтры грубой и тонкой очистки для улучшения качества потребляемой воды.
  4. Да, насосная станция подключена к системе водоснабжения вашей дачи вашими же руками. Давайте устроим системе тест-драйв! Не убирая далеко гаечные ключи, включайте насосную станцию в электросеть. При необходимости затяните сильнее элементы крепления станции и соединения труб.

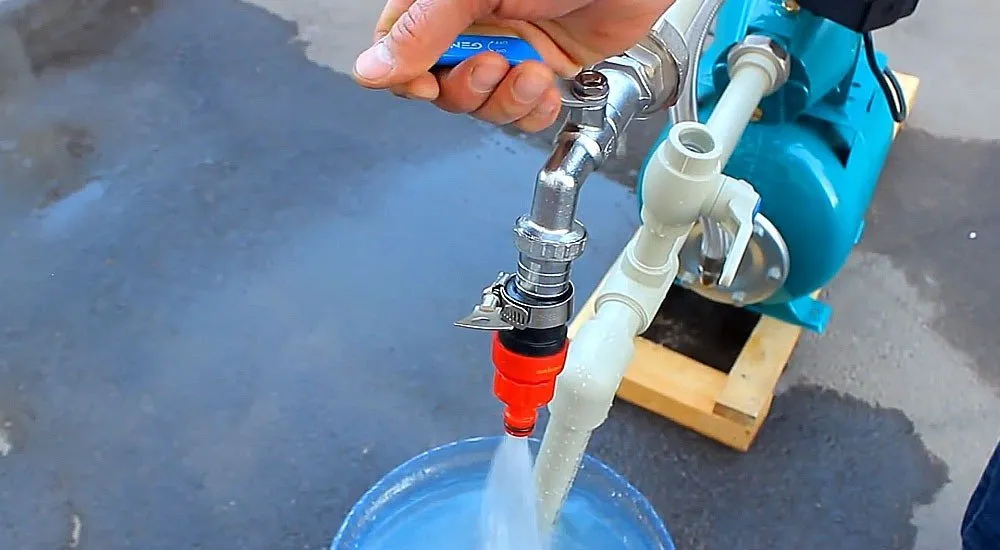

Запуск насосной станции на даче

Успешный запуск насосной станции на даче

Если насосная станция сразу не запускается, то скорее всего в системе много воздуха и мало воды для запуска, а самостоятельно с этим могут справиться только самовсасывающие насосы. В этом случае вам нужно найти сверху насосной станции металлический болт и, открутив его, используя тонкий шланг наполнить систему водой. Возможно вам понадобится повторить эту операцию несколько раз, чтобы насос запустился в штатном режиме.

Видео выбора и установки насосной станции

Теперь вы знаете про насосные станции почти все. Вы узнали какими они бывают, чем отличаются, а самое главное — поняли, станция с какими характеристиками подходит для вашей дачи и как ее установить своими руками! Надеемся, что по вашим трубам уже журчит прохладная и чистая вода.

Смотрите также:

Рейтинг моделей насосных станций для дачи и частного дома

Какое давление должна выдавать насосная станция?


Давление, которое должна выдавать насосная станция, зависит от конкретной системы, которую она обслуживает. В основном, давление, необходимое для вашей системы, определяется конструкцией трубопровода и его длиной, а также требуемым давлением воды в вашем доме или здании.

Однако, для большинства систем, рекомендуемое давление для насосной станции составляет от 2 до 3,5 бар. Но в некоторых случаях, давление может быть ниже или выше этого диапазона, в зависимости от конкретных требований системы.

Чтобы определить, какое давление должна выдавать насосная станция в вашей системе, вам лучше всего обратиться к профессионалам в области сантехники или инженеров, которые смогут рассчитать оптимальное давление и предложить вам наиболее подходящую насосную станцию для вашей системы.
