Греющий пол и плинтус

В пол уложенные трубы с горячей водой, с определенным расчетным интервалом, обеспечивают равномерное обогревание помещений через всю площадь напольного покрытия. Каждый нагревательный контур, длина которого не превышает 100 метров, подключается к коллектору с смесительным узлом. Этот узел регулирует подачу теплоносителя, поддерживая его температуру в пределах +35°…+45°C (с максимумом +55°C), что обеспечивает оптимальное отопление помещений.

  • равномерный прогрев пространства комнат;
  • отопление комфортно для людей, поскольку обогрев идет снизу;
  • низкая температура воды позволяет сэкономить на энергоносителях до 15%;
  • возможен любой уровень автоматизации системы — работа от терморегуляторов, погодных датчиков либо по программе, заложенной в контроллер;
  • системой с контроллером можно управлять на расстоянии — посредством GSM-связи или интернета.

Подобные системы автоматического регулирования внедряются и в коллекторную схему двухэтажного коттеджа. Недостаток теплых полов — высокая стоимость материалов и монтажных работ, которые сложно выполнить самостоятельно.

Греющие плинтусы — подходящий вариант для любого частного дома, не только двухэтажного. Эти отопительные приборы в виде больших плинтусов представляют собой медные либо алюминиевые конвекторы, соединенные по двухтрубной схеме. Они опоясывают помещения по периметру, нагревая воздух со всех сторон. Плинтусное отопление легко монтируется и удовлетворяет любым требованиям к дизайну интерьера.

Варианты отопительных разводок

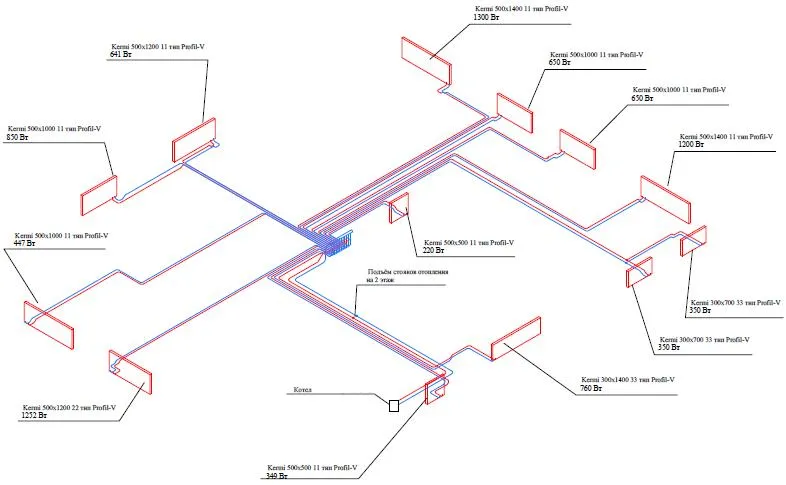

1. Лучевая система

Это трубопровод с вмонтированными коллекторами и дроссельными заслонками возле каждого отвода. К каждой батарее идёт пара трубок, идущих от каждого отвода. Тепло регулируется довольно-таки легко, но при инсталляции возникают осложнения: необходимо прятать в бетонной стяжке пола или под фальшстенами десяток труб.

Коллекторная (лучевая) схема отопления одноэтажного дома:

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Монтаж такой системы выльется в круглую сумму. Зато она самая эффективная в плане экономии тепла.

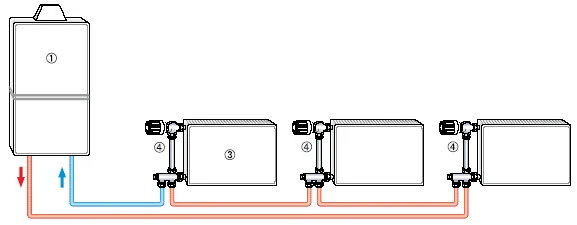

2. Двухтрубная схема отопления

Во всём доме, по периметру или под полом, тянутся два трубопровода – подачи и обратки. Батареи, фанкойлы, конвекторы, — всё это играет роль перемычек и создаёт подобие короткого замыкания. Вода циркулирует от ближней батареи к дальней. Поэтому дроссельные заслонки будут ограничивать проходящую через батареи горячую воду. Для равномерного тепла в каждой комнате необходимо тонко балансировать систему.

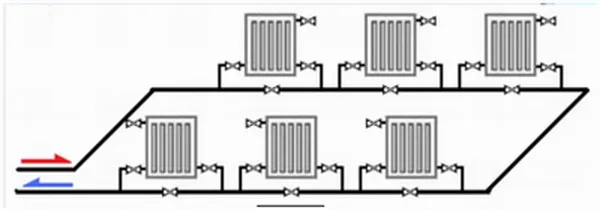

Двухтрубная схема отопления одноэтажного дома:

  • большой расход трубы и материалов;
  • без балансировки происходит замерзание труб и батарей.

3. Однотрубная схема отопления дома

Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.

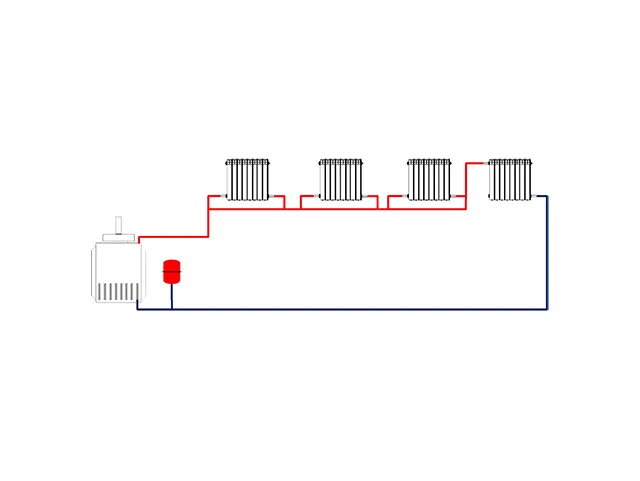

Однотрубная схема отопления одноэтажного дома:

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.

  • тепло практически не теряется;
  • простота и быстрота монтажных работ;
  • экономное использование;
  • при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
  • экономия материалов.

Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».

О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.

К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).

Советы по минимизации затрат на отопление

Помимо модернизации установки автономного отопления можно выполнить ряд действий, результат которых приведет к уменьшению текущих затрат на эксплуатацию и оплату услуг ЖКХ. Учитывая специфическую схему системы отопления в хрущевке монтаж счетчиков учета тепла в квартире нецелесообразен. Это связано с отсутствием центрального стояка, т.е. даже для однокомнатной квартиры придется поставить минимум три счетчика — в ванной, на кухне и жилой комнате.

Общие затраты на монтаж одного устройства могут составить от 25 до 30 тыс. рублей. Выходом из создавшейся ситуации является установка общедомового счетчика. Он будет учитывать количество потребляемой тепловой энергии для всего здания. Благо централизованная схема, свойственная всем типам отопления хрущевки позволяет это сделать. В качестве дополнительной функции может быть предусмотрен режим регулировки подачи теплоносителя в зависимости от температуры на улице.

Для центральной схемы отопления пятиэтажной хрущевки можно установить балансировочный стояк. Он будет выполнять функции равномерного распределения теплоносителя по всем этажам дома. Однако какой проект осуществляется только по согласованию с ЖЭКом, так как относится к разряду изменения принципа подачи горячей воды.

Если в доме установлены старые стальные трубы и радиаторы — рекомендуют проводить периодическую химическую и механическую очистку. Перед этим социалисты должны внимательно изучить схему отопления пятиэтажного дома хрущевки, чтобы составить план работ. Очистку рекомендуется делать с квартир верхних этажей. В результате этого улучшится проходимость теплоносителя по трубам и радиаторам.

Некоторые схемы систем отопления хрущевки и их устройство предусматривали скрытый монтаж радиаторов. Подобный способ установки эффективен только в том случае, если выполнено утепление наружных стен.

В качестве альтернативного вида отопления можно ознакомиться с видеоматериалом по установке электрических ТЭНов в радиаторы.

Автономное отопление хорошо для тех,кто его имеет. Но остальные жильцы оплачивают отопление общих мест пользования и общие стояки проходят в квартирах с автономным отоплением и обогревают их. Поэтому осенние и весенние месяцы они отопление не включают. Кроме всего вся коробка дома обогревается от общего отопления. стоимость отопления у автономного в 10 раз меньше. Происходит воровство тепла,разрешенное сверху.

В течение последних месяцев отопление стоит (при норме-1621,95) 1829,34-ноябрь16г, 2414,69-декабрь16г.,2656,10-январь17г,2895,22-февраль 17г.Почему? Какое-то индивидуальное отопление в доме на Полюстровском пр. дом11? За этот период по несколько дней не было вообще отопления из-за аварий. Пример другого рядом стоящего дома:(норма-1621,95) 634,41-ноябрь16г.,1305,33-декабрь16г.,1224,12-январь 17г.,1207,1-февраль 17г. Правда заключается в том, что добросовестно относятся к людям и пересчитывают все потери, проводят беседы с неплательщиками, подают в суд, снимают деньги с компенсаций неплательщиков, а не раскидывают долги на добросовестных жильцов.

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

  1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
  2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
  3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене «).

Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным. Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

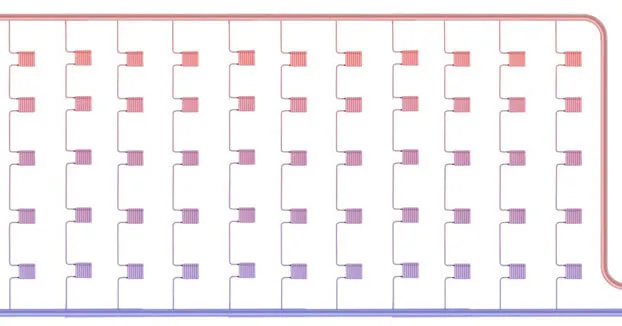

Разводка трубопровода в многоэтажном доме

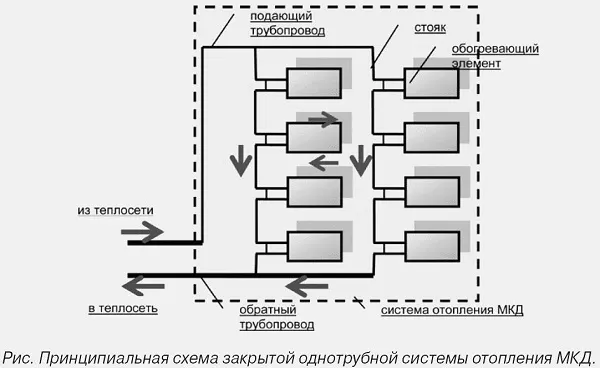

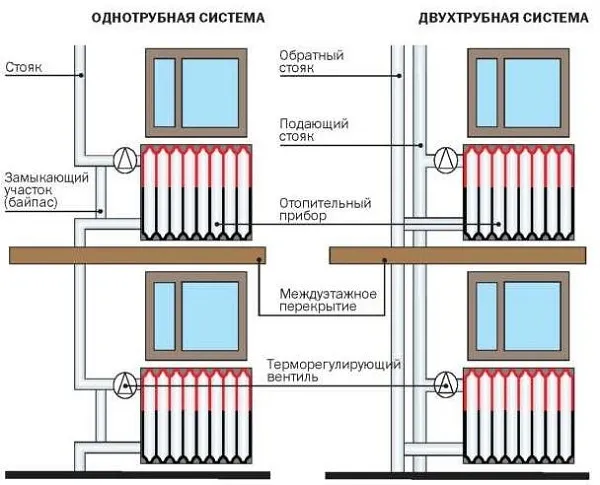

Как правило, в многоэтажных домах используется однотрубная схема разводки с верхним или нижним розливом. Расположение прямой и обратной трубы может варьироваться в зависимости от множества факторов, включая даже регион, где расположено здание. Например, схема отопления в пятиэтажном доме будет конструктивно отличаться от отопления в трехэтажных зданиях.

При проектировании отопительной системы учитываются все эти факторы, и создается наиболее удачная схема, позволяющая довести все параметры до максимума. Проект может предполагать различные варианты розлива теплоносителя: снизу вверх или наоборот. В отдельных домах устанавливаются универсальные стояки, которые обеспечивают поочередность движения теплоносителя.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Распространенные ошибки при монтаже

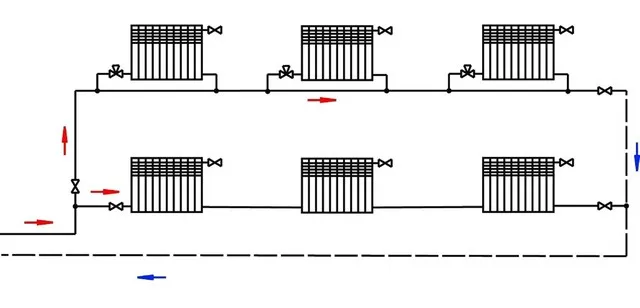

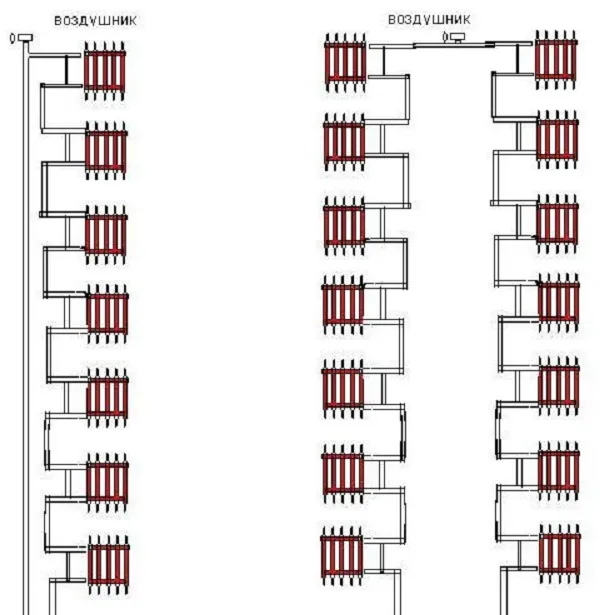

Выше изображены «ленинградские» схемы горизонтальных однотрубных этажных контуров с радиаторами, подключенными к общей магистрали двумя тройниками. Через каждый прибор протекает только часть полного объема теплоносителя, циркулирующего по контуру. Можно встретить ошибочное подсоединение без магистральной трубы (см. контур первого этажа на рис. ниже).

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

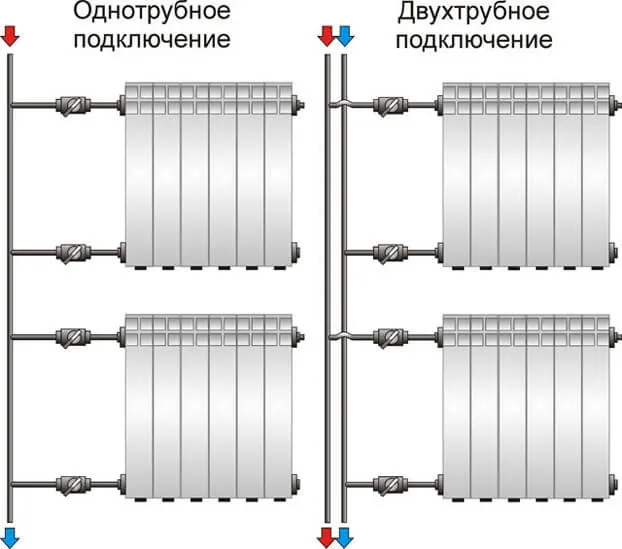

Виды подключения радиаторов в горизонтальных однотрубных контурах.

Такой способ подключения радиаторов отопления является предельно дешевым. На каждый радиатор приходится один фитинг для присоединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Дешевле не придумать. Но расплата за дешевизну – плохая работа половины радиаторов. Первый их них (по ходу движения теплоносителя) нагрет до температуры 55 °С, а последний при N=6-8 нагревается всего до 35 °С, поскольку теплоноситель, проходя через радиаторы, интенсивно остывает в них.

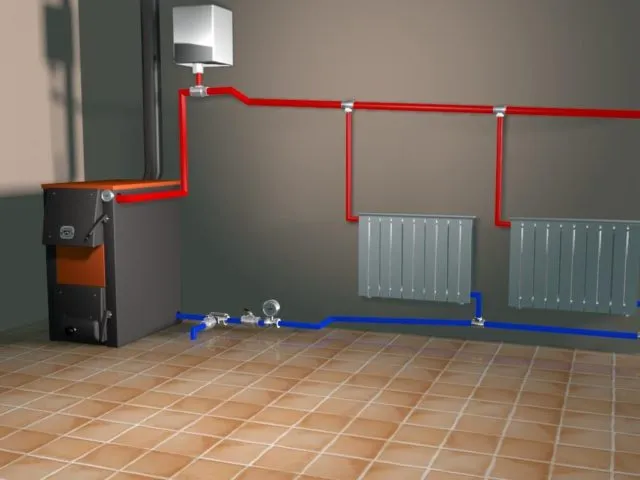

Самотечный вариант

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

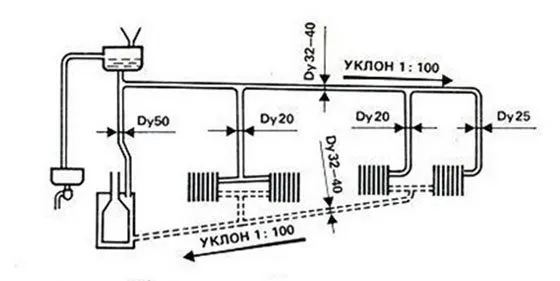

Самотечная схема отопления. Нажмите на фото для увеличения.

Он является наиболее простым и примитивным. Следовательно, такая система дешева и не слишком сложна в реализации, так как осуществляется в зависимости от планировки жилья. Но в этом и кроются ее недостатки.Она представляет собой большую металлическую трубу, подсоединенную к котлу и проходящую по всему дому (это обязательное условие), по которой течет теплоноситель.

Минусом такой схемы является необходимость в массивных трубах с большим сечением в диаметре, так как монтаж более тонких или добавление в систему батарей приводит к падению эффективности отопления по причине снижения скорости потока воды. В целях повышения КПД данной отопительной системы в доме монтируется не одна, а две трубы, что причиняет жильцам еще большие неудобства.

Система отопления двухэтажного дома с естественной циркуляцией

Владельцы собственных загородных домов знают, что отопление жилья – задача первостепенная и дорогостоящая, но она облегчается тем, что практически все существующие схемы отопления можно повторить самостоятельно, не прибегая к платным услугам профессионалов

Дом в один или два этажа – неважно, так как по закупкам и трудозатратам показатели увеличатся не в два раза, а меньше. Сэкономить еще немного поможет реализация схемы отопления с естественной циркуляцией (в быту ее называют просто – «гравитация» или «физика»), в которой не предполагается включение в работу циркуляционного насоса и сопутствующей фурнитуры

Тем более что схема обкатана десятилетиями, и за это время сбоев не показала, так как состоит из минимального количества узлов и деталей.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

В каких домах выгоден монтаж насосных однотрубных систем

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

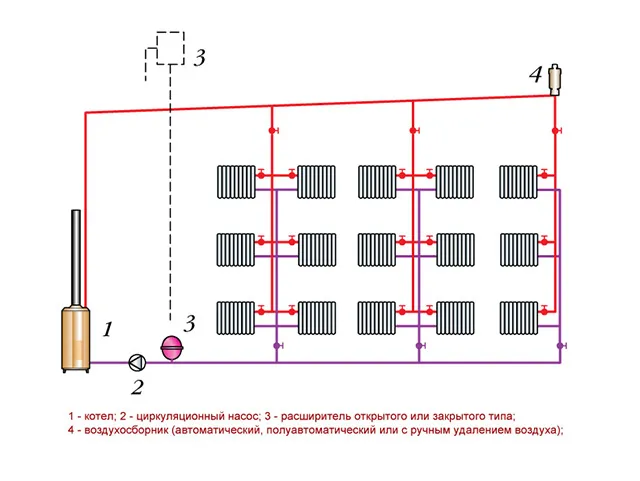

Однотрубная система смешанного (вертикально — горизонтального) типа.

Особенности отопления квартиры в многоэтажном доме

Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.

Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.Какая схема отопления одноэтажного дома удовлетворит потребности владельца

В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.

Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».

Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.

Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.

В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.

В каких домах выгоден однотрубный самотек

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

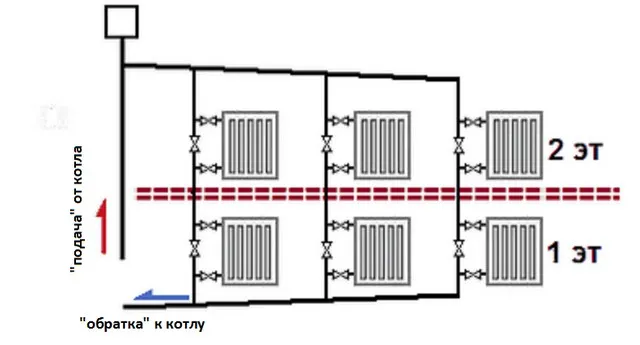

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

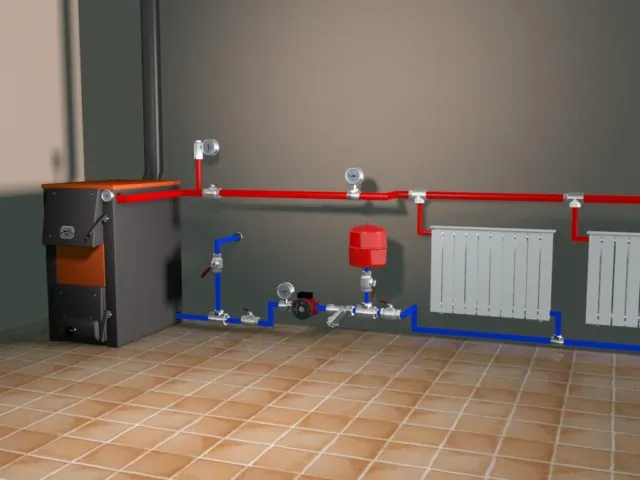

Закрытый тип

Закрытая система безнасосной циркуляции теплоносителя с успехом применяется для отопления одноэтажного и двухэтажного дома. Функционирует она следующим образом:

  • при расширении теплоносителя излишки жидкости вытесняются из отопительного контура;
  • жидкость попадает в расширительный бак мембранного типа – это закрытая емкость с эластичной мембраной, которая разделяет предназначенную для теплоносителя часть и секцию бака, заполненную воздухом или азотом;
  • нагретая жидкость растягивает мембрану, сжимая газ во второй секции бака, при остывании теплоносителя газ расширяется и выталкивает жидкость обратно в систему, в результате чего водяной контур постоянно остается заполненным.

Установка мембранного бака в самотечный отопительный контур снижает риск коррозии металлических элементов системы. Но в России такое решение используется относительно редко, так как стоимость мембранного бака в разы превышает затраты на покупку или самостоятельное изготовление емкости открытого типа.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Однотрубный контур

Однотрубная система отопления с естественной циркуляцией не относится к эффективным. Она не подходит для прогрева помещений двухэтажного дома и применяется в одноэтажных зданиях небольшой площади.

Теплоноситель проходит по разгонному участку трубопровода вертикально вверх, затем попадает в трубу, которая ведет к горизонтальному трубопроводу, последовательно соединяющему радиаторы отопления. От крайнего радиатора остывший теплоноситель возвращается напрямую в котел.

При такой схеме подключения приборов отопления температура радиаторов снижается по мере удаления от подающего стояка – это серьезный недостаток системы. Чтобы повысить эффективность, используют байпасы – соединяют перемычками подающую трубу в тех местах, где подключены радиаторы. Это способствует более равномерному прогреву помещений.

К преимуществам однотрубной системы относятся простая конструкция, минимальные финансовые расходы на ее монтаж. Кроме того, не требуется монтировать трубы под потолком, ухудшая интерьер помещения.

Однотрубная горизонтальная схема даже при условии точных расчетов редко оправдывает себя, если речь не идет об отоплении двух-трех небольших помещений одноэтажного дома. В остальных случаях ее модернизируют, добавив циркуляционный насос.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Двухтрубный контур

Конструктивные особенности самотечного двухтрубного контура:

  • для подачи и обратки монтируются отдельные трубы;
  • труба подачи подключается к каждому прибору отопления через отдельный входной отвод;
  • труба обратки подсоединяется к каждому прибору отопления отдельно.

Двухтрубная самотечная система отопления частного дома отличается от однотрубной тем, что во все радиаторы подается не успевший остыть теплоноситель, благодаря чему:

  • тепло в доме распределяется равномерно;
  • не требуется увеличивать количество секций в радиаторе с целью улучшить обогрев;
  • легче регулировать температуру в системе;
  • для монтажа трубопровода требуются трубы меньшего диаметра, чем для однотрубного контура;
  • отсутствуют жесткие требования к соблюдению уклона при монтаже элементов системы – некоторые отклонения от расчетных значений не критичны.

Двухтрубная система отопления с разводкой верхней и нижней проста в монтаже и эффективна, ее можно использовать для обогрева двухэтажного дома.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Вид розлива

Естественная циркуляция воды в системе отопления зависит от принципа подачи теплоносителя от котла к отопительным приборам. Различаются контуры с нижним и верхним розливом.

Нижний розлив дает возможность обойтись без монтажа высоких вертикальных труб – коммуникации прокладывают на уровне пола. Такой вариант пригоден только для однотрубных контуров и относится к малоэффективным без установки циркуляционного насоса.

Верхний розлив – оптимальный вариант, поскольку распределительная труба двухтрубной системы располагается под потолком и обеспечивает активную подачу нагретого теплоносителя в каждый радиатор, из которого остывшая вода уходит в трубу обратки, размещенную вдоль пола. Для однотрубной системы розлив верхнего типа также предпочтительнее.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

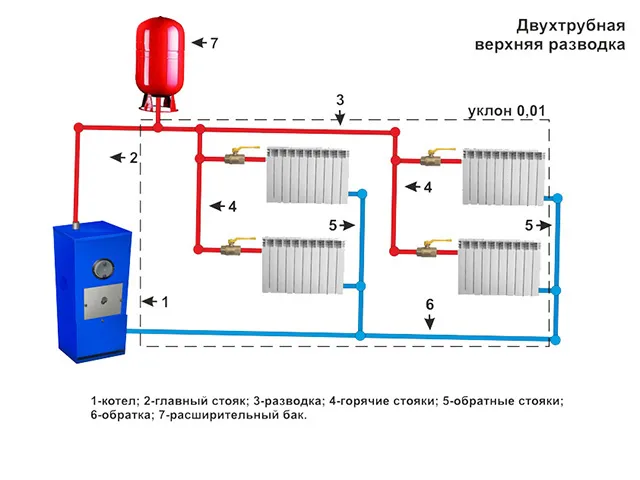

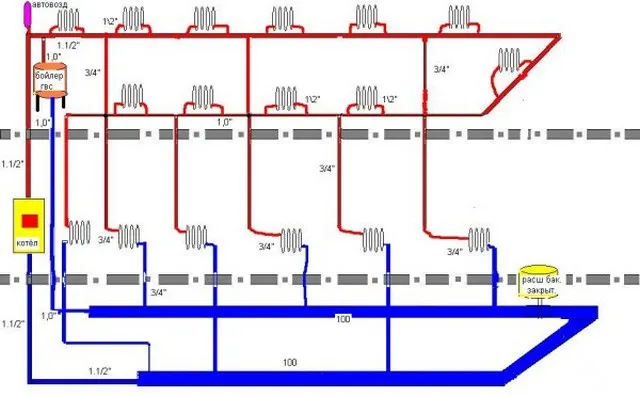

Двухтрубная система отопления с верхним розливом

Причины отсутствия циркуляции воды

Часто пользователи одно- или двухэтажных домов сталкиваются с такой ситуацией, когда обогреватели начинают работать менее эффективно. Если нет циркуляции в системе отопления, на то могут быть свои причины.

Отсутствие циркуляции в системе теплоснабжения может быть вызвано:

  • Загрязнением системы. Батареи необходимо периодически промывать, иначе конструкция может забиться по всему диаметру. Если такое произошло, придется менять трубы.
  • Диаметр труб слишком маленький. А чем диаметр труб меньше, тем гидравлическое сопротивление больше. Это тоже может быть причиной того, что нет циркуляции в радиаторе отопления либо она есть, но очень слабая.
  • Завоздушиванием обогревателя. Для решения такой проблемы устанавливают краны Маевского.

Очень часто в системах теплоснабжения с естественной циркуляцией устанавливают насосы мокрого типа мощностью до 40-60 Вт. Более подробно о работе тепловых насосов для отопления можно прочитать здесь. Это один из вариантов, как улучшить циркуляцию воды в системе отопления дома. Помимо этого насосы могут помочь сэкономить до 25% затрат.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Вспомогательное отопление в хрущёвке

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

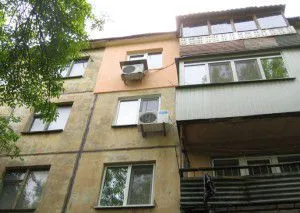

Утепленная стена в хрущевке

Что делать, если даже после выполнения улучшения и замены элементов температура в квартире далека от идеала. Лучшим вариантом является автономное отопление в хрущевке. Однако такое возможно не всегда — установка газового котла не разрешается из-за низкого давления в магистрали либо по причине не соответствующих дымоходных каналов.

Тогда начинают разрабатывать альтернативные способы повышения температуры в помещении. Негативным моментом является то, что схема отопления пятиэтажного дома хрущевки не предусматривает подключение дополнительных радиаторов. Это может привести к снижению давления в трубах и значительной потери тепла у жильцов, проживающих ниже. Во избежание неприятных моментов можно выполнить ряд действий, которые способствуют энергосбережению в квартире.

Утепление наружных стен хрущевки

Рекомендуется на наружные стены установить теплоизоляционный слой. Он будет способствовать уменьшению тепловых потерь и не повлияет на текущее состояние системы отопления в хрущевке. Также необходимо заменить старые деревянные окна на новые из ПВХ или клееного бруса

Особое внимание следует обратить на толщину стеклопакетов. Для эффективной теплоизоляция этот параметр должен быть не менее 28 мм

Теплый пол в хрущевке

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

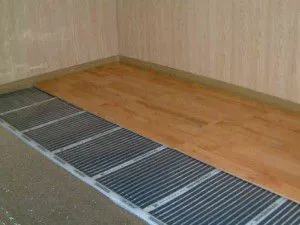

Система теплый пол

Это один из лучших механизмов повышения температуры в квартире. Его можно установить не только в ванной и кухне, но и в жилых помещениях. Лучше всего выбирать инфракрасные модели теплого пола, так как их монтаж требует минимального увеличения толщины напольного покрытия. Схема отопления хрущевки не рассчитана на подключение водяного теплого пола. Его установка может привести к неправильной работе всего контура отопления дома.

Обогреватели квартир

Они могут решить проблему со скоростью нагрева воздуха в квартире и не влияют на работу основной системы отопления квартир в хрущевках. Наряду с традиционными масляными и электронагревателями конверторного типа большой популярностью стали пользоваться инфракрасные модели. Они повышают температуру не воздуха, а предметов, нагревая их поверхность. Однако недостатком подобных устройств является увеличение финансовых затрат на электроэнергию.

Перед тем как подключить нагреватели, необходимо проверить электропроводку. Зачастую сечение провода не рассчитано на большие нагрузки. Схема отопления для пятиэтажной хрущевки рассчитана только для водяного теплоносителя. Поэтому сначала рекомендуется выполнить его замену, только после этого устанавливать мощные электроприборы.

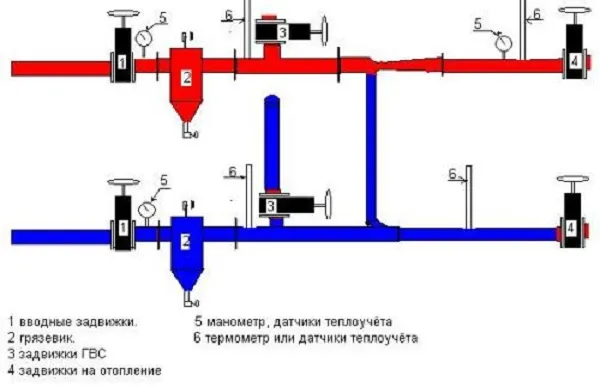

Назначение и принцип действия элеваторного узла

Выше было сказано, что вода в отопительной системе многоэтажного здания разогревается до 130 градусов. Но такая температура не нужна потребителям, и нагревать батареи до такого значения абсолютно бессмысленно, независимо от этажности: система отопления девятиэтажного дома в данном случае не будет отличаться от любой другой. Объясняется все довольно просто: подача отопления в многоэтажных домах завершается устройством, переходящим в обратный контур, которое называется элеваторным узлом. В чем смысл этого узла, и какие функции на него возложены?

Разогретый до высокой температуры теплоноситель попадает в элеваторный узел. который по принципу своего действия похож на инжектор-дозатор. Именно после этого процесса жидкость осуществляет теплообмен. Выходя через элеваторное сопло, теплоноситель под высоким давлением выходит через обратную магистраль. Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Однотрубная компоновка

Подобный вариант также прост в сборке и установке, поэтому его по силам смонтировать и самостоятельно. Он во многом повторяет самотечную систему, но отличается от нее наличием циркуляционного насоса – также имеется труба (но уже снабженная радиаторами отопления), котел и насос, который может быть как отдельным, так и интегрированным в котел. Именно насос и отвечает за круговорот воды в системе.

Оптимальной является замкнутая система, конструкция которой лишена расширительного бачка (отдельного), что облегчается наличием на рынке котлов с интегрированными бачками. Такое решение дает возможность предупредить образование очагов коррозии, что очень актуально, если на металле отсутствует антикоррозийное покрытие.

Функционирование самотечной системы

Схема отопления частного дома с естественной циркуляцией обладает рядом достоинств:

  • нет потребности в покупке дорогостоящего оснащения;
  • энергонезависимость (подбирается соответствующий котельный агрегат);
  • монтаж легко осуществить собственными руками;
  • нетребовательность в обслуживании.

Циркуляция в такой системе обеспечивается за счет того, что плотность жидкости в результате нагревания уменьшается (она становится легче), а в ходе остывания плотность возвращается к первоначальной.

В самотечной конструкции практически отсутствует давление – расчеты показывают, что на 10 метров напора водяного столба давление составляет 1 атмосферу. Таким образом, гидростатическое давление в отопительной системе одноэтажного сооружения составит 0,5-0,7 атм. а в трубопроводе двухэтажного дома – не превысит 1 атм.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

Гравитационная циркуляция происходит благодаря расширению и уменьшению плотности нагреваемого теплоносителя – он поднимается по вертикальному разгонному участку и с верхней точки перемещается вниз по трубопроводу, смонтированному с уклоном и проходящему через последовательно подключенные приборы отопления, на пути обратно к котлу.

К трубопроводу с самотечным перемещением воды подсоединяется расширительный бак – резервуар для «излишков» теплоносителя, который образуется за счет теплового расширения жидкости. Буферная емкость (мембранная или открытая) монтируется в верхней точке контура на подающую трубу.

Отопительная самотечная система способна функционировать в комплексе:

  • С водонагревателем косвенного нагрева. Если бойлер установить в верхней части системы ниже расширительного бака, нагрев воды для ГВС будет осуществляться без использования электрооборудования. При невозможности такого монтажа бойлер комплектуется насосом и ставится обратный клапан, который предотвратит рециркуляцию теплоносителя.
  • С теплым полом. На проложенный в полу контур устанавливается циркуляционный насос. При временном отключении электроснабжения комната продолжит обогреваться настенным радиатором.

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

Какая схема отопления одноэтажного дома удовлетворит потребности владельца

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Сколько стоит одноэтажный дом из СИП панелей?


Стоимость дома из СИП панелей может значительно варьироваться в зависимости от многих факторов, таких как размеры дома, уровень комфорта, местоположение, выбранные материалы и отделочные работы. Обычно стоимость одноэтажного дома из СИП панелей может находиться в диапазоне от 1 млн. рублей до 5 млн. рублей или более. Для точной оценки стоимости Вашего проекта необходимо консультироваться с профессиональными застройщиками или строительными компаниями.

Видео. Как выбрать систему отопления дома? Сравниваем 6-ть систем по ЦЕНЕ и расходам на 20 лет.

Добавить комментарий
