3/8 Дюйма в сантиметрах — каков присоединительный размер смесителя?

Чем подключать смеситель с разъемом 3/8 дюйма?

Как выглядит соединение смесителя 3/8 дюйма?

Дал дополнительные разъяснения относительно резьбы для соединения гибкой подводки. Проверил совместимость резьбового кольца с параметром ПР G1/8″. Кольцо входит в резьбу только на один виток, дальше не вкручивается. Это означает, что на гибкой подводке отсутствует дюймовая резьба, ни G1/8″, ни 3/8″. Если вам интересно, сколько составляет 3/8 дюйма в сантиметрах, вы можете ознакомиться с соответствующими пересчетами.

Значит с 100% уверенностью можно констатировать, что на гибкой подводке резьба метрическая М10х1.

А в резьбовое кольцо G1/8″ она не вворачивается по следующим причинам:

Средний диаметр резьбы у G1/8″ — 9.147 mm, шаг — 0.907 mm, угол при вершине 55 град, а у M10x1 соответственно средний диаметр резьбы — 9.351 mm, шаг — 1.0 mm, угол при вершине 60 град.

Разница по среднему диаметру 9.351-9.147=0.204mm, да еще и шаг меньше, поэтому эти резьбы G1/8″ и M10x1 не совместимы(если не учитывать зазоры от класса точности резьбы).

система выбрала этот ответ лучшим

Elden [93.5K]

более года назад

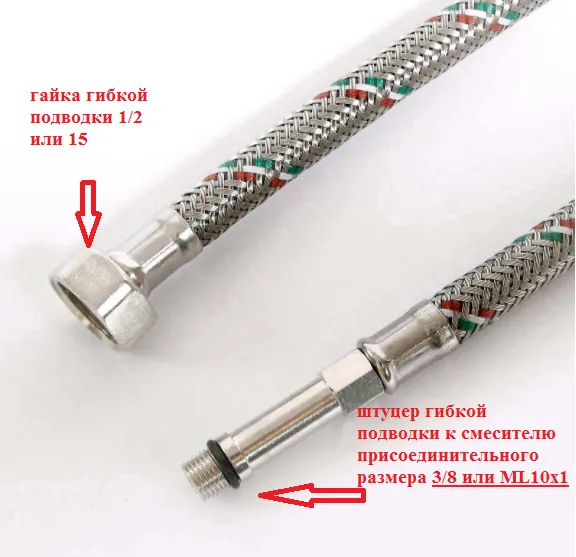

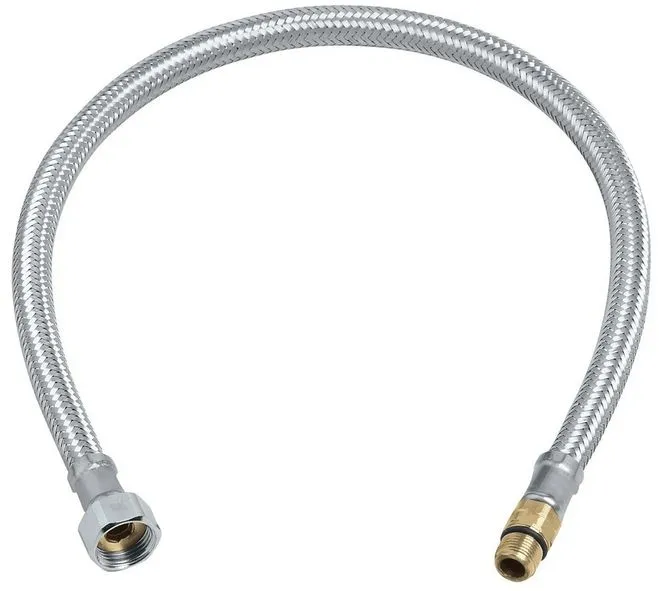

В основном сейчас все выносные смесители (такие как стоят на раковинах кухни или в ванной комнате) подключаются через гибкую систему подводки воды, как например на фото ниже:

Как видите, с разных сторон они имеют различный вид резьбового соединения. Тот, который побольше подключается на переходник-штуцер на окончании трубы, часто на конце ставят запорный кран, но не всегда. Чаще всего это гайка с внутренней резьбой.

На втором конце, который именно нас интересует в данном вопросе, резьба наружная (как на болту) и отличается от всей остальной сантехники. Именно этот конец предназначен для присоединения к смесителю.

Чаще всего обозначение такого шланга можно встретить примерно в таком виде:

Диаметр соединений гайка — штуцер M12 x 1 x 3/8″ или M 10 х ВР 3/8 (ВР обозначает наружная резьба)

где 3/8″ это и есть соединение (на рисунке справа), которое похоже на болт или штуцер.

Это обозначение — 3/8″, по сути не переводится в миллиметры, вернее его можно перевести, но размеры в миллиметрах вам ни о чём не скажут, это примерно 10 миллиметров в минус.

Это соединение (штуцер) должен отвечать требованиям ГОСТ 6211-81 коническая резьба, хотя существует с обозначением 3/8″ и цилиндрическая резьба с ГОСТом 6357-81.

Шаг резьбы по ГОСТ 6211-81 у этой резьбы равен 1,337 миллиметров, т.е. другой штуцер вы туда не вкрутите.

СТЭЛС [19.2K]

4 года назад

Очень часто на упаковке (коробке) со смесителем, в списке характеристик товара, можно видеть в графе «присоединительный размер» цифру 3/8 дюйма.

Что же это за размер, и чем мы будет подсоединять смеситель если приобретем его?

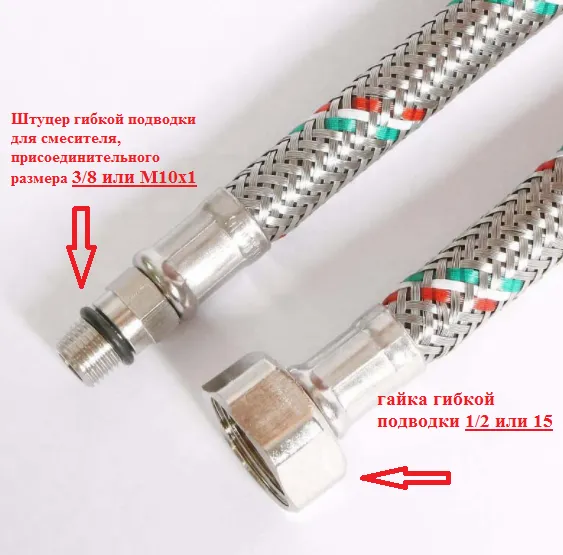

Присоединительный размер 3/8 дюйма, соответствует метрической резьбе М10. Такие размеры у резбового соединения штуцерной части гибкой подводки. С одной стороны такого шланга, облаченного в металлическую оплетку, штуцер под ключ на 10 или 11 миллиметров и резьбой на конце на 10 миллиметров, или 9,5 миллиметров что соответствует трем восьмым дюйма.

Выглядят они вот так.

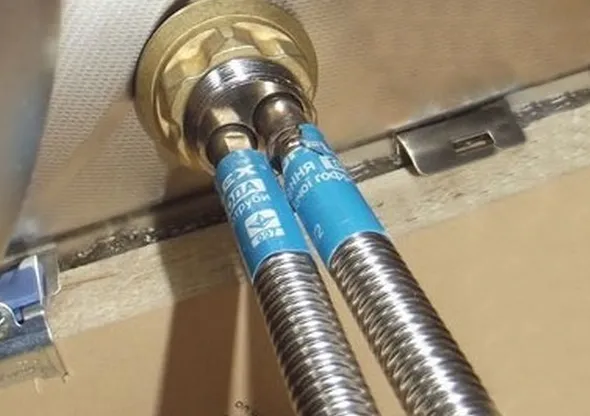

Сначала к смесителю прикручивается короткий штуцер, следом длинный. Это для того что бы грани штуцеров и утолщения опресовки не мешали друг другу.

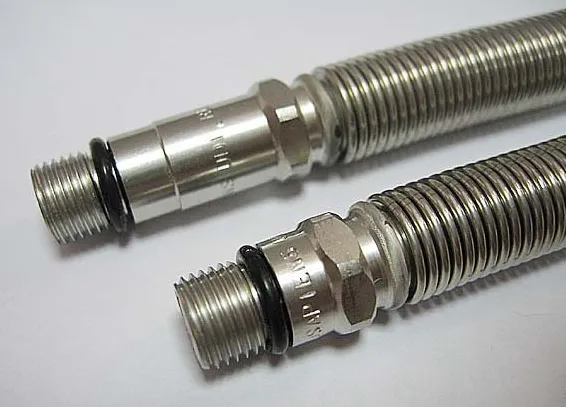

Есть альтернативный вариант для армированной гибкой подводки это сильфонные шланги для смесителей. Они не намного дороже, однако срок их службы кратно превышает срок службы резинового шланга в оплетки. Так если обычная гибкая подводка служит 3-4 года, то сильфонная до 10 лет.

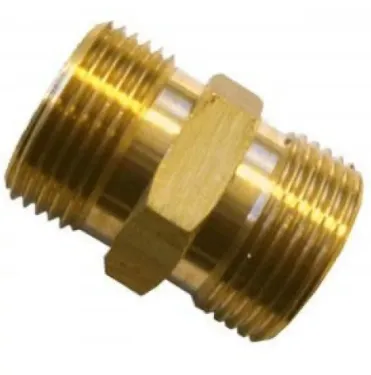

На втором конце гибкая подводка может иметь вместо гайки и резьбу, в комплекте со смесителей, чаще идет все таки гайка, так что предусмотрите, если на выходе вашего трубопровода гайка, нужно будет приобрести ниппель —

Т.к имеем дело с сантехникой, то это вероятнее всего будут дюймовые трубные резьбы

И правильнее будет не 3/8″, а уж тем более не метрическая М10х1, а скорее всего это резьба трубная дюймовая цилиндрическая BSP 1/8″ или G1/8″(ГОСТ 6357-81). Если измерить наружную резьбу (стержень, male(мужчинка)), то её диаметр по вершинам должен быть 9,728 mm. Проверьте сами и убедитесь

У 3/8″ наружный диаметр по наружи будет 9,525mm ( 1 дюйм (inch) — 25.4mm)

Сколько не общался с теми кто имеет дело с сантехникой, они не понимают разницу между обычной цилиндрической дюймовой резьбой и трубной дюймовой резьбой. У народа у многих по этой теме каша в голове.

И очередное свидетельство этому на вашем сайте — неправильный заголовок про 3/8″.
