7 Вариантов схем подключения потолочной люстры

Подключение люстры не представляет такой сложности, чтобы вызывать специалиста для выполнения этой задачи. Её можно успешно решить самостоятельно или, как говорят, сделать своими руками. Для этого потребуется иметь схему подключения люстры и несколько разъяснений.

Суть задачи

Вы купили красивую люстру себе в дом. Неважно дорогая ваша люстра или вам удалось купить недорогие люстры в Алматы, вам нужно её повесить и подключить.

Заявленный заголовок статьи, схема подключения люстры, не совсем корректен. Задача подключения люстры не решается единственной схемой. Таких схем несколько и каждая из них реализует конкретный вариант управления освещением.

Теория

Не лишним будет вспомнить, что любой источник освещения должен управляться, то есть включаться и выключаться. На бытовом уровне управление освещением осуществляется знакомыми выключателями освещения. Выбор их слишком большой, чтобы на нём останавливаться, лишь вспомним, что они (выключатели бытовые) бывают:

• Одно, двух, трех, четырех клавишные;
• Проходные выключатели;
• Переключатели.

Люстры

Хочу заметить, по поводу люстр потолочных. Схема подключения люстры потолочной работает для любого типа и вида люстр. Терминология названия значения не имеет, для этой статьи важно, что эти люстры ламповые, а НЕ светодиодные и НЕ люминесцентные.

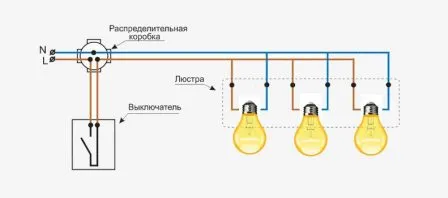

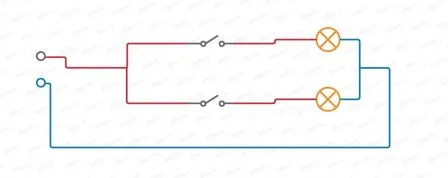

Также замечу, что существует два типа схем, принципиальные и монтажные. Первые показывают все соединения условно линиями, вторые показывают, как должны проводиться монтажные работы.

Для освещения это важно, так как в схеме ВСЕГДА участвует тот или иной выключатель. Из-за этого, в монтаже всегда (по правилам) должна участвовать распаячная коробка. Именно в распаячной коробке, проводится сборка схемы освещения и проводится подключение выключателей.

Примечание: На практике, распаячной коробкой для сборки схемы освещения может стать потолочная чаша подвесной люстры или корпус потолочного светильника.

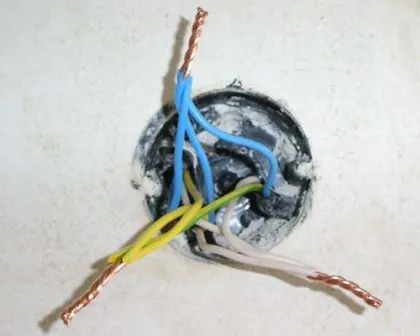

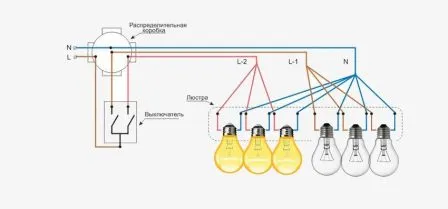

Пример простой распайки

Еще важно заметить, что люстры на 3-5 ламп, чаще всего на заводе собираются в предусмотренную схему включения. Пятирожковая в схему 3+2, трехрожковая в схему 1+2. При желании эти схемы всегда можно перебрать и сделать, например, из пятирожковой люстры 3+2, люстру 2+2+1 или 1+1+1+2.

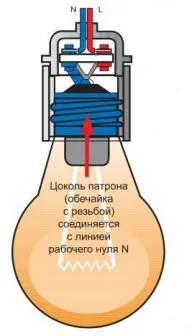

Примечание: При переборке люстры следите, чтобы цоколь патрона соединялся с рабочим нулём, а не фазой.

Так же замечу, что все показанные схемы можно применить для одиночных светильников, например потолочных, размещенных в разным местах комнаты.

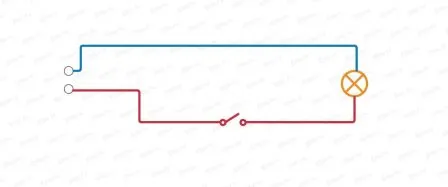

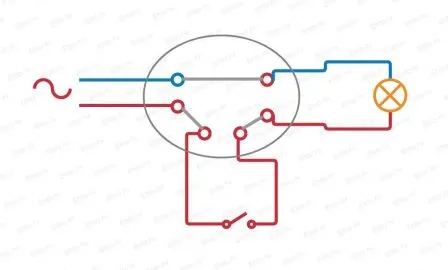

Схема подключения люстры потолочной на одну лампу

Самая простая схема. Участвуют одна люстра на одну лампу и одноклавишный выключатель (любой аналог).

Важно! На выключателе ВСЕГДА прерываем фазный провод.

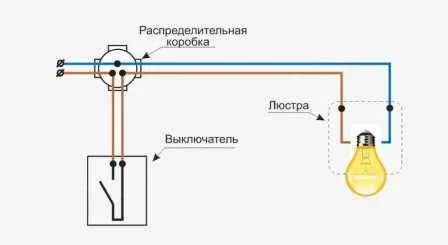

Монтажная схема

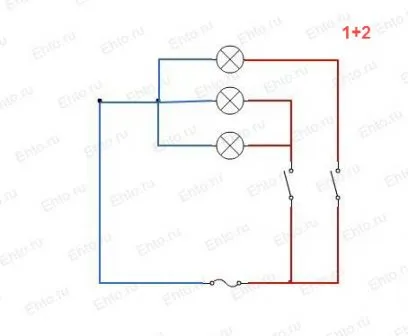

Схема подключения трехламповой люстры (трехрожковой) через двухклавишный выключатель (2+1)

Участвуют люстра на три лампы. Нужно сделать включение люстры 2+1, то есть могут гореть одна лампа ИЛИ две лампы, ИЛИ три лампы сразу.

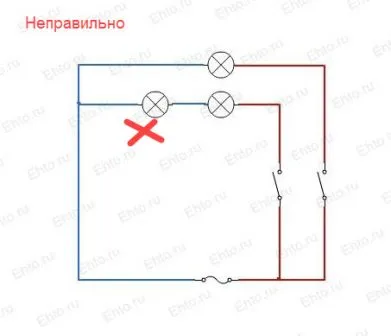

Так подключать нельзя

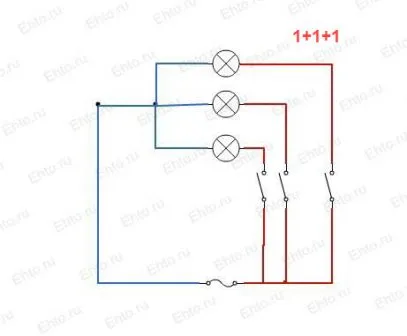

Схема подключения трехламповой люстры (трехрожковой) через трехклавишный выключатель (1+1+1)

Здесь могут гореть наборы ламп во всех возможных вариантах.

Монтажная схема

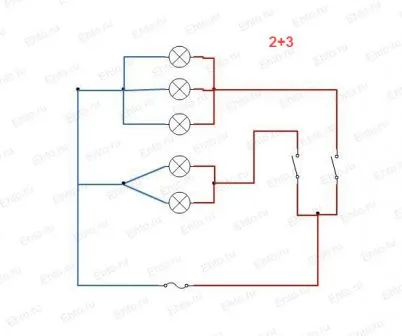

Схема подключения пятиламповой люстры (пятирожковой) через двухклавишный выключатель (3+2)

Делаем возможность включения 2 или 3 или 5 ламп. Для такого управления понадобится двухклавишный выключатель.

Монтажная схема

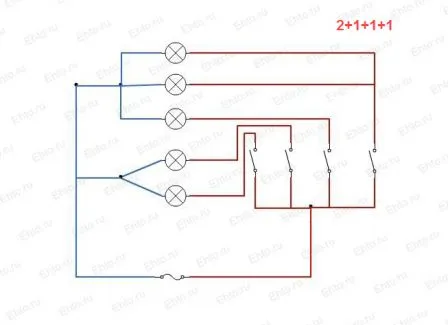

Схема подключения пятиламповой люстры (1+2+1+1)

Разнообразим варианты включения ламп. Для такой схемы нужны четыре клавиши выключателя или два выключателя с двумя клавишами.

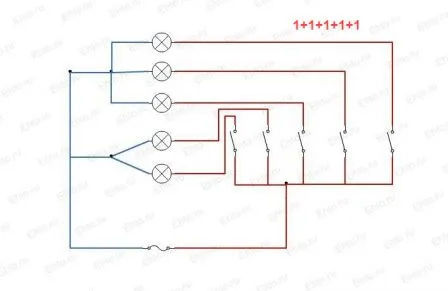

Схема подключения пятиламповой люстры (1+1+1+1+1)

Эта схема не так сложна, сколько сложен выбор выключателей, а точнее их наборов. Берем два двухклавишных и один одноклавишный выключатели.

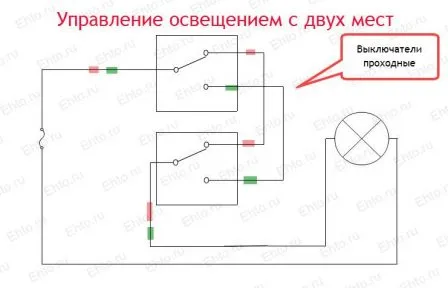

Схема управления люстрой с двух мест

Вариант люстра висит в длинном коридоре или в фойе дома, ей нужно управлять с двух мест.

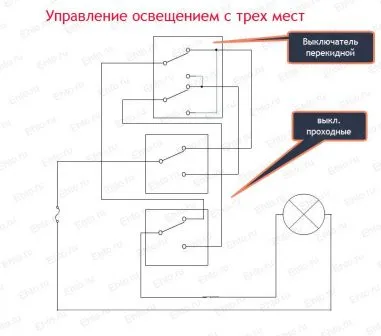

Схема управления люстрой с трех мест

То же, но мест управления три.

©Ehto.ru
