9 Простых способов изготовить свой ручной фрезер для мастерской
Не каждый начинающий мастер может позволить себе покупку ручного фрезера, ведь качественный инструмент обходится довольно дорого. В качестве временной или даже постоянной альтернативы для работы в мастерской можно создать свой собственный ручной фрезер.
В качестве временного (а возможно и постоянного) решения можно использовать для работы в мастерской самодельный ручной фрезер.
- Ручной фрезер из старого пылесоса
- Самодельный ручной фрезер из электрической дрели
- Как сделать мини фрезер из бормашинки
- Компактный ручной фрезер из болгарки и полипропилена
- Ручной фрезер из гравёра с деревянной площадкой
- Ручной фрезер для гипсокартона из обычной болгарки и фанеры
- Ручной фрезер из фанеры и электродрели
- Ручной фрезер из мотора от стиральной машины
- Как сделать ручной фрезер из электрической дрели
Ручной фрезер из старого пылесоса

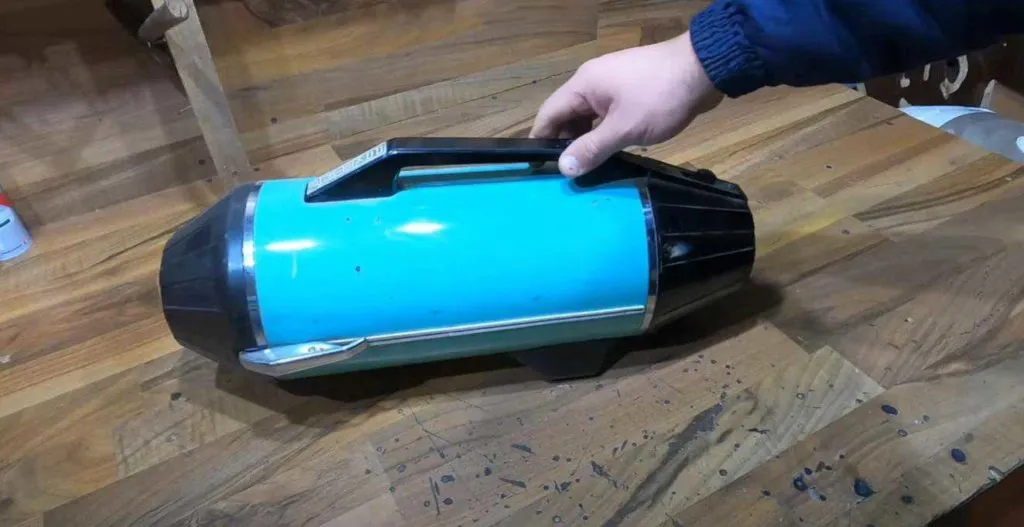

У многих мастеров «на складе» хранятся раритетные вещи, которые жалко выбрасывать. Например, пылесос из далекого советского прошлого. Примерно из 50-х годов ХХ века. Служил он верой и правдой не один год. И еще, наверное, столько бы прослужил. Но на смену ему пришел новый пылесос. Красивый и современный. Без мешка для пыли. А со старым что делать?
Можно попробовать сделать из него ручной фрезер!
По крайней мере такая идея пришла в голову автору YouTube канала Handmade Creative Channel. Звучит, конечно, немного странно. Но мастера-самодельщики, они такие, креативные.
Основные этапы работ

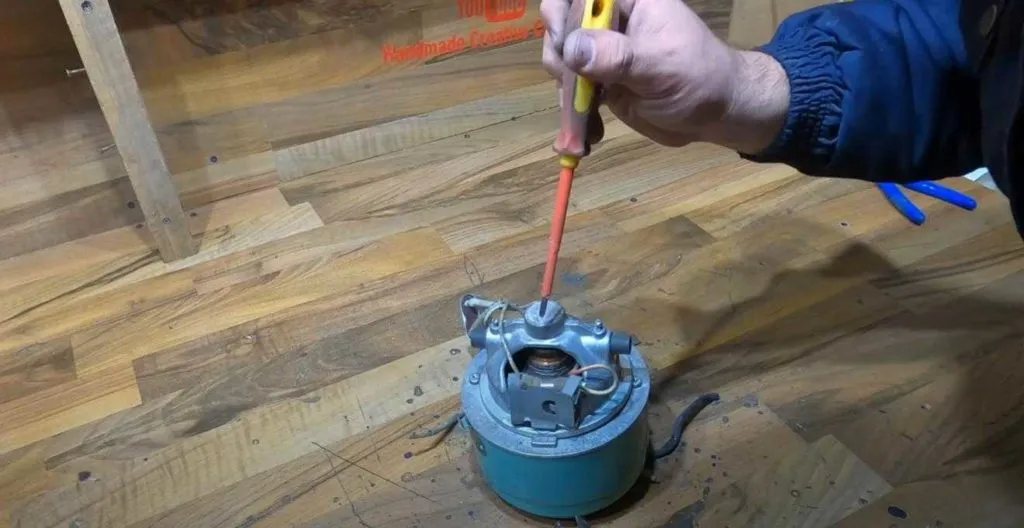

Первым делом вооружаемся отверткой и разбираем пылесос.

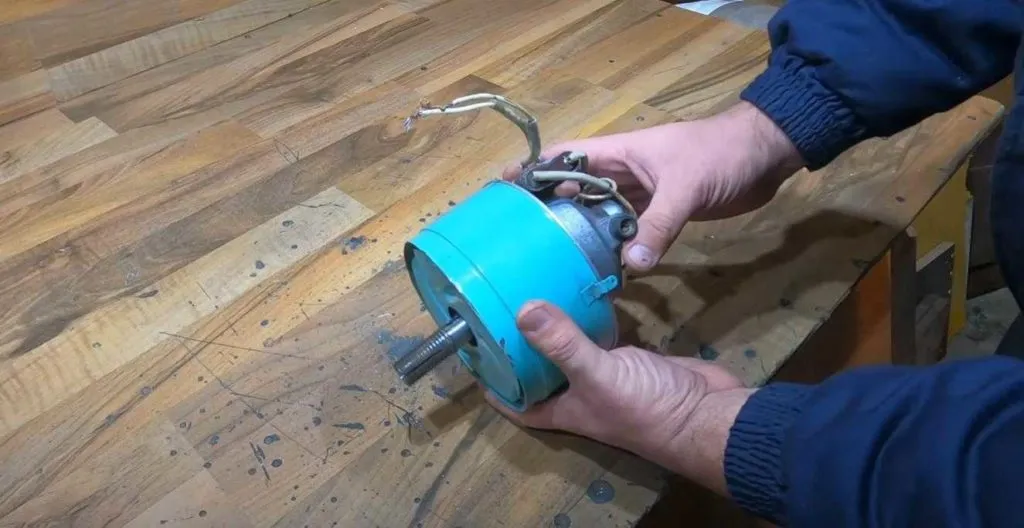

Для нашей самоделки будем использовать только электродвигатель. Главное, чтобы он был рабочим, иначе ничего не получится.
В целом, электродвигатель отлично подходит для изготовления ручного фрезера.
Только вал не подходит. Нужно его доработать. Из болта автор выточил на токарном станке удлинитель вала, который выступает одновременно держателем для фрезы.

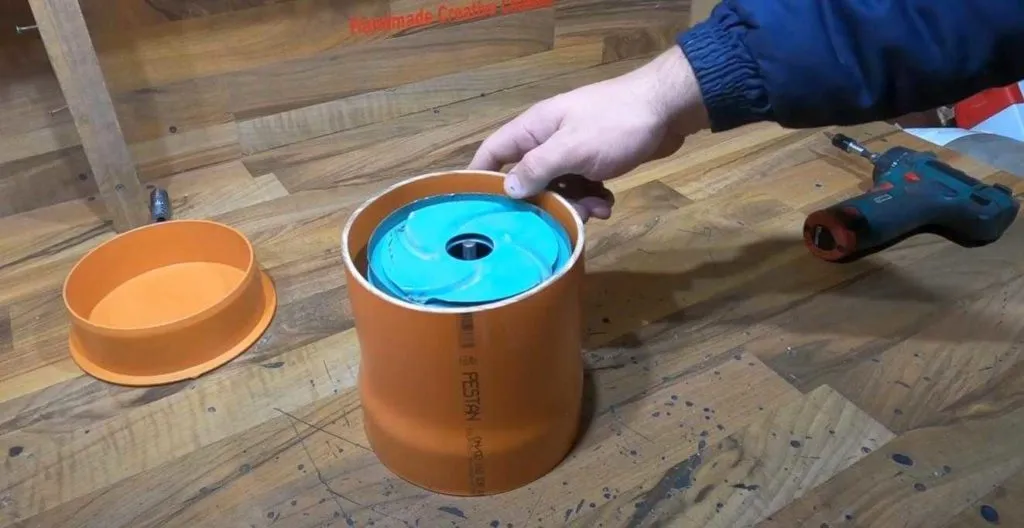

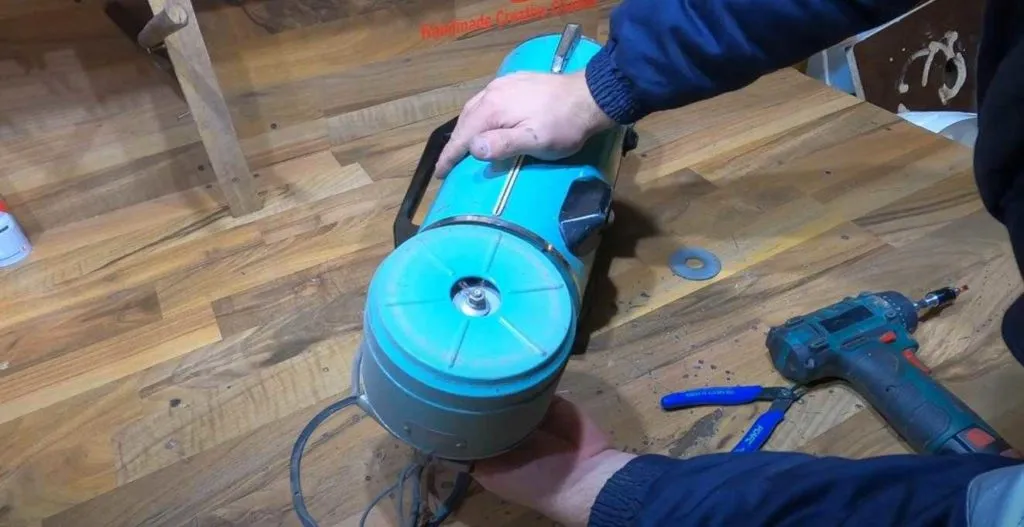

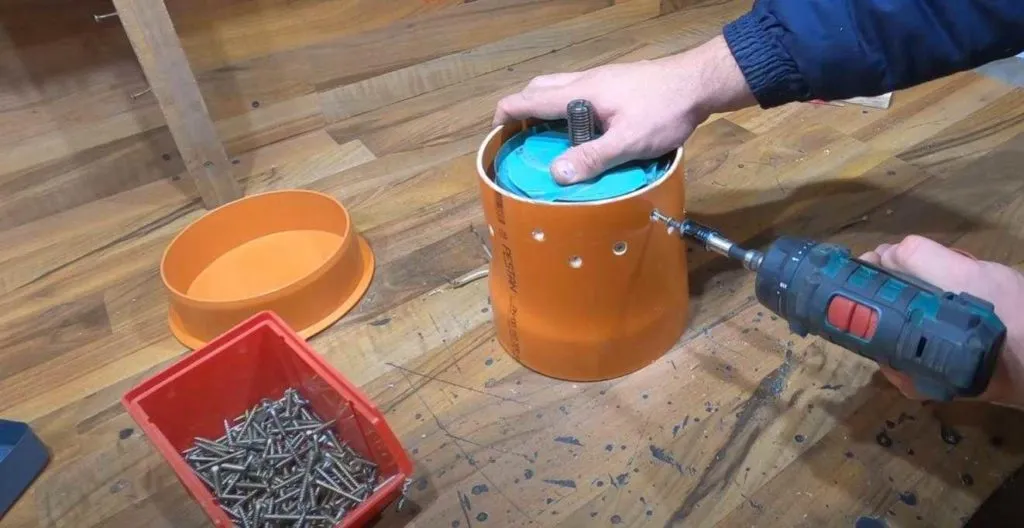

Из канализационной пластиковой трубы изготавливаем корпус ручного фрезера. Помещаем внутрь него электродвигатель и фиксируем на винты.

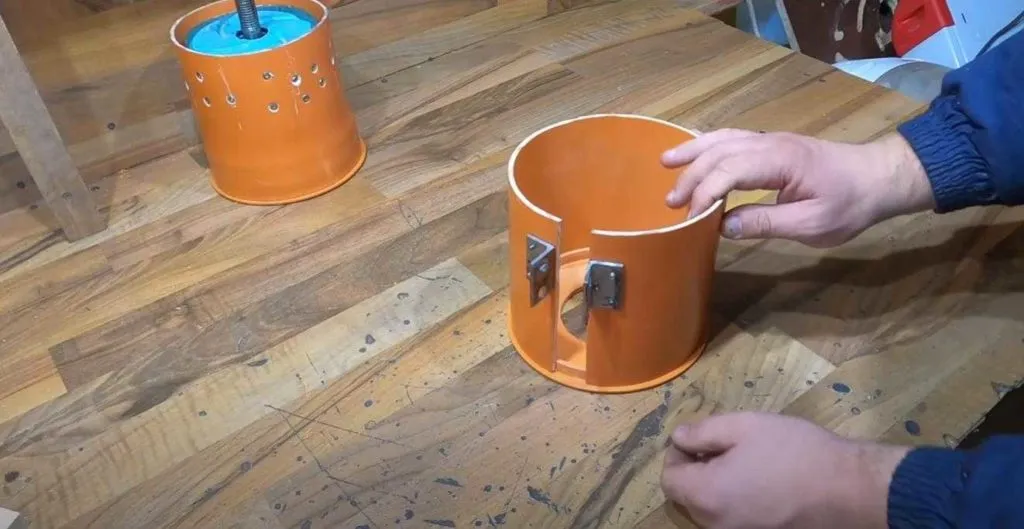

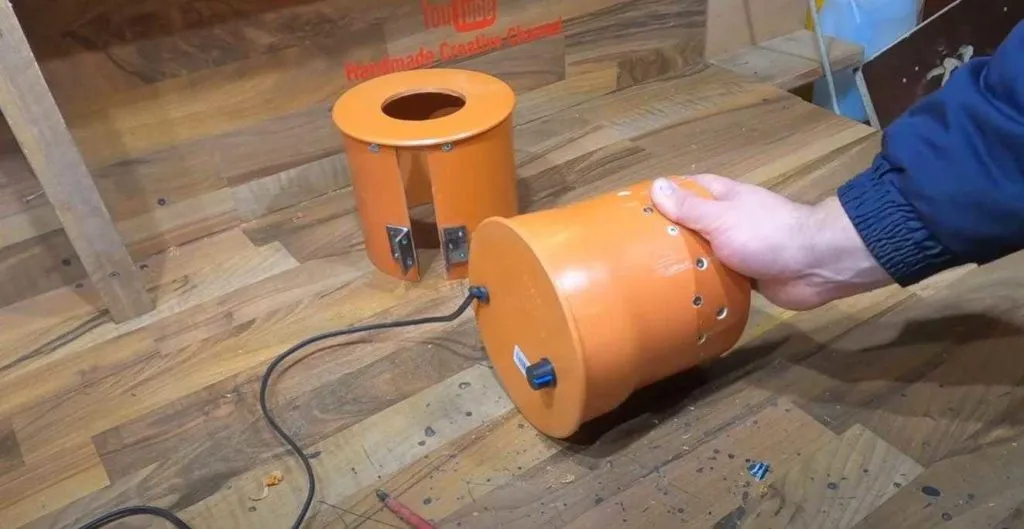

Из той же пластиковой трубы необходимо будет сделать опорную площадку. Как она выглядит, можно посмотреть на фото ниже.

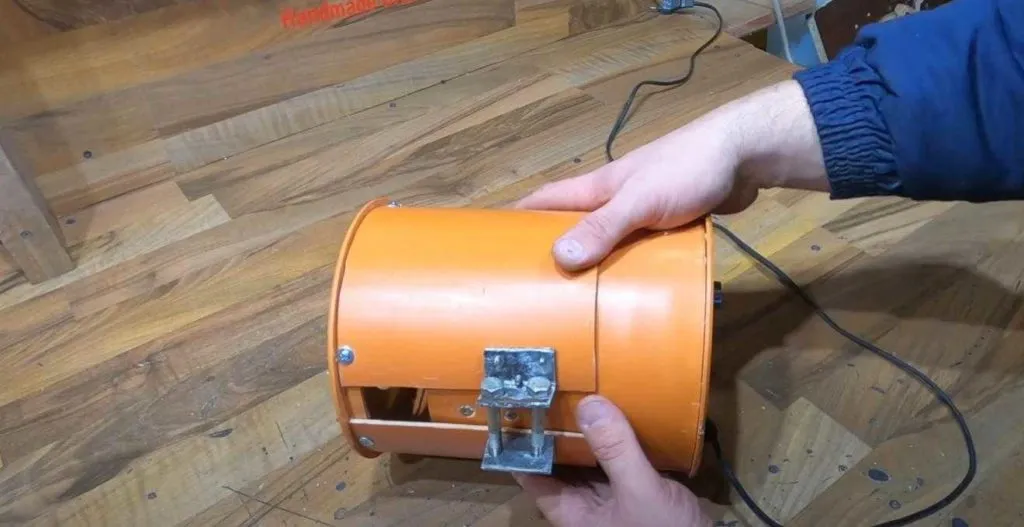

Обратите внимание: для крепления площадки на корпусе используются два уголка и болты с гайками.

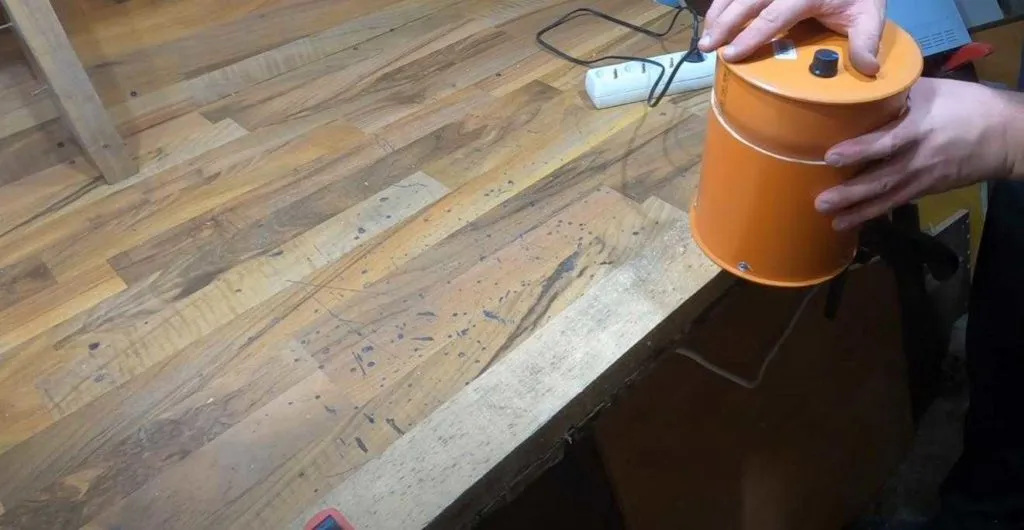

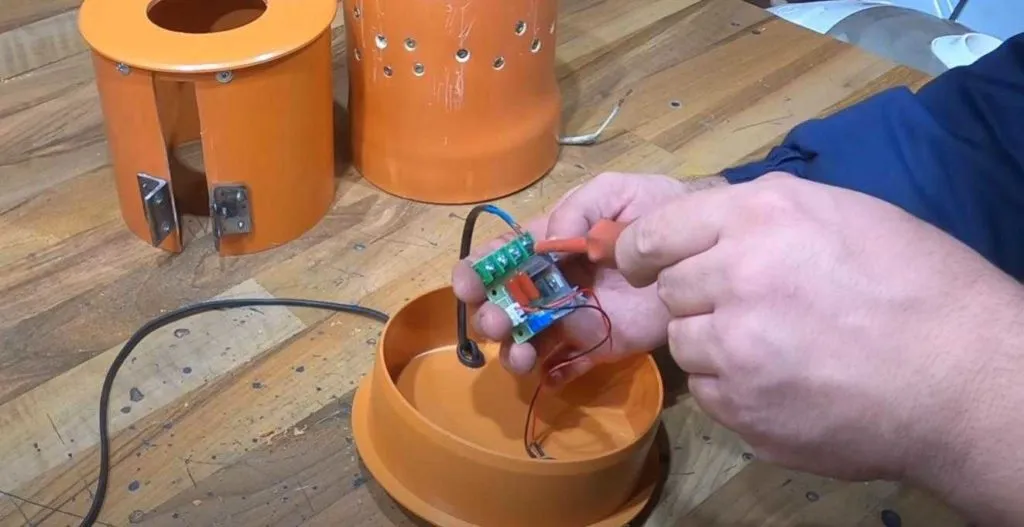

В принципе, все готово. Необходимо лишь установить плату для регулировки оборотов электродвигателя и вывести регулятор снаружи корпуса.

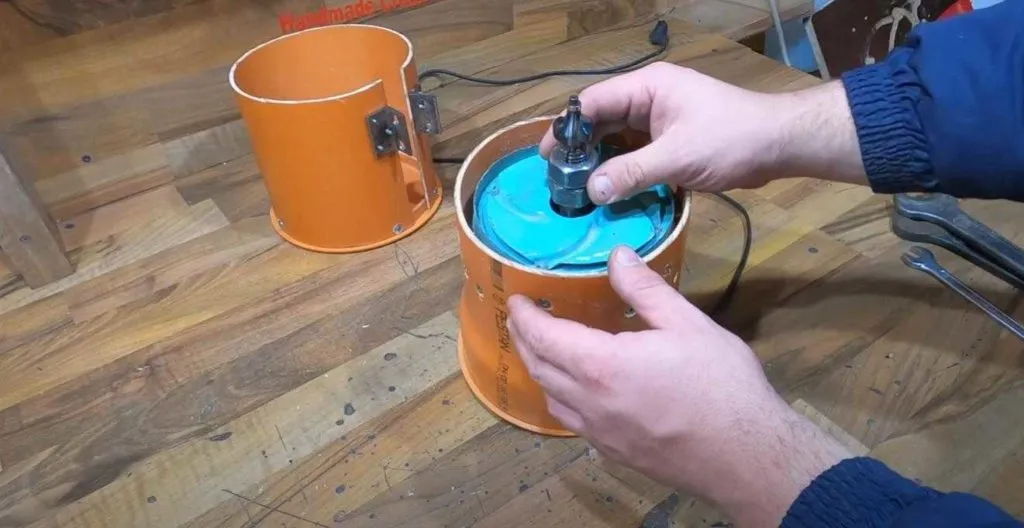

Устанавливаем фрезу, фиксируем гайками.
Надеваем на корпус опорную площадку, установив ее на требуемой высоте, и стягиваем края с помощью болтов и гаек.

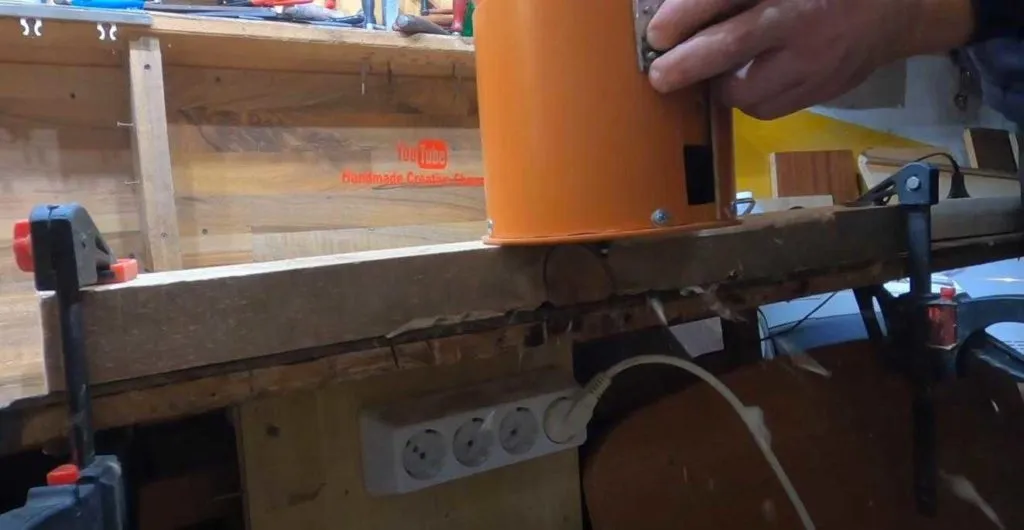

Ну а теперь можно приступать к работе!
И сразу в глаза бросается явный недочет — очень не хватает ручек, чтобы удобнее было держать фрезер в руках. А в целом, со своей задачей агрегат вроде справляется.
Самодельный ручной фрезер из электрической дрели
Расскажем, как изготовить фрезер из электрической дрели — она выступает в качестве привода. Для изготовления остальных деталей понадобятся обрезки фанеры и деревянного бруска.
Возможно, вам интересно будет прочитать статью: как сделать простую шлифнасадку для электродрели и шуруповерта.
Основные этапы работ

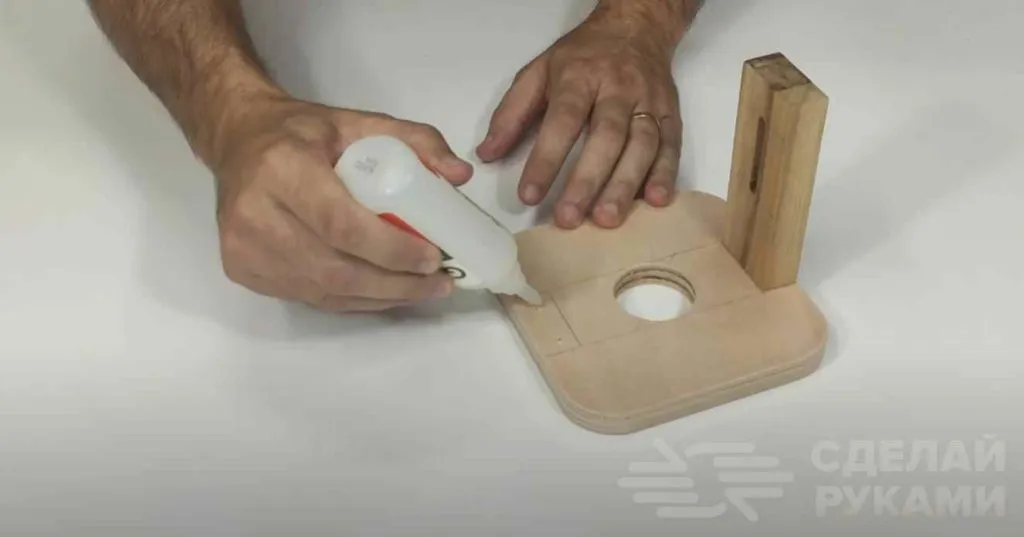

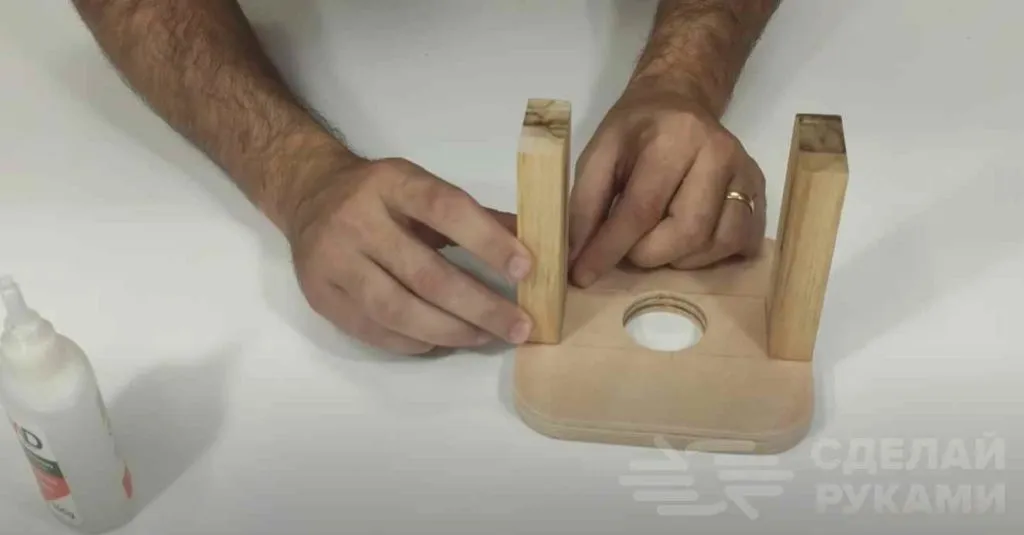

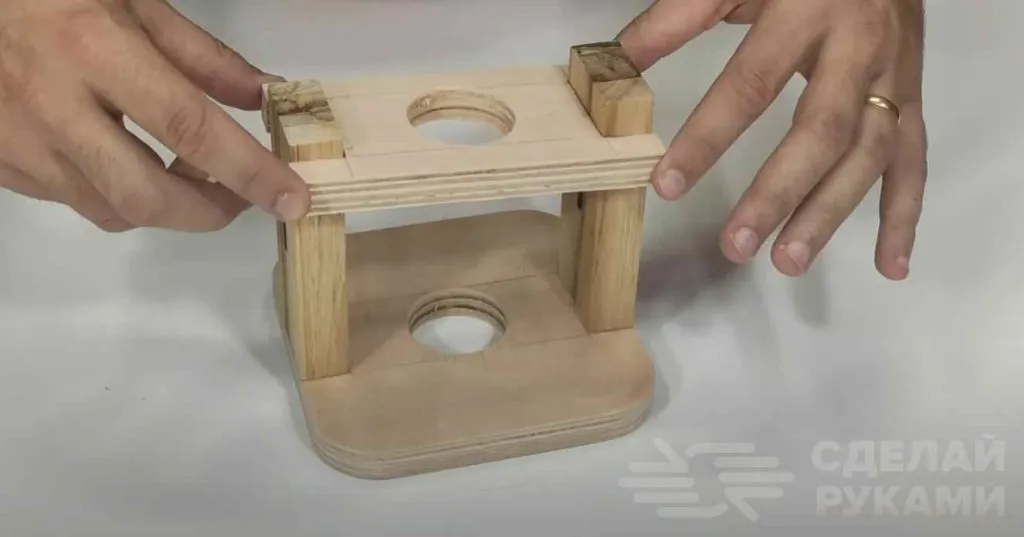

Из фанеры вырезаем опорную подошву фрезера. По центру сверлим отверстие для фрезы. Далее отпиливаем два одинаковых по длине деревянных бруска. С помощью суперклея крепим их к основанию.
С обратной стороны основания сверлим отверстия, и для пущей надежности прикручиваем стойки на саморезы.

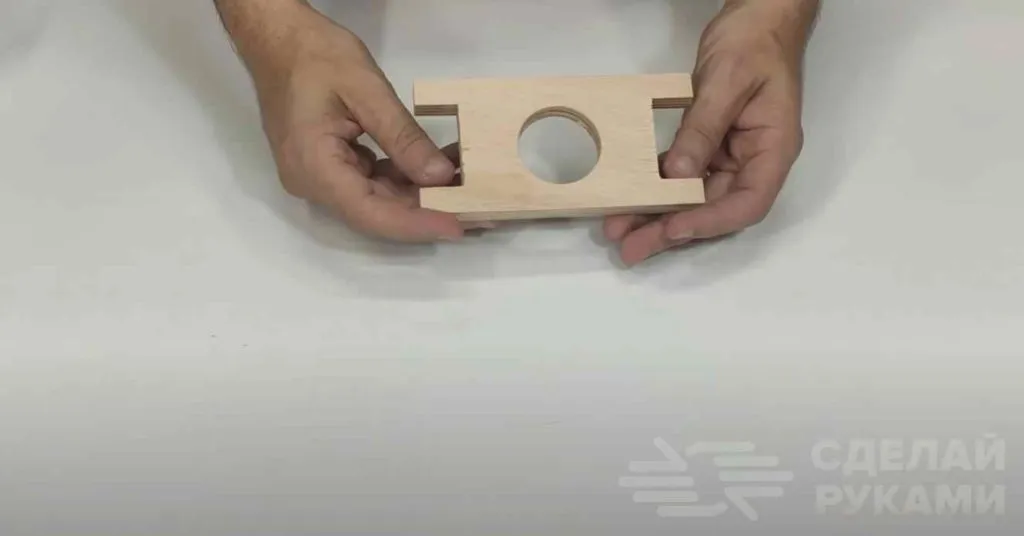

На следующем этапе из фанеры вырезается подвижная площадка. По бокам необходимо выпилить пазы, чтобы она могла перемещаться вдоль направляющих стенок. По центру высверливаем отверстие под сверлильный патрон.

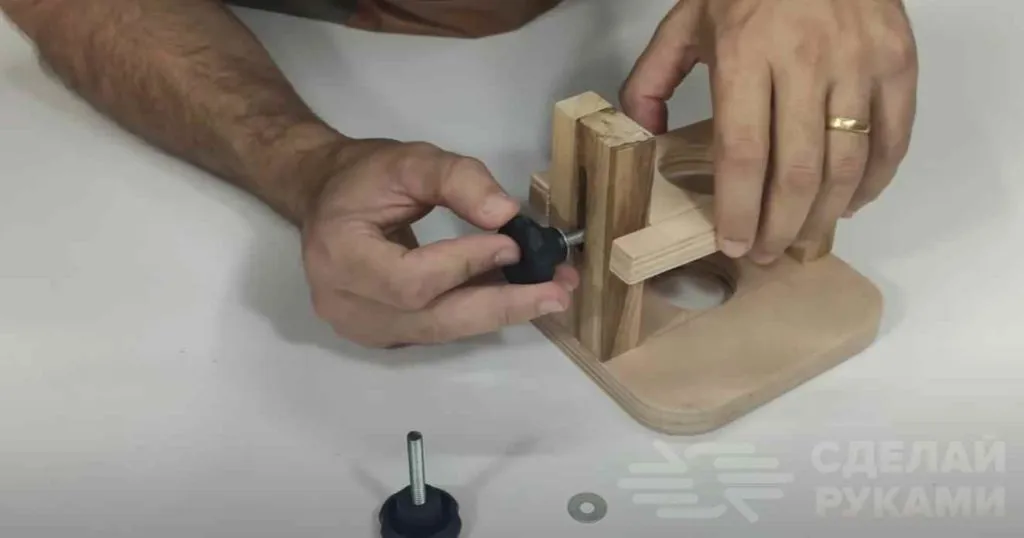

К стойкам площадка крепится с помощью барашковых болтов. Предварительно нужно просверлить в ней отверстия, и установить мебельные гайки.

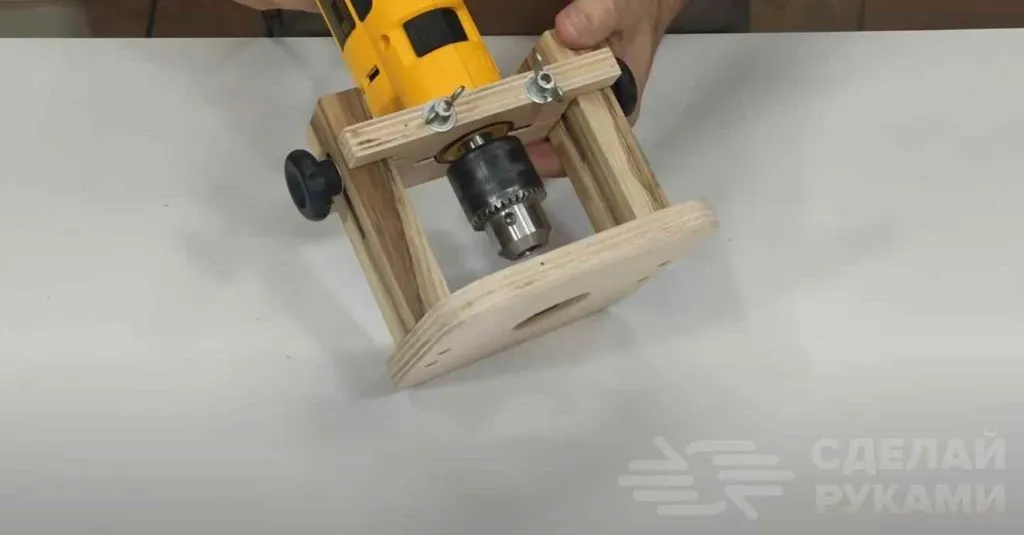

На последнем этапе устанавливаем дрель, и фиксируем ее с помощью двух болтов. Затем в патроне зажимаем фрезу. Поднимая или опуская площадку, можно регулировать вылет фрезы.
Видео
Пошаговый процесс изготовления ручного фрезера показан в авторском видеоролике с YouTube канала «WillWood — Столярные изделия для начинающих».
Incredible what you can do with a drill — router function !!!
Как сделать мини фрезер из бормашинки
Для выполнения мелких фрезерных работ в условиях домашней мастерской можно воспользоваться самодельным мини фрезером, изготовленным на базе бормашинки.
Необходимые материалы:
- бормашинка;
- оргстекло;
- мебельные направляющие;
- фанера или доска;
- крепёжный хомут.
Приспособление состоит из нескольких главных элементов: основания (опорной подошвы), стойки, подвижной площадки, к которой крепится бормашинка, и ограничителя глубины — для регулировки вылеты фрезы.
Своим личным опытом сборки самодельного мини фрезера поделился с нами автор YouTube канала TECH YSF.
Основные этапы работ

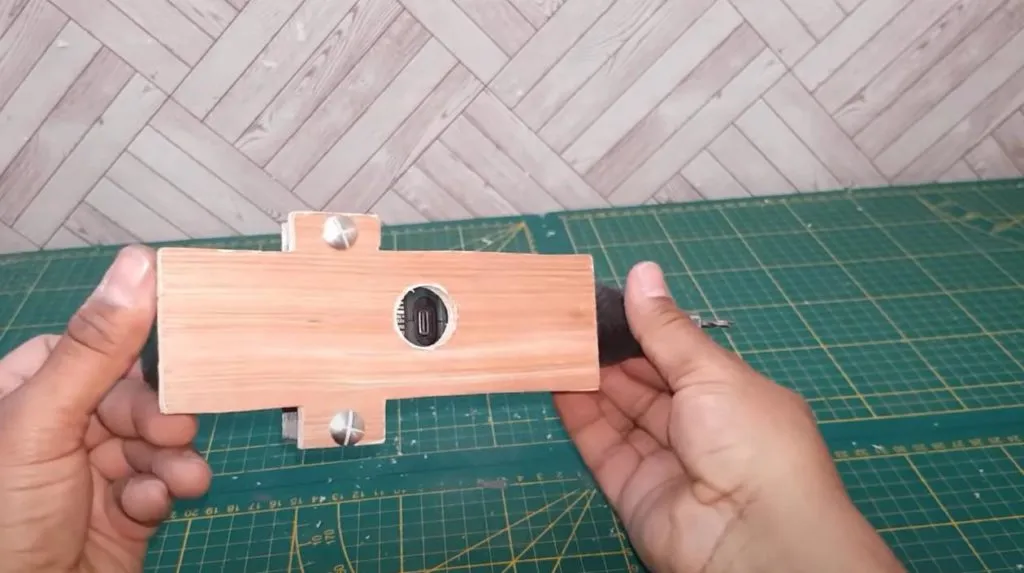

Первым делом необходимо изготовить подвижную площадку. Для этого можно использовать фанеру, ДСП или кусок доски.
Отпиливаем заготовку нужной длины. Вырезаем в ней круглое «окошко», чтобы был доступ к разъёму питания.

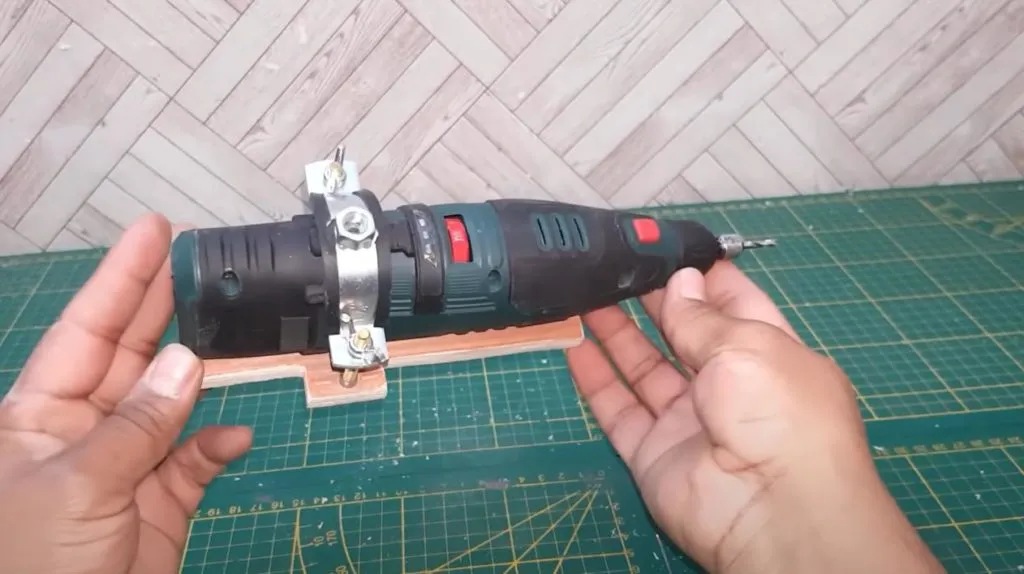

Высверливаем в площадке два отверстия и устанавливаем болты. С помощью крепёжного хомута крепим к стойке бормашинку.

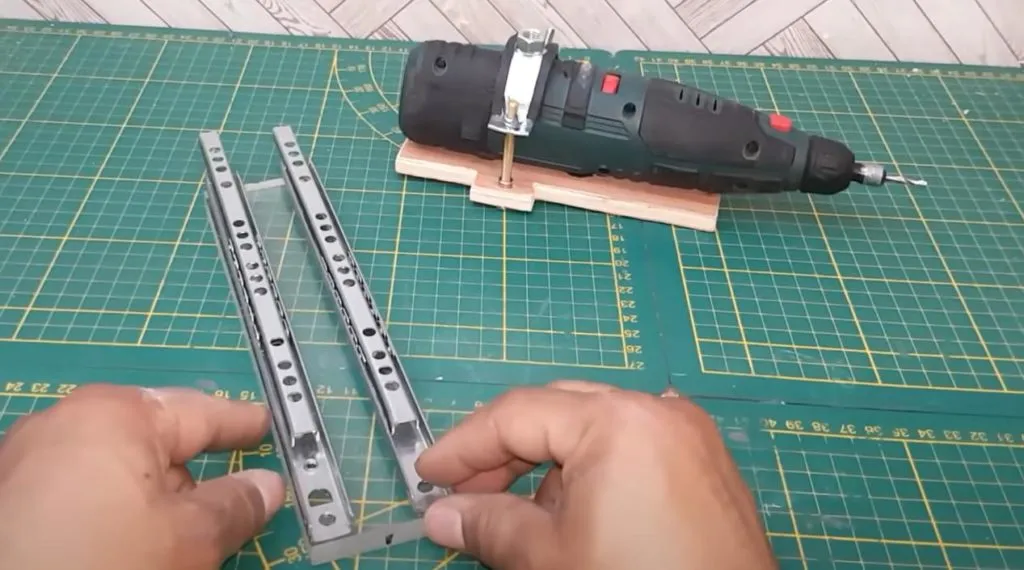

Подготавливаем две мебельных направляющих.
Крепим их к стойке из оргстекла с помощью двустороннего скотча, а затем прикручиваем дополнительно на саморезы.

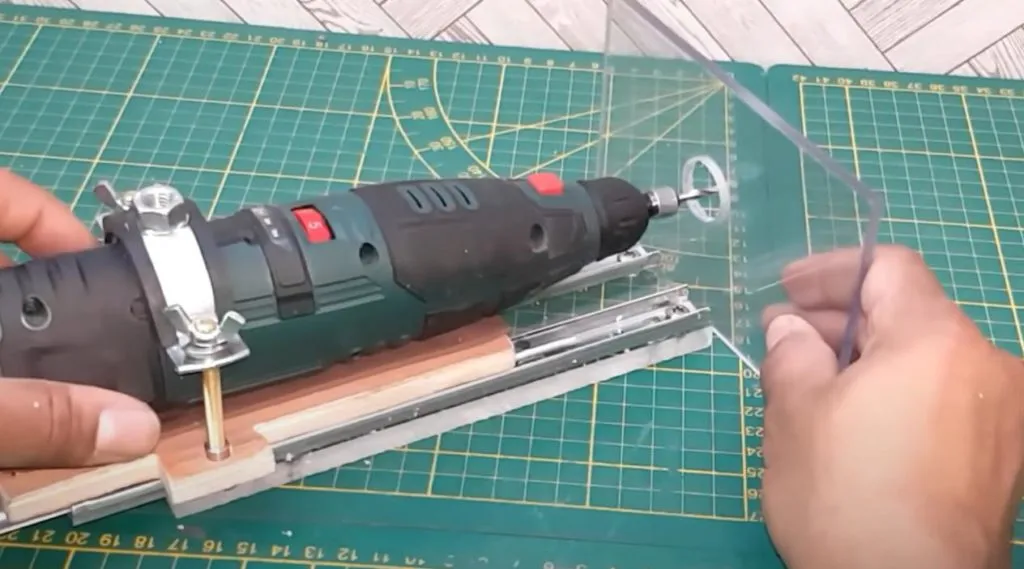

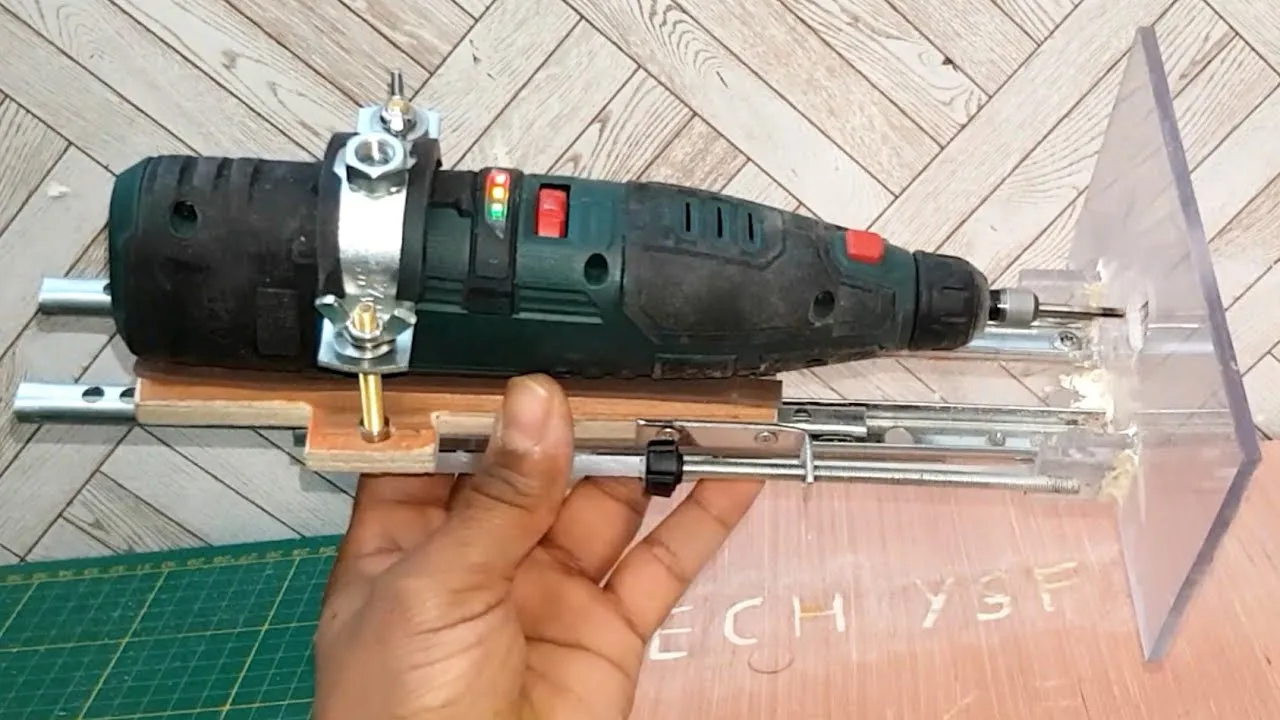

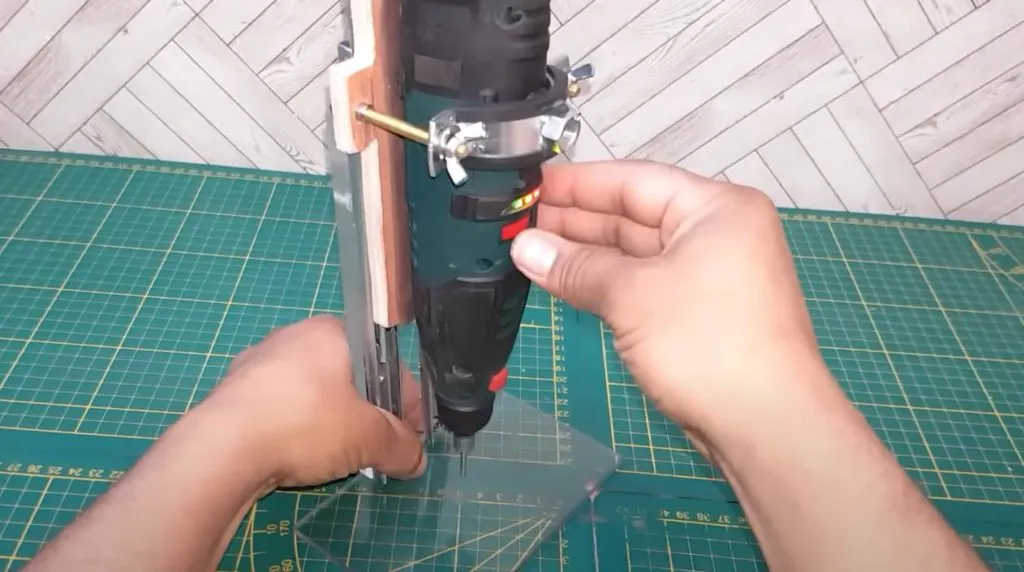

После этого к мебельным направляющим прикручиваем подвижную площадку с бормашинкой.
На следующем этапе к нижней части стойки крепится основание (опорная подошва) из плексигласа. Предварительно в нём надо будет высверлить в нем отверстие для фрезы.

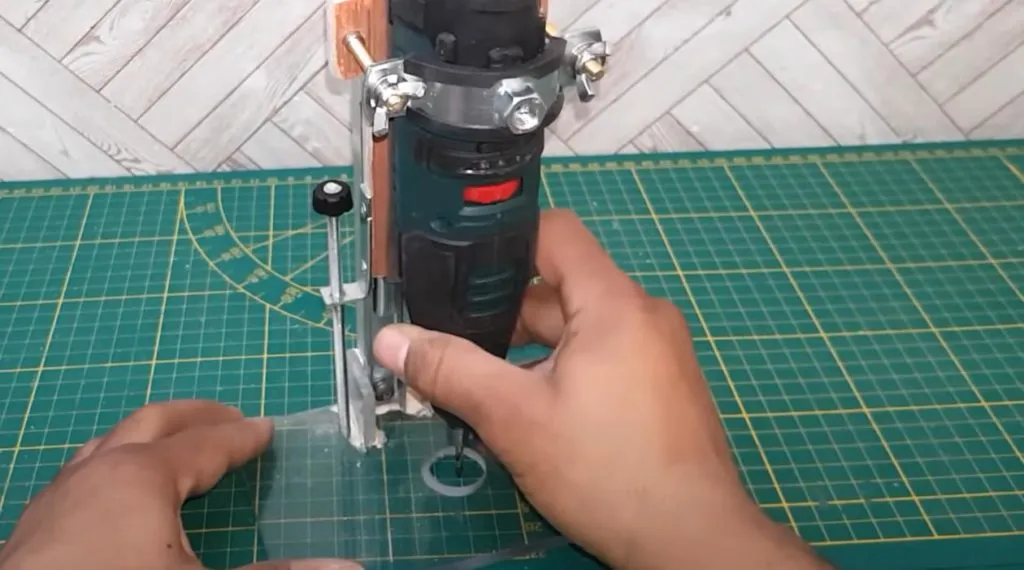

Далее необходимо прикрепить сбоку подвижной площадки самодельный ограничитель глубины для регулировки вылета фрезы.
Видео
Подробно о том, как сделать мини фрезер из бормашинки, рекомендуем посмотреть в авторском видеоролике ниже. Спасибо за внимание.
Amazing idea with the mini milling drill
Компактный ручной фрезер из болгарки и полипропилена
Многие полезные приспособления для домашней мастерской, если нет возможности купить заводские модели, вполне можно изготовить из подручных средств и инструментов.
В данном обзоре автор покажет, как сделать своими руками компактный ручной фрезер из болгарки и полипропилена (фитингов для соединения водопроводных труб).
Также нам потребуются еще две металлических трубки одинаковой длины, обычные гайки и барашковые болты, две удлиненные гайки (муфты) и небольшой кусок листового металла.
Советуем также прочитать статью-обзор: как изготовить самодельные ножницы для резки арматуры и стальных полос.
Первым делом берем шуруповерт или электродрель, вставляем в патрон кусок шпильки необходимой длины.

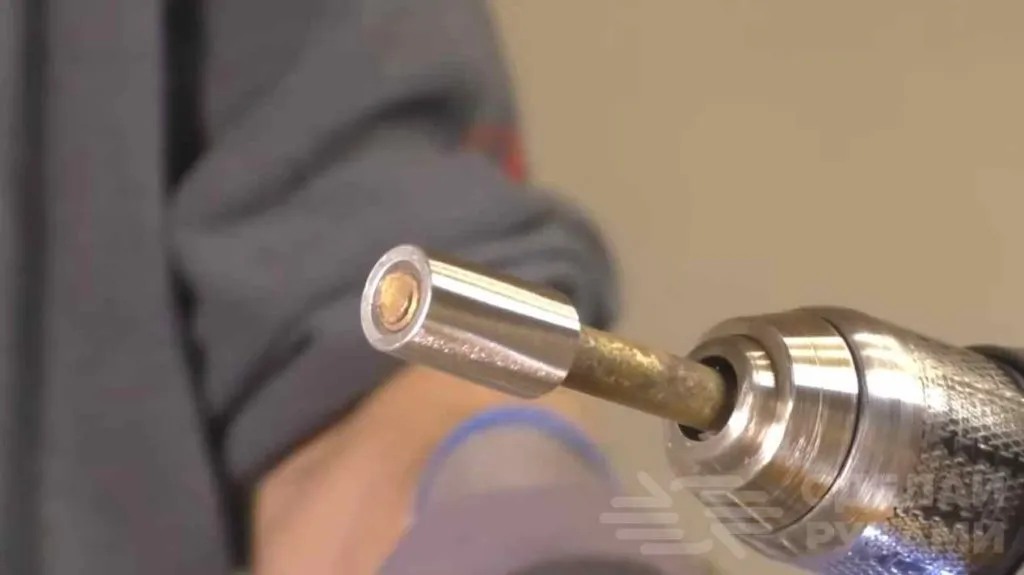

Накручиваем на шпильку удлиненную гайку и обтачиваем по всей окружности, убирая грани и придавая ей округлую форму. Аналогично поступаем со второй муфтой. Гайки запрессовываем в металлические трубки.
Основные этапы работ

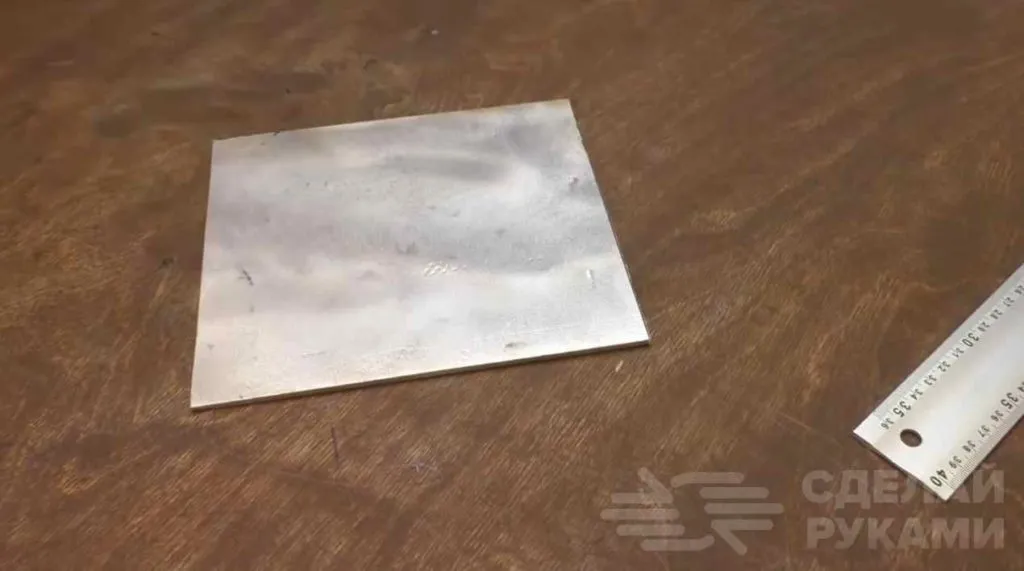

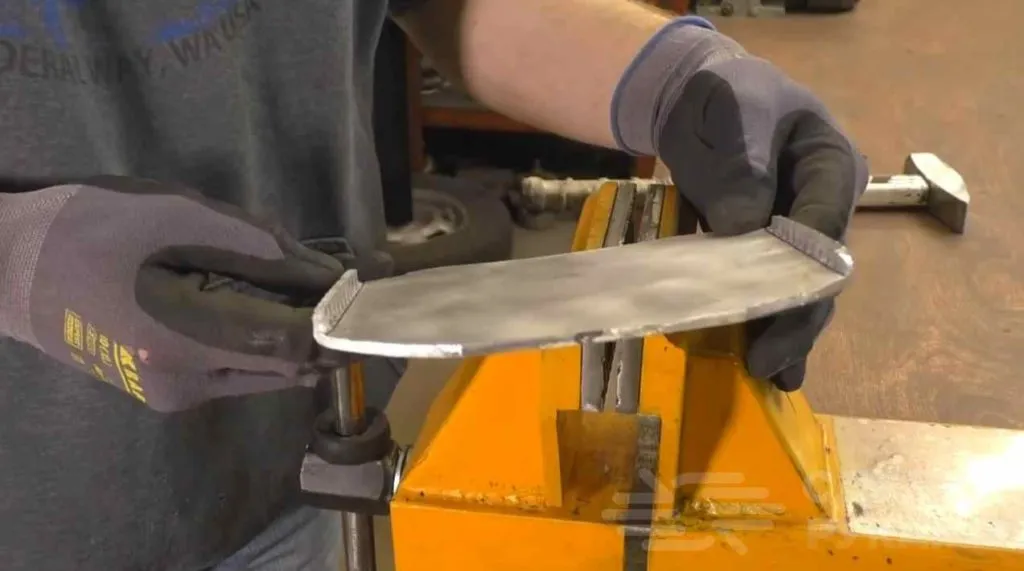

На следующем этапе отрезаем кусок металла нужного размера. Отрезаем углы и загибаем две параллельные стороны.

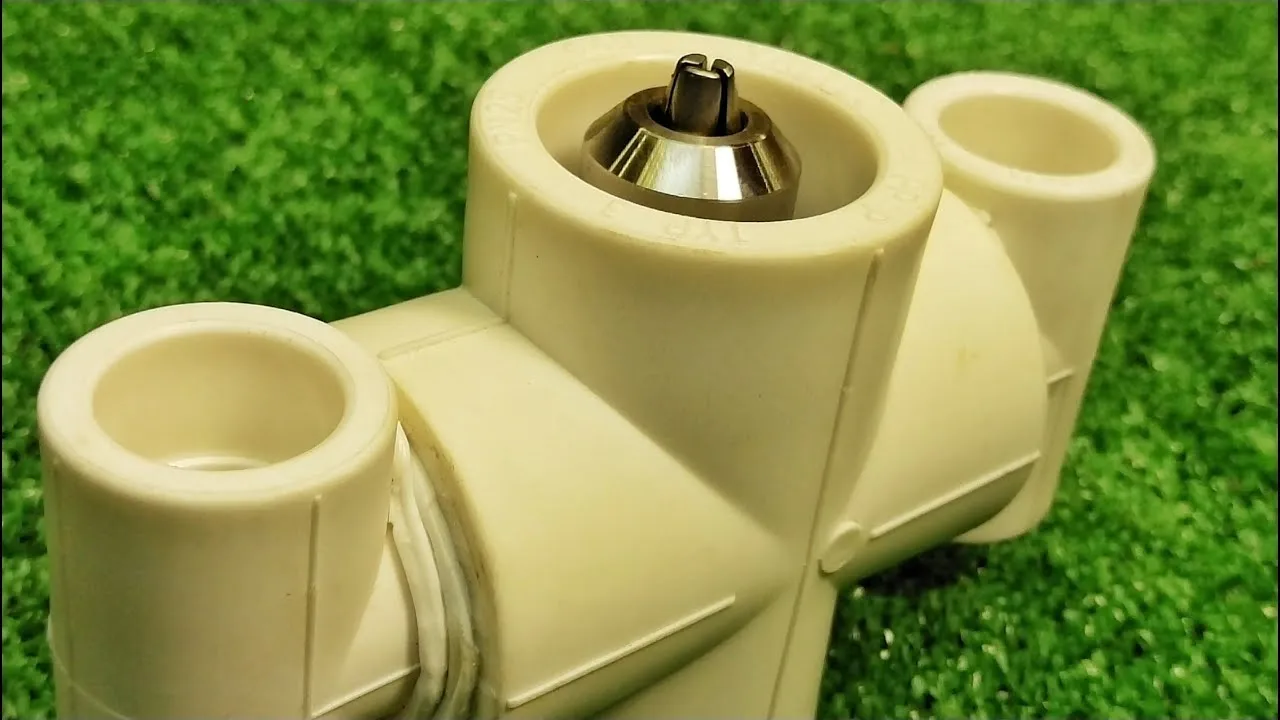

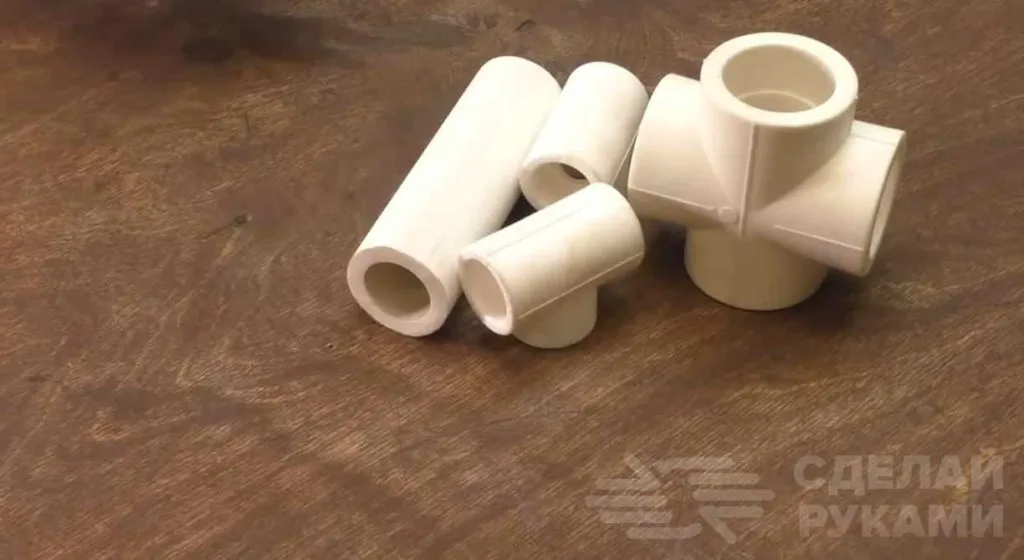

Далее нам потребуются полипропиленовые фитинги: крестовина и два тройника, и кусок трубки.
Впаиваем трубку сначала с одной стороны крестовины, потом обрезаем ножовкой заподлицо, потом — со второй. Это нужно, чтобы уменьшить внутренний диаметр отверстий в крестовине.

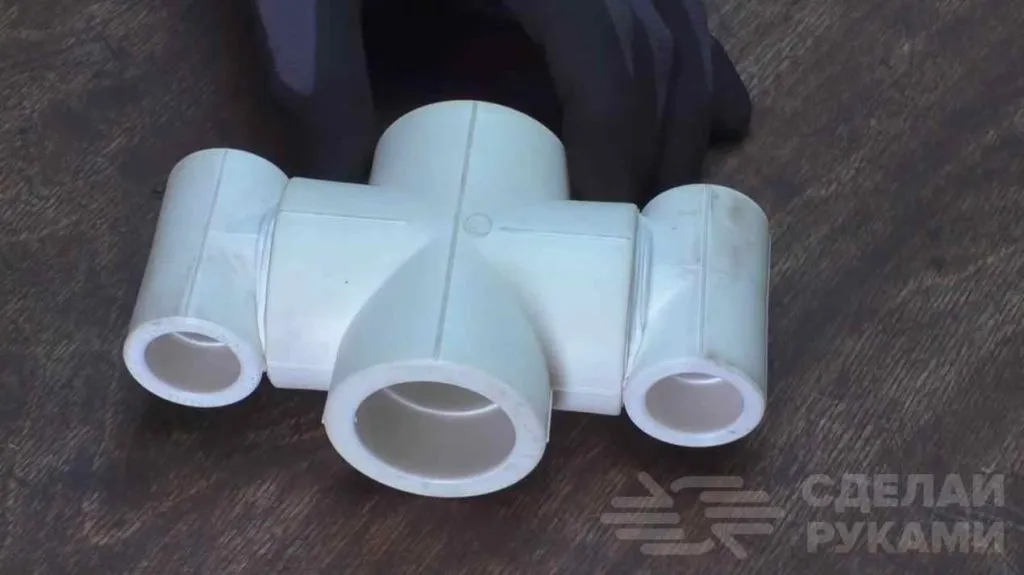

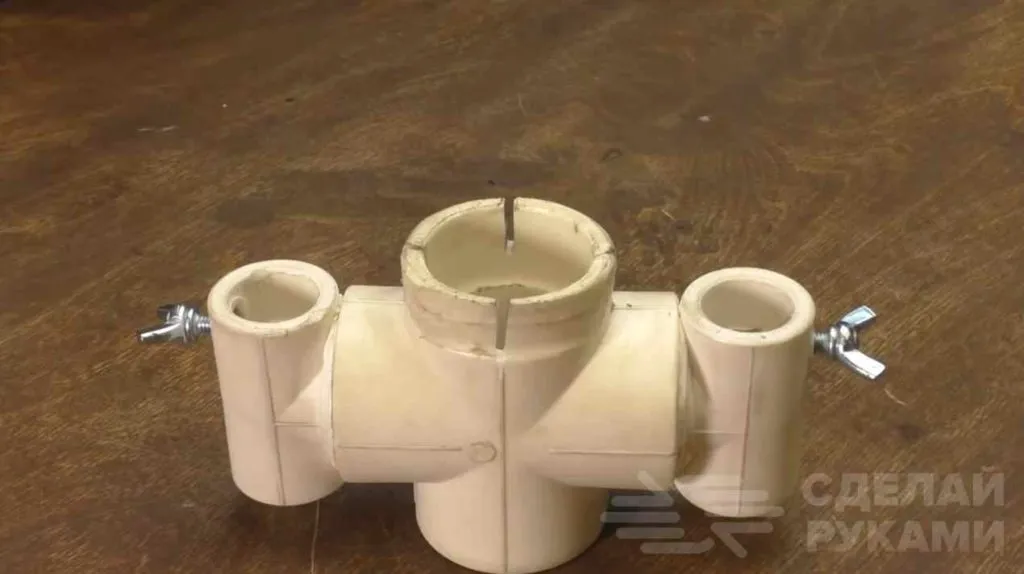

После этого впаиваем в крестовину два полипропиленовых тройника, как это показано на фото ниже.

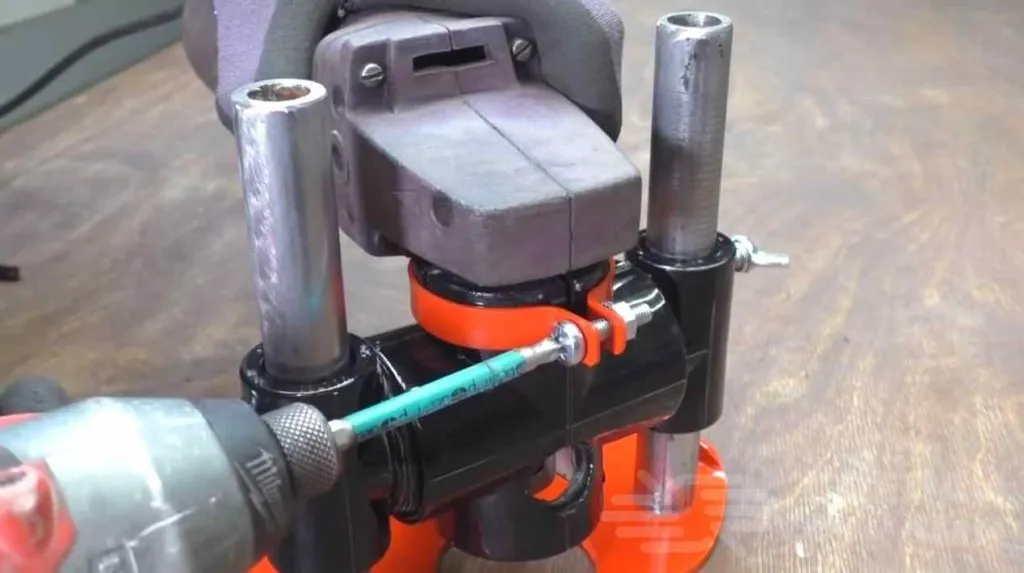

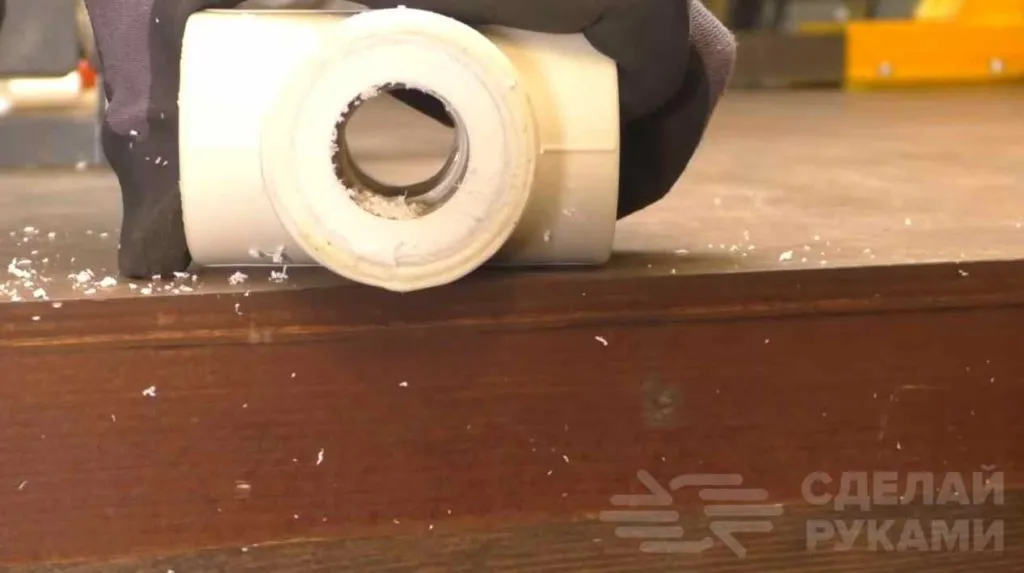

В тройниках сверлим отверстия и впаиваем в них обычные гайки, предварительно нагрев их горелкой. В эти гайки будут вкручиваться барашковые болты. Делаем пропил в верхней части.

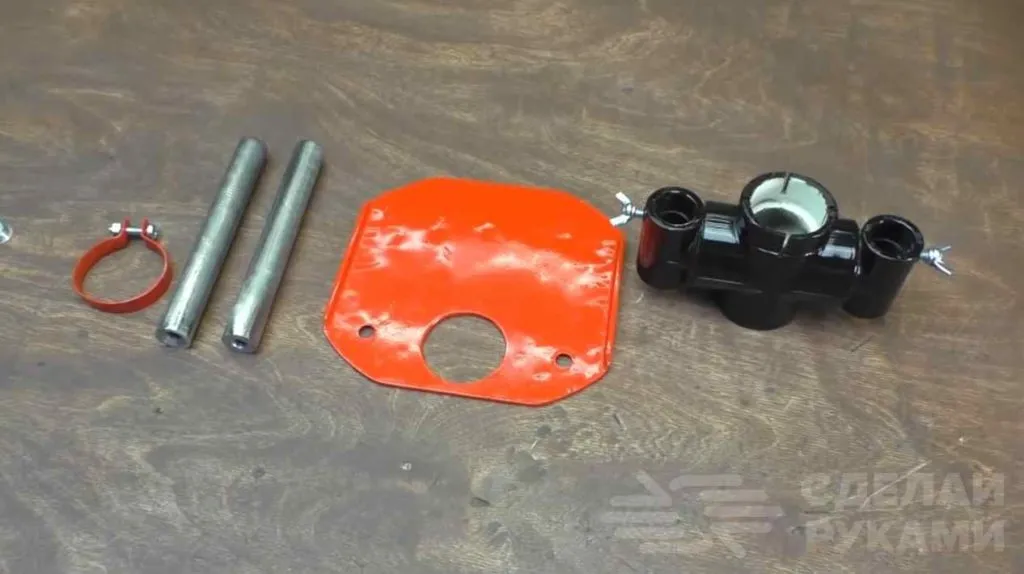

В металлической пластине сверлим три отверстия: одной по центру и два по краям — для установки направляющих. Потом красим все детали, и можно приступать к сборке.
Видео
Подробно о том, как сделать компактный ручной фрезер из подручных материалов, смотрите в авторском видеоролике. Сама идея принадлежит автору YouTube канала Workshop Diy.
Самый дешевый фрезер своими руками!
Ручной фрезер из гравёра с деревянной площадкой
Мини ручной фрезер для точных работ можно сделать из простого гравера. Для создания инструмента необходимо поставить гравёр на площадку перпендикулярно к поверхности.
Самый простой способ изготовления площадки — это использование дерева. Конструкция состоит из нижней части с выпиленным полукругом участком и бруском с вклеенной резьбовой втулкой, на которую устанавливается гравёр.
Регулировка высоты осуществляется двумя шпильками с гайками, а для удобства работы по бокам основания приклеены бруски. Мини фрезером удобно делать точные работы с применением малых насадок.
Ручной фрезер для гипсокартона из обычной болгарки и фанеры
Из обычной болгарки (УШМ) и обрезков фанеры можно сделать своими руками полезный инструмент, который пригодится всем, кто много работает с гипсокартоном.
В данном обзоре автор рассказывает, как сделать своими руками простой кромочный фрезер для гипсокартона. Он снимает слой гипса и аккуратно отделяет сам картон от поверхности гипса.

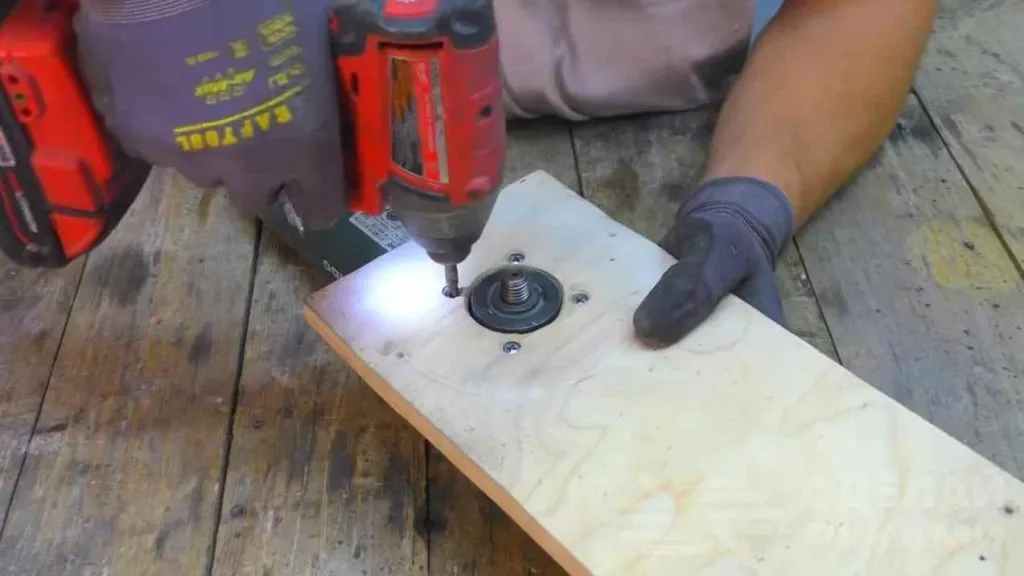

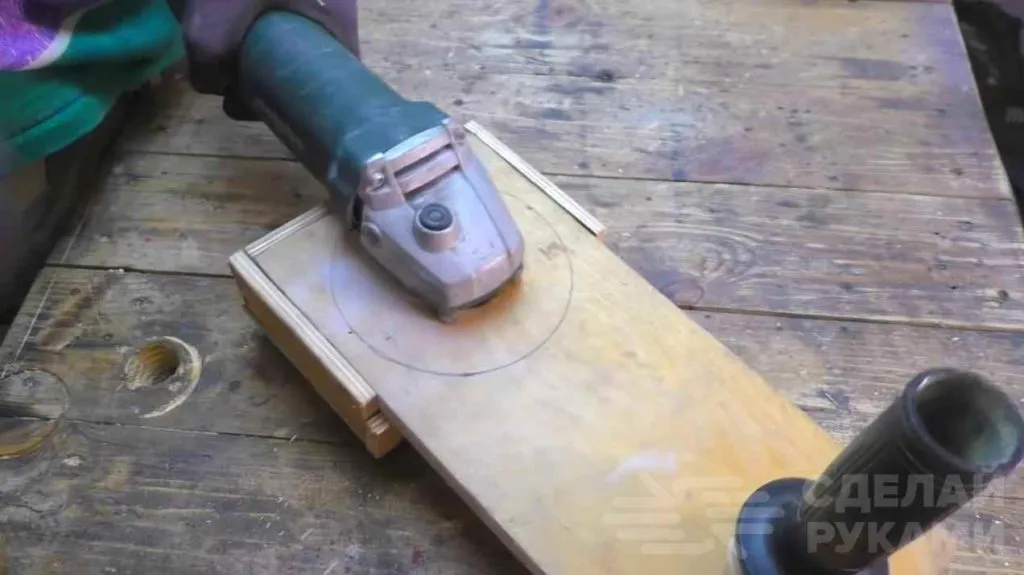

Первым делом необходимо вырезать из фанеры заготовку прямоугольной формы. Высверливаем в ней отверстие, чтобы можно было надеть на редуктор, и сверлим четыре крепежных отверстия.
Основные этапы работ
На следующем этапе, после того как закрепили фанерку, устанавливаем диск и фиксируем его зажимной гайкой.

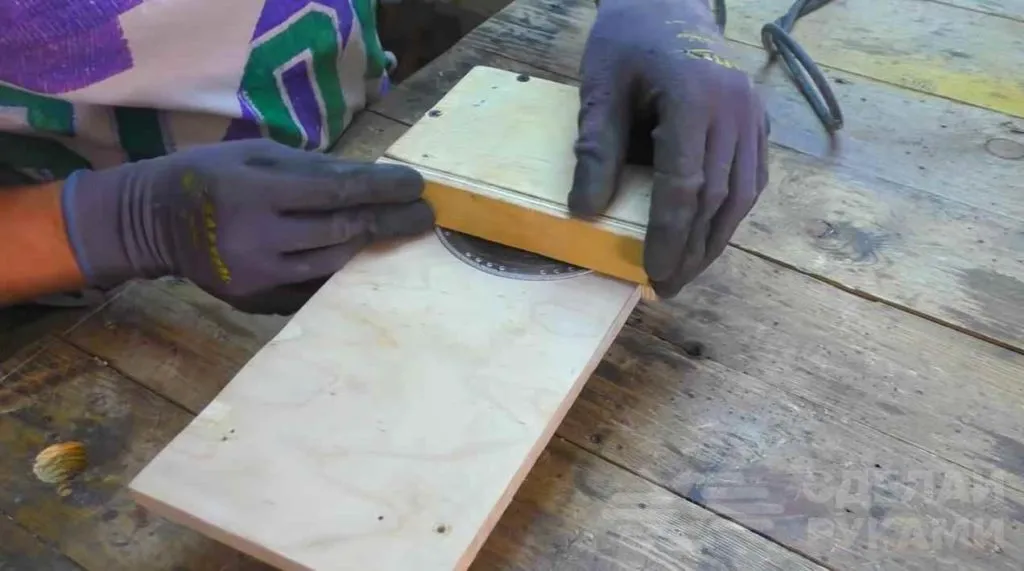

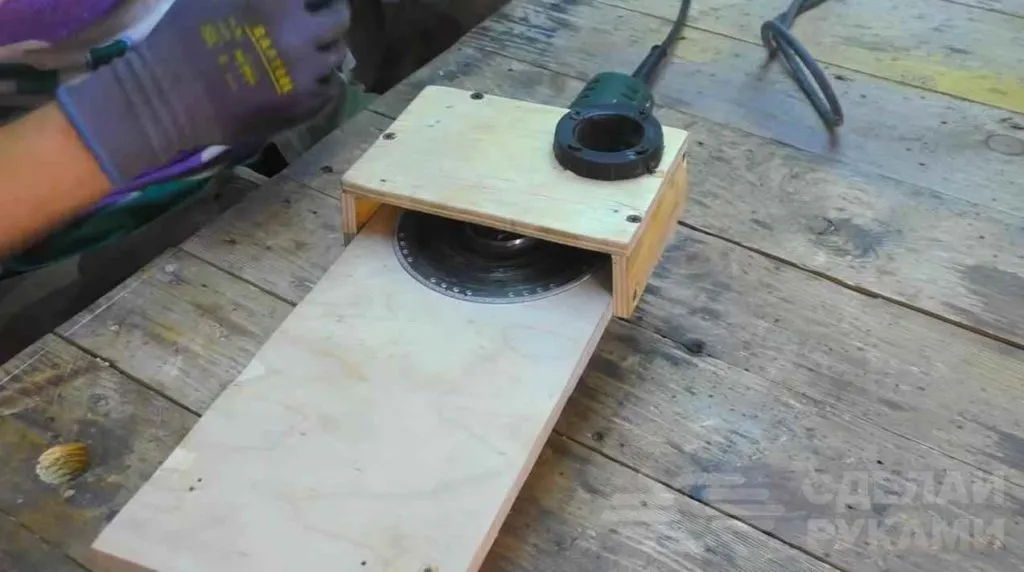

Затем по бокам и с тыльной части прикручиваем куски фанеры, сверху крепим крышку с отверстием для удаления пыли.
Лицевую часть также закрываем небольшим куском фанеры. Должен выглядывать только край диска.

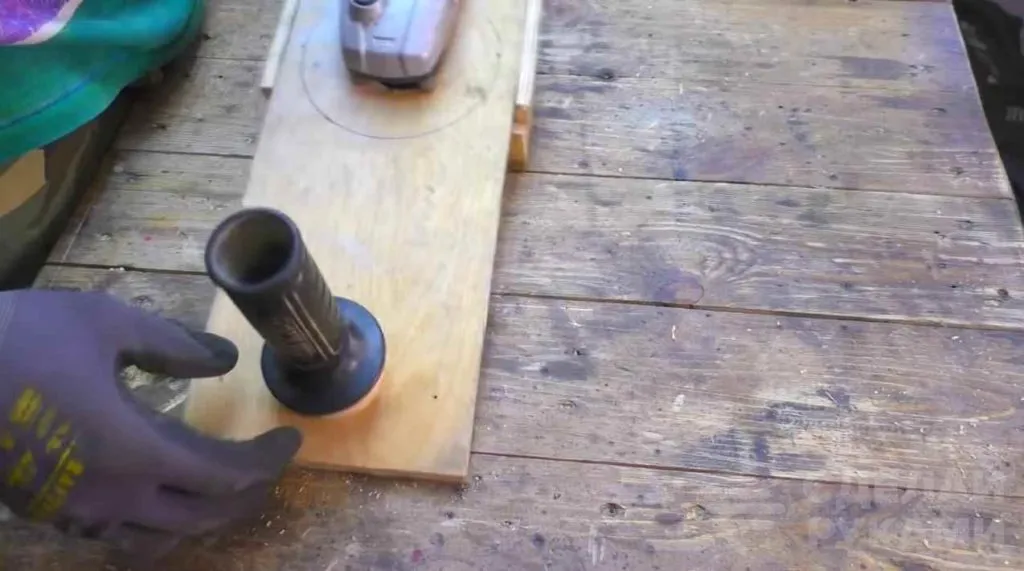

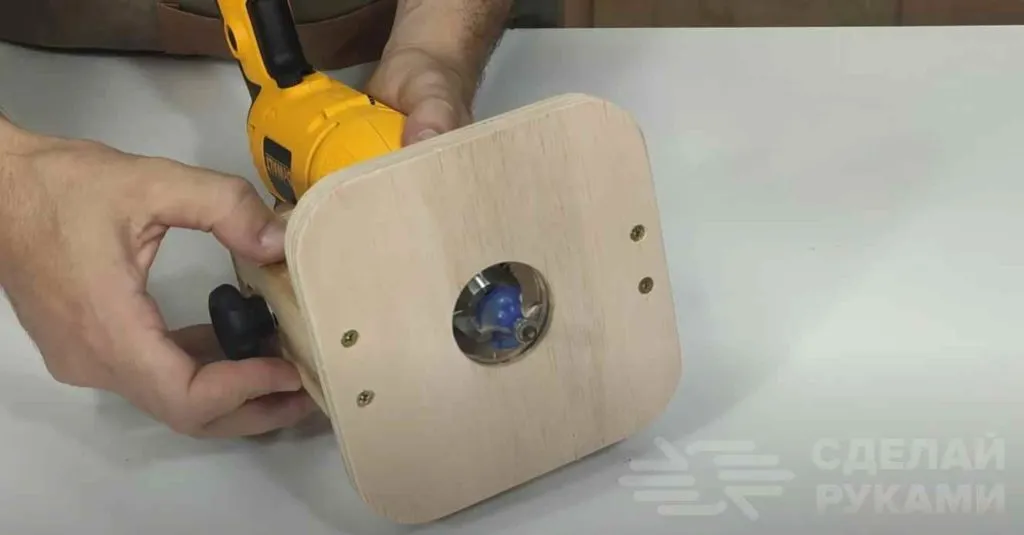

На последнем этапе останется только закрепить ручку, чтобы удобно было держать приспособу в процессе работы. Затем подсоединяем шланг пылесоса, и можно тестировать данную самоделку.
Ручной фрезер из фанеры и электродрели
Иногда при изготовлении какой-либо самоделки в заготовке нужно вырезать паз или, например, красиво обточить торец детали.
Это можно сделать при помощи фрезера. Но покупать такой дорогой инструмент, если вы не планируете его использовать постоянно — нет никакого смысла.
Поэтому в таких ситуациях выгоднее будет сделать ручной фрезер. Например, из электродрели и фанеры.
Первым делом отрезаем заготовки из фанеры необходимого размера.

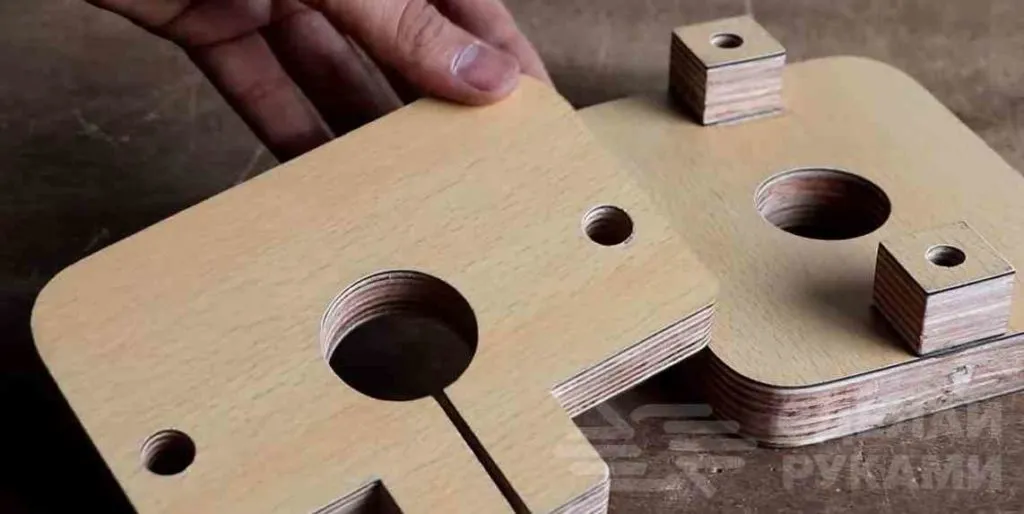

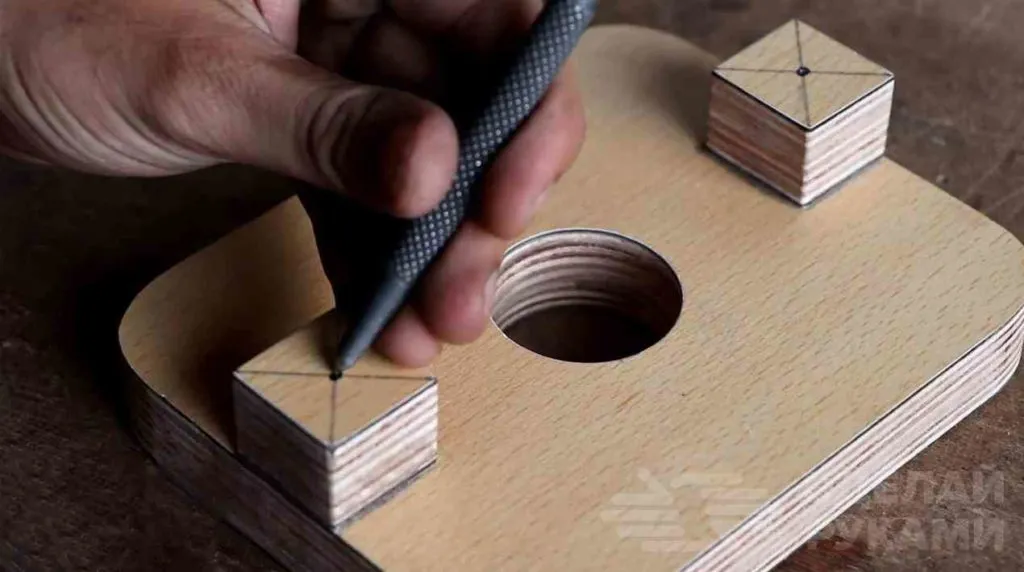

В опорной «подошве» по центру сверлим отверстие для фрезы, а по краям — крепим кубики из фанеры, в которых нужно просверлить отверстия.
Основные этапы работ

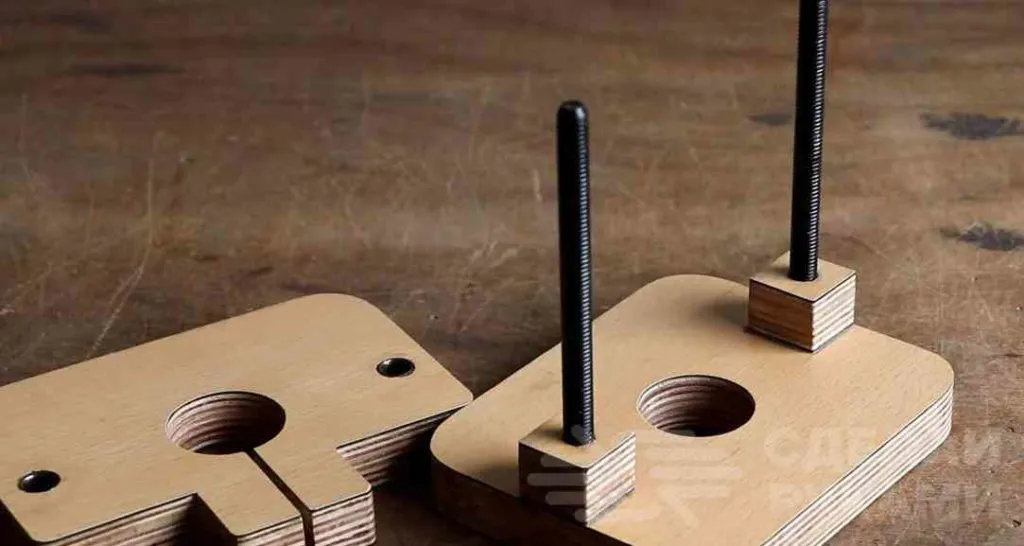

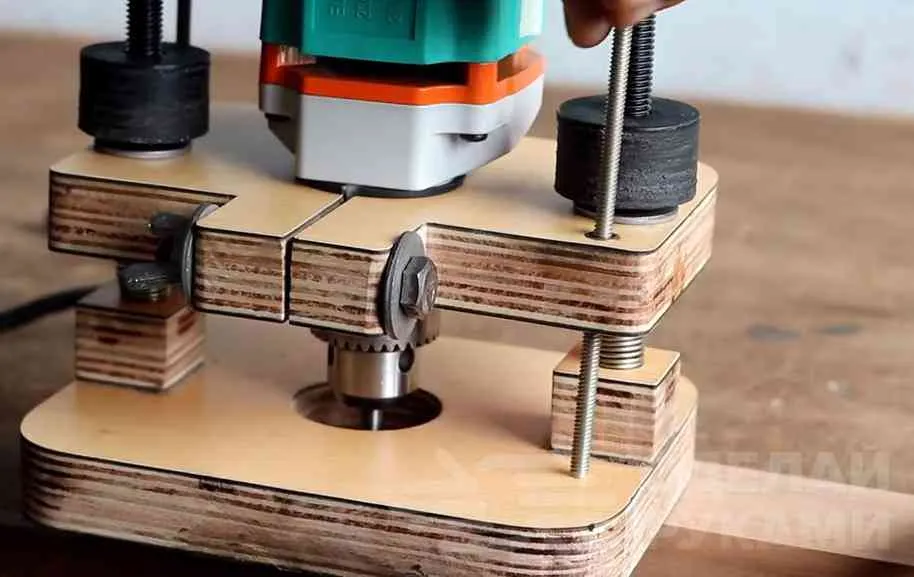

На следующем этапе из фанеры толщиной 18-20 мм вырезаем верхнюю площадку с креплением для дрели. В ней тоже необходимо просверлить отверстия по краям.
В отверстия, просверленные в основании («подошве»), надо будет вставить длинные болты.

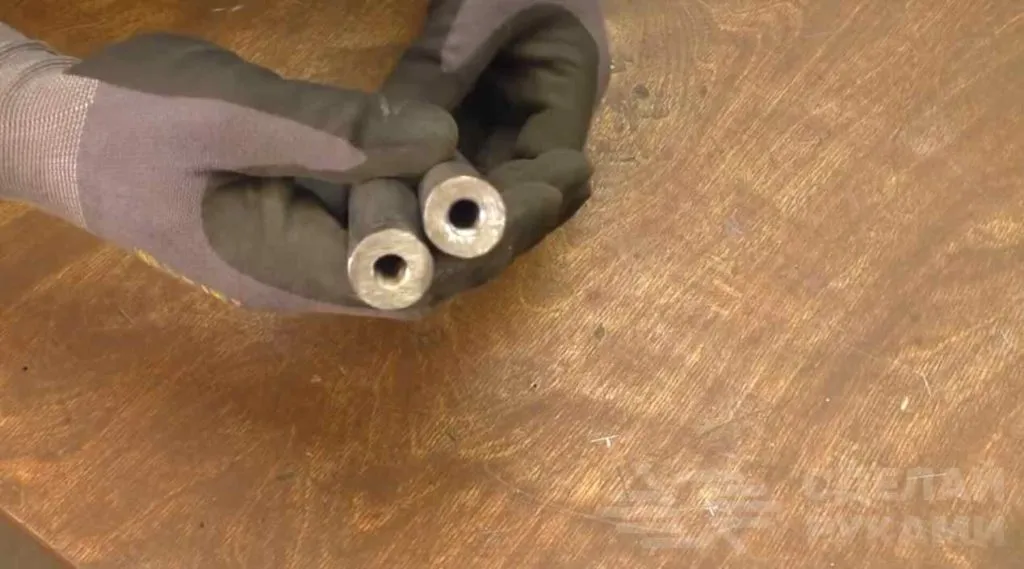

В отверстия, которые просверлены в верхней площадке самодельного фрезера, запрессовываем стальные втулки.
Это необходимо для того, чтобы площадка с дрелью могла свободно перемещаться по направляющим вниз-вверх.

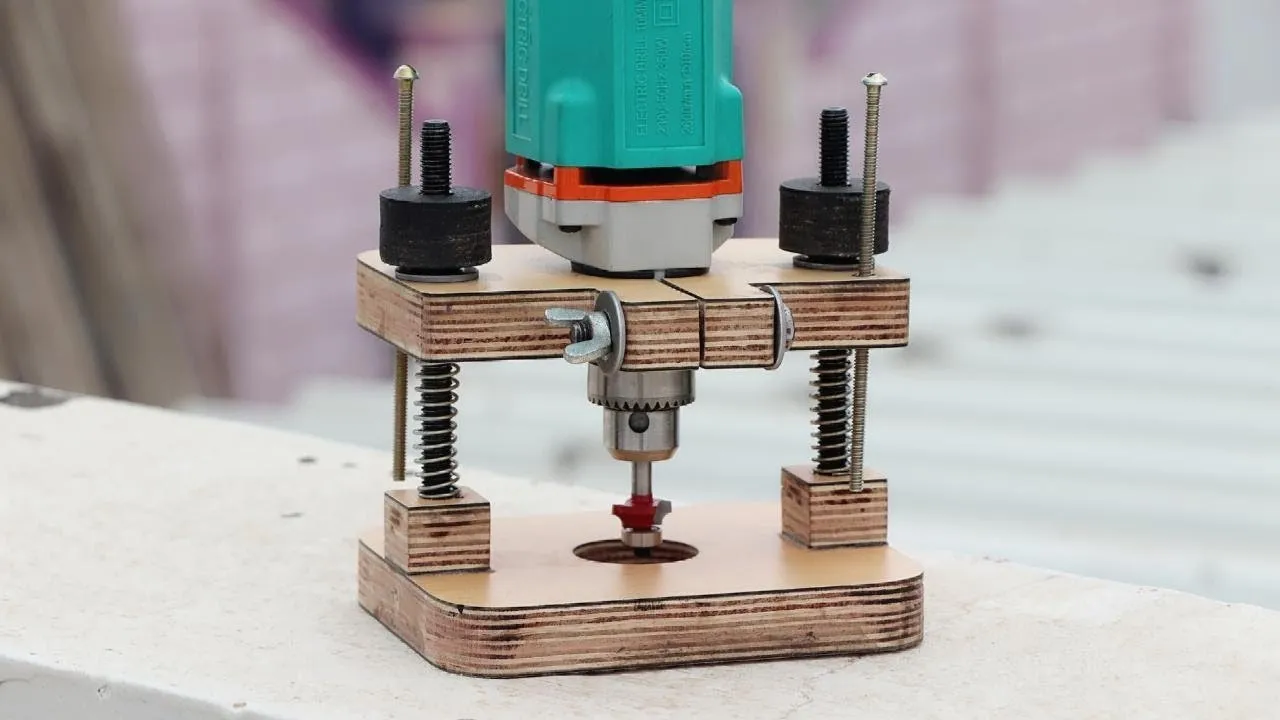

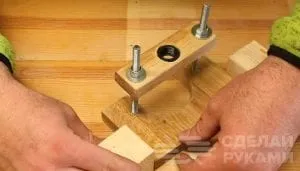

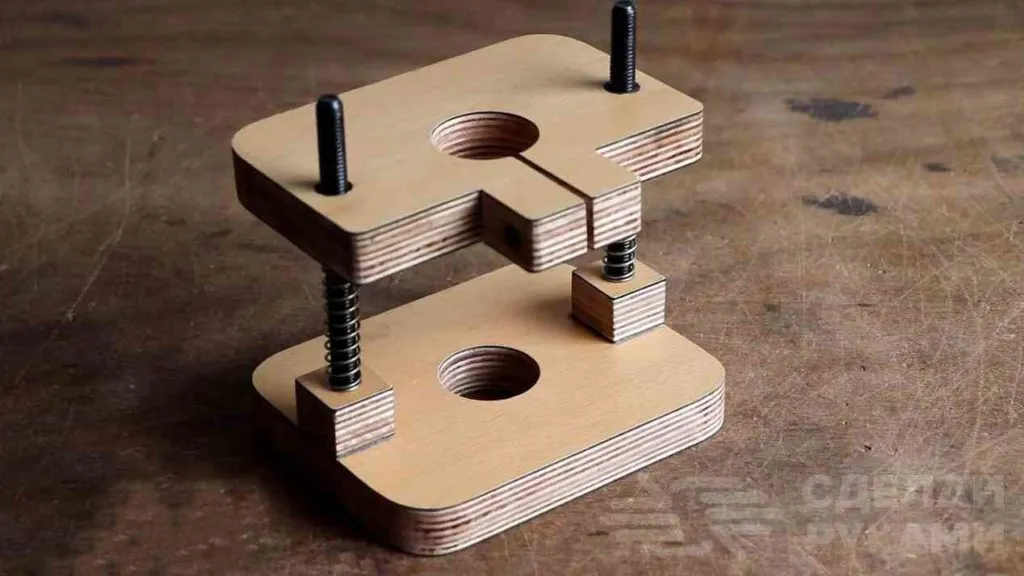

Далее приступаем к сборке: на болты надеваем пружины, потом устанавливаем верхнюю площадку.

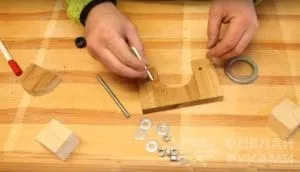

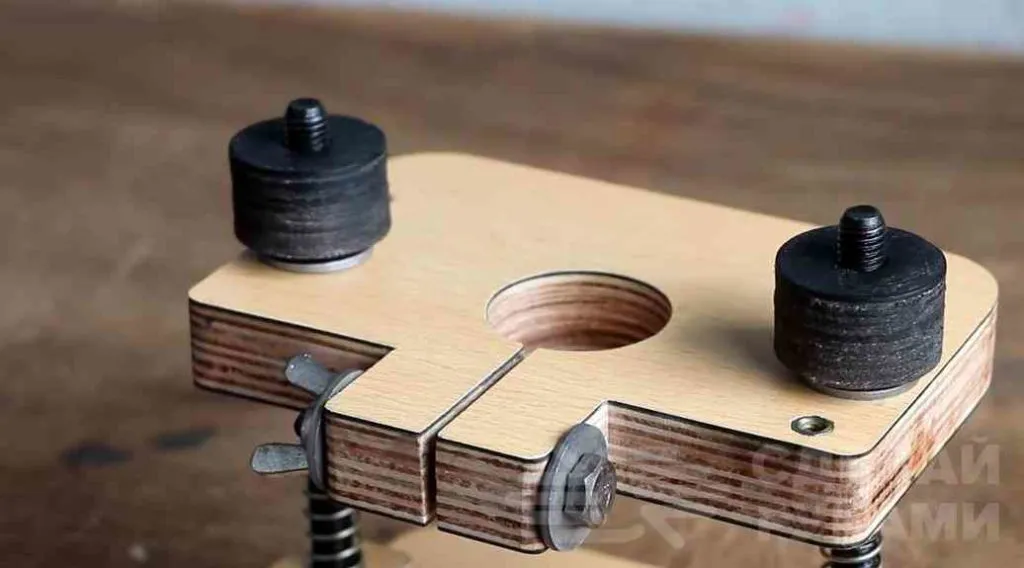

Для фиксации используются две самодельных барашковых гайки, изготовленные из фанеры и обычных гаек.
Видео
Подробно о том, как сделать ручной фрезер из фанеры и электродрели, смотрите в данном видеоролике.
Make A Router Attachment For Drill Machine || Homemade Drill Attachment
Ручной фрезер из мотора от стиральной машины

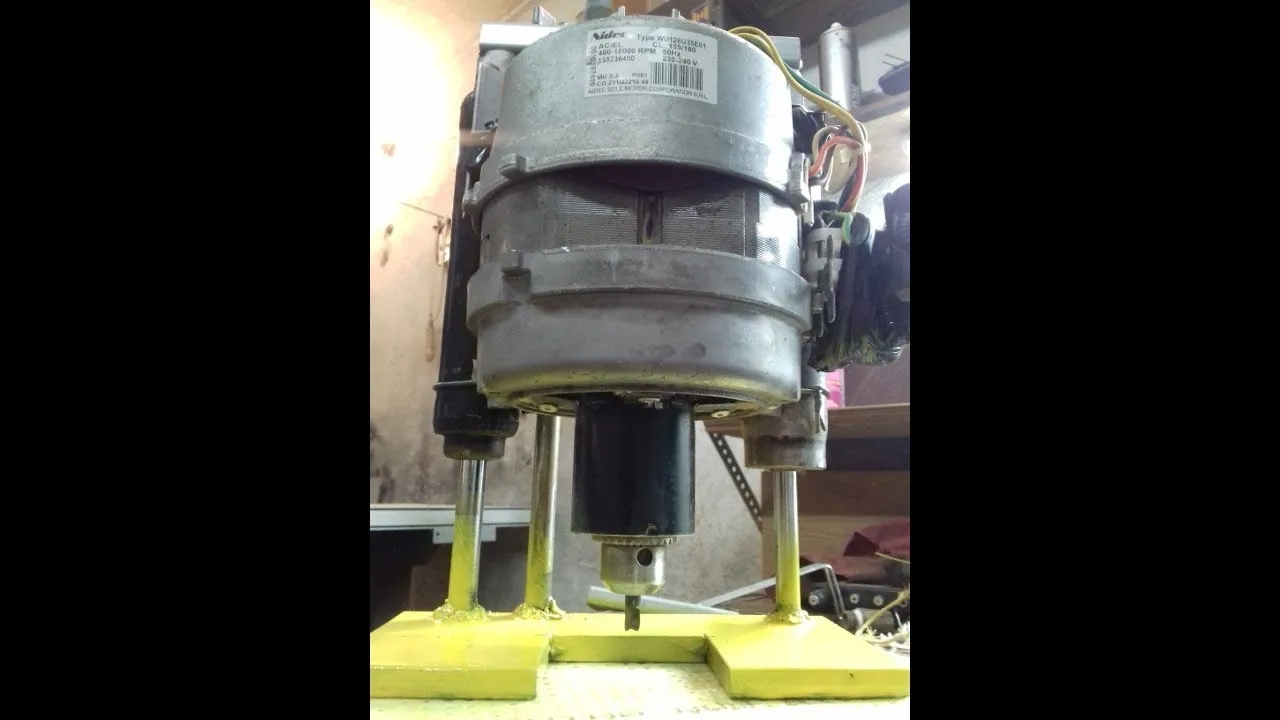

Если вам попался в руки электродвигатель от стиральной машинки-автомат, его можно использовать с пользой. Например, почему бы не сделать ручной фрезер для гаража или домашней мастерской?

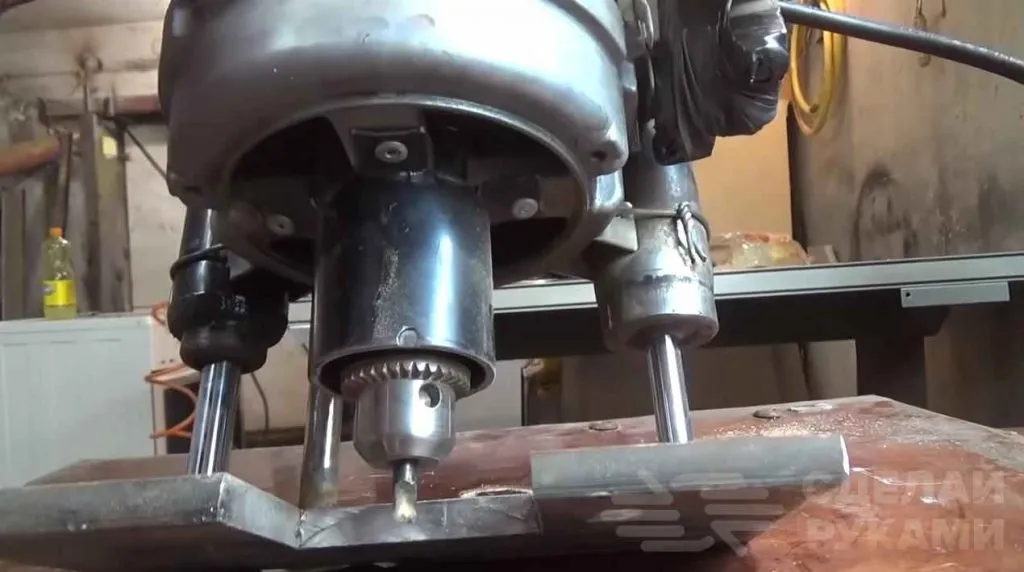

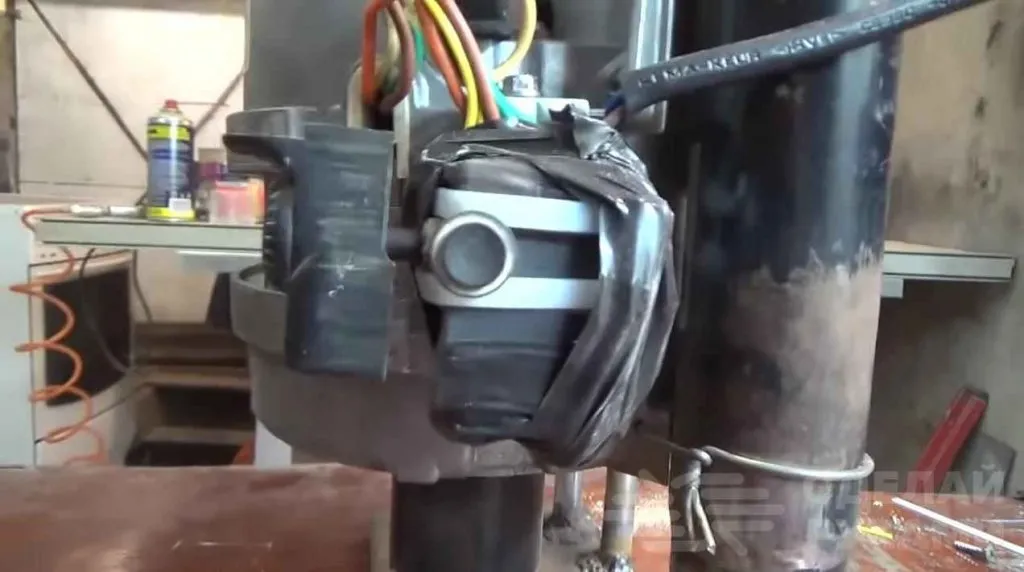

В первую очередь необходимо насадить сверлильный патрон на вал двигателя. Для этого надо сточить вал до нужного диаметра, а также рассверлить отверстие в самом патроне.

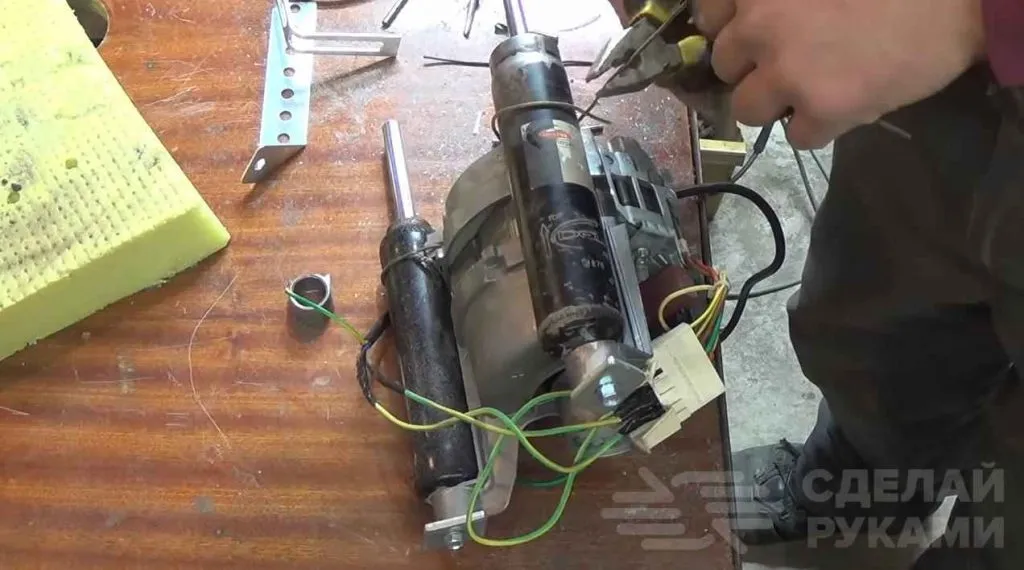

На следующем этапе необходимо взять амортизаторы авто, просверлить в них крепежные отверстия, слить масло и прикрепить к корпусу электродвигателя. Они будут выступать в качестве направляющих.
Изготовление ручного фрезера

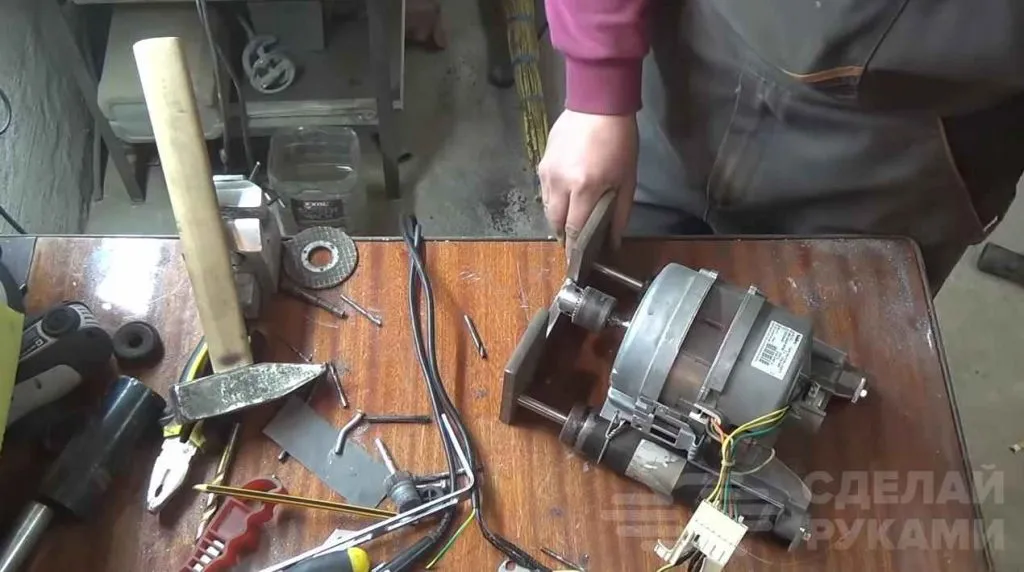

Далее автор отрезает болгаркой кусок пластины прямоугольной формы и вырезает в нем квадратное отверстие. Затем штоки амортизаторов надо будет приварить к этой стальной пластине.
Потом нужно сделать защитный кожух для патрона. Это на тот случай, если вдруг патрон слетит с вала, то чтобы не полетел в неизвестном направлении. Ну а вообще лучше использовать не сверлильный, а цанговый патрон.
В конце останется только сделать механизм для регулировки фрезера по высоте и установить кнопку включения (ее можно снять со старой электрической дрели).
Видео
Подробнее о том, как сделать ручной фрезер из двигателя от стиральной машины-автомат, смотрите в видеоролике на сайте.
Это круто. Как сделать МОЩНЫЙ фрезер из мотора от стиралки своими руками.
Как сделать ручной фрезер из электрической дрели
При помощи ручного фрезера можно выполнять различные операции по обработке деревянных заготовок: снимать фаску, оформлять кромку, делать резьбу. Однако для многих мастеров нет острой необходимости в покупке ручного фрезера, поскольку он требуется лишь для выполнения разовых работ.
В такой ситуации намного дешевле и проще сделать самодельный ручной фрезер из подручных материалов.

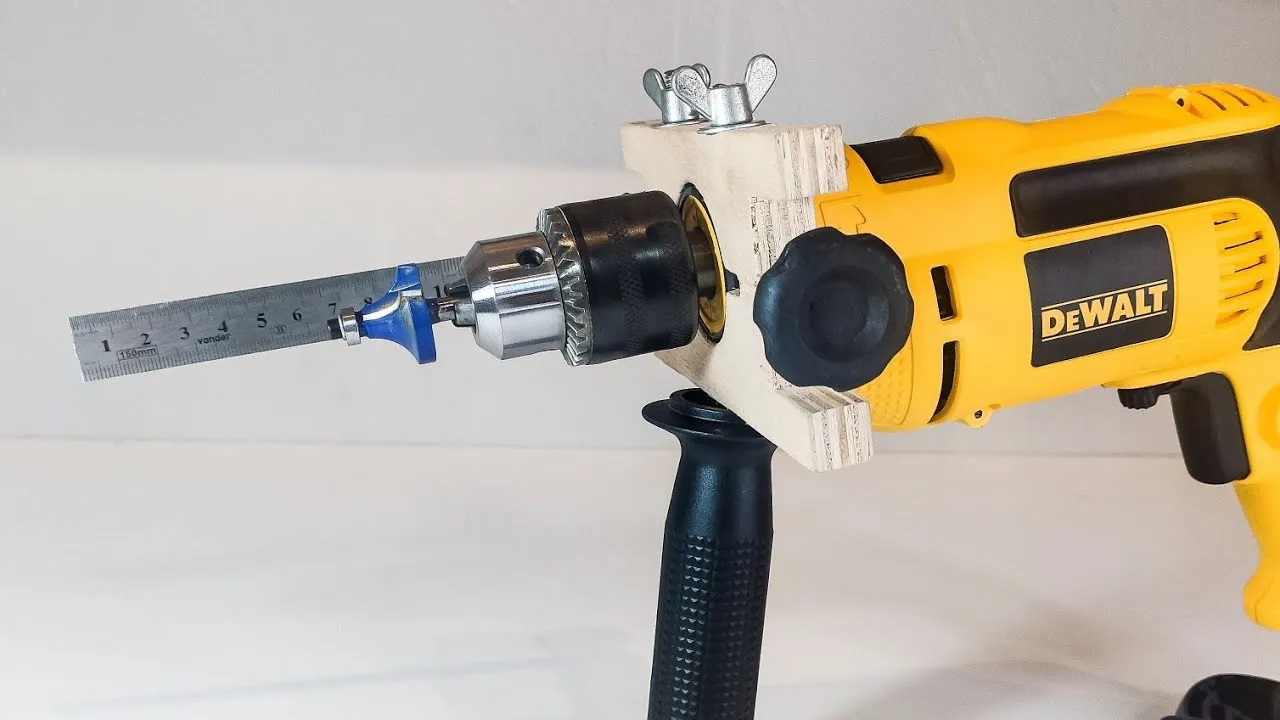

Опорную станину можно сделать из доски или фанеры, а в качестве привода можно использовать сетевую электродрель.

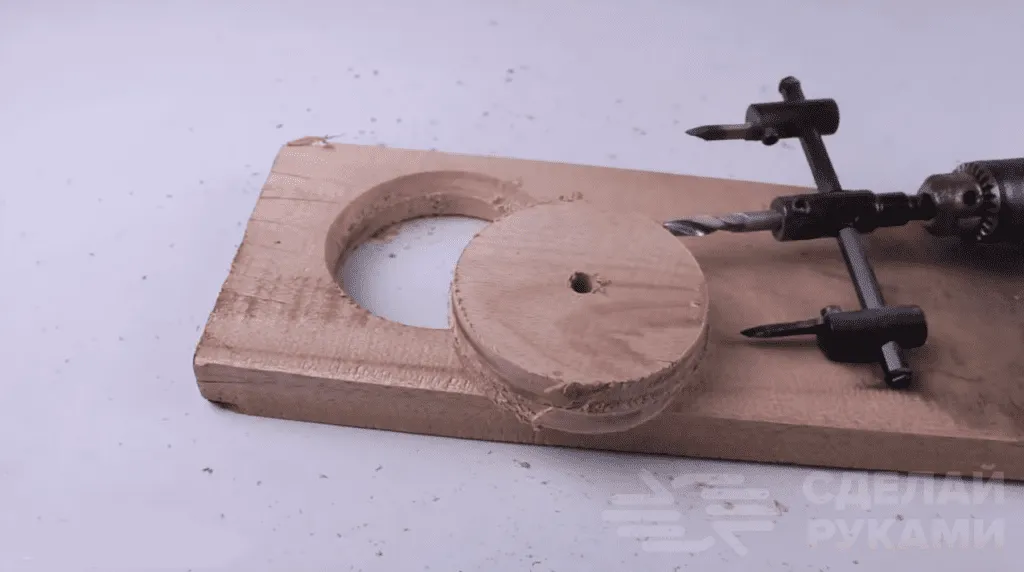

Из куска доски или фанеры подходящей толщины и размеров необходимо вырезать две круглых заготовки. Они будут использоваться для изготовления основного каркаса. Обрабатываем диски на ленточно-шлифовальном станке.
Основные этапы работ
После шлифовки в круглых деревянных заготовках нужно просверлить отверстия по центру. Для этого лучше всего использовать коронку подходящего диаметра.

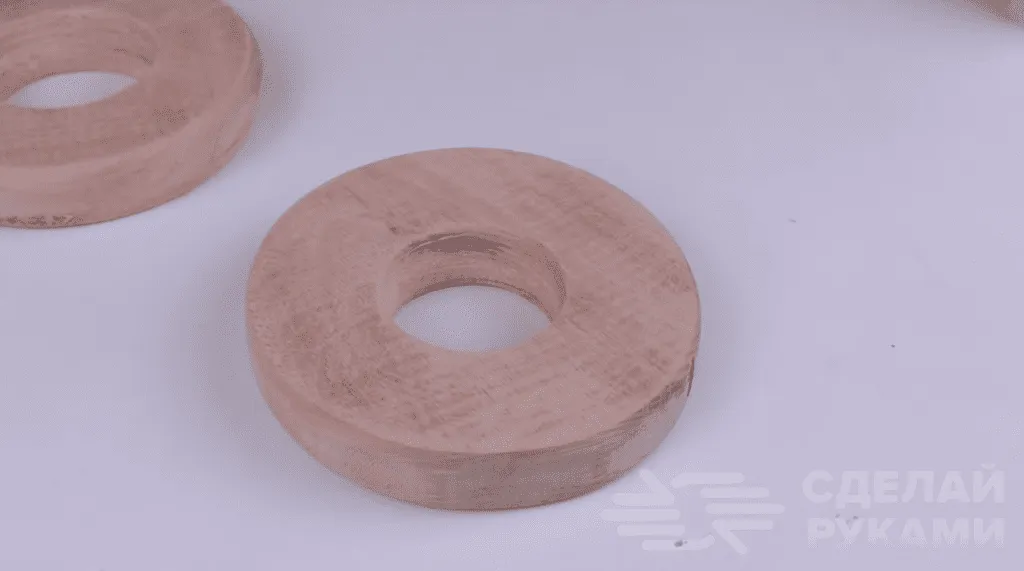

Внутренние края зачищаем при помощи наждачной бумаги. В итоге должны получится два «бублика».

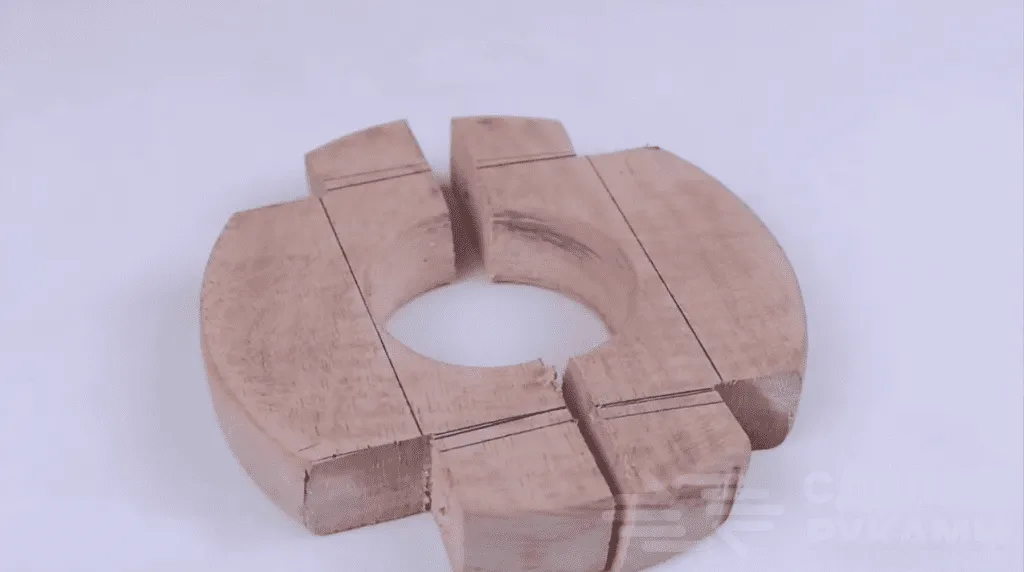

На одном из деревянных кругов делаем разметку и выпиливаем четыре куска. В получившихся «выступах» (не во всех, а только в двух) сверлим сквозные отверстия и делаем углубление под потай. После этого размечаем круг пополам и распиливаем его на 2 одинаковые части.

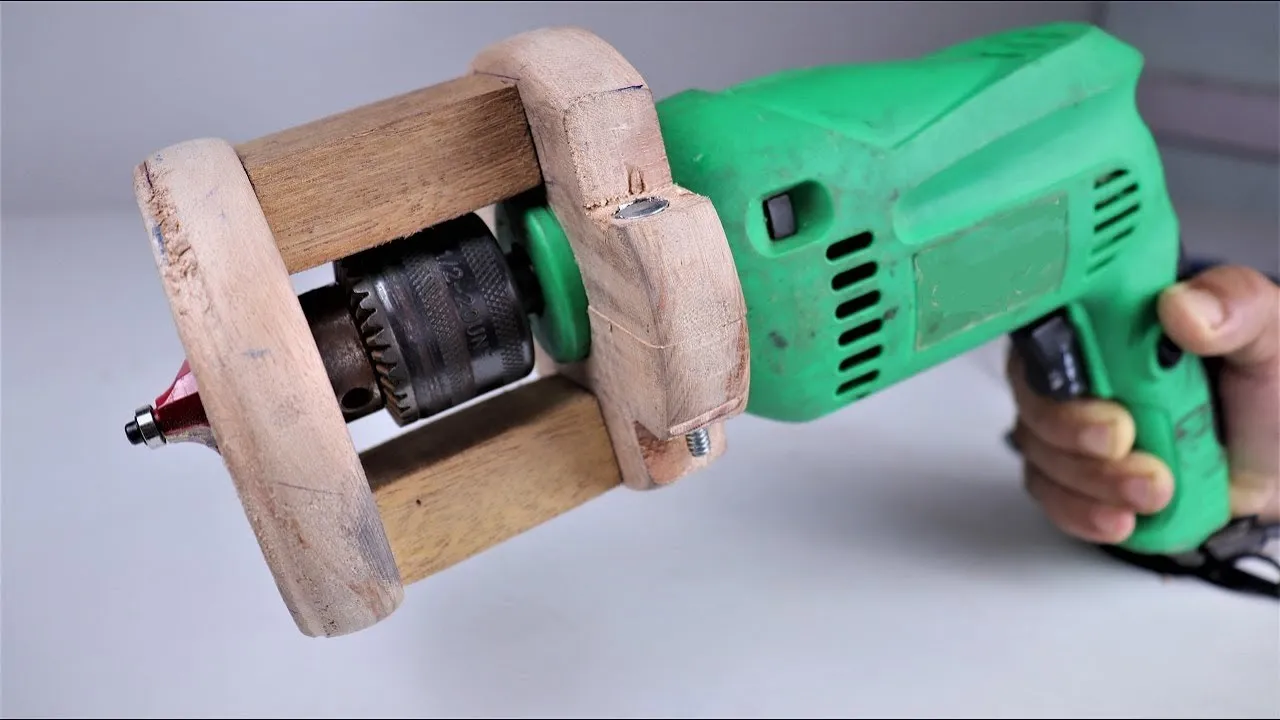

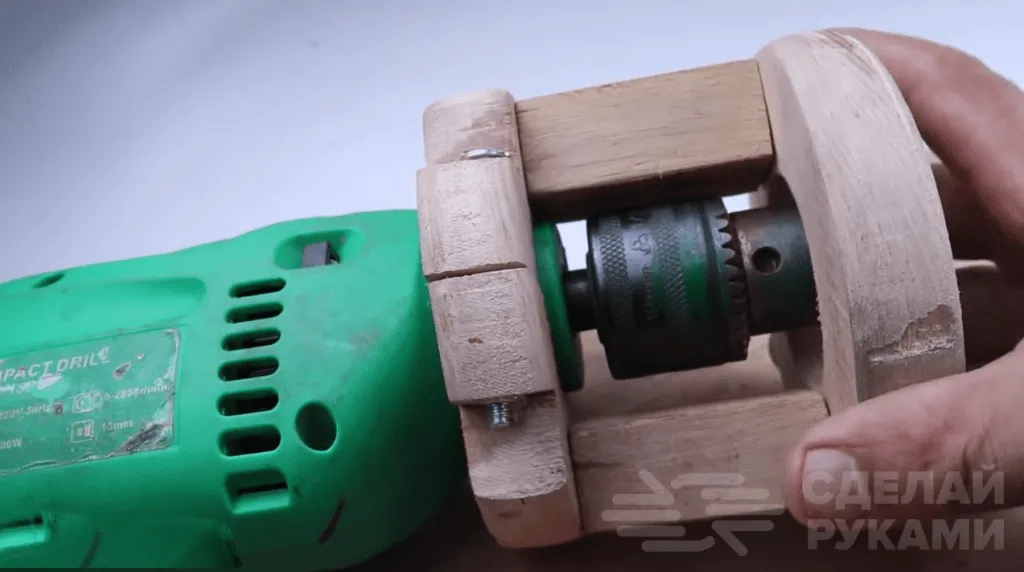

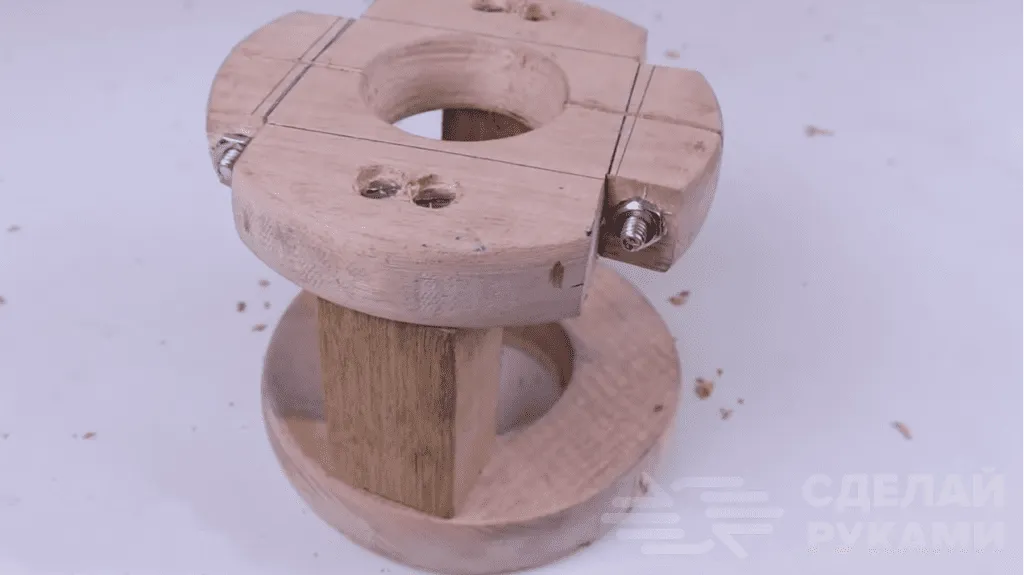

На последнем этапе работ соединяем оба деревянных «бублика» между собой при помощи двух деревянных брусков, установленных вертикально. Предварительно делаем разметку и сверлим отверстия.
Видео
Подробнее о том, как сделать простой ручной фрезер из электрической дрели, смотрите в видеоролике на сайте.
How to Make a Wooden Router Attachment for a Drill machine. | DIY .
