Алгоритм работ по чердачному перекрытию по деревянным балкам: этапы возведения, пароизоляция и утепление

Чердачное перекрытие, выполненное по деревянным балкам, осуществляется после завершения строительства всех несущих элементов здания. Несмотря на видимую простоту этого процесса, новички часто сталкиваются с определенными трудностями при его выполнении, обусловленными необходимостью эффективной теплоизоляции полученной конструкции.

В нашей статье мы расскажем, на что должно опираться такое перекрытие и как его сделать максимально надежным и долговечным.

Утепление этой конструкции – сложная, но выполнимая задача

Материалы и инструменты

Работу над чердачным перекрытием стоит начинать только тогда, когда под рукой будет все необходимое. Стоит заранее закупить материалы и для несущих элементов, и для утепления, и для отделки (см.также статью «Чем и как утеплить стены в деревянном доме внутри и снаружи правильно»).

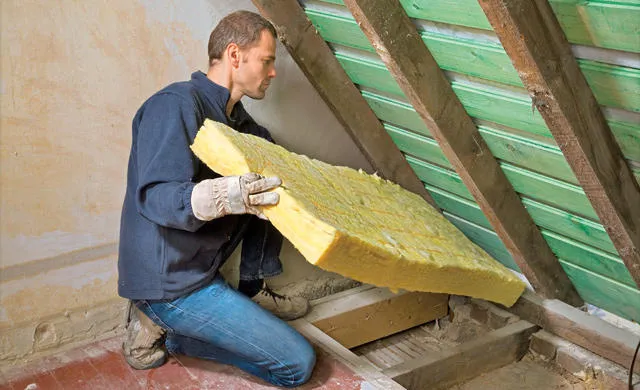

Для теплоизоляции лучше всего использовать минеральную вату

Примерную раскладку необходимых компонентов по операциям приведем в таблице:

Обратите внимание! Цена материалов и объем закупки могут быть самыми разными, потому окончательную смету вам придется составлять самостоятельно, исходя из габаритов вашего дома и утвержденного проекта теплоизоляции перекрытия.

Что касается набора инструментов, то для работы нам будет нужно следующее:

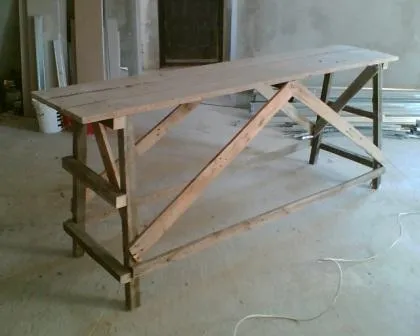

Без такой конструкции работать под потолком будет очень неудобно

• Стремянка и подмости для выполнения операций на высоте.
• Пилы по дереву (лучше сабельные или дисковые, поскольку с ножовкой придется работать очень долго).
• Электролобзик для раскроя фанеры или ОСБ.
• Шуруповерт.
• Нож для резки утеплителя и мембран.
• Ручной инструмент – молотки, пассатижи, стамески.
• Измерительный инструмент – рулетки и уровни.

Также стоит помнить о спецодежде и средствах индивидуальной защиты: перчатках, респираторах, строительных очках и монтажных поясах для закрепления при выполнении работ на балках перекрытия.

Распил фанеры

Алгоритм работ

Несущая конструкция

Самый простой вариант – обустройство перекрытия по уже установленным балкам. Однако довольно часто приходится монтировать несущие элементы своими руками.

Вот почему стоит внимательно изучить рекомендации, приведенные ниже:

• Во-первых, балочное перекрытие необходимо укладывать только на несущие стены. При этом крайне желательно, чтобы как минимум одна из этих стен была наружной.
• Во-вторых, максимальная ширина пролета, который будет перекрываться одной балкой без дополнительных опор, должна составлять не более 4,5 м. В противном случае нужно либо предусматривать установку опорных элементов (колонн), либо заменять деревянные балки металлическими.

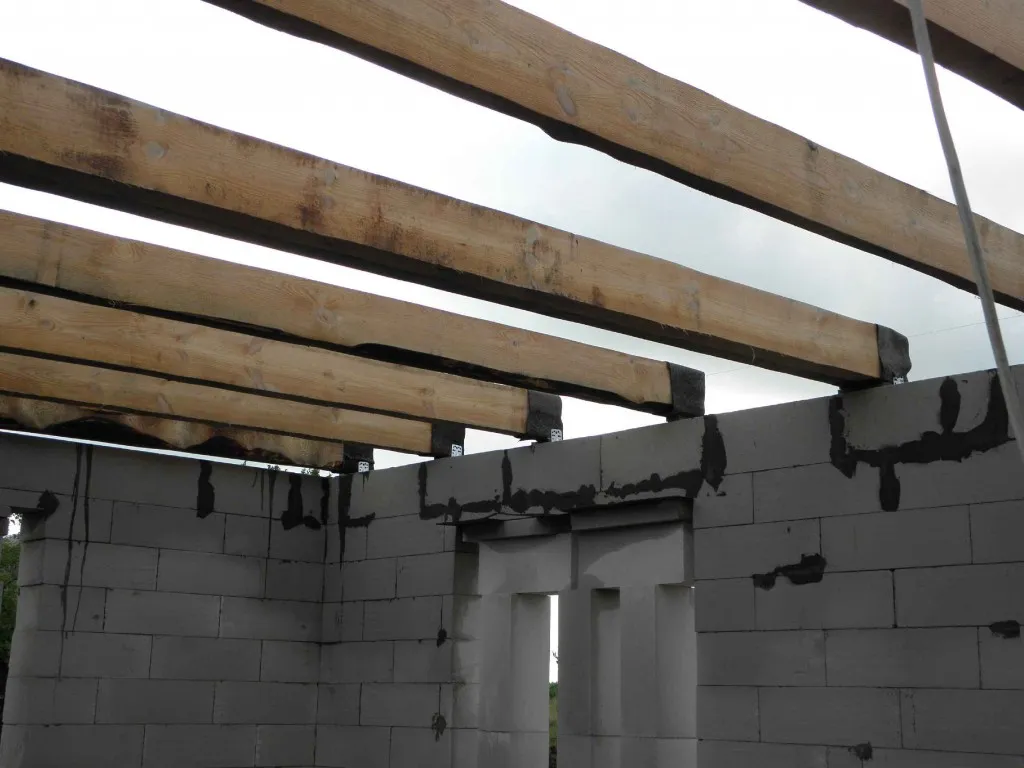

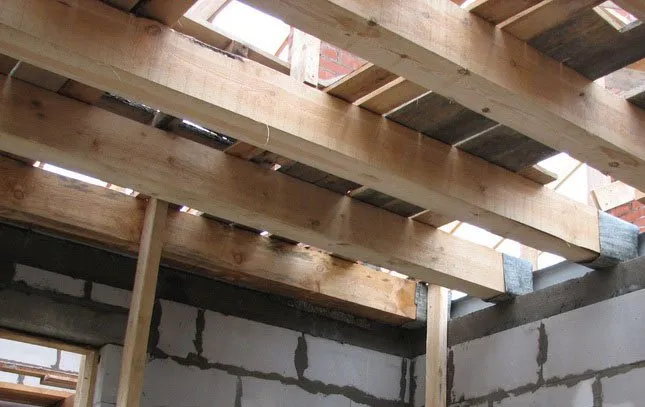

Фото балочного перекрытия

Обратите внимание! Выше мы отметили, что длина заготовок под балки должна составлять около 6 м. Этот запас нам нужен для того, чтобы обустроить место крепления конструкции к несущей стене, а также  (если это предусмотрено проектом) вынос края балки за стену.

• Деревянные брусья укладываем либо на торцы стен, либо на мауэрлат – толстый брус, уложенный по периметру здания. Для крепления используем либо длинные толстые гвозди, либо стальные шпильки с резьбой, забетонированные в кирпичную кладку.
• Если каркас перекрытия опирается на кирпич или бетон, то под каждую балку инструкция рекомендует укладывать один-два листа рубероида для обеспечения гидроизоляции.

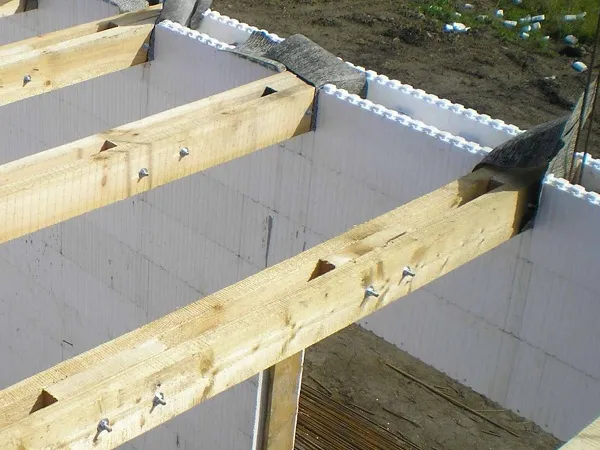

Установка брусьев в стену из пеноблоков с гидроизоляцией места контакта

• Шаг балок выбираем в зависимости от их толщины. Специалисты советуют подбирать этот параметр таким образом, чтобы между брусьями можно было уложить одну плиту теплоизоляционного материала без сжатия и зазоров по краям.
• После завершения укладки несущих конструкций обрабатываем все деревянные детали влагозащитным составом. Так мы защитим каркас от гниения даже в том случае, если под обшивку и утеплитель попадет влага.

Возведение каркаса

Устройство чердачного перекрытия по деревянным балкам  чаще всего предусматривает монтаж верхнего и нижнего наката (покрытия из досок или плит), между которыми размещаются гидроизоляционные и утеплительные материалы.

При этом существует несколько вариантов сборки такой конструкции, и ниже мы опишем основные схемы:

• Для эффективной укладки теплоизолятора между балками необходимо изготовить нижний настил, закрепленный на опорах. Проще всего это сделать путем крепления к балкам листов толстой (примерно 15 мм) фанеры или ОСБ.
• Древесные плиты подрезаем в соответствии с размерами и конфигурацией помещения, после чего приподнимаем к потолку и фиксируем к балкам с использованием саморезов по дереву. Шаг фиксации лучше всего делать небольшим, поскольку даже легкие теплоизоляционные материалы будут создавать достаточно существенную нагрузку на подшивку.

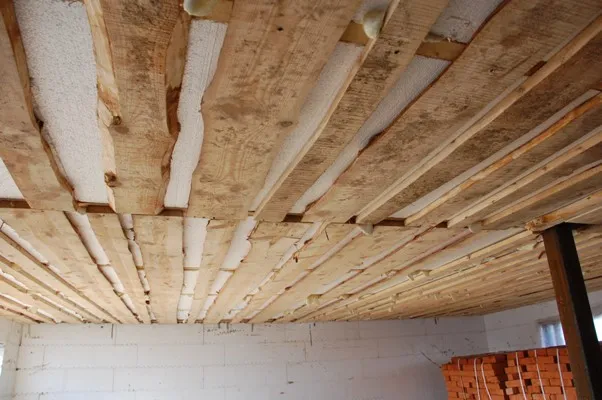

Вид нижнего наката из необрезной доски изнутри помещения

Если же мы планируем сделать максимально надежный потолок, то можно возвести более сложную конструкцию:

• В нижней части каждой балки по всей ее длине набиваем так называемые черепные бруски сечением 40х40 или 50х50 мм.
• На выступы, которые образованы этими брускам, сверху укладываем либо одинарный слой из досок, либо подрезанные по размеру листы фанеры/ОСБ.
• Фиксируем накат к черепным брускам с использованием гвоздей или фосфатированных саморезов по дереву.

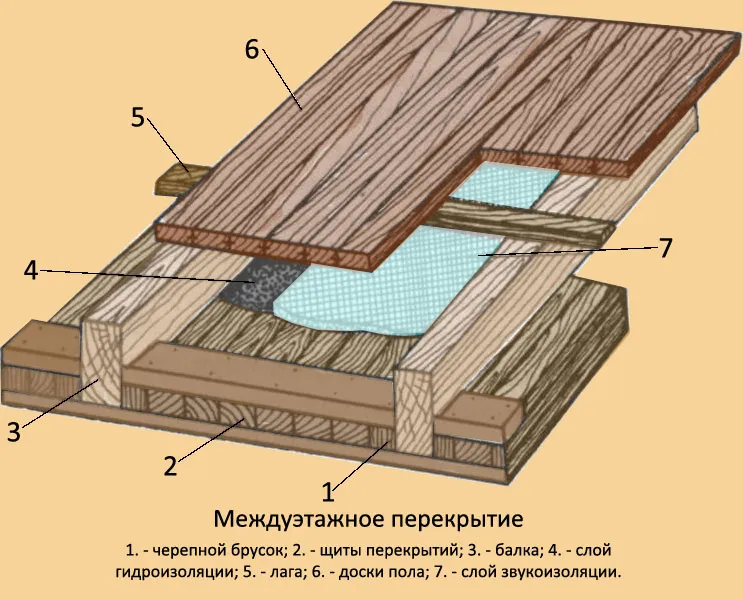

Схема перекрытия с черепными брусками и щитовым выравниванием нижней плоскости

Такая конструкция является более сложной в изготовлении, да и отделывать ее будет несколько труднее: черепные бруски формируют на потолке выступы, которые придется скрывать гипсокартонными листами или аналогичным материалом. С другой стороны, крепление нижнего наката на черепных брусках более надежно, потому, если вы планируете активно эксплуатировать чердак, то лучше выбирать  именно этот вариант.

Пароизоляция и утепление

После завершения подшивки потолка нам нужно сформировать так называемый пирог чердачного перекрытия по деревянным балкам, т.е. в правильном порядке уложить гидро- и теплоизоляционные слои.

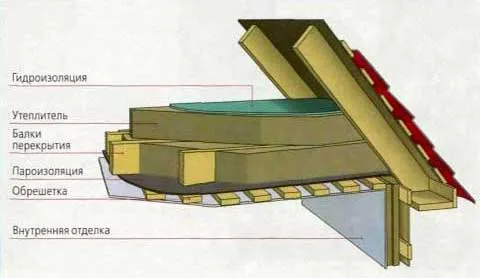

Порядок расположения слоев материала

Начинаем работу с монтажа пароизоляционного слоя:

• Поверх балок и наката укладываем пароизоляционную мембрану. Рулоны располагаем с нахлёстом не менее 100 мм и заходом на стену на высоту, равную толщине теплоизоляционного материала плюс 50 мм. Мембраной должны быть обернуты все балки во избежание намокания и гниения.

Совет! Чтобы не перепутать, какой стороной укладывать материал, стоит обратить внимание на условные обозначения, нанесенные на поверхность мембраны.

• Вместо пароизоляционных мембран можно использовать более дешевые материалы, такие, как полиэтилен или пергамин. Правила их монтажа будут аналогичными.

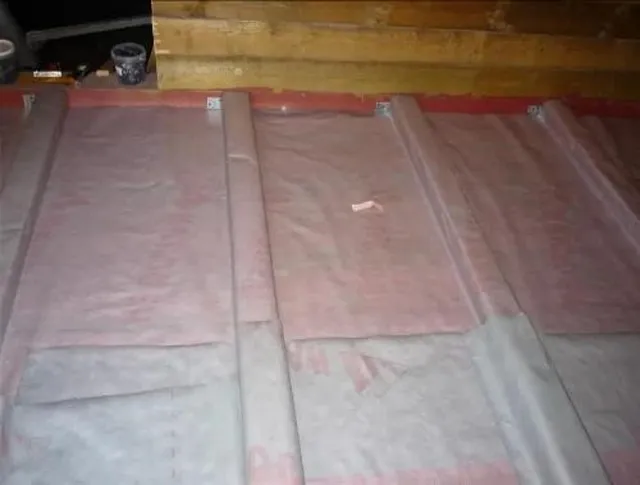

Пароизоляция по балкам и накату

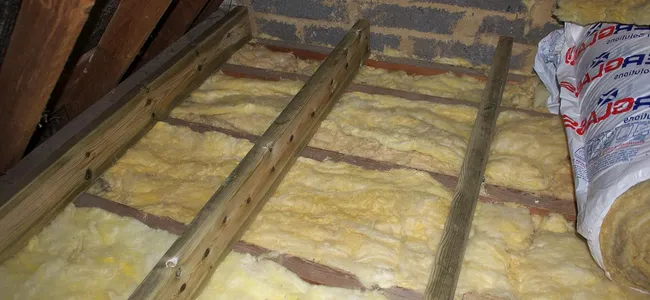

• Затем между балками укладываем плиты теплоизоляционного материала. Если мы все сделали правильно, то подрезка нам не понадобится, а значит, мы существенно сэкономим время на утеплении чердака.
• При теплоизоляции с помощью плит пенопласта или пенополистирола возрастает риск появления сквозняков в местах примыкания панелей утеплителя к балкам. Чтобы избежать этого, герметизируем все стыки полиуретановой пеной.

Обратите внимание! Если есть возможность, то укладываем не один слой толстого материала, а два слоя более тонкого в шахматном порядке. Да, выйдет несколько дороже, но и выигрыш по энергосбережению будет существенным.

• Далее все зависит от того, как мы планируем использовать чердак. Если внутри будет жилое помещение, то стоит защитить теплоизоляционный материал от влаги, установив гидроизоляционную паропроницаемую мембрану. Если же подкровельное пространство не будет жилым, то можно обойтись без дополнительного слоя.

Далее нам остается только закрыть утеплитель на чердачном деревянном перекрытии. Для этого либо набиваем на балки сверху дощатый пол, либо укладываем фанеру, ОСБ, ЦПС или аналогичный материал.

Обратите внимание! Зазор между утеплителем и нижней поверхностью чернового пола должен составлять не менее 15 мм. Если верхний край теплоизоляционного слоя находится вровень с балками, то на них стоит вначале набить контррейки и только затем монтировать верхний накат.

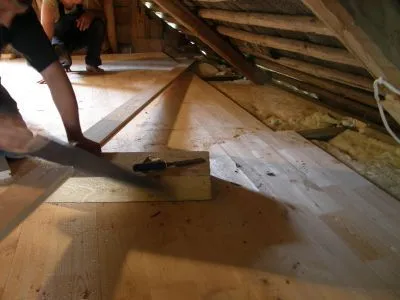

Сверху настилаем дощатый или щитовой пол

Заключение

Как видите, деревянное чердачное перекрытие представляет собой достаточно сложную конструкцию, при сооружении которой нужно учитывать и ее механические свойства, и особенности утепления.

С другой стороны, потолок с хорошей теплоизоляцией способен существенно снизить энергопотери дома, так что стоит внимательно изучить приведенные выше советы и рекомендации, изложенные в  видео в этой статье, а затем – подумать, как можно сделать перекрытие в вашем доме максимально долговечным и эффективным.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Нужно ли утеплять чердачное перекрытие?

Утепление чердачного перекрытия зависит от ряда факторов, включая климатические условия, наличие отопления и использование чердака. В общем случае, если чердак не является жилым помещением и не используется как постоянное проживание людей, утепление перекрытия может быть необязательным.

Однако, если чердак используется как жилое помещение, утепление перекрытия может быть очень важным для сохранения тепла и комфорта. Также утепление чердака может помочь снизить затраты на отопление зимой и снизить расходы на кондиционирование воздуха в летний период.

Если вы собираетесь утеплять чердачное перекрытие, важно убедиться, что утеплитель правильно установлен и соответствует местным строительным нормам и требованиям. Также следует убедиться, что утепление не будет препятствовать естественной вентиляции чердака и не создаст угрозу пожарной безопасности.

В целом, решение о необходимости утепления чердачного перекрытия должно быть основано на конкретных условиях вашего дома и вашей ситуации. Если у вас есть сомнения или вопросы, лучше всего обратиться к специалистам в области строительства и энергосбережения, чтобы получить консультацию и рекомендации.
