Архитектурные особенности г-образной крыши с фронтонами одинаковой формы.

    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

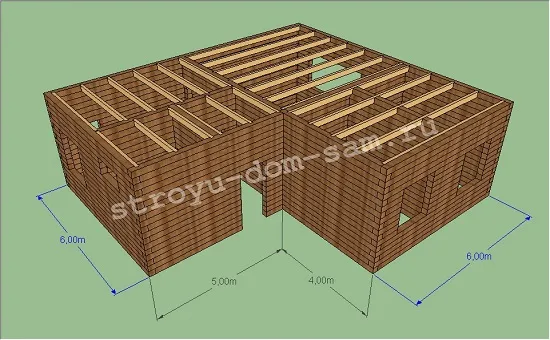

Давайте последовательно рассмотрим представленные аспекты. В данной статье мы проведем анализ структуры дома с фронтонами одинаковой ширины, как показано на рисунке 1. Эти размеры наглядно выделены синим цветом. Наш дом выполнен из бруса, а балки перекрытия уже успешно установлены.



Рисунок 1

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

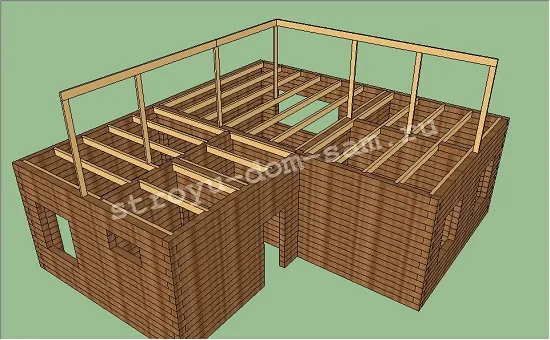

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):



Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

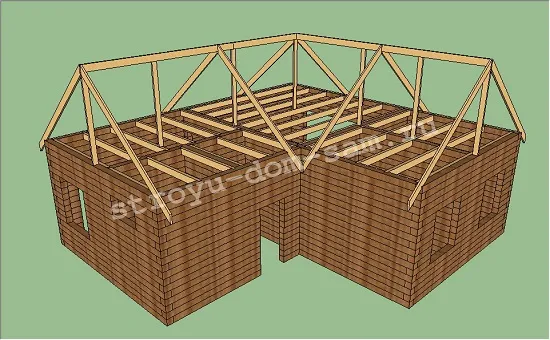

   В первую очередь ставим стропила показанные на рис.3:



Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

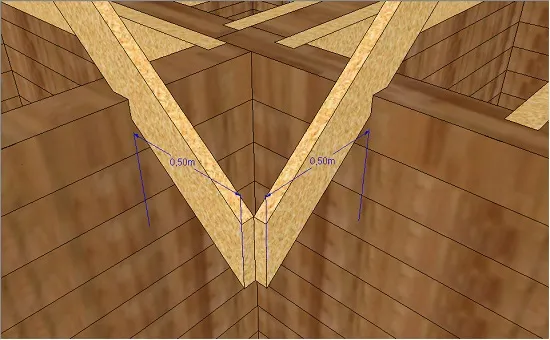

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:



Рисунок 4

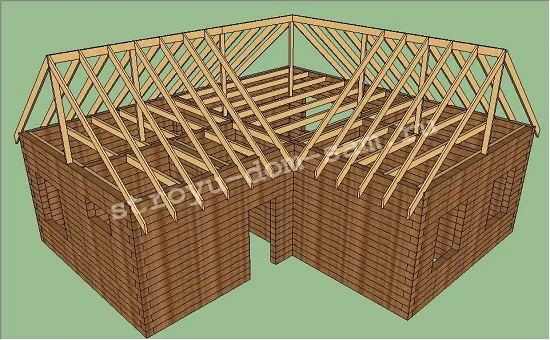

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5



ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

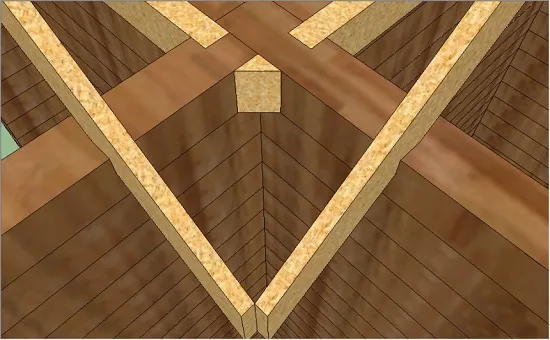

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):



Рисунок 6

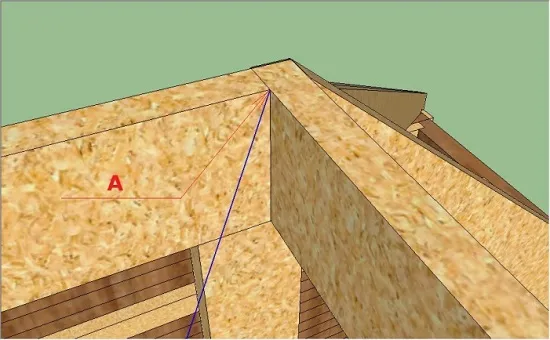

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):



Рисунок 7

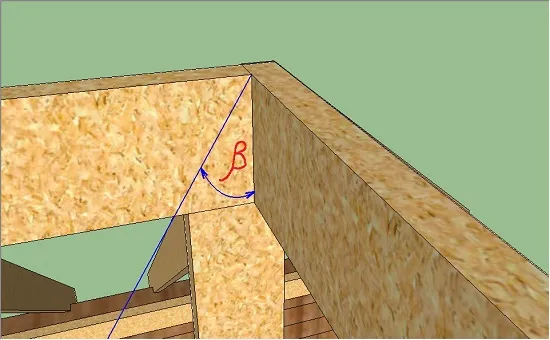

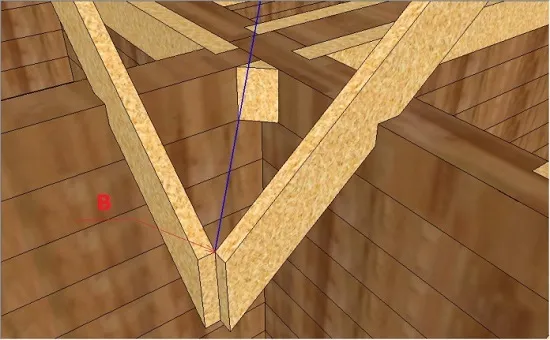

    С помощью малки измеряем угол ʺβʺ (см. рис.8):



Рисунок 8

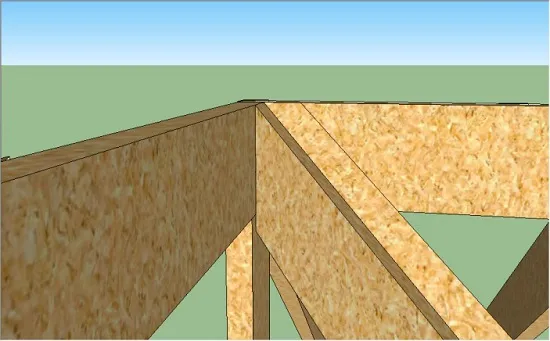

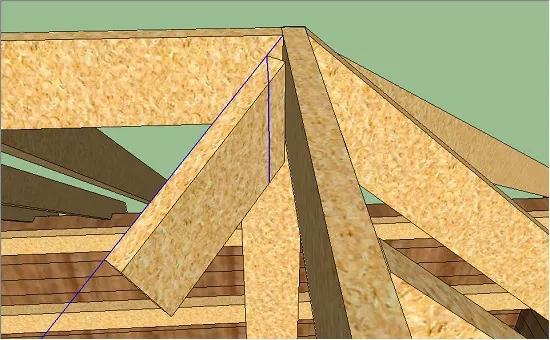

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):



Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

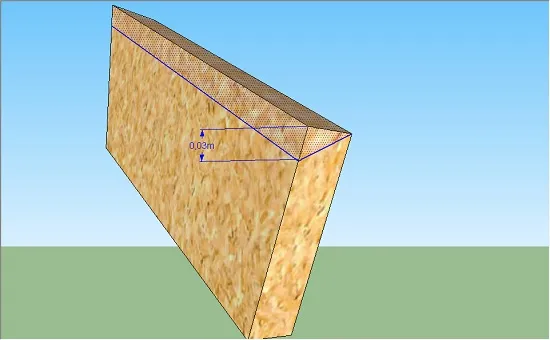

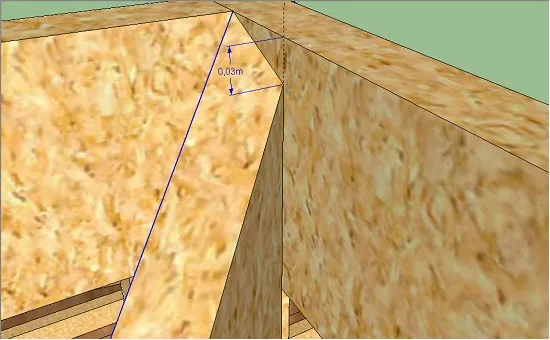

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:



Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.



Рисунок 11

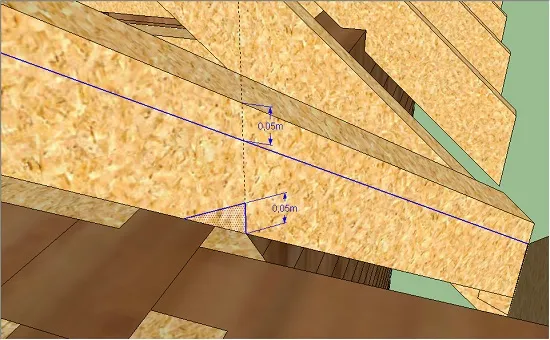

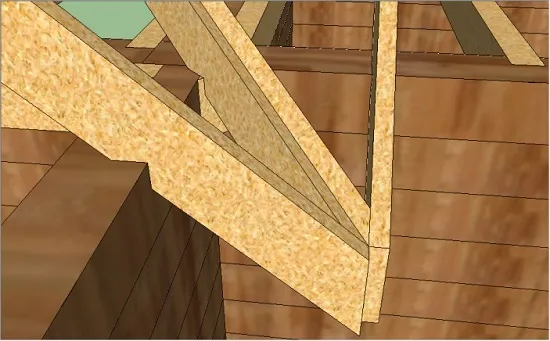

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):



Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

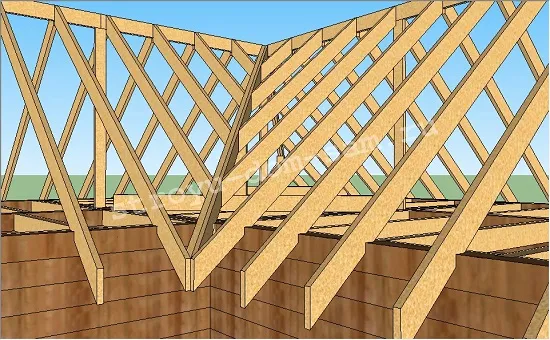

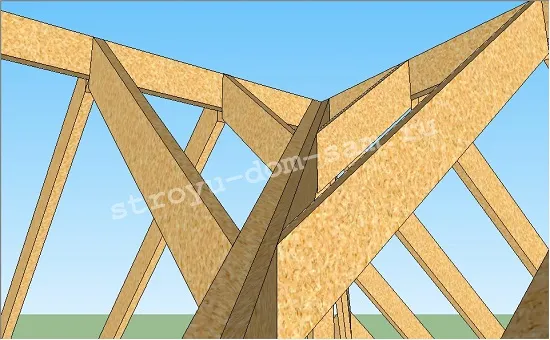

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:





 Рисунок 13

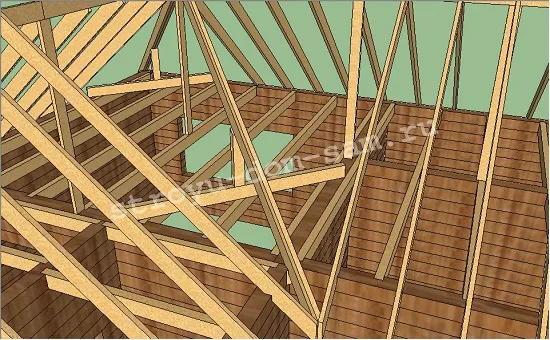

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):



Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

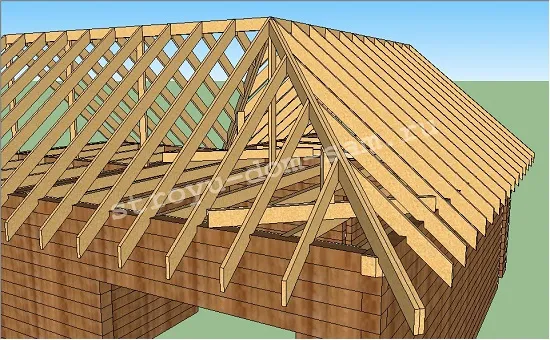

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):







 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.
