Арматура для унитаза старого образца: как устроен сливной бачок
Устройство и особенности
Конструкция этих изделий отличаются арматурой для унитаза с боковой подводкой воды и конструкцией, разработанной с использованием самых простых физических законов.

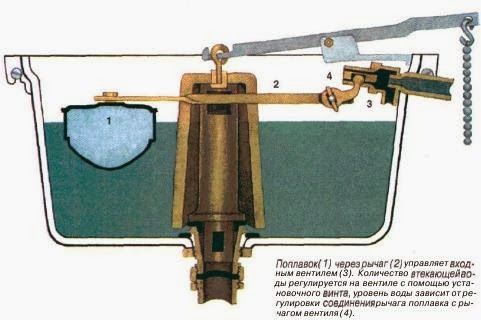

Основными компонентами являются: механизм наполнения, который состоит из подвижного рычага; на одном конце рычага находится поплавок, а на другом — клапан, отвечающий за регулирование подачи воды; также присутствует механизм слива для бачка унитаза. Если рассматривать контекст «арматура для унитаза старого образца», то именно эти составляющие играют ключевую роль в такой арматуре.

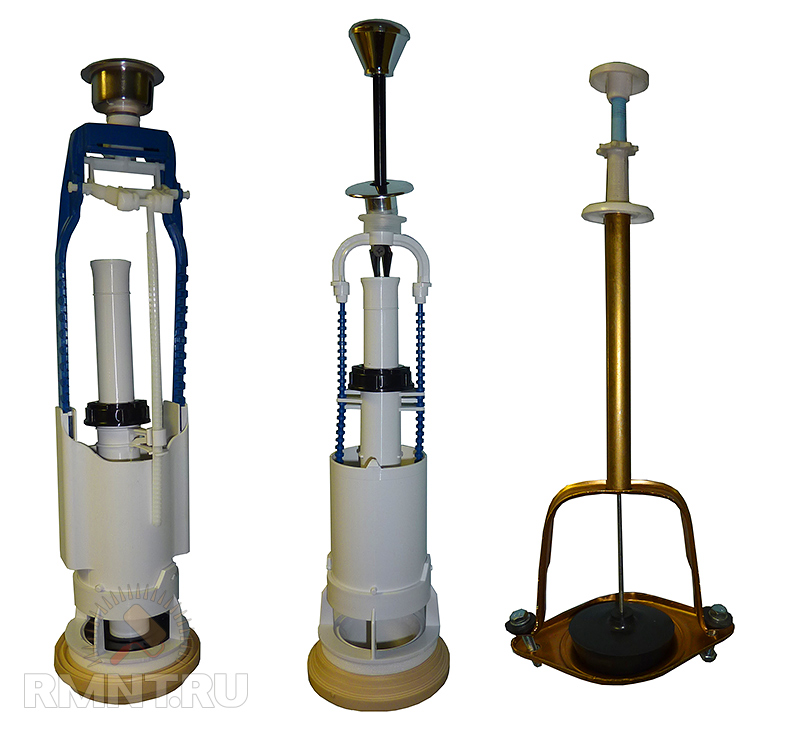

Самые «древние» сливные бачки для унитаза старого образца состоят из чугунного колокола-пробки с мягкой резиновой прокладкой. При нажатии на наружный рычаг, колокол поднимается, вода устремляется вниз через открывшееся отверстие.
Конструкция была настолько надежной, что некоторые изделия служат уже более 50 лет, единственная проблема необходимость менять прокладку по мере износа.

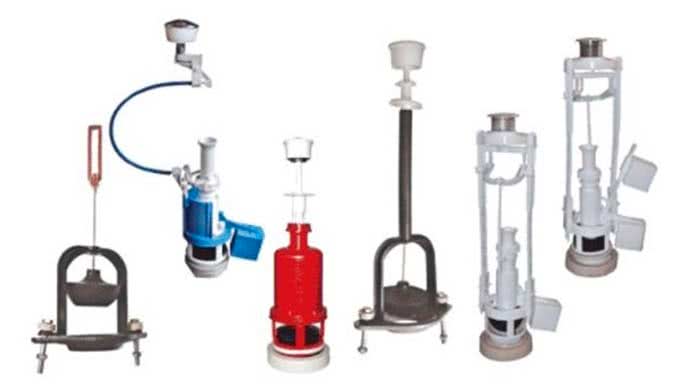

В более поздних конструкциях колокол заменили резиновые или пластиковые груши. Когда емкость освобождается, опускается поплавок и рычаг открывает клапан, через который начинает поступать вода. По мере наполнения емкости легкая деталь поднимается, пока не окажется в положении, при котором вода перестает поступать в устройство.
Возможные поломки и способы ремонта
В любом даже самом примитивном механизме рано или поздно начинают выходить из строя различные детали. Большинство поломок в сливных устройствах старого образца достаточно легко устранить.
Непрерывное поступление воды
В первую очередь нужно проверить, не протекает ли наливной клапан. Для этого нужно снять крышку и приподнять рычаг поплавка. Если после этого вода поступает в бачок, то значит, сломался сам клапан и его нужно заменить.
Для этого перекрывают кран перед бачком и сливают воду. Гаечным ключом отвинчивается часть, соединяющая клапан с водопроводом, снимается поплавковый рычаг, фиксирующие гайки и клапан вытаскивается. На его место устанавливается новый. Поплавковый рычаг устанавливается в оптимальное положение, после того как вода заполняет корпус.
Если при поднятии рычага поток воды полностью перекрывается, проблема может быть вызвана следующими причинами:
- Перекос поплавкового рычага (тяги) – приводит к тому, что он начинает цепляться за втулку, поплавок всплывает не полностью и клапан не закрывается. В этом случае тягу вытаскивают и выпрямляют.
- При нарушении герметичности поплавка он остается частично или полностью погруженным в воду и не закрывает клапан. В этом случае его меняют на новый. Если нет подходящей модели, повреждение можно заклеить нагретым пластиком или герметиком, предварительно удалив из протекающей детали всю жидкость, но это временная мера.
Постоянный отток воды
Если вода тонким ручейком вытекает из емкости, пока она не опустеет, значит, нарушена герметичность сливного механизма и вода просачивается между корпусом и колоколом (грушей). Есть несколько причин, вызывающих эту неисправность:
- Коррозия или загрязнение поверхности седла приводят к тому, что отложения не дают сливному механизму плотно закрываться. В этом случае его очищают наждачной шкуркой.
- Появление зазора между корпусом и седлом ведут к тем же проблемам. В этом случае необходимо торцовым ключом подтянуть крепящие гайки.
- Иногда из седла выпадает направляющая втулка – это приводит к перекосу запора при опускании. В этом случае втулку вставляют в отверстие дуги и обматывают ее резинкой.
- Виновником поломки может быть и спускной рычаг, который в неправильном положении мешает груше полностью перекрыть седло. В этом случае надо подогнуть его и опустить ниже впуска подводной трубы на 2,5 мм.
Второй вариант – проверить крепления удерживающих коромысло пластин и затянуть разболтанные винты. Это довольно сложно, так как расстояние между стеной и головками винтов может быть менее 10 см.
Проблемы с переливом
Это достаточно характерная поломка, которую легко определить. Вода набирается в бачок и начинает вытекать, если выключить кран, поток воды из устройства останавливается, а при нажатии на раструб перелива течь прекращается — ослабла гайка крепления. В некоторых случаях достаточно повернуть перелив несколько раз по часовой стрелке и гайка занимает положенное место.
В противном случае придется прибегнуть к следующим уловкам. Нужно
спустить воду из бачка, подождать пока высохнут все поверхности.
Если гайка не отвинчивается полностью, появившуюся между раструбом перелива и дном бачка щель плотно обернуть уплотняющим материалом и залить силиконовым клеем или краской. Подождать пока обмазка окончательно застынет.
Если гайка полностью открутилась, перелив вынимают, на его резьбу наматывают уплотнитель так, чтобы он плотно вставлялся в отверстие на дне бачка.
Замена подводящего шланга
Повреждение подводящего шланга и прокладок на стыке приводит к появлению капель воды (проблему можно спутать с конденсатом) в местах присоединения его к корпусу сливного устройства. В первую очередь подтягивают соединяющую гайку.
Если протечка осталась, необходимо перекрыть воду и отсоединить шланг. Прокладку меняют, резьбу покрывают обмоткой, шланг снова присоединяют к бачку и затягивают гайку.
Сильный шум при наполнении
Иногда при наполнении сливное устройство для бачка старого типа он издает сильный шум, который способен разбудить домочадцев. Можно заменить деталь специальным стабилизирующим устройством, и таким образом исправить проблему. Если напор, поступающий в корпус не слишком сильный проблему можно решить гораздо проще.
В механизм наполняющего клапана входит короткая трубка для спуска воды. На нее нужно вертикально установить глушитель из гибкого пластмассового или резинового шланга, опустив нижний конец в воду на дне. Это поможет избежать шума при падении воды и стука скачущего поплавка.
Как вам данная статья?
( 1 оценка, среднее 5 из 5 )
Как работает старый сливной бачок?
Старые сливные бачки для унитазов работают на основе простого механизма.
Когда унитаз смывается, рычаг, расположенный сбоку от бачка, опускается вниз, открывая клапан на дне бачка. Вода из бачка начинает текти в унитаз, смывая отходы. Когда уровень воды в бачке опускается до нижней точки, плавающий шар начинает опускаться вместе с водой. Это приводит к подъему рычага, который закрывает клапан и прекращает подачу воды в унитаз.
Старые сливные бачки не имеют механизма с двойным режимом смыва, который используется в современных моделях, поэтому они потребляют больше воды за один смыв. Некоторые старые модели могут также иметь дополнительный клапан-перелив, который открывается, если уровень воды в бачке поднимается слишком высоко, чтобы предотвратить переполнение и протечки.
