Армирование столбчатого фундамента в вертикальной плоскости — Руководство от Смело строй!

В этой статье мы рассмотрим понятие столбчатого фундамента, его характеристики и особенности производства, а также изучим цель и методы армирования данного типа фундамента.

Столбчатый фундамент – проверенное и выгодное решение для возведения малоэтажных зданий из дерева или каркасных построек. Такой фундамент возводится также при постройке зданий на склонах. Существенным препятствием для закладки столбчатого основания является высокий уровень грунтовых вод или необходимость сооружения подвала.

Основание представляет собой систему столбов, изготовленных из бетона, которые размещены на пересечении и примыкании стен, а также на углах сооружения. Стоит также отметить, что несущая способность у данного фундамента ниже, чем у других видов.

Важный момент: данный фундамент закладывается гораздо глубже расположения уровня промерзания грунта, который можно узнать в местных геоцентрах.

Зачем армировать фундамент

Состояние грунта нестабильно, его несущая способность часто меняется при смене сезонов, что не может не сказываться на состоянии фундамента. Отдельные его части начинают провисать, причем характер деформации полностью зависит от того, в каком месте участка происходит проседание грунта.

Для того чтобы нагрузка на столбы основания распределялась равномерно, их верхушки укрепляется специальной конструкцией – ростверком. Данное приспособление не даст столбам перемещаться и деформироваться и послужит прочной опорой для постройки дома, в том числе и здания с цокольным этажом.

Таким образом, армирование столбчатого фундамента необходимо для увеличения его прочности и правильного распределения нагрузки. Верная закладка стержней арматуры – залог долговечности всего сооружения.

Способы армирования столбчатого основания

Варианты строительства столбчатого фундамента

Как правило, в малоэтажном индивидуальном строительстве используется железобетонный фундамент монолитного типа – один из наиболее широко распространенных видов столбчатого основания. Существует два способа возведения данного фундамента:

• Вариант №1. Под каждый из планируемых столбов вырывается котлован шириной немного больше размера столба и глубиной согласно проектным расчетам. Эта процедура необходима для монтажа опалубки из досок. Она сооружается таким образом, чтобы столбы фундамента возвышались на полметра над землей. Затем, после ее установки, расклинивания и закладки стержней арматуры, заливается бетон.

Важно: заливка бетона должна производиться на одном уровне. Ошибки и неровности можно исправить при установке ростверка. После полного засыхания железобетонной массы деревянную опалубку убирают, а котлован засыпают обратно.

• Вариант №2. Данный способ довольно трудоемкий из-за большого количества земельных работ. Выполняется он следующим образом: бурятся скважины на нужную глубину при помощи специальной техники, в них закладывается арматура, которую затем бетонируют. В данном случае опалубка совсем небольшая и имеет высоту выступающей части столба. Хотя второй способ прогрессивнее, быстрее и проще, но он гораздо требовательнее к грунту строительного участка.

Выбираем арматурные стержни

Важно: для качественного и правильного армирования можно пользоваться только специальной стальной арматурой. Рассмотрим, какие стержни предусматривает регламент ГОСТ 10922-90:

• Класс арматуры А-III и выше;
• Длина деталей арматурного каркаса должна быть больше 60 мм;
• Диаметры стержней: для холоднотянутых стальных прутьев – не менее 3 мм, для горячекатанного металлопроката – не менее 6 мм. Элементы конструкции изготавливаются строго из качественной стали класса 15 и выше, предварительно обработанной антикоррозийными материалами.

Технология армирования столбчатого фундамента

Для того чтобы армирование было выполнено правильно, важно знать и учитывать особенности технологии.

Помните: любая конструкция, изготовленная из монолитного бетона, отлично переносит сжатие, но разрушается при растягивающих и изгибающих нагрузках. Именно для предотвращения этих негативных последствий и производится армирование, которое в данном случае выполняется вертикально – металлические стержни кладутся параллельно столбам.

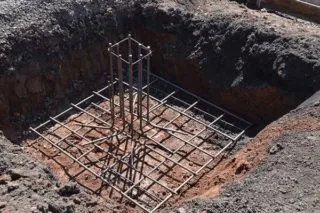

Арматурные стержни заготавливаются заранее. Для процедуры необходимы прутья класса А-III. Каркас из расчета на один столб 40 на 40 сантиметров изготавливается из 4 вертикальных стержней. Его поперечное сечение должно быть меньше сечения столба на 4-5 сантиметров со всех сторон.

Если высота столба достигает двух метров и более, его обвязка производится в нескольких местах на расстоянии не более 70 сантиметров друг от друга. Согласно ГОСТу 10922-90, можно выбрать любой способ обвязки. Наиболее популярны сейчас два способа: при помощи стыковой электросварки и путем соединения элементов двойным узлом проволочными фиксаторами. Важный момент: процент содержания арматурных стержней в фундаменте четко прописан в СНиПе и не терпит отклонений. К примеру, для подколонников и колон он составляет всего 0,08% от площади сечения столба.

Запомните: металлолом не может служить в качестве материала для арматуры, это недопустимо и опасно.

Армирование ростверка

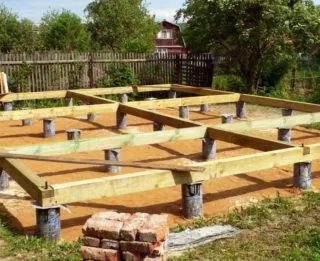

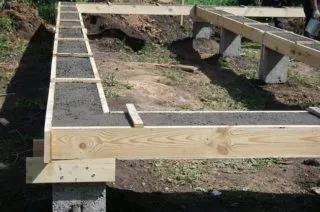

Образец устройства ростверка столбчатого фундамента

Без укрепления конструкции ростверка, армирование фундамента неэффективно, поскольку на нее оказывается точно такие же нагрузки, как и на все основание.

Важный момент: армирование ростверка производится по технологии укрепления ленточного основания. В данной процедуре помимо объемных металлоконструкций, можно применять и плоские закладные детали, такие как швеллер, толстолистовую полосу и уголок.

Эта технология предусматривает два пояса армирования, причем в верхнем поясе используются стержни большего сечения.

Таким образом, вместе с армированием ростверка появляется возможность полностью погрузить стержни в бетон, не применяя при этом антикоррозийное покрытие.

В данном видео представлена технология использования столбчатого фундамента при строительстве каркасного дома

Подводим итог: возведение фундамента – серьезная задача, к проведению которой необходимо подойти со всей серьезностью, тщательно изучив теорию и нормативные акты. Важно соблюдать технологию и регламентированные нормативными актами условия изготовления. Правильно выполненное армирование основания – залог прочности конструкции, ее долговечности.

Когда используют столбчатый фундамент?

Столбчатый фундамент применяется в случаях, когда требуется создать несущую конструкцию, устойчивую к горизонтальным и вертикальным нагрузкам, на неустойчивом грунте или при большой нагрузке на отдельные участки фундамента.

Столбчатый фундамент состоит из отдельных железобетонных столбов, которые размещаются на определенном расстоянии друг от друга. Каждый столб устанавливается в отдельном буронабивном или сваебойном процессе. Он может быть прямоугольным или круглым, в зависимости от конкретной конструкции и условий строительства.

Столбчатый фундамент используется, например, при возведении зданий на слабых грунтах или на местах с неоднородным грунтом, когда стандартные ленточные или железобетонные фундаменты могут оказаться недостаточно устойчивыми. Также столбчатый фундамент может использоваться для создания фундаментов зданий с большой нагрузкой на отдельные участки, например, мостов и промышленных сооружений.

Однако стоит отметить, что столбчатый фундамент является более дорогостоящим, чем стандартные фундаменты, так как требует более сложного процесса установки и большего количества материалов.
