Автоматический светофильтр для сварочной маски — устройство и методы ремонта.

Светозащитные фильтры с автоматическим самозатемнением «Хамелеон» предназначены для использования в сварочных масках с целью защиты глаз от вредного излучения сварочной дуги. Они заменили обычные стеклянные фильтры, что сделало процесс сварки более удобным. В данной статье мы рассмотрим этот автоматический фильтр и расскажем о возможных неисправностях, которые могут возникнуть.

Фильтр Хамелеон содержит светофильтр,который автоматически затемняется при появлении искры или сварочной дуги.Это удобней,по сравнению с обычным стеклянным фильтром,теперь не надо поднимать маску,чтобы посмотреть где надо поджигать электрод.Также и при смене электрода маску поднимать не надо.

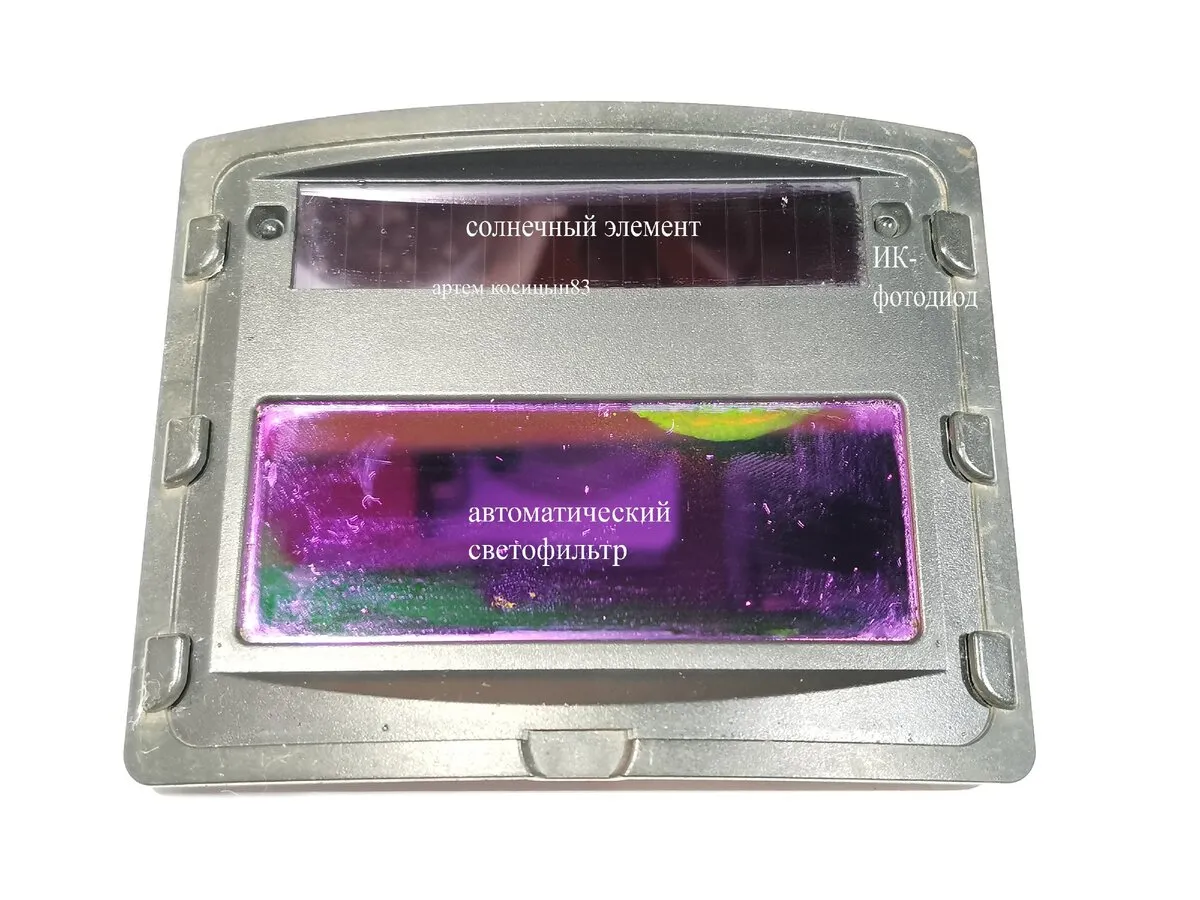

Фильтр «Хамелеон» содержит:

-Автоматический светофильтр. Самозатемнение производят жидкие кристаллы.Также содержит ультрафиолетовый и инфракрасный фильтр.Если электроника выйдет из строя и фильтр перестанет замозатемняться,все равно фильтр будет фильтровать яркий свет от сварочной дуги,содержащий ультрафиолет и ИК-излучение.Но в таком режиме лучше конечно не производить сварку.

-Солнечный элемент,у которого несколько функций в зависимости от модели фильтра.В моем фильтре именно этот элемент улавливает излучение сварочной дуги и передает сигнал электронике,чтобы произошло затемнение.Еще солнечный элемент питает фильтр и электронику,если батарейки разрядятся.Но никакого подзаряда батареек этот элемент не производит.Это все я проверил с фильтром,который на фото.Если будет разбит солнечный элемент,ваш фильтр(мой точно) работать не будет.Такие панельки солнечного элемента можно достать из калькуляторов.

-Инфракрасные фотодиоды,2 штуки.Назначение этих фотодиодов установить не удалось.Если их затемнить,все равно фильтр срабатывает.

-Одну или две литиевые 3 В батарейки типоразмера CR2032.Если светофильтр начинает «глючить»,плохо срабатывает или начинает убирать затемнение во время сварки и другое,значит надо заменить эти батарейки на новые

-Плату электроники.

На внутренней стороне есть различные переключатели.Один переключатель служит для выбора времени выключения затемнения после окончания горения дуги.Другой переключатель служит для выбора чувствительности срабатывания фильтра на дугу.При высокой чувствительности High,перед фильтром можно чиркнуть зажигалкой и фильтр сработает.

Чтобы самому починить или устранить неисправность фильтра,можно проверить батарейки и солнечный элемент вольтметром,но что делать,если выйдет из строя сам светофильтр,как его проверить?

Во время горения сварочной дуги,чтобы светофильтр самозатемнился,на него подается прямоугольный сигнал с платы электроники.Это все похоже на работу ЖК-дисплея часов,там также для работы жидких кристаллов подается импульсный сигнал.У светофильтра есть два вывода,и чтобы его проверить,надо к этим двум выводам подать прямоугольный сигнал.Такие сигналы есть в популярном тестере.На генераторе можно выбрать частоту 1 Гц и фильтр начнет мигать(светло-темно)один раз в секунду.На частоте 10 Гц-десять раз в секунду.Фильтр можно проверить просто прозвонкой мультиметра,но фильтр при этом один раз затемниться и потом секунд 20 будет «отходить».Насколько точна проверка с прозвонкой мне неизвестно.

Электроника в основном выходит из строя из-за влажности,если работать под слабым дождем или во время снегопада.По этой причине я фильтр обматываю изолентой там где шов корпуса и все щели проклеиваю клеем.Также такую маску сварщика лучше не ронять.
